Пристрій для конденсування пломбувального матеріалу

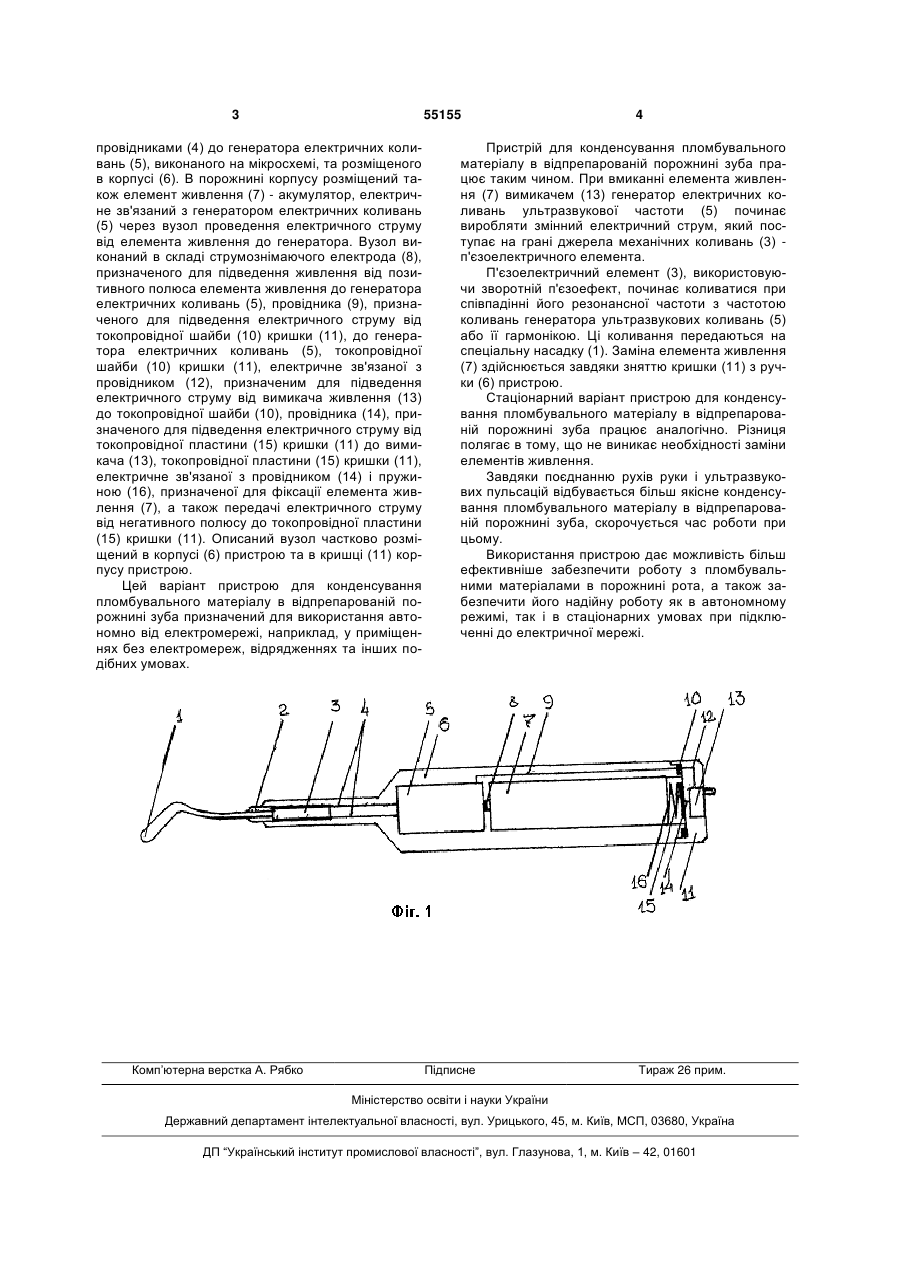

Пристрій для конденсування пломбувального матеріалу в відпрепарованій порожнині зуба, що 3 55155 провідниками (4) до генератора електричних коливань (5), виконаного на мікросхемі, та розміщеного в корпусі (6). В порожнині корпусу розміщений також елемент живлення (7) - акумулятор, електричне зв'язаний з генератором електричних коливань (5) через вузол проведення електричного струму від елемента живлення до генератора. Вузол виконаний в складі струмознімаючого електрода (8), призначеного для підведення живлення від позитивного полюса елемента живлення до генератора електричних коливань (5), провідника (9), призначеного для підведення електричного струму від токопровідної шайби (10) кришки (11), до генератора електричних коливань (5), токопровідної шайби (10) кришки (11), електричне зв'язаної з провідником (12), призначеним для підведення електричного струму від вимикача живлення (13) до токопровідної шайби (10), провідника (14), призначеного для підведення електричного струму від токопровідної пластини (15) кришки (11) до вимикача (13), токопровідної пластини (15) кришки (11), електричне зв'язаної з провідником (14) і пружиною (16), призначеної для фіксації елемента живлення (7), а також передачі електричного струму від негативного полюсу до токопровідної пластини (15) кришки (11). Описаний вузол частково розміщений в корпусі (6) пристрою та в кришці (11) корпусу пристрою. Цей варіант пристрою для конденсування пломбувального матеріалу в відпрепарованій порожнині зуба призначений для використання автономно від електромережі, наприклад, у приміщеннях без електромереж, відрядженнях та інших подібних умовах. Комп’ютерна верстка А. Рябко 4 Пристрій для конденсування пломбувального матеріалу в відпрепарованій порожнині зуба працює таким чином. При вмиканні елемента живлення (7) вимикачем (13) генератор електричних коливань ультразвукової частоти (5) починає виробляти змінний електричний струм, який поступає на грані джерела механічних коливань (3) п'єзоелектричного елемента. П'єзоелектричний елемент (3), використовуючи зворотній п'єзоефект, починає коливатися при співпадінні його резонансної частоти з частотою коливань генератора ультразвукових коливань (5) або її гармонікою. Ці коливання передаються на спеціальну насадку (1). Заміна елемента живлення (7) здійснюється завдяки зняттю кришки (11) з ручки (6) пристрою. Стаціонарний варіант пристрою для конденсування пломбувального матеріалу в відпрепарованій порожнині зуба працює аналогічно. Різниця полягає в тому, що не виникає необхідності заміни елементів живлення. Завдяки поєднанню рухів руки і ультразвукових пульсацій відбувається більш якісне конденсування пломбувального матеріалу в відпрепарованій порожнині зуба, скорочується час роботи при цьому. Використання пристрою дає можливість більш ефективніше забезпечити роботу з пломбувальними матеріалами в порожнині рота, а також забезпечити його надійну роботу як в автономному режимі, так і в стаціонарних умовах при підключенні до електричної мережі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
