Спосіб реконструкції багатоповерхової будівлі

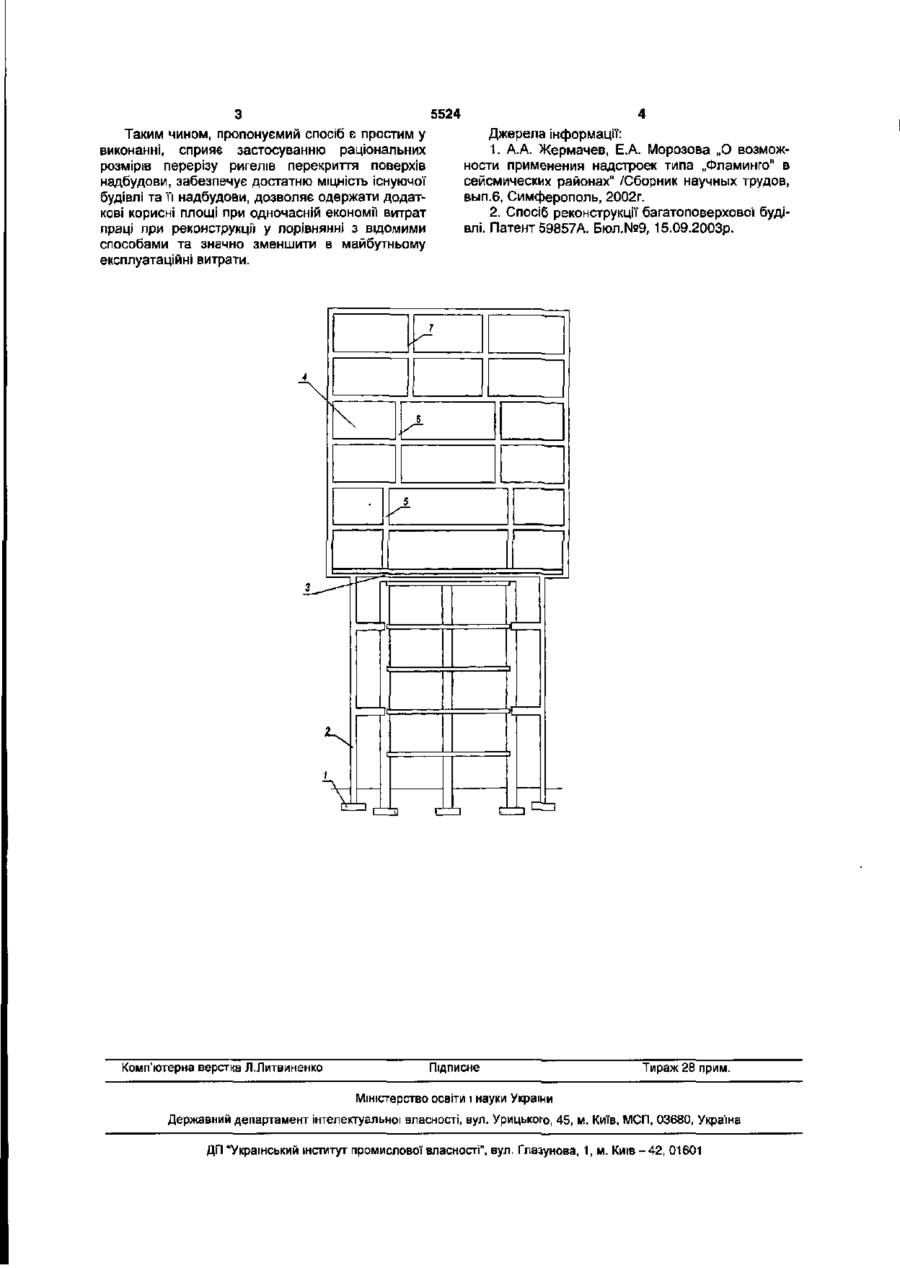

Спосіб реконструкції багатоповерхової будівлі, що включає зведення колон та улаштування риге Корисна модель належить до галузі будівництва і може бути використана при реконструкції багатоповерхових будівель. Відомий спосіб реконструкції багатоповерхової будівлі, що включає встановлення металевих колон та ригелів з утворенням обвідної рами, що охоплює існуючу будівлю [1]. Найбільш близьким до пропонуємого є спосіб реконструкції багатоповерхової будівлі шляхом встановлення колон та монтажу ригелів з утворенням обвідної рами для укріплення існуючої будівлі та надбудови додаткових поверхів, де колони виконують із залізобетону із заглибленими в стіну консольними виступами, а верхній залізобетонний ригель встановлюють з можливістю його обпирання на несучу поздовжню стіну або на конструкцію перекриття, як проміжну опору [2]. Однак, наведений спосіб має ряд недоліків тому що при запропонованій схемі обпирання ригеля, в ньому при експлуатації з'являються значні зусилля в нормальних та похилих перерізах, що потребує збільшення розміру його перерізу та значних витрат металу на його армування. Це приводить також до збільшення товщини міжповерхових перекриттів або внутрішніх стін. Крім того, ускладнюється можливість ефективного планування приміщень. Основою корисної моделі є задача удосконалення способу реконструкції багатоповерхової будівлі, в якому особливості виконання конструкторських рішень та технологічних операцій дають лів поверхів надбудови з утворенням обвідної рами для укріплення існуючої будівлі та надбудови додаткових поверхів, який відрізняється тим, що при улаштуванні ригелів на висоту кожних двох або трьох додаткових поверхів установлюють проміжні колони, що ділять ригель на прольоти у співвідношенні 1:2:1 у першому знизу ряду з їх послідовним зміщенням у кожному наступному ряду до отримання в останньому співвідношення довжин прольотів ригеля 1:1:1. змогу якісно та надійно виконати реконструкцію багатоповерхової будівлі, а також одержати додаткові корисні площі. Поставлена задача вирішується тим, що в способі реконструкції багатоповерхової будівлі шляхом надбудови з утворенням обвідної рами для укріплення існуючої будівлі та надбудови додаткових поверхів, відповідно до корисної моделі, при улаштуванні ригелів, на висоту кожних двох або трьох додаткових поверхів встановлюють проміжні колони, що ділять ригель на прольоті у співвідношенні 1:2:1 у першому знизу ряду з їх послідовним зміщенням у кожному наступному ряду до отримання в останньому співвідношення довжин прольотів ригеля 1:1:1. Суть корисної моделі пояснюється малюнком, де наведений поперечний переріз багатоповерхової будівлі та елементи способу реконструкції (Фіг.1). Пропонуємий спосіб реалізують таким чином. На окремі фундаменти 1 влаштовують колони 2 обвідної рами. На рівні покриття існуючої будівлі 3 влаштовують ригель додаткової надбудови 4, на якому в співеідношенні 1:2:1 встановлюють проміжні колони 5 на висоту двох або трьох поверхів. На цьому різні проміжні колони 6 зближують між собою та виконують висотою знову на два-три поверхи таким чином, щоб в останньому наступному ряду, влаштовуючи проміжні колони 7, отримати співвідношення довжини прольотів ригеля 1:1:1. CM ю ю ш 5524 Таким чином, пропонуємий спосіб є простим у виконанні, сприяє застосуванню раціональних розмірів перерізу ригелів перекриття поверхів надбудови, забезпечує достатню міцність існуючої будівлі та її надбудови, дозволяє одержати додаткові корисні площі при одночасній економії витрат праці при реконструкції у порівнянні з відомими способами та значно зменшити в майбутньому експлуатаційні витрати. Комп'ютерна верстка Л.Литвиненко Джерела інформації: 1. А.А. Жермачев, Е.А. Морозова „О возможности применения надстроек типа „Фламинго" в сейсмических районах" /Сборник научных трудов, вып.6, Симферополь, 2002г. 2. Спосіб реконструкції багатоповерхової будівлі. Патент 59857А. Бюл.№9, 15.09.2003р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
