Формула / Реферат

Спосіб реконструкції багатоповерхової будівлі, що включає установку колон та монтаж ригелів з утворенням обвідної рами, який відрізняється тим, що колони виконують із залізобетону із заглибленими в стіну консольними виступами, розташованими з кроком, що дорівнює 0,2...0,5 висоти будівлі, міжповерхові металеві ригелі монтують в рівні перекриттів, попередньо напружуючи їх до величини, не меншої ніж 0,5 значення нормативного опору, верхній ригель виконують із залізобетону і встановлюють з можливістю обпирання його на несучу повздовжню стіну або на конструкцію перекриття як на проміжну опору, на його рівні на колонах в сторону зовнішнього боку будівлі виконують допоміжні консолі, а поверх отриманої конструкції улаштовують залізобетонне перекриття для зведення додаткових поверхів.

Текст

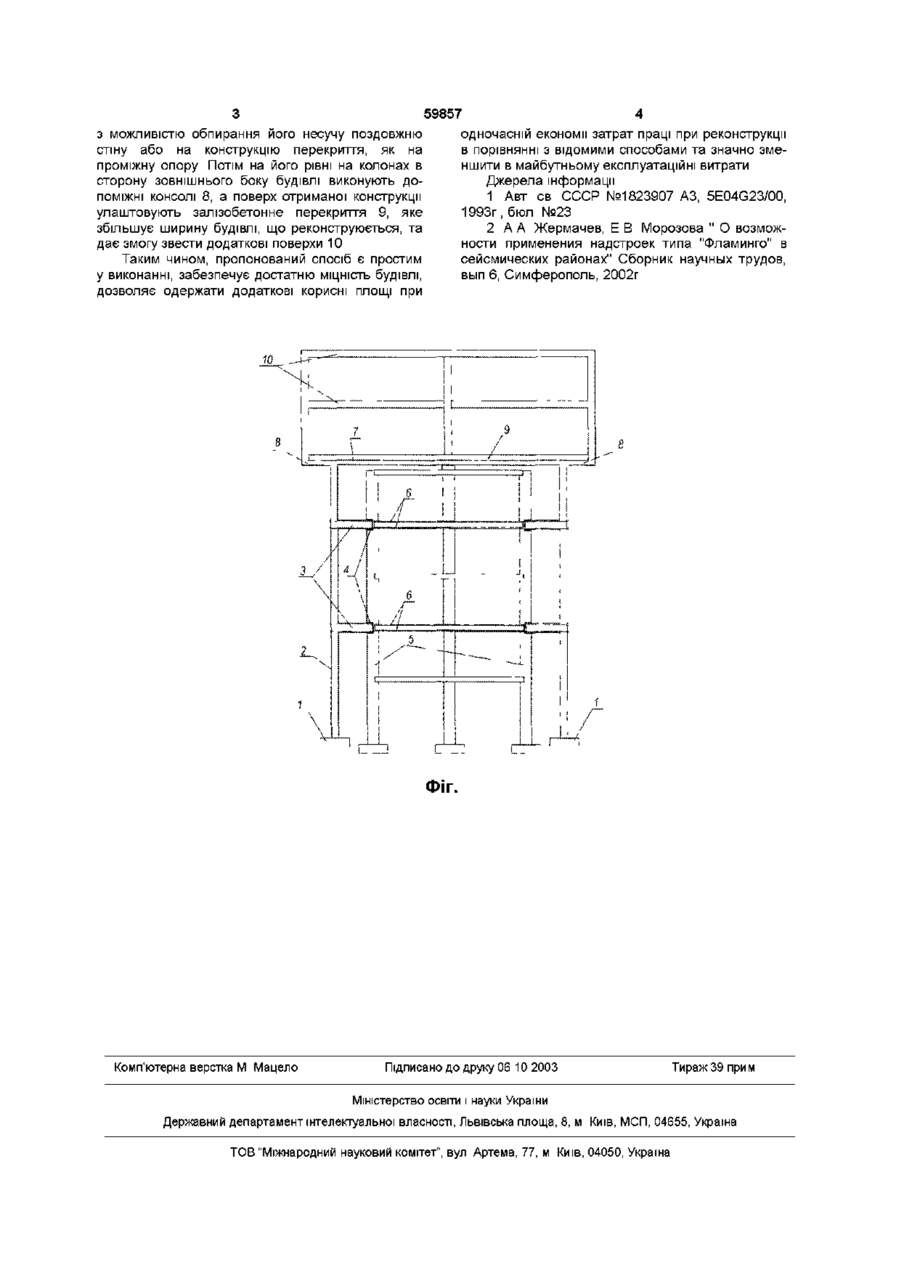

Спосіб реконструкції багатоповерхової будівлі, що включає установку колон та монтаж ригелів з утворенням обвідної рами, який відрізняється тим, що колони виконують із залізобетону із заглибленими в стіну консольними виступами, розташованими з кроком, що дорівнює 0,2 0,5 висоти будівлі, міжповерхові металеві ригелі монтують в рівні перекриттів, попередньо напружуючи їх до величини, не меншої ніж 0,5 значення нормативного опору, верхній ригель виконують із залізобетону і встановлюють з можливістю обпирання його на несучу повздовжню стіну або на конструкцію перекриття як на проміжну опору, на його рівні на колонах в сторону зовнішнього боку будівлі виконують ДОПОМІЖНІ консолі, а поверх отриманої конструкції улаштовують залізобетонне перекриття для зведення додаткових поверхів Винахід належить до галузі будівництва і може бути використаний при реконструкції багатоповерхових будівель ВІДОМІ способи реконструювання будівель, які включають улаштування підсилення, утворених вертикальними стояками та поперечними фермами надбудови, що охоплюють його зовні та розташовані вздовж вертикальних швів стінових панелей [1] Найбільш близьким до пропонованого є спосіб реконструкції за допомогою рам типу "Фламинго", які мають металеві колону, ригель, ПІДВІСКИ та в'язеві елементи, що охоплюють будівлю[2] Однак, наведені способи потребують значних витрат металу, конструкції решіток складні у виготовленні, а також потребують додаткових витрат на захист металу від корозії при їх експлуатації Основу винаходу є задача удосконалення способу реконструкції багатоповерхової будівлі, в якому особливості виконання основних технологічних операцій дають змогу якісно та надійно виконати реконструкцію багатоповерхової будівлі, а також одержати додаткові корисні площі Поставлена задача вирішується тим, що в способі реконструкції багатоповерхової будівлі шляхом установки колон та монтажу ригелів з утворенням обвідної рами, ВІДПОВІДНО ДО винаходу, колони виконують із залізобетону із заглибле ними в стіну консольними виступами, розташованими з кроком, що дорівнює 0,2 0,5 висоти будівлі, міжповерхові металеві ригелі монтують в рівні перекриттів, попередньо напружуючи їх до величини, не меншої, ніж 0,5 значення нормативного опору Верхній ригель виконують із залізобетону і встановлюють з можливістю обпирання його на несучу поздовжню стіну або на конструкцію перекриття, як на проміжну опору, і на його рівні в сторону зовнішнього боку будівлі на колонах виконують ДОПОМІЖНІ консолі, а поверх отриманої конструкції улаштовують залізобетонне перекриття для зведення додаткових поверхів Суть винаходу пояснюється малюнком, де наведений поперечний розріз багатоповерхової будівлі та елементи способу реконструкції (Фіг) Пропонований спосіб реалізують таким чином На існуючі фундаменти будівлі, або на окремі 1 встановлюють і закріплюють залізобетонні колони 2 з консольними виступами 3 Консольні виступи колон встановлюють в заглиблення 4 стіни 5 Через 2-3 поверхи в рівні перекриття пропускають металеві ригелі 6 з арматурних стержнів або прокатних профілів, здійснюють їх термічне напруження до величини не менше ніж 0,5 значення нормативного опору і послідовно закріплюють на колонах На рівні покриття існуючої будівлі встановлюють або бетонують залізобетонний ригель 7 1 ю 00 ю 59857 з можливістю обпирання його несучу поздовжню стіну або на конструкцію перекриття, як на проміжну опору Потім на його рівні на колонах в сторону зовнішнього боку будівлі виконують ДОПОМІЖНІ консолі 8, а поверх отриманої конструкції улаштовують залізобетонне перекриття 9, яке збільшує ширину будівлі, що реконструюється, та дає змогу звести додаткові поверхи 10 Таким чином, пропонований спосіб є простим у виконанні, забезпечує достатню МІЦНІСТЬ будівлі, дозволяє одержати додаткові корисні площі при одночасній економії затрат праці при реконструкції в порівнянні з відомими способами та значно зменшити в майбутньому експлуатаційні витрати Джерела інформації 1 Авт ев СССР №1823907 A3, 5E04G23/00, 1993г, бюл №23 2 А А Жермачев, Е В Морозова " О возможности применения надстроек типа "Фламинго" в сейсмических районах" Сборник научных трудов, вып 6, Симферополь, 2002г ФІГ. Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Method of reconstruction of a multi-storey building

Автори англійською

Mahala Viktor Serhiiovych, Kozhanov Yurii Oleksiiovych, Savytskyi Mykola Vasyliovych, Bolshakov Volodymyr Ivanovych, Shvets Mykola Antonovych, Kulichenko Ivan Ivanovych

Назва патенту російською

Способ реконструкции многоэтажного дома

Автори російською

Магала Виктор Сергеевич, Кожанов Юрий Алексеевич, Савицкий Николай Васильевич, Большаков Владимир Иванович, Швец Николай Антонович, Куличенко Иван Иванович

МПК / Мітки

МПК: E04G 23/02

Мітки: будівлі, реконструкції, багатоповерхової, спосіб
