Пристрій для передачі обертового моменту між ексцентрично розташованим ротором та валом
Формула / Реферат
Пристрій для передачі обертового моменту між ексцентрично розташованим ротором і валом, що містить масивний ротор, вал, який відрізняється тим, що вал виконаний у вигляді шестигранної призми з жорстко закріпленим на роторі диском з відповідним отвором під шестигранний вал.
Текст

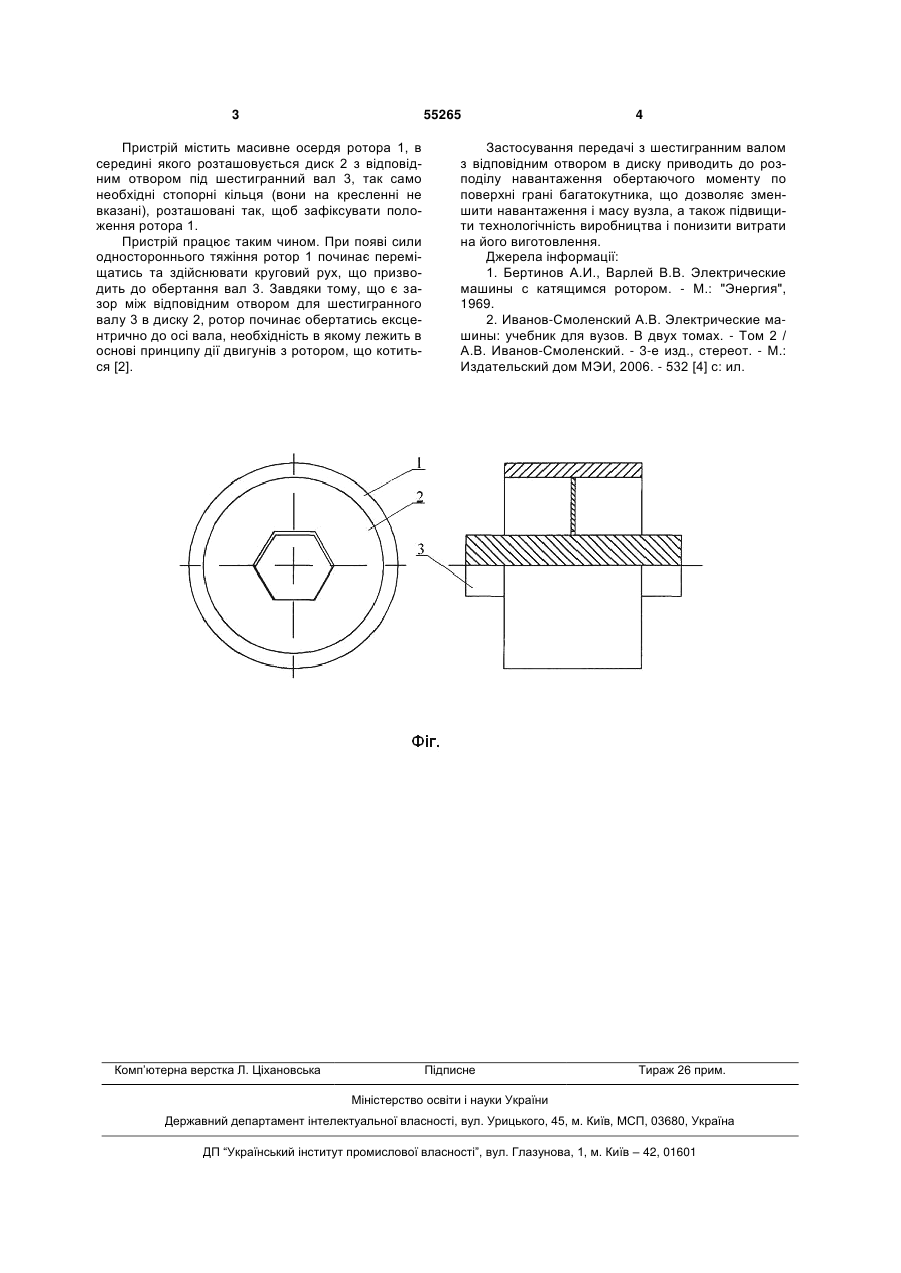

Пристрій для передачі обертового моменту між ексцентрично розташованим ротором і валом, що містить масивний ротор, вал, який відрізняється тим, що вал виконаний у вигляді шестигранної призми з жорстко закріпленим на роторі диском з відповідним отвором під шестигранний вал. (19) (21) u201006499 (22) 28.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) МАСЛЄННІКОВ АНДРІЙ МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 55265 Пристрій містить масивне осердя ротора 1, в середині якого розташовується диск 2 з відповідним отвором під шестигранний вал 3, так само необхідні стопорні кільця (вони на кресленні не вказані), розташовані так, щоб зафіксувати положення ротора 1. Пристрій працює таким чином. При появі сили одностороннього тяжіння ротор 1 починає переміщатись та здійснювати круговий рух, що призводить до обертання вал 3. Завдяки тому, що є зазор між відповідним отвором для шестигранного валу 3 в диску 2, ротор починає обертатись ексцентрично до осі вала, необхідність в якому лежить в основі принципу дії двигунів з ротором, що котиться [2]. Комп’ютерна верстка Л. Ціхановська 4 Застосування передачі з шестигранним валом з відповідним отвором в диску приводить до розподілу навантаження обертаючого моменту по поверхні грані багатокутника, що дозволяє зменшити навантаження і масу вузла, а також підвищити технологічність виробництва і понизити витрати на його виготовлення. Джерела інформації: 1. Бертинов А.И., Варлей В.В. Электрические машины с катящимся ротором. - М.: "Энергия", 1969. 2. Иванов-Смоленский А.В. Электрические машины: учебник для вузов. В двух томах. - Том 2 / А.В. Иванов-Смоленский. - 3-е изд., стереот. - М.: Издательский дом МЭИ, 2006. - 532 [4] с: ил. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transfer of torque between eccentrically placed rotor and shaft
Автори англійськоюMasliennikov Andrii Mykhailovych
Назва патенту російськоюУстройство для передачи вращательного момента между эксцентрично расположенным ротором и валом
Автори російськоюМасленников Андрей Михайлович
МПК / Мітки
МПК: F16C 3/02
Мітки: валом, обертового, пристрій, ротором, ексцентрично, передачі, розташованим, моменту
