Поліклиновий ремінь
Номер патенту: 55266
Опубліковано: 10.12.2010
Автори: Ткач Павло Миколайович, Муховатий Олександр Анатолійович, Шевченко Святослав Володимирович
Формула / Реферат
1. Поліклиновий ремінь, що являє собою замкнуту стрічку суцільного перерізу із плоскою зовнішньою поверхнею та внутрішньою робочою поверхнею, який відрізняється тим, що між клиновими ребрами виконано у шаховому порядку наскрізні подовжні канавки, що у поперечному перерізі мають форму трапеції, менша сторона якої розміром а0 перебуває на внутрішній поверхні ременя
a0 = 2r1 ,
а більша сторона b0 - на зовнішній поверхні ременя
b0 =5a0,
де r1 - радіус дуги сполучення клинових ребер.
2. Поліклиновий ремінь за п. 1, який відрізняється тим, що наскрізні подовжні канавки довжиною l0 розташовані у шаховому порядку уздовж ременя з перемичками між ними довжиною lп
,
де dmin - мінімальний діаметр шківа для відповідного перерізу ременя.
Текст

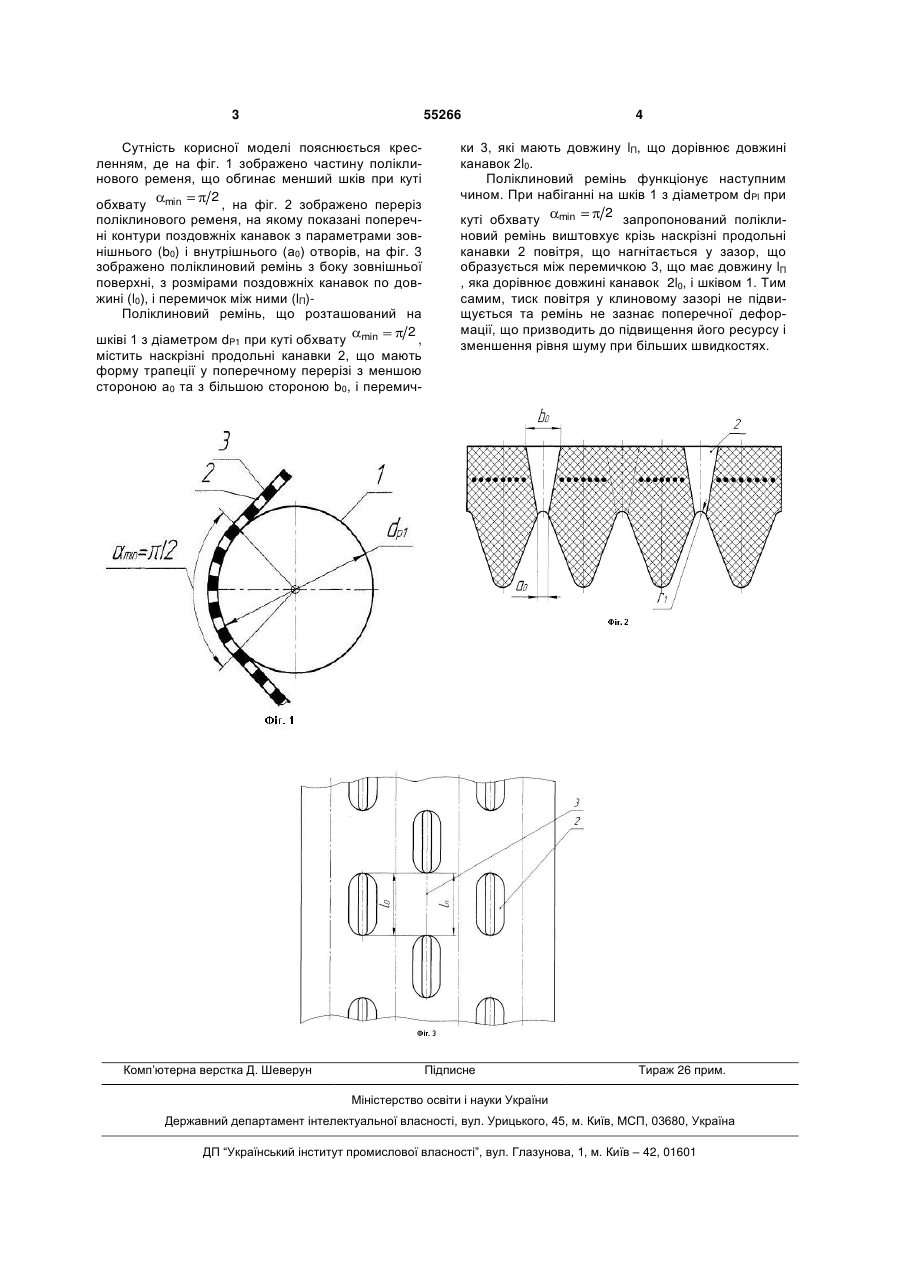

1. Поліклиновий ремінь, що являє собою замкнуту стрічку суцільного перерізу із плоскою зовнішньою поверхнею та внутрішньою робочою поверхнею, який відрізняється тим, що між клиновими ребрами виконано у шаховому порядку наскрізні подовжні канавки, що у поперечному перерізі мають форму трапеції, менша сторона якої 3 55266 Сутність корисної моделі пояснюється кресленням, де на фіг. 1 зображено частину поліклинового ременя, що обгинає менший шків при куті 2 обхвату min , на фіг. 2 зображено переріз поліклинового ременя, на якому показані поперечні контури поздовжніх канавок з параметрами зовнішнього (b0) і внутрішнього (а0) отворів, на фіг. 3 зображено поліклиновий ремінь з боку зовнішньої поверхні, з розмірами поздовжніх канавок по довжині (l0), і перемичок між ними (lП)Поліклиновий ремінь, що розташований на 2 шківі 1 з діаметром dP1 при куті обхвату min , містить наскрізні продольні канавки 2, що мають форму трапеції у поперечному перерізі з меншою стороною а0 та з більшою стороною b0, і перемич Комп’ютерна верстка Д. Шеверун 4 ки 3, які мають довжину lП, що дорівнює довжині канавок 2l0. Поліклиновий ремінь функціонує наступним чином. При набіганні на шків 1 з діаметром dPl при 2 куті обхвату min запропонований поліклиновий ремінь виштовхує крізь наскрізні продольні канавки 2 повітря, що нагнітається у зазор, що образується між перемичкою 3, що має довжину lП , яка дорівнює довжині канавок 2l0, і шківом 1. Тим самим, тиск повітря у клиновому зазорі не підвищується та ремінь не зазнає поперечної деформації, що призводить до підвищення його ресурсу і зменшення рівня шуму при більших швидкостях. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPoly-v belt
Автори англійськоюShevchenko Sviatoslav Volodymyrovych, Mukhovatyi Oleksandr Anatoliiovych, Tkach Pavlo Mykolaiovych
Назва патенту російськоюПоликлиновой ремень
Автори російськоюШевченко Святослав Владимирович, Муховатый Александр Анатольевич, Ткач Павел Николаевич
МПК / Мітки
МПК: F16H 7/02
Мітки: поліклиновий, ремінь
