F16G 5/00 — Клинові ремені, наприклад трапецеїдального перетину
Пасова передача
Номер патенту: 107566
Опубліковано: 10.06.2016
Автор: Мікульонок Ігор Олегович
МПК: F16G 1/00, F16H 7/00, F16G 5/00 ...
Формула / Реферат:
Пасова передача, що містить щонайменше три шківи, а також з'єднаний своїми кінцями у кільце пас з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас встановлено на шківах з можливістю контакту щонайменше з двома з них своєю внутрішньою, а з одним - зовнішньою поверхнею, який відрізняється тим, що кінці паса в місці їх з'єднання повернуті один відносно одного на одну грань.

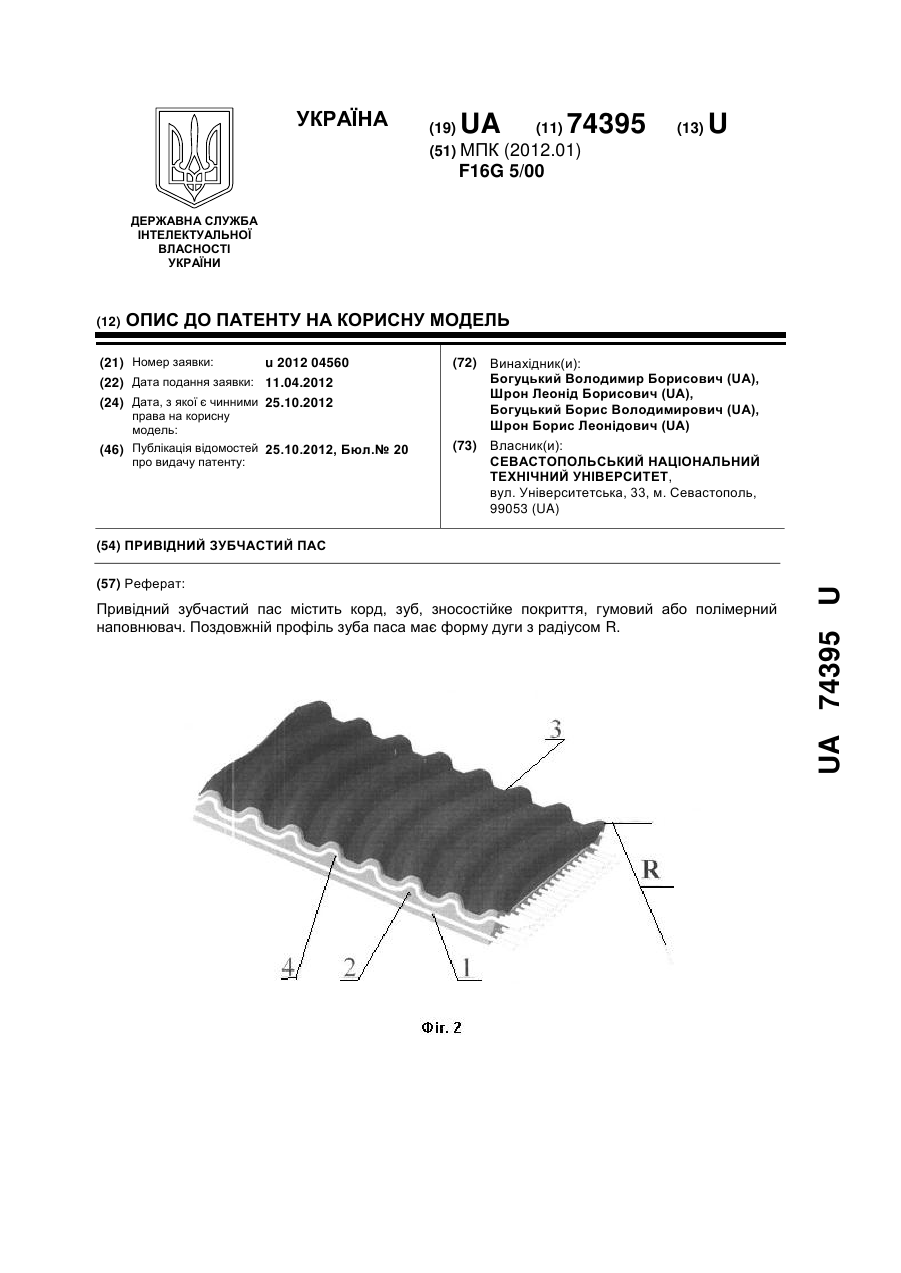

Привідний зубчастий пас
Номер патенту: 74395
Опубліковано: 25.10.2012
Автори: Шрон Борис Леонідович, Богуцкий Володимир Борисович, Шрон Леонід Борисович, Богуцький Борис Володимирович
МПК: F16G 5/00
Мітки: привідний, зубчастій, пас
Формула / Реферат:
Привідний зубчастий пас, який містить корд, виконаний із сталевого канатика у формі хвилі, яка розташовується усередині зуба, копіюючи його профіль, зносостійке покриття, гумовий або полімерний наповнювач, який відрізняється тим, що поздовжній профіль зуба паса має форму дуги з радіусом R.

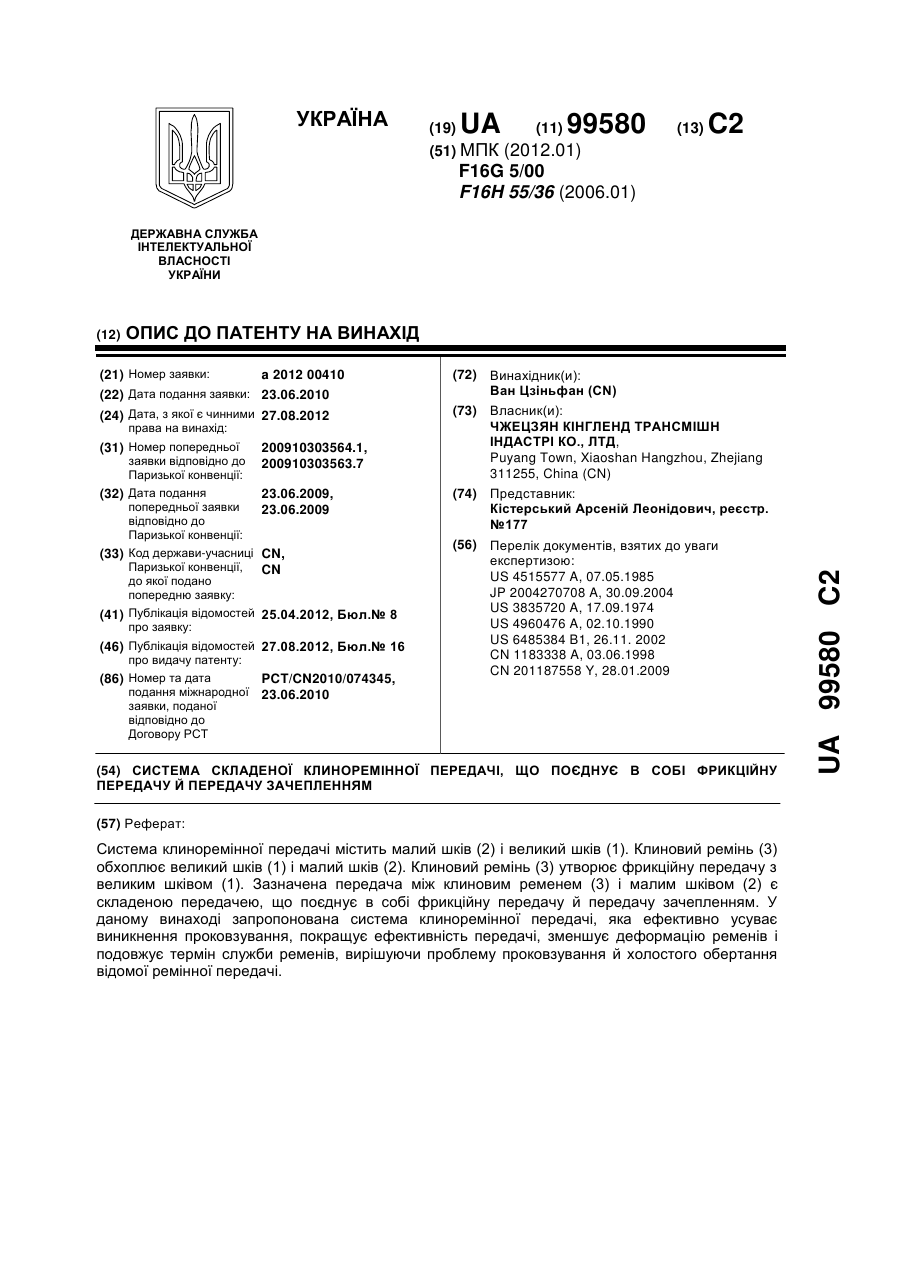

Система складеної клиноремінної передачі, що поєднує в собі фрикційну передачу й передачу зачепленням
Номер патенту: 99580
Опубліковано: 27.08.2012
Автор: Ван Цзіньфан
МПК: F16H 55/36, F16G 5/00
Мітки: фрикційну, поєднує, зачепленням, передачу, собі, система, клиноремінної, передачі, складеної
Формула / Реферат:
1. Система складеної клиноремінної передачі, що поєднує в собі фрикційну передачу й передачу зачепленням і міститьмалий шків, виконаний із можливістю роботи ведучим шківом, івеликий шків, виконаний із можливістю роботи веденим шківом,причому малий шків виконаний із можливістю керування обертанням великого шківа за допомогою клинового ременя, на великому шківі виконана ремінна канавка, що відповідає клиновому ременю,...
Привідний зубчатий пас
Номер патенту: 18086
Опубліковано: 16.10.2006
Автори: Малигіна Віра Вікторівна, Богуцкий Володимир Борисович, Маршавка Ірина Олексіївна
МПК: F16G 5/00
Мітки: пас, привідний, зубчатий
Формула / Реферат:
Привідний зубчатий пас, що містить комбінований корд, виконаний із кордових ниток, гумовий наповнювач і зносостійке тканинне покриття, який відрізняється тим, що частина кордових ниток виконана у формі хвилі, яка розташовується усередині зуба, копіюючи його профіль.

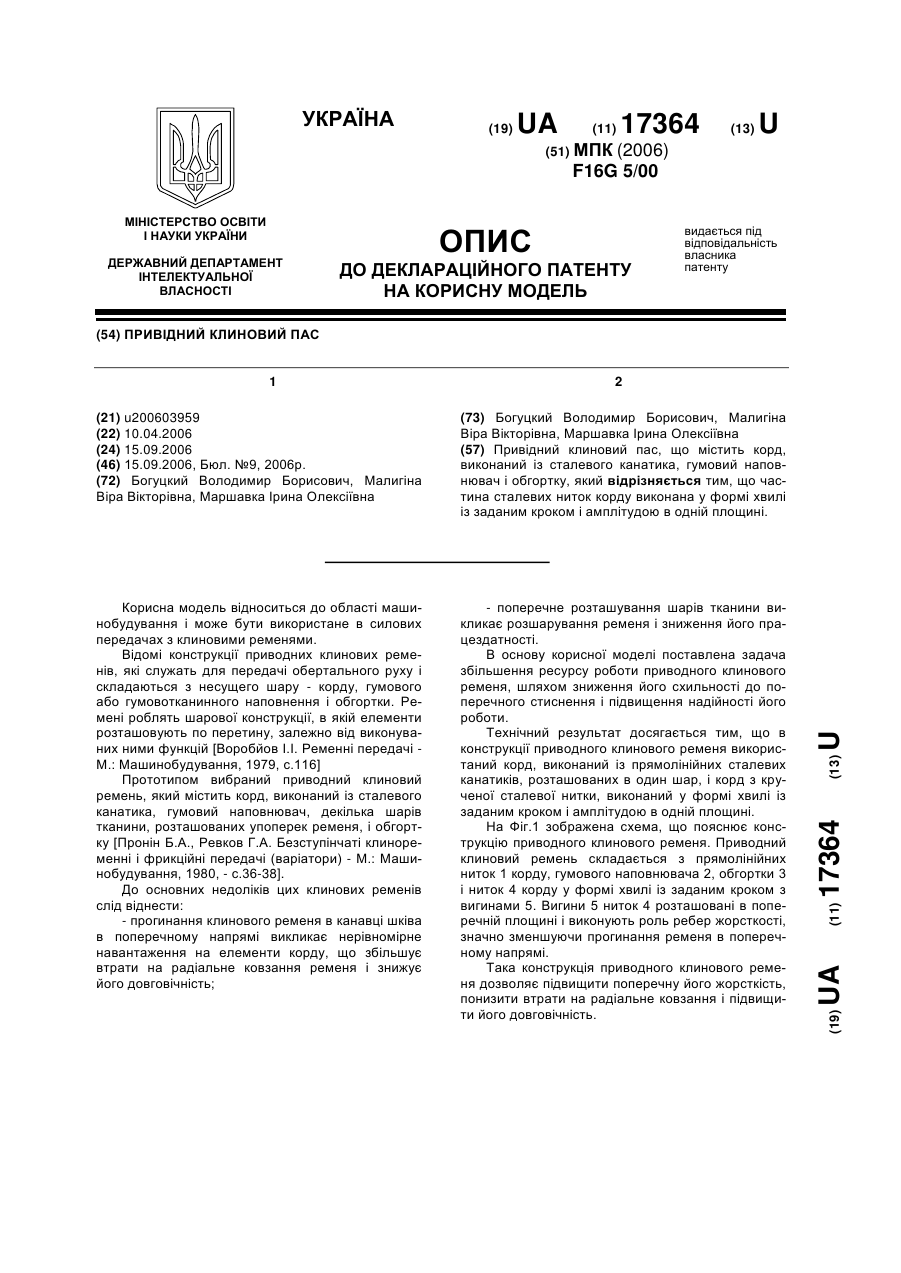

Привідний клиновий пас
Номер патенту: 17364
Опубліковано: 15.09.2006
Автори: Богуцкий Володимир Борисович, Малигіна Віра Вікторівна, Маршавка Ірина Олексіївна
МПК: F16G 5/00
Мітки: привідний, клиновий, пас
Формула / Реферат:
Привідний клиновий пас, що містить корд, виконаний із сталевого канатика, гумовий наповнювач і обгортку, який відрізняється тим, що частина сталевих ниток корду виконана у формі хвилі із заданим кроком і амплітудою в одній площині.
Привідний пас
Номер патенту: 57290
Опубліковано: 16.06.2003
Автори: Кострова Галина Вікторівна, Красильніков Олександр Максимович, Мозель Людмила Миколаївна, Балан Сергій Олександрович
МПК: F16G 5/00, F16G 1/00
Формула / Реферат:
1. Привідний пас, що містить тіло, в якому виконані суцільні поздовжні, замкнені по його периметру прорізи-щілини, що починаються на його поверхні, закінчуються в глибині тіла і утворюють пластини, який відрізняється тим, що в пасі, наприклад, круглого профілю, суміжні прорізи-щілини виконані будь-якої форми з чергуванням глибин.2. Привідний пас за п. 1, який відрізняється тим, що денця прорізів-щілин виконані закругленими.
Привідний пас
Номер патенту: 53544
Опубліковано: 15.01.2003
Автори: Кострова Галина Вікторівна, Балан Сергій Олександрович, Красильніков Олександр Максимович, Мозель Людмила Миколаївна
МПК: F16G 5/00
Формула / Реферат:
Привідний пас, що містить еластичну замкнену стрічку з поздовжніми виступами трапецоїдного профілю і армуючим елементом всередині, який відрізняється тим, що виступи виконані з вгнутими основами, більші основи виступів з'єднані між собою по краях дугоподібними перемичками, при цьому жорсткість паса та армуючого елемента, глибина угнутостей основ виступів та товщина дугоподібних перемичок виконані зниженими від вузла максимальної жорсткості на...
Плоский пас
Номер патенту: 50228
Опубліковано: 15.10.2002
Автори: Красильніков Олександр Максимович, Балан Сергій Олександрович, Кострова Галина Вікторівна, Мозель Людмила Миколаївна
МПК: F16G 5/00
Формула / Реферат:
Плоский пас, що має вигляд замкненої еластичної стрічки з армуючим елементом усередині, який відрізняється тим, що верхня поверхня паса в профіль виконана хвилеподібною з плавнозмінною висотою хвиль - максимальною на проміжній ширині паса, яка є вузлом його максимальної жорсткості, та мінімальною - біля торцевих кромок, при цьому торці виконано гострими і в тілі паса виконані суцільні поздовжні замкнені по периметру прорізі-щілини, які...
Вироби на основі етилен-альфа-олефінових еластомерів, ремінь та система ремінних передач
Номер патенту: 42752
Опубліковано: 15.11.2001
Автори: Леррі Ярнелл, Боббі Е. Саут
МПК: C08F 255/00, C08K 13/02, C08J 5/00 ...
Мітки: вироби, система, передач, основі, еластомерів, етилен-альфа-олефінових, ремінних, ремінь
Формула / Реферат:
1. Изделие, подверженное динамической нагрузке, в которое в качестве первичной эластомерной композиции введена композиция, содержащая этилен-альфа-олефиновый эластомер, соль металла a, b-ненасыщенной органической кислоты и усиливающий наполнитель, отверждаемая с применением средства, активирующего свободные радикалы, отличающееся тем, что эластомерная композиция содержит компоненты в следующем соотношении, вес. ч.: ...

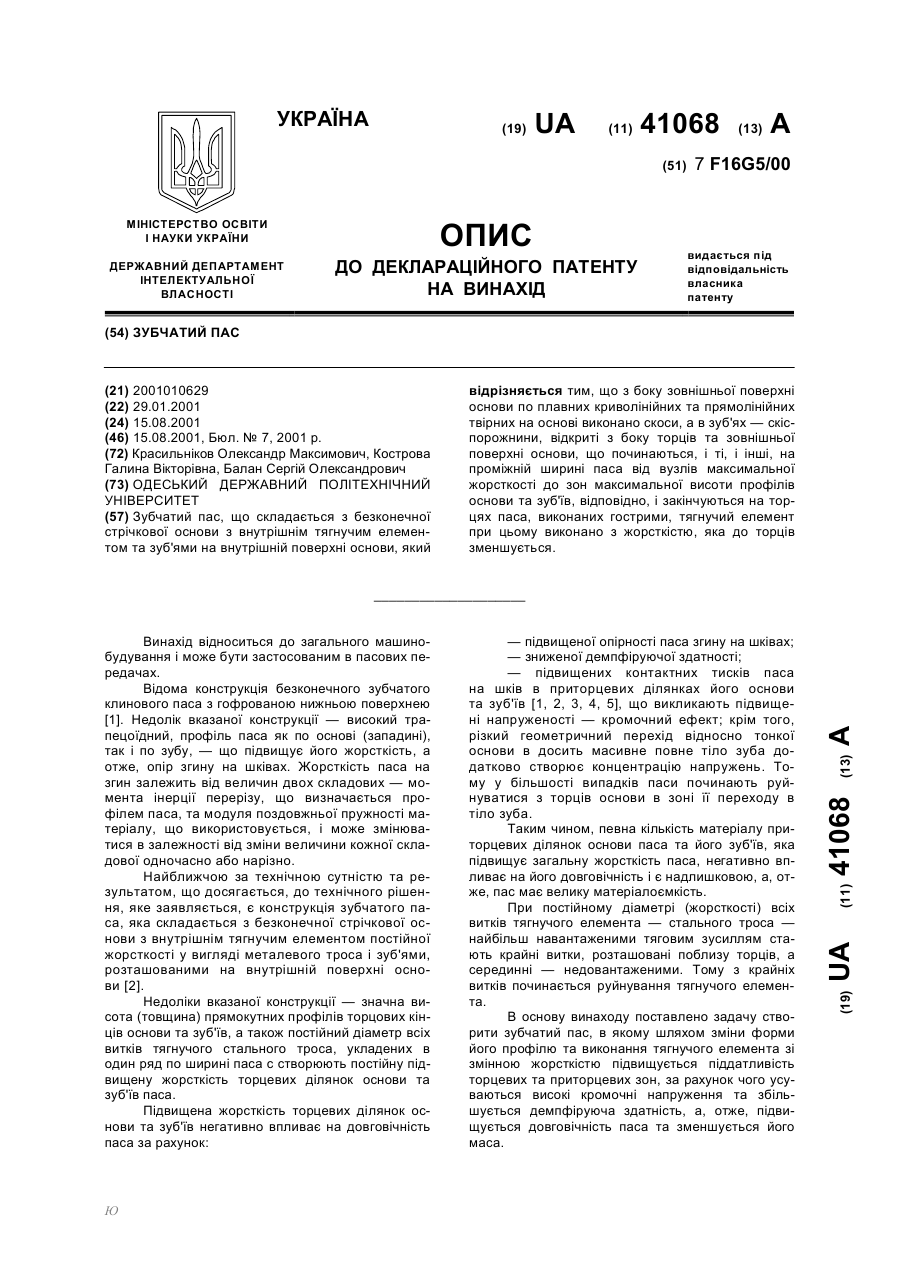

Зубчатий пас
Номер патенту: 41068
Опубліковано: 15.08.2001
Автори: Балан Сергій Олександрович, Красильніков Олександр Максимович, Кострова Галина Вікторівна
МПК: F16G 5/00
Формула / Реферат:
Зубчатий пас, що складається з безконечної стрічкової основи з внутрішнім тягнучим елементом та зуб'ями на внутрішній поверхні основи, який відрізняється тим, що з боку зовнішньої поверхні основи по плавних криволінійних та прямолінійних твірних на основі виконано скоси, а в зуб'ях — скіс-порожнини, відкриті з боку торців та зовнішньої поверхні основи, що починаються, і ті, і інші, на проміжній ширині паса від вузлів максимальної жорсткості -...
Клиновий пас
Номер патенту: 36715
Опубліковано: 16.04.2001
Автори: Красильніків Олександр Максимович, Кострова Галина Вікторівна, Мозель Людмила Миколаївна
МПК: F16G 5/00
Текст:
...циклічна робота на згин - випрямлення паса 1 - виконується за рахунок відбору частини зусилля від колового тягового, а простіше - виконується коловим зусиллям. Після установлення паса 1 в канавки шківів 4 форма його поперечного перерізу і кут клину на прямолінійних ділянках між шківами 4 не змінюються і залишаються відповідними кресленню на фіг. 1. На ділянках паса 1, які обхвачують шківи 4, профіль паса 1 та кут клину змінюється. Від згину...
Клиновий пас
Номер патенту: 21027
Опубліковано: 07.10.1997
Автори: Малофієнко Микола В'ячеславович, Хрупович Юрій Теодозійович, Лисенко Леонід Власович, Сичов Петро Петрович
МПК: F16G 5/00
Формула / Реферат:
Клиновий пас, що складається з несучого і еластичного елементів, який відрізняється тим, що несучий елемент паса виконаний в вигляді жорсткого стального кільця, яке в поперечному перерізі має форму трапеції, і кільце покрите еластичним шаром.

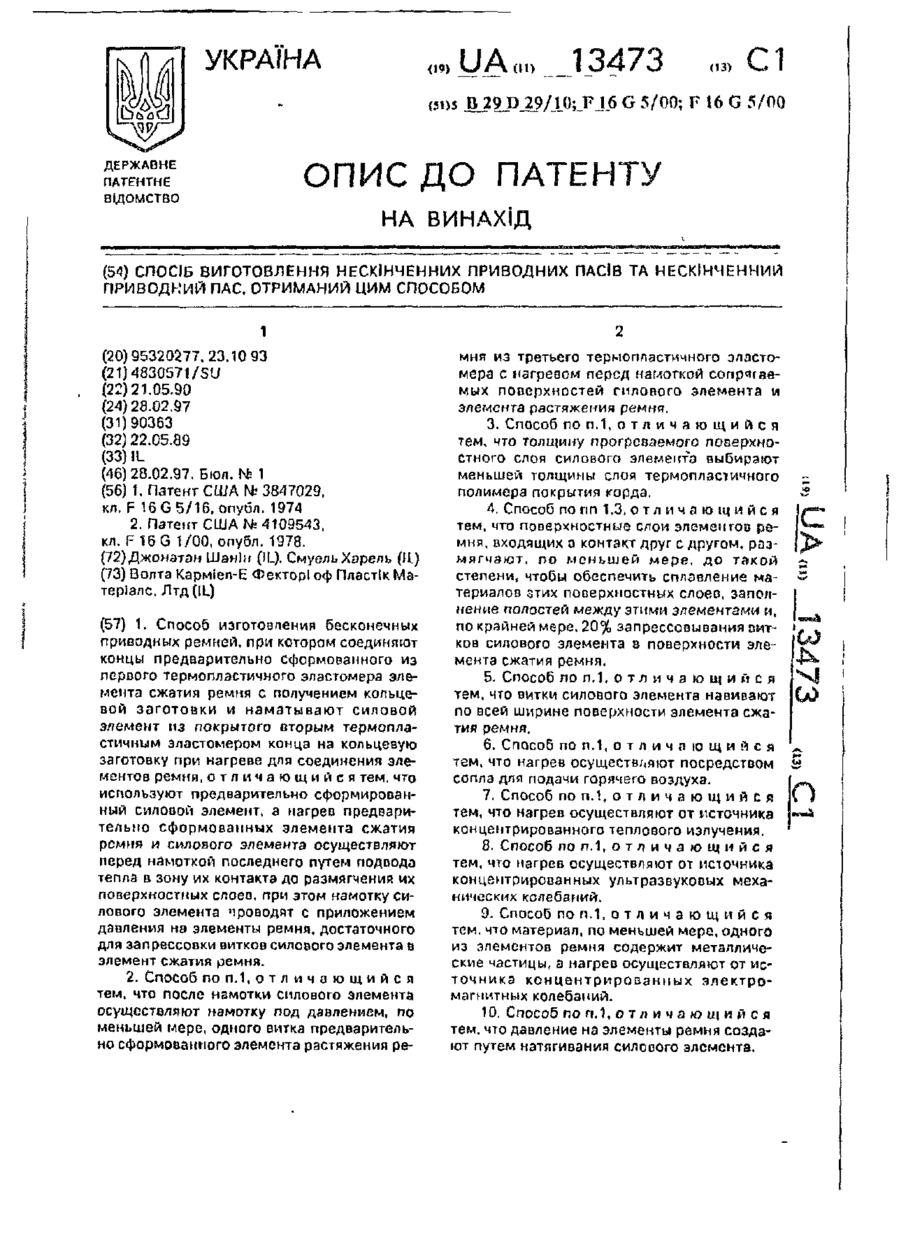

Спосіб виготовлення нескінченних приводних пасів та нескінченний приводний пас, отриманий цим способом
Номер патенту: 13473
Опубліковано: 28.02.1997
Автори: Смуель Харель, Джонатан Шанін
МПК: F16G 5/00, B29D 29/00
Мітки: пасів, приводний, нескінченних, отриманий, цим, спосіб, способом, виготовлення, приводних, пас, нескінченний
Текст:
...Навитый корд образует силовой слой 5. Элемент снятия 1 изготовлен из первого термопластичного эластомера. В силовом 30 элементе 1 оболочка корда выполнена из рторого термопластичного эластомера. ПерЬЬІЙИ второй злзстомеры сплавляемы друге другом и могут быть полиуретанами или по- • лиэстерами. Ремень содержит также элемент рзсіяжєиия 6, являющийся необязательным и в ы п о л н е н н ы й нз третьего термо,частичного эластомера, который может...
