Спосіб одержання тепловідбивного покриття на склі

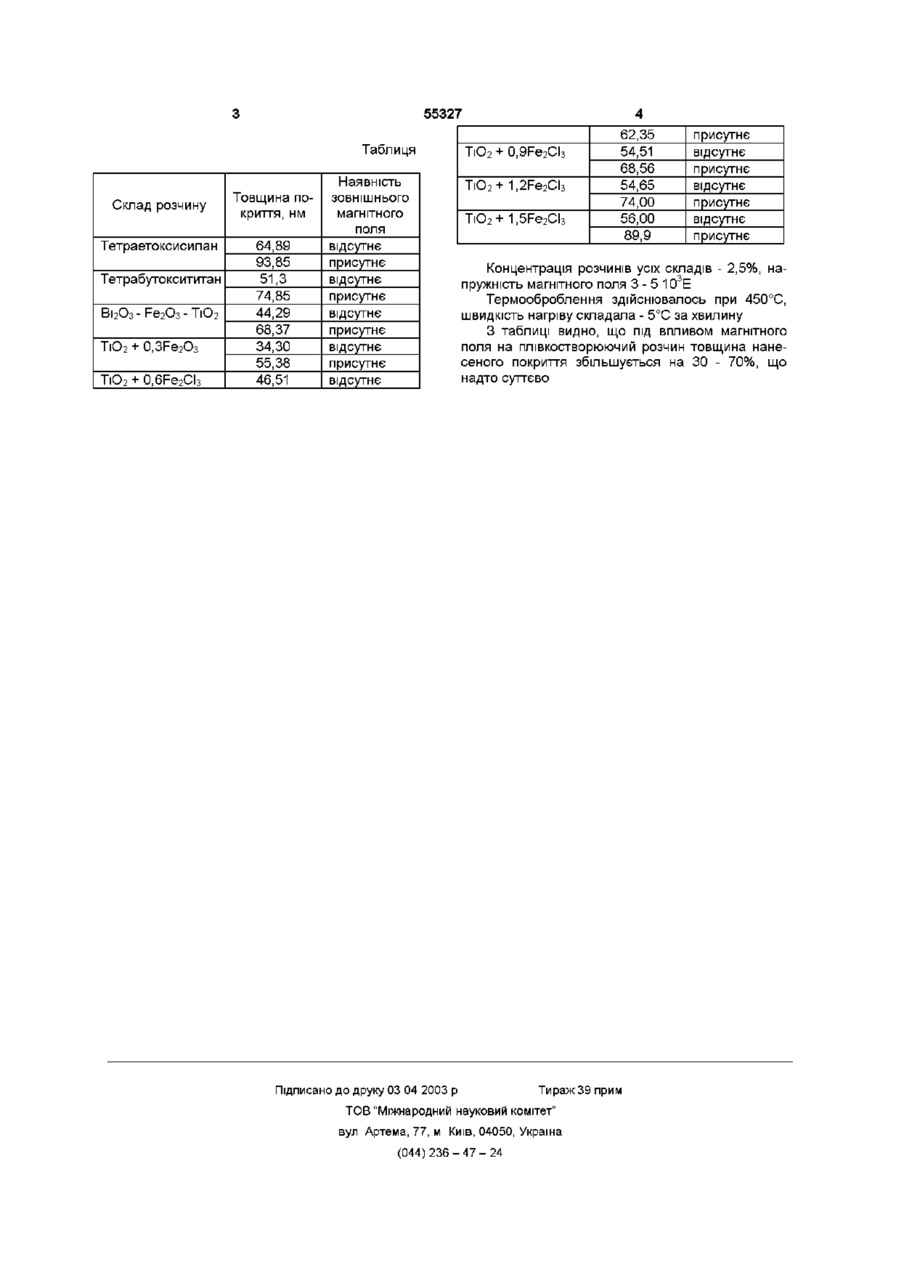

Спосіб одержання тепловідбивного покриття на склі, що включає нанесення на поверхню скла шару з плівкотвірного розчину та наступну термообробку, який відрізняється тим, що у процесі нанесення покриття на скло на плівкотвірний розчин впливають електромагнітним полем Винахід відноситься до галузі скловиробів, зокрема до отримання інтерференційних тепловідбиваючих покрить на склі, яке використовується у автомобільній, будівельній та інших галузях промисловості Відомий спосіб одержання на склі плівки оксидного інтерференційного відбиваючого покриття, з спиртових розчинів сполук, що гідролізуються [1] Найбільш близький до запропонованого є спосіб одержання плівкових відбиваючих покрить, шляхом занурювання скла у спиртовий розчин сполук металів, що гідролізуються та наступного термооброблення покритого шаром розчину скла [2] Недоліком відомих способів є та обставина, що для нанесення шару необхідної (заданої) товщини потрібні багаторазові повторення операцій занурювання та сушки, тому що товщина нанесеного шару розчину, який утримується на поверхні скла, обмежена фізико-хімічними властивостями розчину та поверхні скла - сили поверхневого натягу, адгезії і інше Так, під час змочування поверхні листового промислового скла розчином алкоголяту титана, товщина шару покриття не перевищує ЗО - 40нм Товщина покриття є важливим фактором для регулювання відбиваючої спроможності покриття Коли збільшується товщина відбиваючого покриття, відбувається зміщення максимуму відбиття в ІЧ-діапазоні, у якому найбільш повно використовуються тепловідбиваючі властивості покриття В основу цього винаходу покладена задача розробки такого способу нанесення тепловідби ваючого покриття на склі, в якому створювались би можливості при одному і тому ж складі наносимого розчину регулювати (збільшувати) товщину нанесеного шару Покладена задача вирішена тим, що у процесі нанесення плівкостворюючого розчину на поверхню скла на розчин впливають електромагнітним полем При цьому під впливом магнітного поля у плівкостворюючому розчині відбувається переорієнтація структурних ланцюгів з макромолекул таким чином, що витягнутою віссю вони орієнтуються вздовж силових ЛІНІЙ магнітного поля, перпендикулярно поверхні підложки, на яку наноситься покриття Це й приводить до того, що товщина нанесеного шару покриття збільшується Спосіб нанесення покриття у магнітному полі здійснюється таким чином Робоча камера, в яку подають скло та плівкостворюючий розчин, розташовується між полюсами електромагніту Після заповнення робочої камери розчином на електромагніт подається живлення та створюється постійне магнітне поле з напружністю до 7 103Е Після включення живлення розчин зливають із швидкістю 1 - 5см/хв Після зливу розчину живлення відключається, скло виймають з камери та піддають термообробці У наведеній таблиці вказано, як вплив магнітного поля виявляється на товщині покриття з конкретних складів плівкостворюючих розчинів со Ю Ю 55327 Таблиця Наявність Склад розчину Тетраетоксисилан Тетрабуто кс итита н Ві2О3- Fe2O3-TiO2 ТіО 2 + 0,3Fe 2 O 3 ТіО 2 + 0,6Fe 2 CI 3 Товщина покриття, нм 64,89 93,85 51,3 74,85 44,29 68,37 34,30 55,38 46,51 ЗОВНІШНЬОГО магнітного поля відсутнє присутнє відсутнє присутнє відсутнє присутнє відсутнє присутнє відсутнє Т Ю 2 + 0,9Fe 2 CI 3 Т Ю 2 + 1,2Fe 2 CI 3 Т Ю 2 + 1,5Fe 2 CI 3 62,35 54,51 68,56 54,65 74,00 56,00 89,9 присутнє відсутнє присутнє відсутнє присутнє відсутнє присутнє Концентрація розчинів усіх складів - 2,5%, напружність магнітного поля 3 - 5 10 3 Е Термооброблення здійснювалось при 450°С, швидкість нагріву складала - 5°С за хвилину З таблиці видно, що під впливом магнітного поля на плівкостворюючий розчин товщина нанесеного покриття збільшується на ЗО - 70%, що надто суттєво Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
