Ємнісний датчик вологості

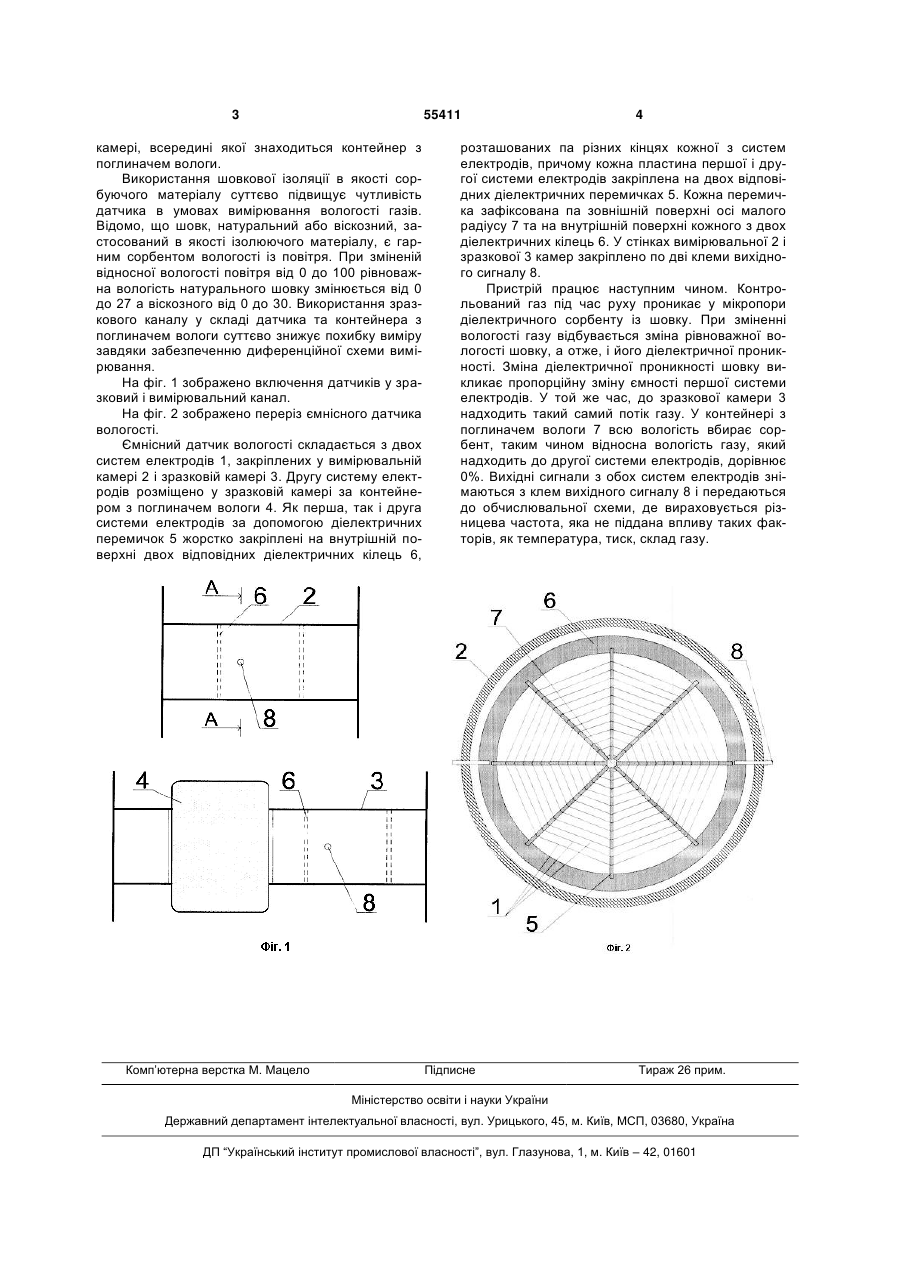

Ємнісний датчик вологості, що являє собою першу систему електродів, закріплену всередині 3 55411 камері, всередині якої знаходиться контейнер з поглиначем вологи. Використання шовкової ізоляції в якості сорбуючого матеріалу суттєво підвищує чутливість датчика в умовах вимірювання вологості газів. Відомо, що шовк, натуральний або віскозний, застосований в якості ізолюючого матеріалу, є гарним сорбентом вологості із повітря. При зміненій відносної вологості повітря від 0 до 100 рівноважна вологість натурального шовку змінюється від 0 до 27 а віскозного від 0 до 30. Використання зразкового каналу у складі датчика та контейнера з поглиначем вологи суттєво знижує похибку виміру завдяки забезпеченню диференційної схеми вимірювання. На фіг. 1 зображено включення датчиків у зразковий і вимірювальний канал. На фіг. 2 зображено переріз ємнісного датчика вологості. Ємнісний датчик вологості складається з двох систем електродів 1, закріплених у вимірювальній камері 2 і зразковій камері 3. Другу систему електродів розміщено у зразковій камері за контейнером з поглиначем вологи 4. Як перша, так і друга системи електродів за допомогою діелектричних перемичок 5 жорстко закріплені на внутрішній поверхні двох відповідних діелектричних кілець 6, Комп’ютерна верстка М. Мацело 4 розташованих па різних кінцях кожної з систем електродів, причому кожна пластина першої і другої системи електродів закріплена на двох відповідних діелектричних перемичках 5. Кожна перемичка зафіксована па зовнішній поверхні осі малого радіусу 7 та на внутрішній поверхні кожного з двох діелектричних кілець 6. У стінках вимірювальної 2 і зразкової 3 камер закріплено по дві клеми вихідного сигналу 8. Пристрій працює наступним чином. Контрольований газ під час руху проникає у мікропори діелектричного сорбенту із шовку. При зміненні вологості газу відбувається зміна рівноважної вологості шовку, а отже, і його діелектричної проникності. Зміна діелектричної проникності шовку викликає пропорційну зміну ємності першої системи електродів. У той же час, до зразкової камери 3 надходить такий самий потік газу. У контейнері з поглиначем вологи 7 всю вологість вбирає сорбент, таким чином відносна вологість газу, який надходить до другої системи електродів, дорівнює 0%. Вихідні сигнали з обох систем електродів знімаються з клем вихідного сигналу 8 і передаються до обчислювальної схеми, де вираховується різницева частота, яка не піддана впливу таких факторів, як температура, тиск, склад газу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
