Гідравлічний пристрій ударного діяння

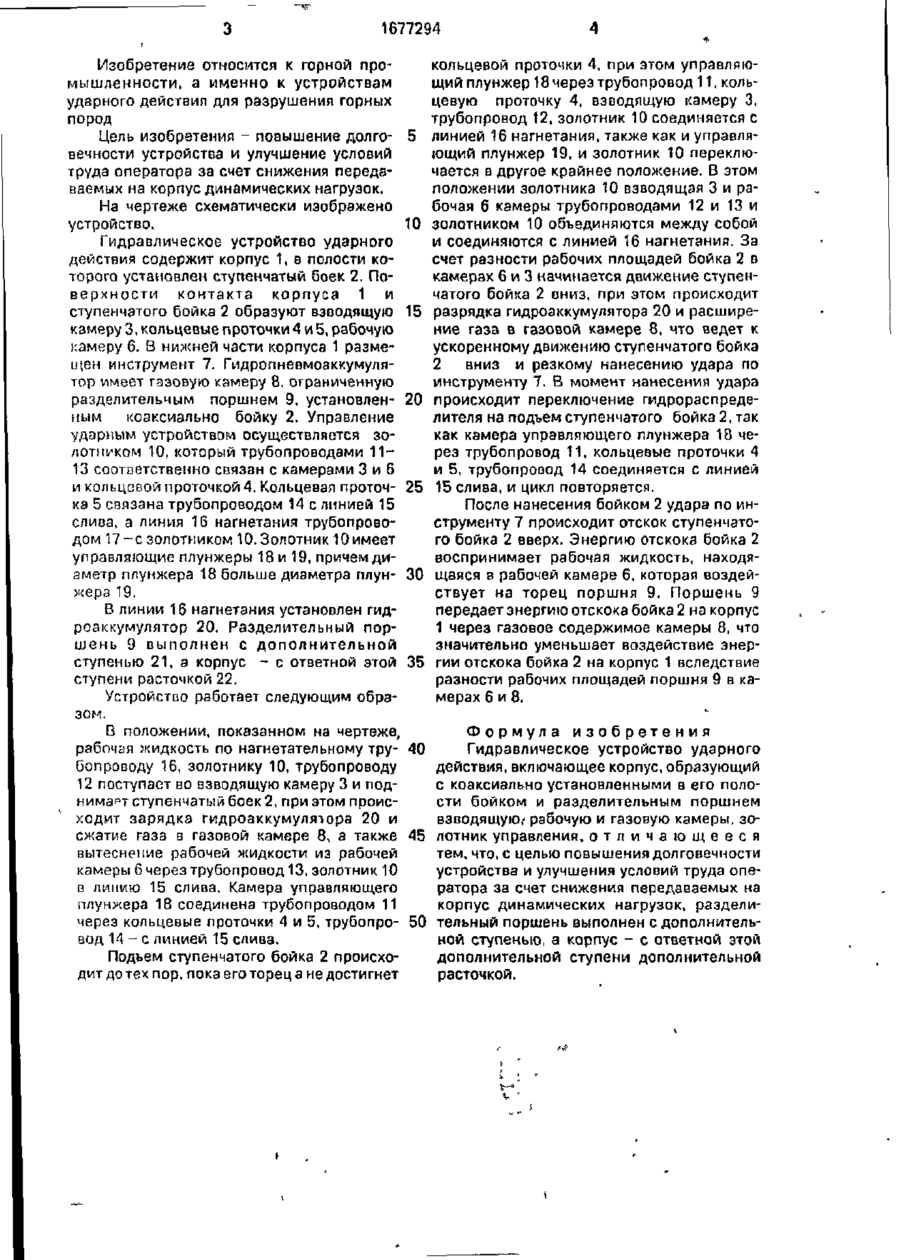

Изобретение относится к горной промышленности и предназначено для ударного разрушения горных пород. Цель 8 повышение долговечности устройства и улучшение условий труда оператора за счет снижения передаваемых на корпус динамических нагрузок. Гидравлическое устройство содержит корпус 1, боек 2 и разделительный поршень 9, образующие взводящую 3, рабочую 6 и газовую 8 камеры. Поршень 9 выполнен с дополнительной ступенью 21, а корпус 1 - с ответной этой ступени 21 дополнительной расточкой 22 Управление ударным устройством осуществляется золотником 10, который трубопроводами 11-13 связан с камерами 3 и 6 и проточкой 4. Энергия отскока бойка 2 воспринимается газом камеры 8 через поршень 9 и жидкость камеры 6. 1 ил. 1677294 кольцевой проточки 4, при этом управляющий плунжер 18 через трубопровод 11,кольцевую проточку 4, взводящую камеру 3, трубопровод 12, золотник 10 соединяется с линией 16 нагнетания, также как и управляющий плунжер 19, и золотник 10 переключается в другое крайнее положение. В этом положении золотника 10 взводящая 3 и рабочая 6 камеры трубопроводами 12 и 13 и золотником 10 объединяются между собой и соединяются с линией 16 нагнетания. За счет разности рабочих площадей бойка 2 в камерах 6 и 3 начинается движение ступенчатого бойка 2 вниз, при .этом происходит разрядка гидроаккумулятора 20 и расширение газа в газовой камере 8, что ведет к ускоренному движению ступенчатого бойка 2 вниз и резкому нанесению удара по инструменту 7. В момент нанесения удара происходит переключение гидрораспределителя на подъем ступенчатого бойка 2, так как камера управляющего плунжера 18 через трубопровод 11, кольцевые проточки 4 и 5, трубопровод 14 соединяется с линией 15 слива, и цикл повторяется. После нанесения бойком 2 удара по инструменту 7 происходит отскок ступенчатого бойка 2 вверх. Энергию отскока бойка 2 воспринимает рабочая жидкость, находящаяся в рабочей камере 6, которая воздействует на торец поршня 9. Поршень 9 передает энергию отскока бойка 2 на корпус В линии 16 нагнетания установлен гид1 через газовое содержимое камеры 8, что роаккумулятор 20. Разделительный порзначительно уменьшает воздействие энершень 9 выполнен с дополнительной ступенью 21, а корпус - с ответной этой 35 гии отскока бойка 2 на корпус 1 вследствие ступени расточкой 22. разности рабочих площадей поршня 9 в камерах 6 и 8. Устройство работает следующим образом. В положении, показанном на чертеже, Формула изобретения рабочая жидкость по нагнетательному тру- 40 Гидравлическое устройство ударного бопроводу 16, золотнику 10, трубопроводу действия, включающее корпус, образующий 12 поступает во взводящую камеру 3 и подс коаксиально установленными в его полонимает ступенчатый боек 2, при этом происсти бойком и разделительным поршнем ходит зарядка гидроаккумулятора 20 и взводящую,' рабочую и газовую камеры, зосжатие газа в газовой камере 8, а также 45 лотник управления,, о т л и ч а ю щ е е с я вытеснение рабочей жидкости из рабочей тем, что, с целью повышения долговечности камеры 6 через трубопровод 13, золотник 10 устройства и улучшения условий труда опев линию 15 слива. Камера управляющего ратора за счет снижения передаваемых на плунжера 18 соединена трубопроводом 11 корпус динамических нагрузок, разделичерез кольцевые проточки 4 и 5, трубопро- 50 тельный поршень выполнен с дополнительвод 14-е линией 15 слива. ной ступенью, а корпус - с ответной этой дополнительной ступени дополнительной Подъем ступенчатого бойка 2 происхорасточкой. дит до тех пор, пока его торец а не достигнет Изобретение относится к горной промышленности, а именно к устройствам ударного действия для разрушения горных пород Цель изобретения - повышение долго- 5 вечности устройства и улучшение условий труда оператора за счет снижения передаваемых на корпус динамических нагрузок. На чертеже схематически изображено устройство. 10 Гидравлическое устройство ударного действия содержит корпус 1, в полости которого установлен ступенчатый боек 2. Поверхности контакта корпуса 1 и ступенчатого бойка 2 образуют взводящую 15 камеру 3, кольцевые проточки 4 и 5, рабочую камеру 6. В нижней части корпуса 1 размещен инструмент 7. Гидропневмоаккумулятор имеет газовую камеру 8, ограниченную разделительным поршнем 9, установлен- 20 ным коаксизльно бойку 2. Управление ударным устройством осуществляется золотишком 10, который трубопроводами 1 1 13 соответственно связан с камерами 3 и 6 и кольцевой проточкой 4. Кольцевал проточ- 25 ка 5 связана трубопроводом 14 с линией 15 слива, а линия 16 нагнетания трубопроводом 17-сзолотником Ю.Золотник 10имеет управляющие плунжеры 18 и 19, причем диаметр плунжера 18 больше диаметра плун- 30 жера 19. 1677294 Редактор М.Келемеш Составитель О.Константинов Техред М.Моргентал Корректор С.Черни Заказ 3095 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
