Теплообмінна труба
Номер патенту: 34307
Опубліковано: 15.02.2001
Автори: Письменний Євген Миколайович, Бурлей Валерій Дмитрович, Мариненко Володимир Іванович, Терех Олександр Михайлович
Текст

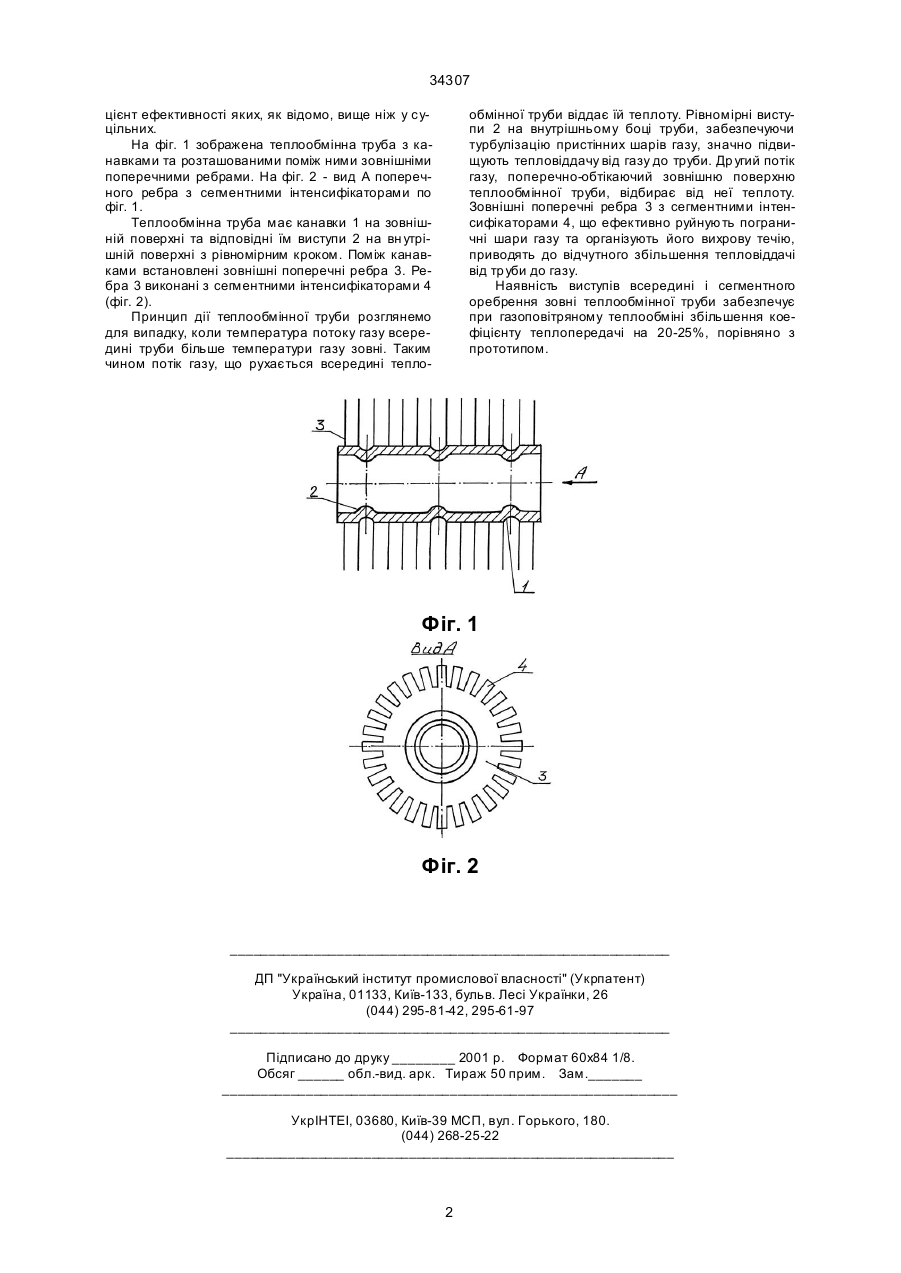

Теплообмінна труба з канавками на зовнішній поверхні, відповідними їм виступами на внутрішній поверхні та зовнішніми поперечними ребрами, розташованими поміж канавками, яка відрізняється тим, що крок канавок на зовнішній поверхні та відповідних їм виступів на внутрішній поверхні рівномірний, а зовнішні поперечні ребра виконані з сегментними інтенсифікаторами. (19) (21) 99063549 (22) 23.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Письменний Євген Миколайович, Бурлей Валерій Дмитрович, Мариненко Володимир Іванович, Терех Олександр Михайлович (73) Національний технічний університет України "Київський політехнічний інститут" 34307 цієнт ефективності яких, як відомо, вище ніж у суцільних. На фіг. 1 зображена теплообмінна труба з канавками та розташованими поміж ними зовнішніми поперечними ребрами. На фіг. 2 - вид А поперечного ребра з сегментними інтенсифікаторами по фіг. 1. Теплообмінна труба має канавки 1 на зовнішній поверхні та відповідні їм виступи 2 на вн утрішній поверхні з рівномірним кроком. Поміж канавками встановлені зовнішні поперечні ребра 3. Ребра 3 виконані з сегментними інтенсифікаторами 4 (фіг. 2). Принцип дії теплообмінної труби розглянемо для випадку, коли температура потоку газу всередині труби більше температури газу зовні. Таким чином потік газу, що рухається всередині тепло обмінної труби віддає їй теплоту. Рівномірні виступи 2 на внутрішньому боці труби, забезпечуючи турбулізацію пристінних шарів газу, значно підвищують тепловіддачу від газу до труби. Др угий потік газу, поперечно-обтікаючий зовнішню поверхню теплообмінної труби, відбирає від неї теплоту. Зовнішні поперечні ребра 3 з сегментними інтенсифікаторами 4, що ефективно руйнують пограничні шари газу та організують його вихрову течію, приводять до відчутного збільшення тепловіддачі від труби до газу. Наявність виступів всередині і сегментного оребрення зовні теплообмінної труби забезпечує при газоповітряному теплообміні збільшення коефіцієнту теплопередачі на 20-25%, порівняно з прототипом. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
