Прилад для імітації роботи пересувного зварювального поста

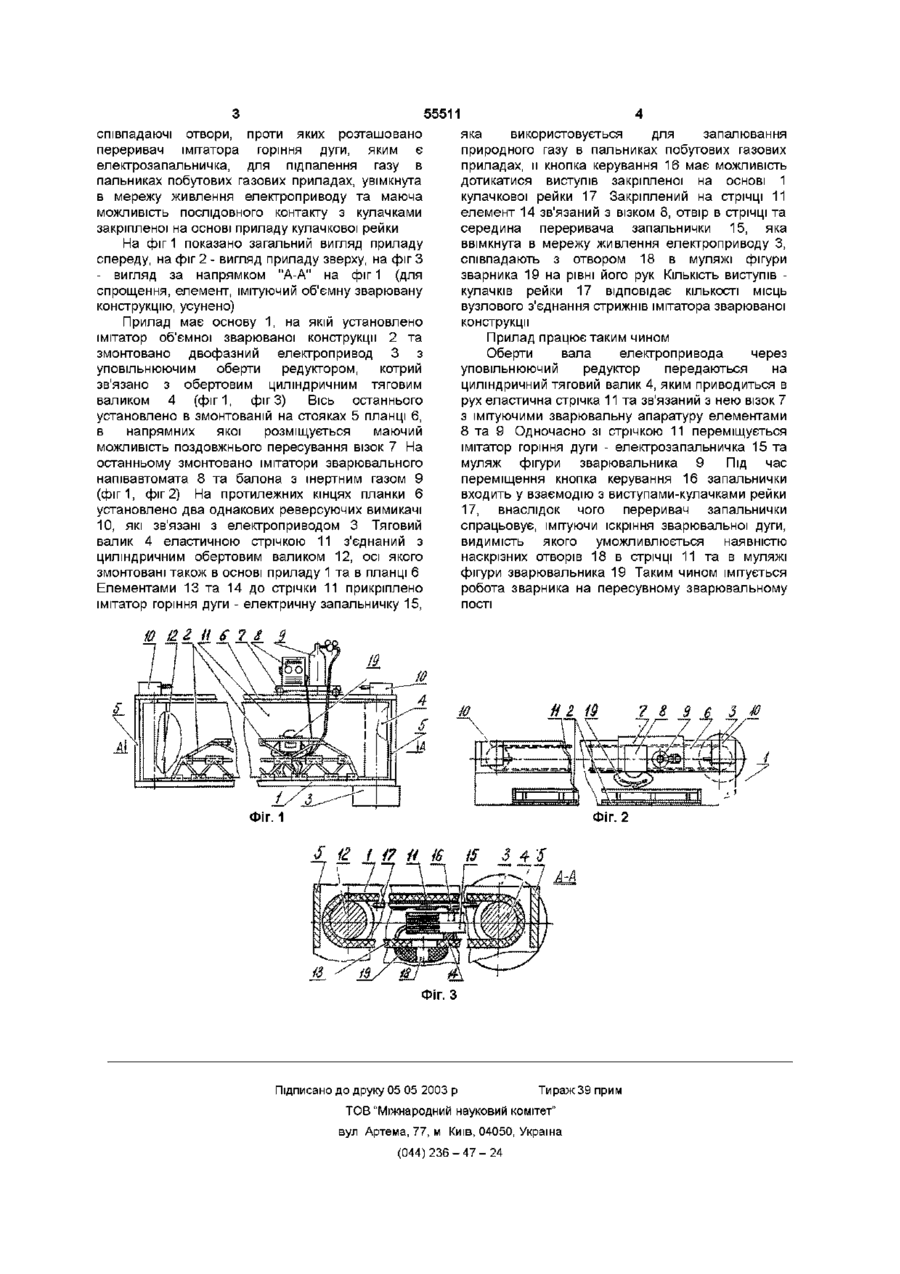

Прилад для імітації роботи пересувного зварювального поста, який складається зі змонтованого на основі імітатора зварної конструкції, з'єднаного з імітатором зварювального обладнання, оснащеного електроприводом, який відрізняється тим, що він містить імітатор фігури електрозварника, імітатор зварювального обладнання складається з імітаторів зварювального напівавтомата і балона інертного газу, встановлених на візку, та імітатора горіння зварювальної дуги, котрі з'єднані з еластичною стрічкою, натягнутою на два обертових валики, один з яких тяговий, з'єднаний через уповільнюючий оберти редуктор з електроприводом, на основі закріплено кулачкову рейку та два стояки, з'єднані у горішній частині планкою з напрямними для візка, на кінцях планки встановлені з'єднані з електроприводом два однакові реверсуючі вимикачі та змонтовані в ній та в основі осі обертових валиків, а в еластичній стрічці та фігурі зварника на рівні його рук виконані співпадаючі отвори, проти яких розташований переривник імітатора горіння дуги, яким є електрозапальничка для підпалення газу в пальниках побутових газових приладів, увімкнута в мережу живлення електроприводу та встановлена з можливістю послідовного контакту з кулачками кулачкової рейки О Прилад належить до унаочнюючих засобів, а саме - для демонстрування особливостей роботи пересувного зварювального поста під час виготовлення великогабаритних металоконструкцій Відомим Є ОПИС складу та принципу роботи пересувного зварювального поста (Фоминых В П , Яковлев А П - "Электросварка" М , "Висш шк", 1976, - С 2 0 - 2 1 , Стеклов О И - "Основы сварочного производства" М , "Высш шк", 1986 с 42, Геворкян В Г - "Основы сварочного дела" М , "Высш шк", 1991 -с 46) Ближчим аналогом до винаходу може бути обраний "Тренажер для обучения навыкам ведения сварки" за авт св SU 1809458 від 15 04 93г, який подібний до заявленого винаходу наступною сукупністю ознак наявністю імітатора зварної конструкції, з'єднаного з імітатором зварного обладнання, оснащеним електроприводом Недоліком відомого приладу є неможливість використання його для імітування роботи зварювального поста в аудиторних умовах В основу винаходу поставлено задачу уможливлення демонстрування зміни просторової орієнтації імітуючих елементів з одночасним імітуванням пульсуючого горіння зварювальної дуги в місцях розташування імітаторів деталей зварюваної металоконструкції Задачу вирішують використанням імітатора фігури зварювальника, імітатора зварювального обладнання, який складається з встановлених на возку імітаторів зварювального напівавтомата з балоном інертного газу, та імітатора горіння зварювальної дуги, котрі зв'язані з еластичною стрічкою, натягнутою на два обертовий валика, один з яких - тяговий з'єднаний через уповільнюючий оберти редуктор з електроприводом, причому на основі приладу закріплено кулачкову рейку та стоянки, з'єднані у горішній частині планкою з напрямними для візка, на обох кінцях якої встановлені з'єднані з електроприводом два однакові реверсуючі вимикачі та змонтовані в ній та в основі приладу осі обертових валиків, а в еластичній стрічці та фігурі зварювальника на рівні його рук виконано ю ю ю 55511 співпадаючі отвори, проти яких розташовано переривач імітатора горіння дуги, яким є електрозапальничка, для під палення газу в пальниках побутових газових приладах, увімкнута в мережу живлення електроприводу та маюча можливість послідовного контакту з кулачками закріпленої на основі приладу кулачкової рейки На фіг 1 показано загальний вигляд приладу спереду, на фіг 2 - вигляд приладу зверху, на фіг З - вигляд за напрямком "А-А" на фіг 1 (для спрощення, елемент, імітуючий об'ємну зварювану конструкцію, усунено) Прилад має основу 1, на якій установлено імітатор об'ємної зварюваної конструкції 2 та змонтовано двофазний електропривод 3 з уповільнюючим оберти редуктором, котрий зв'язано з обертовим циліндричним тяговим валиком 4 (фіг 1, фіг 3) Вісь останнього установлено в змонтованій на стояках 5 планці 6, в напрямних якої розміщується маючий можливість поздовжнього пересування візок 7 На останньому змонтовано імітатори зварювального напівавтомата 8 та балона з інертним газом 9 (фіг 1, фіг 2) На протилежних кінцях планки 6 установлено два однакових реверсуючих вимикачі 10, які зв'язані з електроприводом 3 Тяговий валик 4 еластичною стрічкою 11 з'єднаний з циліндричним обертовим валиком 12, осі якого змонтовані також в основі приладу 1 та в планці 6 Елементами 13 та 14 до стрічки 11 прикріплено імітатор горіння дуги - електричну запальничку 15, яка використовується для запалювання природного газу в пальниках побутових газових приладах, и кнопка керування 16 має можливість дотикатися виступів закріпленої на основі 1 кулачкової рейки 17 Закріплений на стрічці 11 елемент 14 зв'язаний з візком 8, отвір в стрічці та середина переривача запальнички 15, яка ввімкнута в мережу живлення електроприводу З, співпадають з отвором 18 в муляжі фігури зварника 19 на рівні його рук КІЛЬКІСТЬ виступів кулачків рейки 17 відповідає КІЛЬКОСТІ МІСЦЬ вузлового з'єднання стрижнів імітатора зварюваної конструкції Прилад працює таким чином Оберти вала електропривода через уповільнюючий редуктор передаються на циліндричний тяговий валик 4, яким приводиться в рух еластична стрічка 11 та зв'язаний з нею візок 7 з імітуючими зварювальну апаратуру елементами 8 та 9 Одночасно зі стрічкою 11 переміщується імітатор горіння дуги - електрозапальничка 15 та муляж фігури зварювальника 9 Під час переміщення кнопка керування 16 запальнички входить у взаємодію з виступами-кулачками рейки 17, внаслідок чого переривач запальнички спрацьовує, імітуючи іскріння зварювальної дуги, видимість якого уможливлюється наявністю наскрізних отворів 18 в стрічці 11 та в муляжі фігури зварювальника 19 Таким чином імітується робота зварника на пересувному зварювальному пості Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
