Спосіб передачі програм звукового супроводження телевізійного сигналу

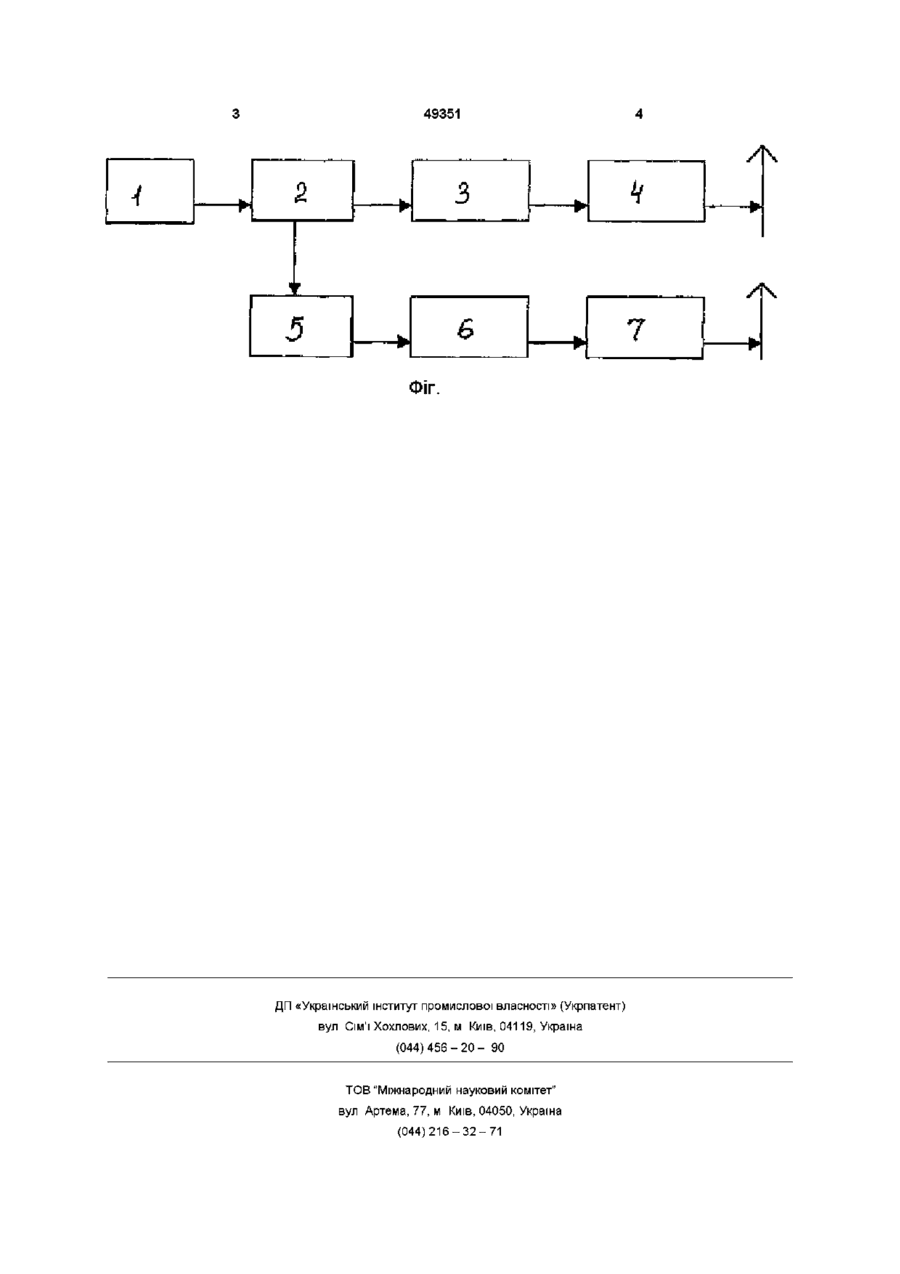

Спосіб передачі програм звукового супроводження телевізійного сигналу, при якому використовують джерело відеосигналу з стереофонічним звуковим супроводженням, який відрізняється тим, що одночасно з звуковим супроводженням телевізійного сигналу здійснюють додатково звукове супроводження з допомогою засобів радіомовлення, при цьому після надходження від джерела телевізійної програми на відеопульт звукового супроводження його розділяють на два напрями, один із яких - телевізійний модулятор, телевізійний передавач, а другий напрям - звуковий пульт радіомовлення, стереомодулятор ФМдіапазонута ФМ-передавач Винахід відноситься до радіотехніки і може використовуватися в телевізійному мовленні для передачі стереофонічного звукового супроводження Відомий спосіб передачі програм звукового супроводження телевізійного сигналу, при якому використовують джерело відеосигналу з стереофонічним звуковим супроводженням, (дивись, наприклад, М Г Локшин, А А Шур и др Справ очник Сети телевизионного и звукового ОВЧ ЧМ вещания М , «Радио и связь» ,1988 стр 79), який вибраний як прототип Але цей спосіб передбачає, що на приймальній стороні встановлений телевізор з стереофонічною акустичною системою В основу винаходу поставлена задача - при передачі програм звукового супроводження телевізійного сигналу забезпечити у телеглядача можливість приймання стереофонічного звукового супроводження при наявності телевізора, який приймає тільки монофонічний сигнал Поставлена задача вирішується тим, що в способі передачі програм звукового супроводження телевізійного сигналу, при якому використовують джерело відеосигналу з стереофонічним звуковим супроводженням, згідно з винаходом, одночасно з звуковим супроводженням телевізійного сигналу здійснюють додатково звукове супроводження з допомогою засобів радіомовлення, при цьому після надходження від джерела телевізійної програми на відеопульт звукового супрово дження, його розділяють на два напрями, один із яких - телевізійний модулятор, телевізійний передавач, а другий напрям - звуковий пульт радіомовлення, стереомодулятор ФМ діапазону та ФМ передавач Передача стереофонічного сигналу на звуковий пульт радіомовлення та його передача в ефір дозволяє на приймальній стороні використовувати стандартний стереофонічний радіоприймач для прослуховування телевізійної передачі Суть способу пояснюється структурною схемою (фіг) Заявлений спосіб здійснюється таким чином З джерела відеосигналу з стереофонічним звуковим супроводженням 1, наприклад DVOпрогравача, сигнал подають на відеопульт 2 і розділяють його на два напрями Один напрям - це відеопульт 2, телевізійний модулятор 3 і телевізійний передавач 4 Другий напрям - відеопульт 2, звуковий пульт радіомовлення 5, стереомодулятор 6 ФМ діапазону та ФМ передавач 7 На приймальній стороні телеглядач приймає відеосигнал з телевізора, а стереозвук з радіоприймача Запропонований спосіб передачі можливий при наявності у компанії, яка веде передачу, джерел телемовлення та радіомовлення Спосіб доцільно використовувати при телевізійних передачах у НІЧНІ часи, тобто в ті часи, коли система радіомовлення, звичайно, не використовується (О 49351 4 г к 3 г F 5 е • Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 7 А
