Спосіб передачі цифрового широкополосного сигналу по лініях ієрархічної системи передачі

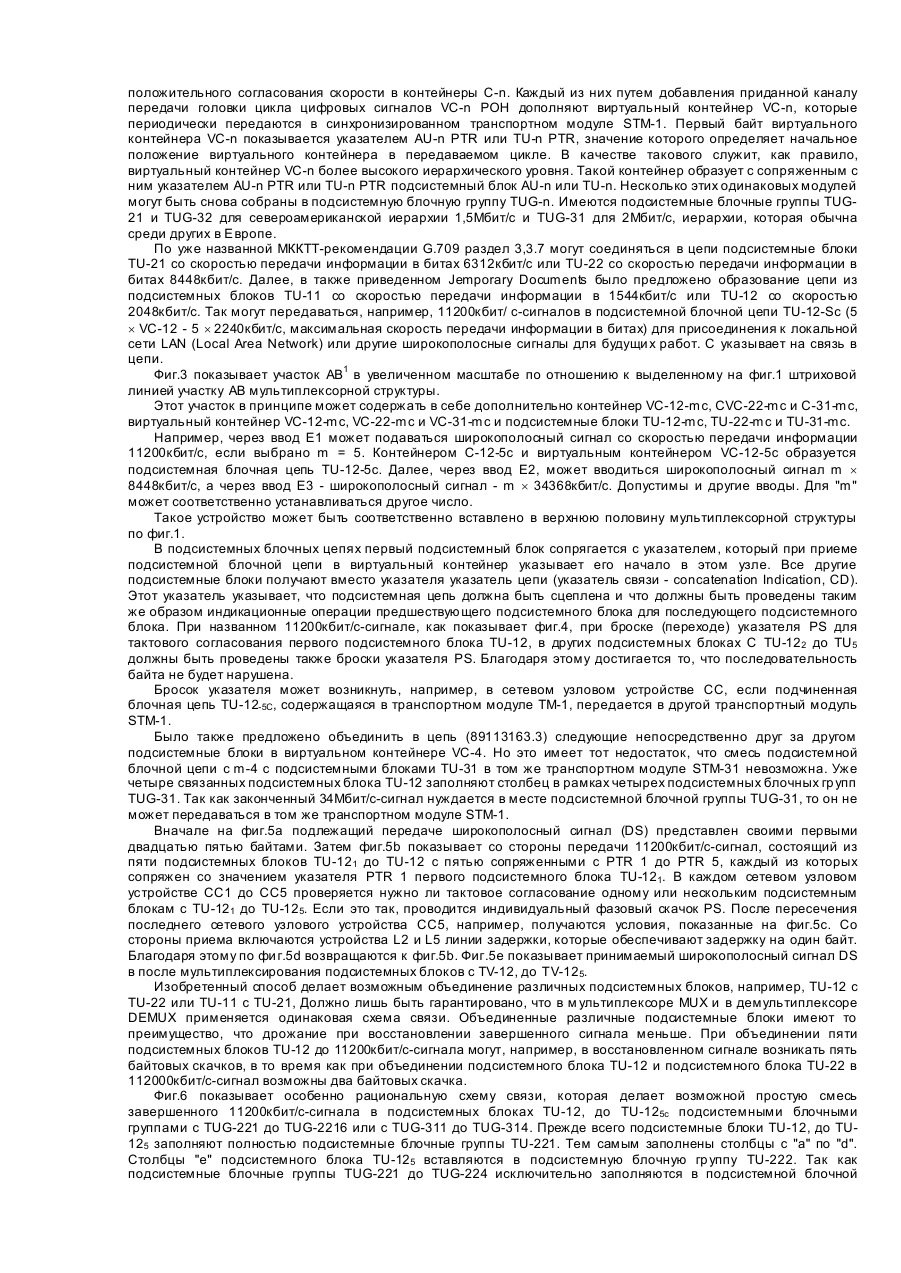

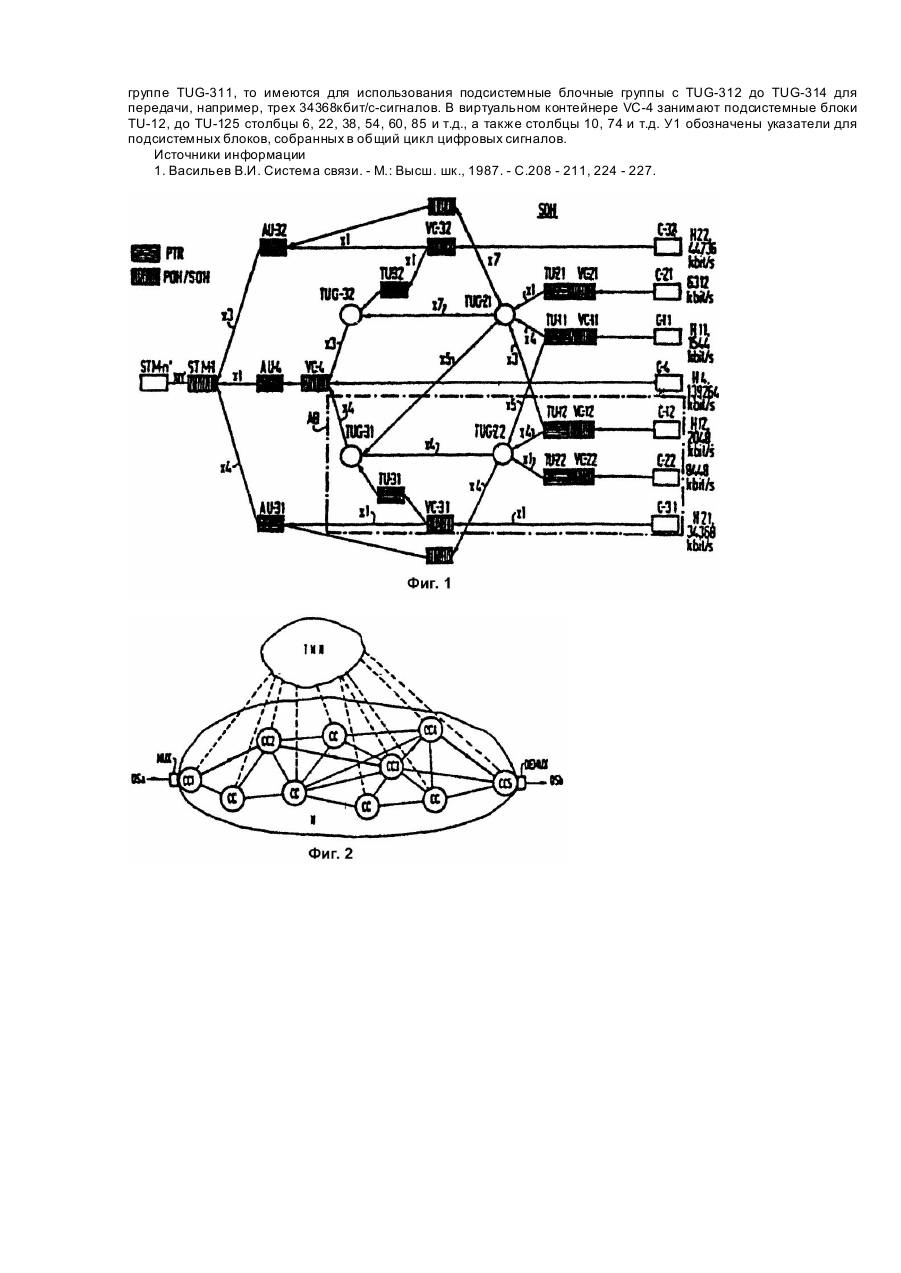

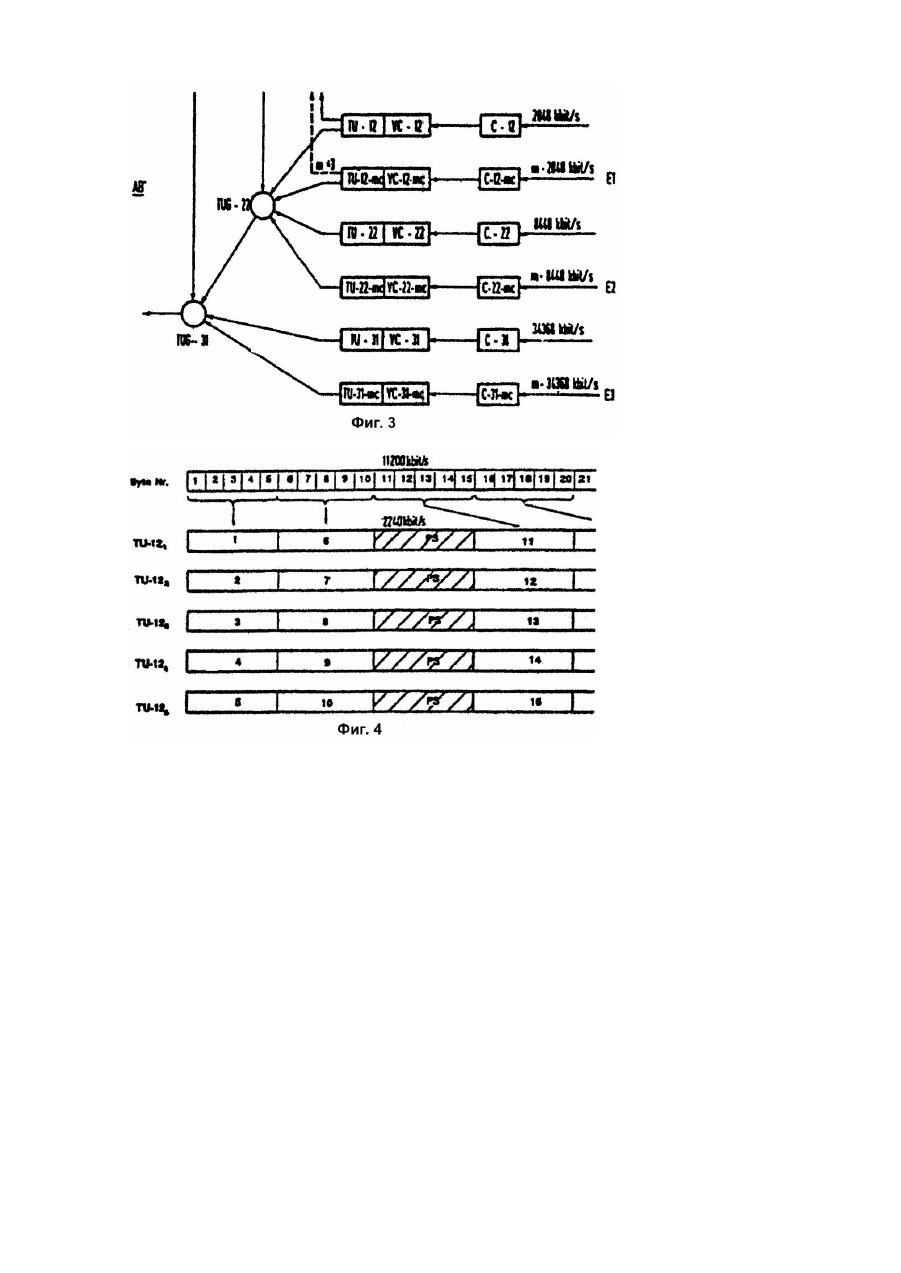

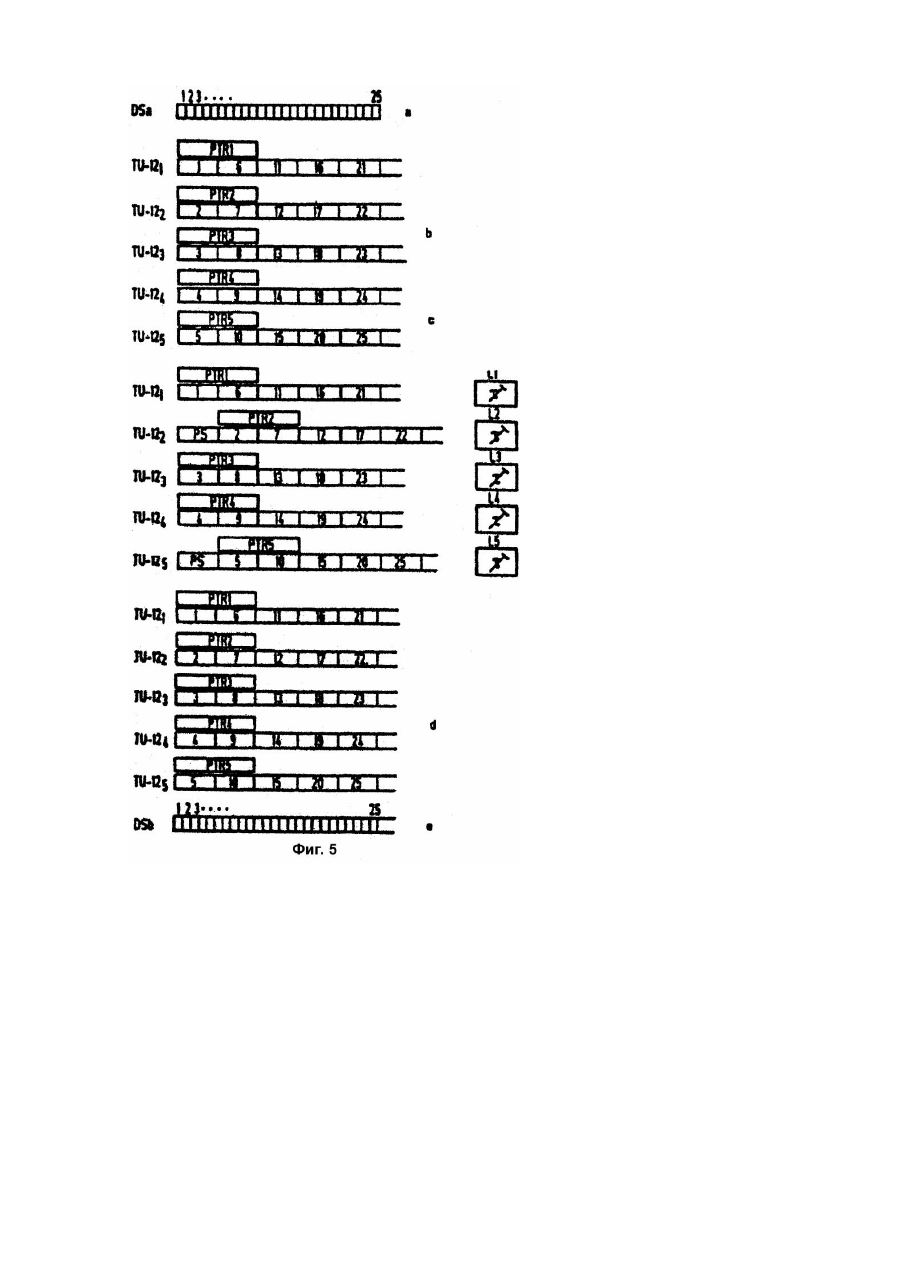

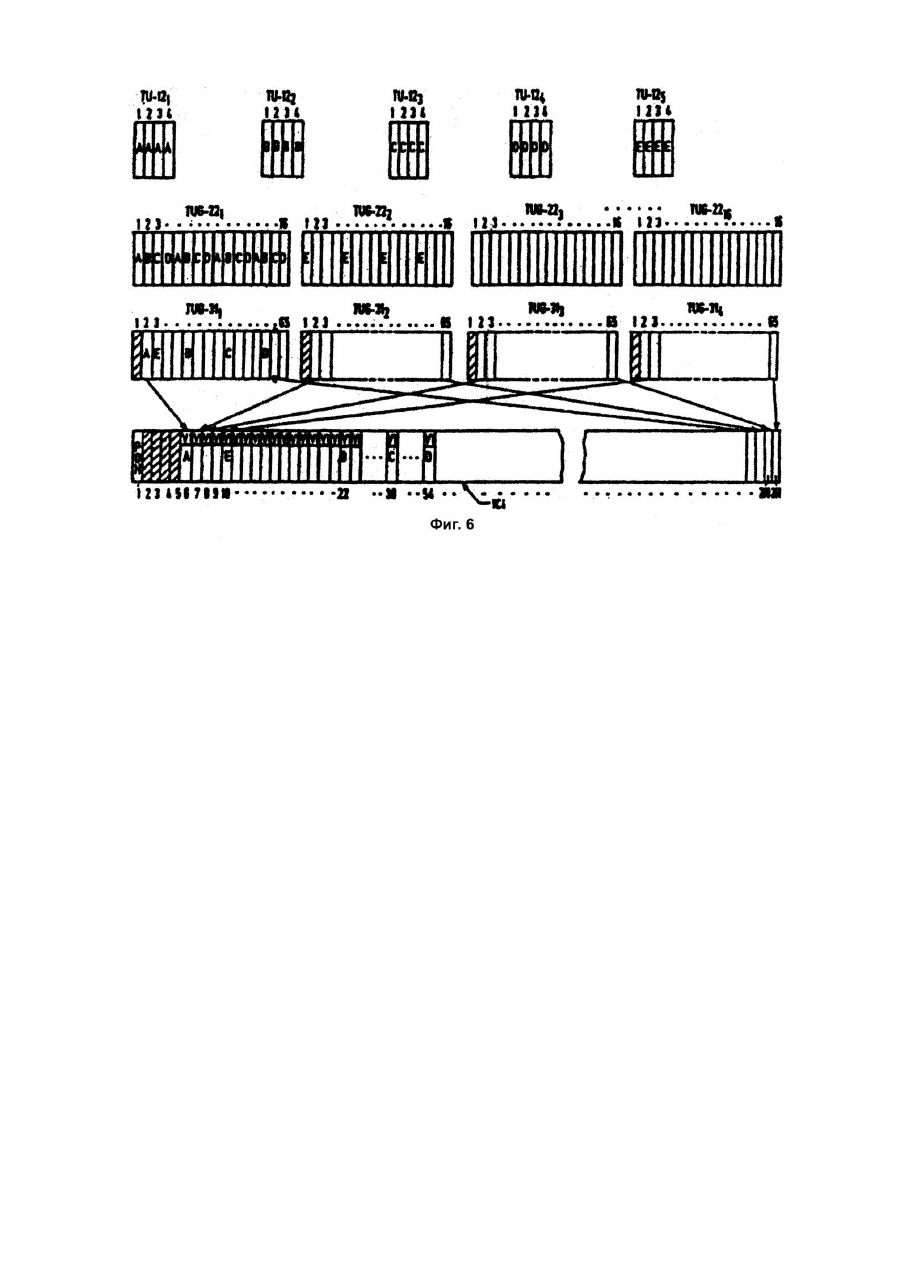

Изобретение относится к способу передачи цифрового широкополосного сигнала со скоростью передачи информации в битах промежуточного иерархического уровня через мультиплексор, через участок в управляемой центральным блоком сети с сетевыми узловыми устройствами и через демультиплексор синхронной цифровой мультиплексорной иерархии. В североамериканской иерархии применяются скорости передачи информации в битах, равные 1544кбит/с, 6312кбит/с и 44736кбит/с, европейская иерархия работает среди других со скоростями 2048кбит/с, 8448кбит/с, 34368кбит/с. Скорости в промежуточных иерархических уровнях могут образовываться из кратных этим скоростям передачи информации. Синхронно-цифровая мультиплексорная иерархия (SDH) определена в рекомендациях МККТТ (международного консультативного комитета по телефонии и телеграфии) G.707, G.708 и G.709. По названной последней рекомендации предусмотрена также передача подсистемной блочной цепи. На встрече (Transmission and Multiplexing) no вопросам передачи и мультиплексирования в Брюсселе с 24 по 28.04.1989 Европейского института по стандартам передачи информации (ETS) была предложена мультиплексорная структура, а в Aveiro от 23 до 28.10.1989, были предложены модификации образования, подсистемных блочных цепей в Temporary Documents N42, 62 и 110. Известен способ передачи цифрового широкополосного сигнала по линиям иерархической системы передачи через мультиплексор, участок в управляемой центральным блоком сети с устройствами узлов связи и через демультиплексорное устройство, при котором состоящий из пакетов импульсов широкополосный сигнал разделяют в параллельную структуру из множества блоков пакетов импульсов, причем первый указатель придают первому блоку пакетов импульсов [1]. Однако каждое сетевое узловое устройство должно иметь машинное программное обеспечение для обработки этого указателя связи и для совместного скачка указателей подчиненной блочной цепи. Это требует специального управления и применения специальных программных средств, что существенно удорожает процесс передачи сигнала. Кроме того, подсистемные блоки подсистемной блочной цепи всегда передают последовательно, что ограничивает возможности передачи. В основу изобретения поставлена задача расширения возможностей передачи при одновременном снижении затрат в способе передачи цифрового широкополосного сигнала по линиям иерархической системы передачи через мультиплексор, участок в управляемой центральным блоком сети с устройствами связи и через демультиплексорное устройство путем передачи однозначного указателя первого блока пакетов импульсов последующим блокам пакетов импульсов и передачи последних независимо друг от др уга, а также путем задержки опережающих блоков пакетов импульсов, что обеспечивает возможность объединения подсистемных блоков и передачи подчиненных блочных цепей, которые могут содержать в себе как подсистемные блоки, так и подсистемные блочные группы, а также оба вида, и тем самым осуществления отдельной передачи блоков и получение суммарной временной задержки в устройстве передачи и в звене задержки постоянной во всех блоках, что исключает необходимость осуществления специального управления и применения специальных программных средств. Поставленная задача достигается тем, что согласно способу передачи цифрового широкополосного сигнала по линиям иерархической системы передачи через мультиплексор, участок в управляемой центральным блоком сети с устройствами узлов связи и через демультиплексорное устройство, при котором состоящий из пакетов импульсов широкополосный сигнал разделяют в параллельную структур у из множества блоков пакетов импульсов, причем первый указатель придают первому блоку пакетов импульсов, согласно изобретения, соответственно указатель, который имеет то же самое значение, придают также последующим блокам пакетов импульсов, причем блоки пакетов импульсов передают независимо друг от друга, и временное поступление блоков пакетов импульсов распознают на стороне приема путем контроля их указателей и восстанавливают первоначальную параллельную стр уктуру блоков пакетов импульсов за счет задержки опережающих блоков пакетов импульсов. При этом параллельную структур у. формируют из множества групп блоков пакетов импульсов или из по меньшей мере одного блока пакетов-импульсов и по меньшей мере одной группы блоков пакетов импульсов. Изобретение базируется на знании того, что подсистемные блоки могут независимо друг от друга передаваться по выбранному участку и что сетевые узловые устройства при этом не должны иметь никаких сведений об образовании цепи. На фиг.1 показана SDH-мультиплексорная структура; на фиг.2 - SDH-пepeдающая сеть; на фиг.3 - SDHмультиплексорная структура также и для подсистемных блочных цепей; на фиг.4 - скачок указателя известного вида пяти подсистемных блоков TU-12 в 112000кбит/с-сигнале; на фиг.5 - весь способ (а-е-операции предлагаемого способа); на фиг.6 - вставки (ввод) 11200кбит/с-сигнала в виде подсистемной блочной цепи TU12-5c в виртуальный контейнер VC-4. Фиг.1 показывает ставшую известной при ТМЗ-встрече мультиплексорную структур у. Обозначают A - участок, AU -блок управления, C - контейнер, H - цифровой сигнал, POH - приданная каналу передачи головка цикла цифровых сигналов (pathoverhead), PTR-указатель (pointer), SOH - головка цикла цифровых сигналов для отрезка передачи (section overhead), STM - синхронизированный транспортный модуль (сети), TU - блок подсистемы (подчиненный блок), TUG - гр уппа блоков подсистемы и VC - виртуальный контейнер (virtual container). Вместо цифр после C, TU, TUG и VC ниже в общем случае ставится "n". При магистралях указывается, сколько предусмотрено параллельных линий. Фиг.2 показывает сеть N для синхронной мультиплексорной иерархии SDH с сетевыми узловыми устройствами (с перекрестной связью) (Cross Corned) CC и с центральным блоком (сетью управления телекоммуникации - Telecommunication Management Network), который управляет этой сетью. Толстой линией отмечен находящийся между мультиплексором MUX и демультиплексором DEMUX и предусматриваемый с сетевыми узловыми устройствами с CC1 до CC5 участок. При этом представлено только одно передаточное устройство. Подлежащие передаче широкополосные сигналы DS вводятся в мультиплексор M с помощью положительного согласования скорости в контейнеры C-n. Каждый из них путем добавления приданной каналу передачи головки цикла цифровых сигналов VC-n POH дополняют виртуальный контейнер VC-n, которые периодически передаются в синхронизированном транспортном модуле STM-1. Первый байт виртуального контейнера VC-n показывается указателем AU-n PTR или TU-n PTR, значение которого определяет начальное положение виртуального контейнера в передаваемом цикле. В качестве такового служит, как правило, виртуальный контейнер VC-n более высокого иерархического уровня. Такой контейнер образует с сопряженным с ним указателем AU-n PTR или TU-n PTR подсистемный блок AU-n или TU-n. Несколько этих одинаковых модулей могут быть снова собраны в подсистемную блочную группу TUG-n. Имеются подсистемные блочные группы TUG21 и TUG-32 для североамериканской иерархии 1,5Мбит/с и TUG-31 для 2Мбит/с, иерархии, которая обычна среди других в Европе. По уже названной МККТТ-рекомендации G.709 раздел 3,3.7 могут соединяться в цепи подсистемные блоки TU-21 со скоростью передачи информации в битах 6312кбит/с или TU-22 со скоростью передачи информации в битах 8448кбит/с. Далее, в также приведенном Jemporary Documents было предложено образование цепи из подсистемных блоков TU-11 со скоростью передачи информации в 1544кбит/с или TU-12 со скоростью 2048кбит/с. Так могут передаваться, например, 11200кбит/ c-сигналов в подсистемной блочной цепи TU-12-Sc (5 ´ VC-12 - 5 ´ 2240кбит/с, максимальная скорость передачи информации в битах) для присоединения к локальной сети LAN (Local Area Network) или другие широкополосные сигналы для будущи х работ. C указывает на связь в цепи. Фиг.3 показывает участок AB1 в увеличенном масштабе по отношению к выделенному на фиг.1 штриховой линией участку AB мультиплексорной структуры. Этот участок в принципе может содержать в себе дополнительно контейнер VC-12-mc, CVC-22-mc и C-31-mc, виртуальный контейнер VC-12-mc, VC-22-mc и VC-31-mc и подсистемные блоки TU-12-mc, TU-22-mc и TU-31-mc. Например, через ввод E1 может подаваться широкополосный сигнал со скоростью передачи информации 11200кбит/с, если выбрано m = 5. Контейнером C-12-5c и виртуальным контейнером VC-12-5c образуется подсистемная блочная цепь TU-12-5c. Далее, через ввод E2, может вводиться широкополосный сигнал m ´ 8448кбит/с, а через ввод E3 - широкополосный сигнал - m ´ 34368кбит/с. Допустимы и другие вводы. Для "m" может соответственно устанавливаться другое число. Такое устройство может быть соответственно вставлено в верхнюю половину мультиплексорной структуры по фиг.1. В подсистемных блочных цепях первый подсистемный блок сопрягается с указателем, который при приеме подсистемной блочной цепи в виртуальный контейнер указывает его начало в этом узле. Все другие подсистемные блоки получают вместо указателя указатель цепи (указатель связи - concatenation Indication, CD). Этот указатель указывает, что подсистемная цепь должна быть сцеплена и что должны быть проведены таким же образом индикационные операции предшествующего подсистемного блока для последующего подсистемного блока. При названном 11200кбит/с-сигнале, как показывает фиг.4, при броске (переходе) указателя PS для тактового согласования первого подсистемного блока TU-12, в других подсистемных блоках C TU-122 до TU5 должны быть проведены также броски указателя PS. Благодаря этому достигается то, что последовательность байта не будет нарушена. Бросок указателя может возникнуть, например, в сетевом узловом устройстве CC, если подчиненная блочная цепь TU-12-5C, содержащаяся в транспортном модуле TM-1, передается в другой транспортный модуль STM-1. Было также предложено объединить в цепь (89113163.3) следующие непосредственно друг за другом подсистемные блоки в виртуальном контейнере VC-4. Но это имеет тот недостаток, что смесь подсистемной блочной цепи с m-4 с подсистемными блоками TU-31 в том же транспортном модуле STM-31 невозможна. Уже четыре связанных подсистемных блока TU-12 заполняют столбец в рамках четырех подсистемных блочных гр упп TUG-31. Так как законченный 34Мбит/с-сигнал нуждается в месте подсистемной блочной группы TUG-31, то он не может передаваться в том же транспортном модуле STM-1. Вначале на фиг.5a подлежащий передаче широкополосный сигнал (DS) представлен своими первыми двадцатью пятью байтами. Затем фиг.5b показывает со стороны передачи 11200кбит/с-сигнал, состоящий из пяти подсистемных блоков TU-121 до TU-12 с пятью сопряженными с PTR 1 до PTR 5, каждый из которых сопряжен со значением указателя PTR 1 первого подсистемного блока TU-121. В каждом сетевом узловом устройстве CC1 до CC5 проверяется нужно ли тактовое согласование одному или нескольким подсистемным блокам с TU-121 до TU-125. Если это так, проводится индивидуальный фазовый скачок PS. После пересечения последнего сетевого узлового устройства CC5, например, получаются условия, показанные на фиг.5c. Со стороны приема включаются устройства L2 и L5 линии задержки, которые обеспечивают задержку на один байт. Благодаря этому по фи г.5d возвращаются к фиг.5b. Фиг.5e показывает принимаемый широкополосный сигнал DS в после мультиплексирования подсистемных блоков с TV-12, до TV-125. Изобретенный способ делает возможным объединение различных подсистемных блоков, например, TU-12 с TU-22 или TU-11 с TU-21, Должно лишь быть гарантировано, что в м ультиплексоре MUX и в демультиплексоре DEMUX применяется одинаковая схема связи. Объединенные различные подсистемные блоки имеют то преимущество, что дрожание при восстановлении завершенного сигнала меньше. При объединении пяти подсистемных блоков TU-12 до 11200кбит/с-сигнала могут, например, в восстановленном сигнале возникать пять байтовых скачков, в то время как при объединении подсистемного блока TU-12 и подсистемного блока TU-22 в 112000кбит/с-сигнал возможны два байтовых скачка. Фиг.6 показывает особенно рациональную схему связи, которая делает возможной простую смесь завершенного 11200кбит/с-сигнала в подсистемных блоках TU-12, до TU-125c подсистемными блочными группами с TUG-221 до TUG-2216 или с TUG-311 до TUG-314. Прежде всего подсистемные блоки TU-12, до TU125 заполняют полностью подсистемные блочные группы TU-221. Тем самым заполнены столбцы с "a" по "d". Столбцы "e" подсистемного блока TU-125 вставляются в подсистемную блочную гр уппу TU-222. Так как подсистемные блочные группы TUG-221 до TUG-224 исключительно заполняются в подсистемной блочной группе TUG-311, то имеются для использования подсистемные блочные группы с TUG-312 до TUG-314 для передачи, например, трех 34368кбит/с-сигналов. В виртуальном контейнере VC-4 занимают подсистемные блоки TU-12, до TU-125 столбцы 6, 22, 38, 54, 60, 85 и т.д., а также столбцы 10, 74 и т.д. У1 обозначены указатели для подсистемных блоков, собранных в общий цикл цифровых сигналов. Источники информации 1. Васильев В.И. Система связи. - М.: Высш. шк., 1987. - С.208 - 211, 224 - 227.
