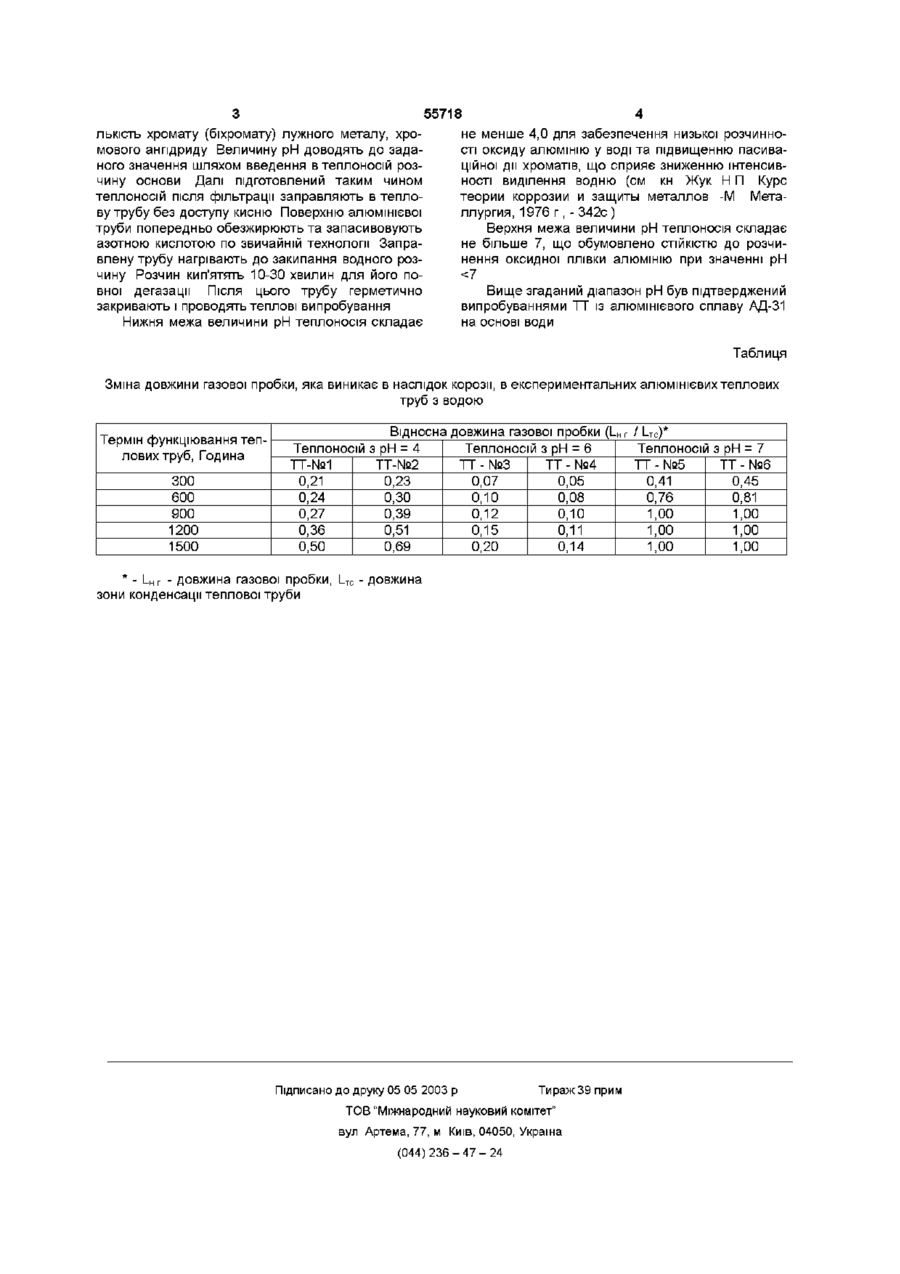

Спосіб підготування теплоносія

Спосіб підготування теплоносія на основі води для заправлення теплової труби із алюмінію та його сплавів, що включає дистиляцію і деаерацію води, коригування рН в заданих межах та заправку без доступу кисню, який відрізняється тим, що в дистильовану воду додають хромати (біхромати) лужних металів або хромовий ангідрид (хромову кислоту), а для коригування рН до 4-7 використовують розчини основ Винахід відноситься до галузі теплотехніки, а більш конкретніше до технології виготовлення теплопередаючих пристроїв в тому числі теплових труб (ТТ) і може бути використаний в виробництві при виготовлені теплових труб із алюмінію та його сплавів для потреб промислової енергетики, металурги, космічної техніки, суднобудування Відомо спосіб підготування теплоносія на основі аміаку для заправки теплової труби із алюмінієвого сплаву спосіб полягає в тому, що додатково в теплоносій вводять нітрат амонію при наступному співвідношенні мас в % нітрат амонію 1,2-1,5, аміак решта [АССРСР №1726961 МКИ F28D 15/02, БИ №14,1992 г ] Цей спосіб підготування теплоносія забезпечує тривале функціонування теплової труби при незмінних теплопередавальних характеристик Але теплотехнічні характеристики теплової труби віще 70°С суттєво знижуються Найбільш близьким по досягаемому технічному результату до заявляемого є спосіб підготування теплоносія на основі води, для теплової труби виготовленої із сталі, який включає дистиляцію теплоносія, його деаерацію і підлужування до створення рН в межах 7,8 - 9,6 з наступною заправкою, при цьому підлужування та заправку проводять без доступу кисню, а в якості речовини для підлужування використовують Fe(OH)2 Відомо, ЩО процеси в теплових трубах із алюмінію, а саме корозійні явища близькі до тих, які простежуються для труб на основі сталі (Рассамакин Б М , Гомеля Н Д , Хайрнасов С М , Рассама кин А Б Исследование рабочих характеристик стальных и алюминиевых двухфазных термосифонов с водой Пром теплотехника -2001 -Т 23 №6 -С 29-33) Погіршення теплопередачі (збільшення термічного опору) зв'язано з тим, що з часом оксидна плівка на поверхні алюмінію руйнується, що сприяє взаємодії металу з водою з виділенням водню Поступово зона конденсації заповнюється газом (воднем), що зменшує ефективну и довжину та збільшує термічний опір теплової труби Ці процеси скорочують ресурс роботи теплової труби В основу винаходу поставлено задачу розробити спосіб підготування теплоносія на основі води для теплової труби із алюмінію або його сплавів шляхом введення інших інгібіторів корозії, що дозволить зменшити масогабаритні показники, знизити корозійну агресивність теплоносія по відношенню до металу корпусу ТТ (алюмінієвого сплаву) та підвищити ресурс ТТ Поставлена задача вирішується тим, що в способі підготування теплоносія на основі води для заправлення теплової труби із алюмінію, що включає дистиляцію і деаерацію води, корегування рН в заданих межах та заправку без доступу кисню, новим є те, що в дистильовану воду додають хромати (біхромати) лужних металів, або хромовий ангідрид (хромова кислота), а для коригування рН до 4 - 7 використовують розчини основ Спосіб підготування теплоносія на основі води для теплових труб із алюмінію та його сплавів здійснюють наступним чином В дистильовану воду вносять розраховану кі 00 1 ю ю 55718 лькість хромату (біхромату) лужного металу, хромового ангідриду Величину рН доводять до заданого значення шляхом введення в теплоносій розчину основи Далі підготовлений таким чином теплоносій після фільтрації заправляють в теплову трубу без доступу кисню Поверхню алюмінієвої труби попередньо обезжирюють та запасивовують азотною кислотою по звичайній технології Заправлену трубу нагрівають до закипання водного розчину Розчин кип'ятять 10-30 хвилин для його повної дегазації Після цього трубу герметично закривають і проводять теплові випробування Нижня межа величини рН теплоносія складає не менше 4,0 для забезпечення низької розчинності оксиду алюмінію у воді та підвищенню пасиваційної дії хроматів, що сприяє зниженню інтенсивності виділення водню (см кн Жук Н П Курс теории коррозии и защиты металлов -М Металлургия, 1976 г, -342с) Верхня межа величини рН теплоносія складає не більше 7, що обумовлено СТІЙКІСТЮ до розчинення оксидної плівки алюмінію при значенні рН
