Система підготування та подачі водопаливної емульсії в двигун внутрішнього згоряння

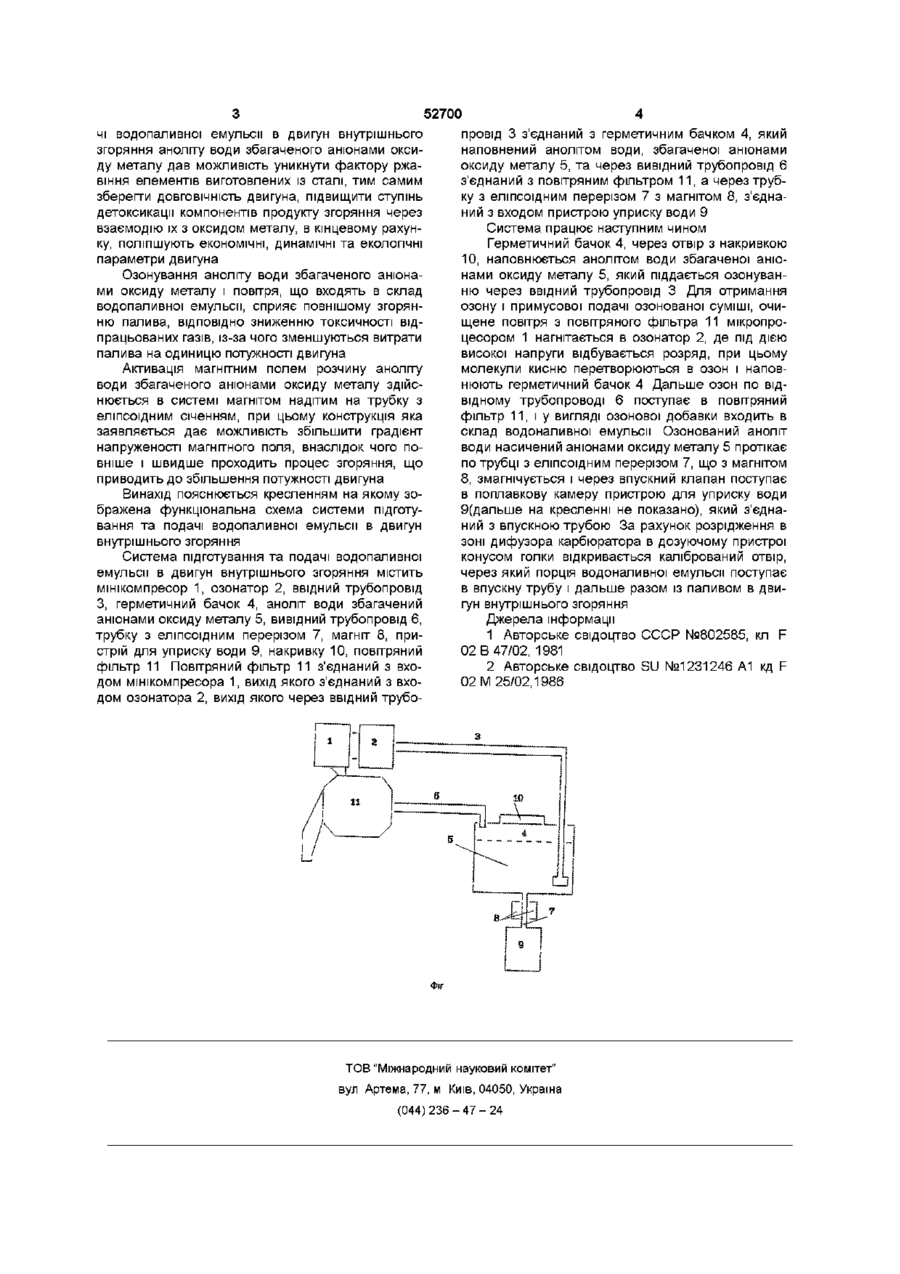

1 Система підготування та подачі водопаливноі емульсії в двигун внутрішнього згоряння, що містить магістраль води з бачком, пристрій для уприскування води і повітряний фільтр, яка відрізняється тим, що в неї введені озонатор і міні-компресор, бачок виконаний герметичним, один вихід бачка з'єднаний з повітряним фільтром, а вхід з'єднаний з виводом озонатора, вхід якого з'єднаний з виходом міні-компресора, вхід якого з'єднаний з повітряним фільтром, а другий вихід бачка через трубку еліпсоїдного перерізу з'єднаний з пристроєм уприскування води 2 Система за п 1, яка відрізняється тим, що на трубці еліпсоїдного перерізу установлений магніт 3 Система за п 1, яка відрізняється тим, що як вода використовується аноліт води, збагачений аніонами оксиду металу Винахід відноситься до галузі машинобудування, зокрема до систем подачі водоналивної суміші в двигун внутрішнього згоряння Відомий спосіб роботи двигуна внутрішнього згоряння [1], який полягає втому, що в циліндр до падивноповітряної суміші з визначеним оптимальним співвідношенням додається, вприскуванням, вагова частка води Цьому способу притаманні недоліки, які проявляються в невисокій ефективності детоксикації відпрацьованих газів, а також в зниженні ККД двигуна Більш близькою по технічному рішенню є система підготовлення і подачі водоналивної емульсії в двигун внутрішнього згоряння [2], яка містить магістраль води з бачком, регулюючий пристрій, паливну магістраль з бачком, помпою, електромагнітним клапаном і пристрій для уприску суміші Однак, ця система несе в собі вади властиві негативному впливові води на елементи внутрішньої частини двигуна, а саме на циліндр, поршневі кільця, клапани, які піддаються ржавінню, що позначається на ДОВГОВІЧНОСТІ двигуна, також невисока ефективність детоксикації відпрацьованих газів В основу винаходу поставлена задача удосконалити систему підготування та подачі водоналивної емульсії в двигун внутрішнього згоряння шляхом введення озонатора і мікрокомпресора, які дозволили б збагачувати озоном, а магнітом змагнічувати водоналивну суміш, тим самим сприяти повнішому згорянню палива, внаслідок чого знижується токсичність відпрацьованих газів, збільшується потужність двигуна, а використання аноліту води збагаченого аніонами оксиду металу дало б можливість уникнути ржавіння деталей двигуна, що збільшило б ресурс деталей камери згоряння двигуна Поставлене завдання вирішується тим, що в систему підготування і подачі водоналивної емульсії в двигун внутрішнього згоряння, яка містить магістраль води з бачком і пристрій для уприску води, згідно з винаходом додатково введено озонатор і мінікомпресор, причому бачок виконаний герметичним, один вихід якого з'єднаний з повітряним фільтром, а вхід з'єднаний з виходом озонатора, якого вхід з'єднаний з виходом МІНІКОМПресора, якого вхід з'єднаний з повітряним фільтром, а другий вихід бачка через еліпсоїдну трубку з'єднаний з пристроєм уприску води Поставлене завдання вирішується й тим, що згідно винаходу на трубку з еліпсоїдним січенням встановлений магніт А також поставлене завдання вирішується й тим, що згідно винаходу герметичний бачок заправлений анолітом води збагаченої аніонами оксидом металу Використання в системі приготування та пода О о о ю 52700 провід 3 з'єднаний з герметичним бачком 4, який наповнений анолітом води, збагаченої аніонами оксиду металу 5, та через вивідний трубопровід 6 з'єднаний з повітряним фільтром 11, а через трубку з еліпсоїдним перерізом 7 з магнітом 8, з'єднаний з входом пристрою уприску води 9 Система працює наступним чином Герметичний бачок 4, через отвір з накривкою 10, наповнюється анолітом води збагаченої аніонами оксиду металу 5, який піддається озонуванню через ввідний трубопровід 3 Для отримання озону і примусової подачі озонованої суміші, очищене повітря з повітряного фільтра 11 мікропроцесором 1 нагнітається в озонатор 2, де під дією високої напруги відбувається розряд, при цьому молекули кисню перетворюються в озон і наповнюють герметичний бачок 4 Дальше озон по відвідному трубопроводі 6 поступає в повітряний фільтр 11, і у вигляді озонової добавки входить в склад водоналивної емульсії Озонований аноліт води насичений аніонами оксиду металу 5 протікає по трубці з еліпсоїдним перерізом 7, що з магнітом 8, змагнічується і через впускний клапан поступає в поплавкову камеру пристрою для уприску води 9(дальше на кресленні не показано), який з'єднаний з впускною трубою За рахунок розрідження в зоні дифузора карбюратора в дозуючому пристрої конусом голки відкривається калібрований отвір, через який порція водоналивної емульсії поступає в впускну трубу і дальше разом із паливом в двигун внутрішнього згоряння чі водопаливної емульсії в двигун внутрішнього згоряння аноліту води збагаченого аніонами оксиду металу дав можливість уникнути фактору ржавіння елементів виготовлених із сталі, тим самим зберегти ДОВГОВІЧНІСТЬ двигуна, підвищити ступінь детоксикації компонентів продукту згоряння через взаємодію їх з оксидом металу, в кінцевому рахунку, поліпшують економічні, динамічні та екологічні параметри двигуна Озонування аноліту води збагаченого аніонами оксиду металу і повітря, що входять в склад водопаливної емульсії, сприяє повнішому згорянню палива, ВІДПОВІДНО зниженню токсичності відпрацьованих газів, із-за чого зменшуються витрати палива на одиницю потужності двигуна Активація магнітним полем розчину аноліту води збагаченого аніонами оксиду металу здійснюється в системі магнітом надітим на трубку з еліпсоїдним січенням, при цьому конструкція яка заявляється дає можливість збільшити градієнт напруженості магнітного поля, внаслідок чого повніше і швидше проходить процес згоряння, що приводить до збільшення потужності двигуна Винахід пояснюється кресленням на якому зображена функціональна схема системи підготування та подачі водопаливної емульсії в двигун внутрішнього згоряння Система підготування та подачі водопаливної емульсії в двигун внутрішнього згоряння містить мінікомпресор 1, озонатор 2, ввідний трубопровід З, герметичний бачок 4, аноліт води збагачений аніонами оксиду металу 5, вивідний трубопровід 6, трубку з еліпсоїдним перерізом 7, магніт 8, пристрій для уприску води 9, накривку 10, повітряний фільтр 11 Повітряний фільтр 11 з'єднаний з входом мінікомпресора 1, вихід якого з'єднаний з входом озонатора 2, вихід якого через ввідний трубо Джерела інформації 1 Авторське свідоцтво СССР №802585, кл F 02 В 47/02, 1981 2 Авторське свідоцтво SU №1231246 А1 кд F 02 М 25/02,1986 ФІГ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
