Фреза дискова відрізна

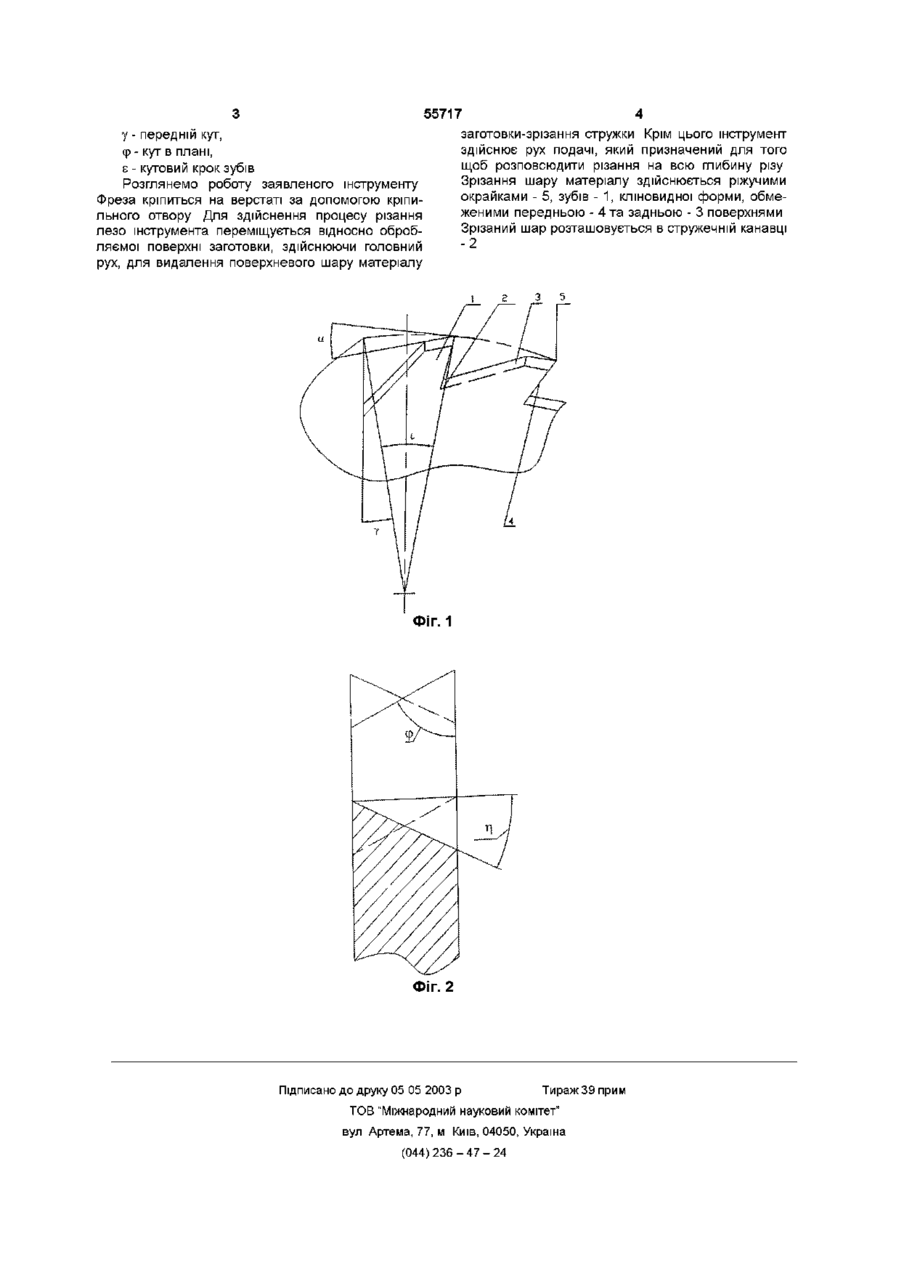

Фреза дискова відрізна, що містить робочу частину з різальними зубами і затискну частину у вигляді кріпильного отвору з шпоночним пазом, причому на суміжних різальних зубах виконані стружечні канавки, яка відрізняється тим, що стружечні канавки виконані різного напрямку нахилу і мають форму фасонних циліндричних або плоских поверхонь, твірні яких йдуть під нахилом до осі фрези з кутом п з різним напрямком на суміжних зубах, причому тангенс кута нахилу дорівнює tgri = cos(y + a)/tgcpcos(a + y-s), Винахід відноситься до металообробки і може бути використаний при розрізанні різноманітних матеріалів металів, композиційних матеріалів, дерев'яних деталей ВІДОМІ конструкції фрез дискових відрізних з прямолінійними ріжучими кромками, розташованими на периферії Щоб поліпшити умови роботи фрез і підвищити їх СТІЙКІСТЬ на зубах виконують перехідні ріжучі кромки Перехідні ріжучі кромки виготовляють на суміжних зубах на різноманітних торцях, а також у вигляді прорізного і зачищаючого суміжних зубах Перехідні кромки служать для розділення стружки по ширині, що поліпшує розміщення стружки в стружечній канавці і перешкоджає її защемленню в процесі обробки ("Довідник інструментальника" І О Ординарцев, процесі О Г В ФІЛІПОВ, А Н Шевченко та ш - Л .Машинобудування - 1987 "Довідник конструктора-інструментальника" під заг редакцією Баранчиков В І, - М , Машинобудування, Найбільш близькою до заявляємої є фреза дискова відрізна, що містить робочу частину у вигляді кріпильного отвору з шпоночним пазом, причому на суміжних ріжучих зубах виконані стружечні канавки (ДСТУ 1630-81 Фрези відрізні для легких сплавів) Недоліками прототипу є складність технологи виготовлення фрези, що обумовлено тим, що на зубах фрези з обох сторін необхідно виконувати ДОПОМІЖНІ різальні окрайки під кутом 45° налити дискову відрізну фрезу шляхом виготовлення на суміжних зубах стружечних канавок різного напрямку, що забезпечує підвищення технологічності виготовлення фрез, а також спрощення послідуючих переточок Поставлена задача досягається тим, що у фрезі дискової, що містить робочу частину з ріжучими зубами та затискну частину у вигляді кріпильного отвору з шпоночним пазом, причому на суміжних ріжучих зубах виконані стружечні канавки, згідно з винаходом новим є те, що стружечні канавки виконані різного напрямку нахилу і мають форму фасонних циліндричних або плоских поверхонь, твірні котрих йдуть під нахилом до осі фрези з кутом ті, з різним напрямком на суміжних зубах причому тангенс кута нахилу дорівнює tgri=cos(y+a)/tgcpcos(a+y-s) На креслені зображено загальний вигляд фрези дискової відрізної та и суміжні зуби (фіг 1, 2) Фреза містить слідуючі елементи зуби - 1, стружечні канавки - 2, циліндричну задню поверхню - 3, передню поверхню - 4, ріжучі окрайки - 5, кріпильний отвір фрези (на креслені не зображено) В результаті перетинання циліндричної задньою поверхні с заднім кутом а і передньою площиною, утворюються ріжучі окрайки з кутом в плані ф
