Барабан канатний
Номер патенту: 5578
Опубліковано: 15.03.2005
Формула / Реферат

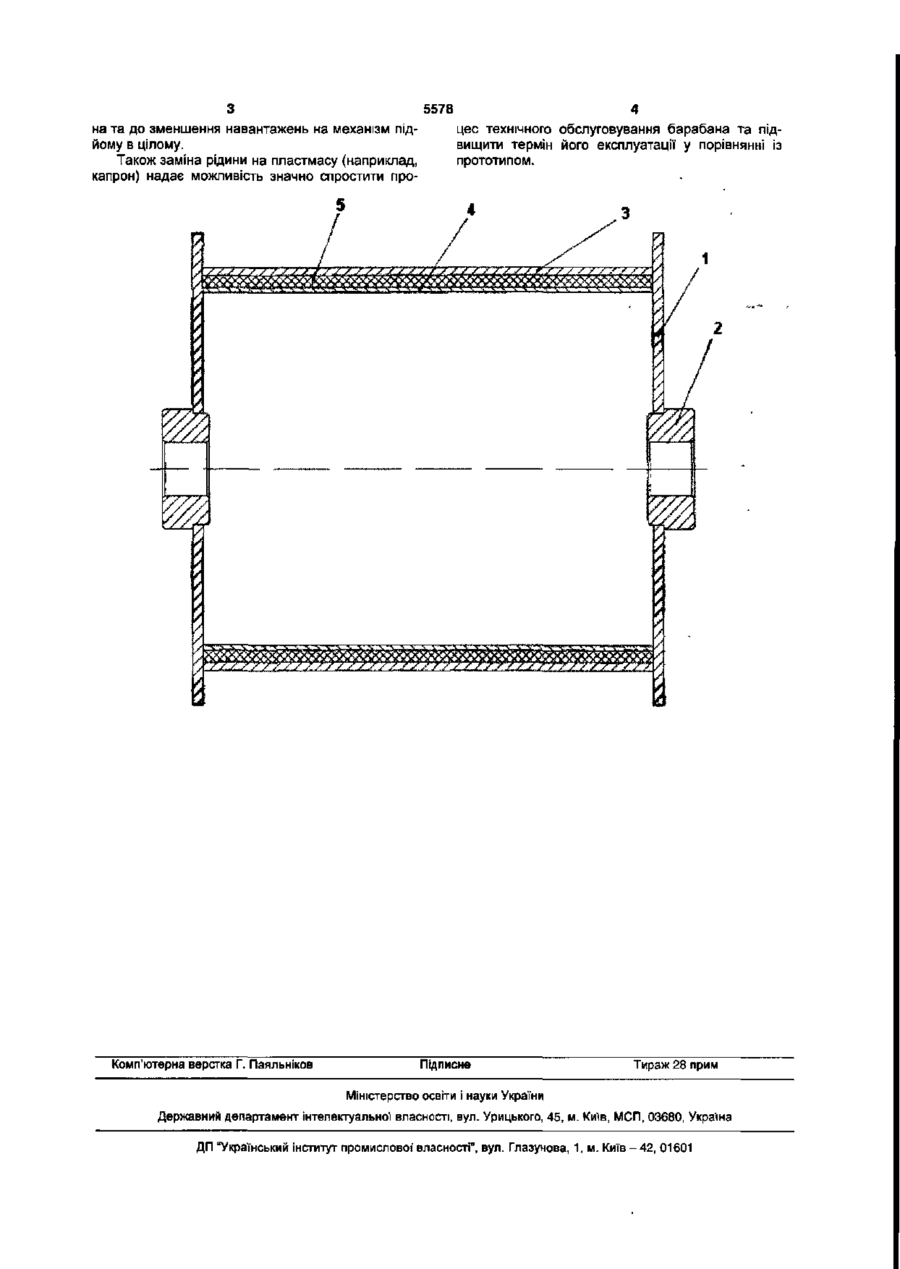

Барабан канатний, що містить основну та допоміжну обичайки із проміжним шаром рідини, маточини та реборди, який відрізняється тим, що проміжний шар між внутрішньою та зовнішньою обичайками виконаний із пластичного матеріалу, наприклад капрону.
Текст
УКРАЇНА (19) UA (11)5578 (із) U (51)7B66D1/3O МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) БАРАБАН КАНАТНИЙ (21)20040705736 (22) 13.07.2004 (24)15.03.2005 (46) 15.03.2005, Бюл. № 3, 2005 р. (72) Дорохов Микола Юрійович, Катасонов Іван Петрович (73) Донбаська державна машинобудівна академія 57) Барабан канатний, що містить основну та допоміжну обичайки із проміжним шаром рідини, маточини та реборди, який відрізняється тим, що проміжний шар між внутрішньою та зовнішньою обичайками виконаний із пластичного матеріалу, наприклад капрону. Корисна модель відноситься до галузі техніки, а саме конструкцій канатних барабанів механізмів підйому підйомно-транспортних машин, що використовуються для навивання гнучкого тягового елементу (каната) в один або декілька шарів. Відомі канатні барабани [див. Литвинов И.М., Зарипов A.M. Барабан для многослойной навивки кабеля. АС СССР № 874591 від 08.01.1980р.], що складаються з маточин, реборд та обичайки, на яку пошарове намотується сталева стрічка, між шарами якої прокладається стрічка пружнього неметалевого матеріалу. Зовнішній шар сталевої стрічки закріплюється за допомогою зварювання. Недоліком такої конструкцій є те, що навантаження, що виникають у процесі змотування та намотування канату (при роботі механізму підйому) розподіляються по обичайці нерівномірно внаслідок того, що у процесі експлуатації під навантаженням стрічка може зміщатися, а також при виготовленні такого барабану неможливо розташувати та зварити стрічку рівномірно по поверхні обичайки. Відомі також канатні барабани [див. АС СССР № 659514], до складу яких входять основна та допоміжна обичайки із проміжним шаром рідини, маточин та реборди. Наявність маси рідини у периферійній частині барабану збільшує маховий момент барабана в цілому, що збільшує час пуску механізму, а як відомо, механізми підйомне - транспортних машин мають обмеження по часу пуску. Високий рівень знакозмінних навантажень на барабан може привести до утворення тріщин у місцях зварювання реборд та обичайок, та, як наслідок, до втрати герметичності та витікання рідини, тому у процесі експлуатації такого барабану треба здійснювати постійний контроль рівня рідини. Зменшення рівня рідини може привести до руйнування обичайок барабану. Рідина, що заливається в обичайку, має більшу щільність, ніж, наприклад, пластмаса. В основу корисної моделі поставлена задача зменшення махового моменту, підвищення надійності та довговічності канатного барабана. Поставлена задача досягається тим, що проміжний шар між внутрішньою та зовнішньою обичайками виконується із пластичного матеріалу, наприклад, капрону. Корисна модель пояснюється за допомогою креслень. На фіг. 1 зображений канатний барабан , який складається із реборд 1, маточин 2, основної 3 та допоміжної 4 обичайки, проміжний шар 5 між якими виконано із пластичного матеріалу, наприклад, капрону. Проміжний шар 5 може виконуватися шляхом заповнення порожнини між основною 3 та допоміжною 4 обичайками пластмасою шляхом лиття під тиском, і може виконувати амортизуючу функцію. При навиванні канату на основну обичайку З навантаження стиску розподіляються рівномірно по перерізу основної 3 та допоміжної 4 обичайок та проміжного шару 5. Завдяки тому, що щільність пластмаси (наприклад, капрону) значно менше щільності рідини, маса проміжного шару також буде зменшеною, що приведе до зменшення махового моменту бараба GO hЮ Ю З 5578 4 на та до зменшення навантажень на механізм підцес технічного обслуговування барабана та підйому в цілому. вищити термін иого експлуатації у порівнянні із Також заміна рідини на пластмасу (наприклад, прототипом, капрон) надає можливість значно спростити про Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової' власності", вул. Глазунова, 1, м. Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRope drum
Автори англійськоюDorokhov Mykola Yuriiovych, Katasonov Ivan Petrovych
Назва патенту російськоюБарабан канатный
Автори російськоюДорохов Николай Юрьевич, Катасонов Иван Петрович
МПК / Мітки
МПК: B66D 1/28
