Барабан шахтної підйомної машини

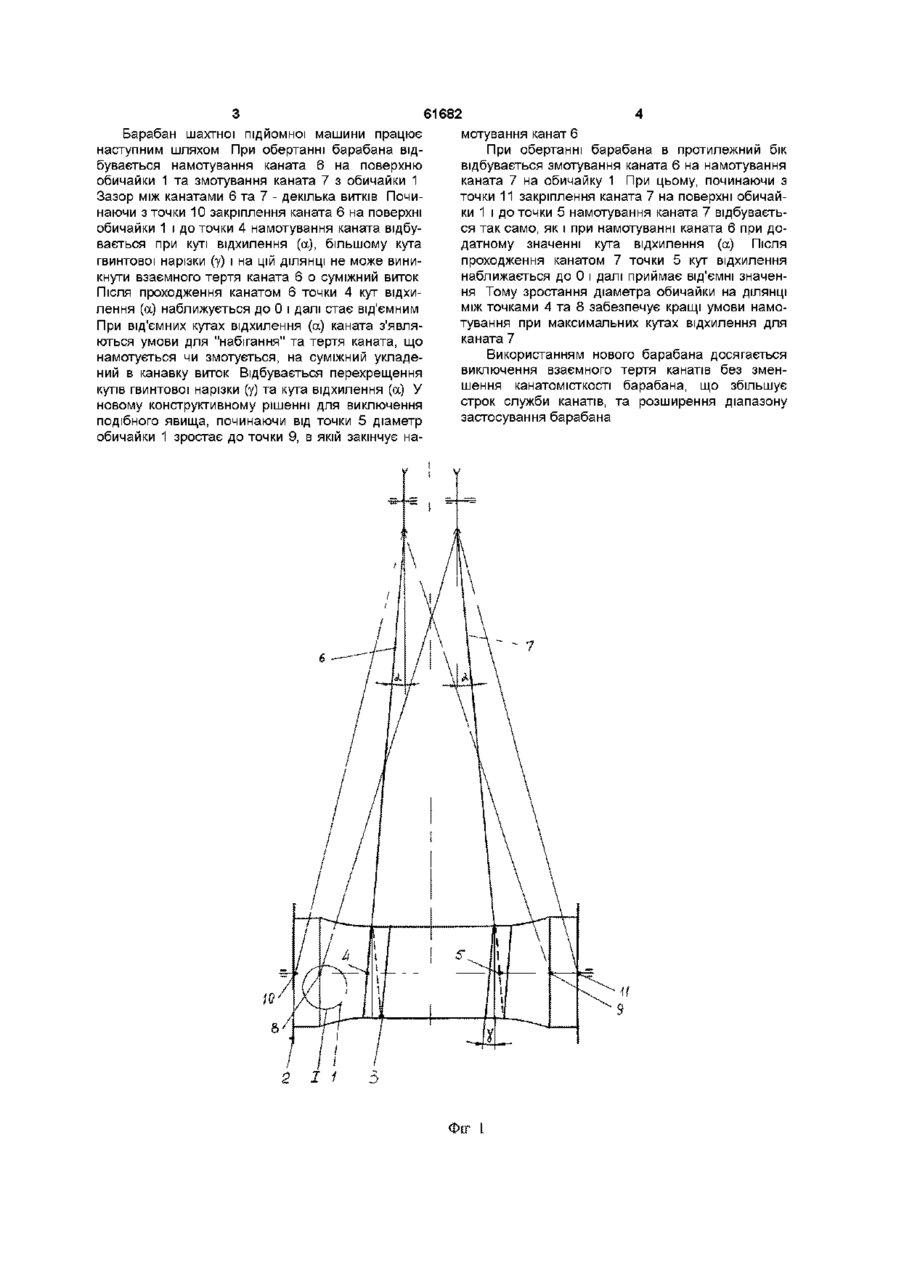

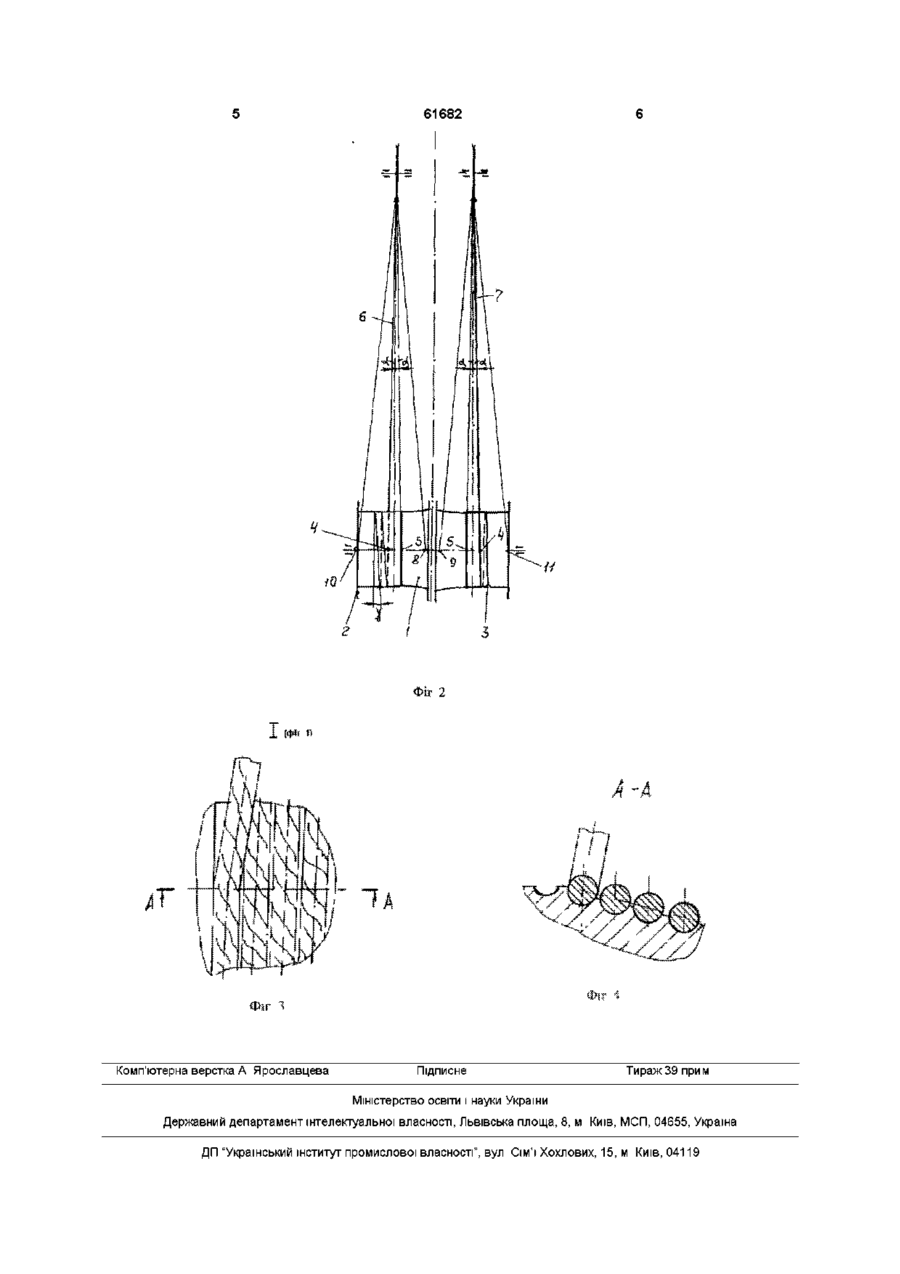

Барабан шахтної підйомної машини, який містить обичайку з гвинтовою нарізкою та ребордами по краях, який відрізняється тим, що діаметр обичайки виконано зростаючим за напрямом до реборд на ділянках обичайки від точок, в яких кути відхилення канатів дорівнюють куту гвинтової нарізки, до точок закінчення намотування Винахід відноситься до підйомнотранспортних машин, а саме, до канатних барабанів шахтних підйомних установок Відомо барабан для вантажопідйомної машини (ас 658074, кп B66D1/30, 1979р), що містить обичайку з канавками під канат та реборди, в якому обичайку виконано з рівномірно зменшеним діаметром по дну канавки від середини обичайки до реборд, а відношення діаметра по середині обичайки до діаметра біля реборд дорівнює 1,0051,05 Недолік - при кутах відхилення близьких до максимально дозволених у гірничій промисловості погіршуються умови намотування каната Найбільш близьким технічним рішенням є барабан шахтної підйомної машини (а с SU 1039849, кл В66В15/06, 1983р) Барабан шахтної підйомної машини містить обичайку з гвинтовою нарізкою та ребордами по краях, при цьому гвинтова нарізка на ДІЛЯНЦІ обичайки від точки закріплення каната до точки, в якій кут відхилення каната дорівнює куту нарізки, виконана з кроком рівним діаметру каната Недолік - при максимальних кутах відхилення (девіації") канат, що намотується, або змотується треться о суміжний канат, укладений у канавку, що збільшує їх взаємний знос у цих містах, окрім того барабан такої конструкції може бути використано лише для двобарабанних шахтних підйомних машин В основі винаходу лежить задача удосконалення барабана шахтної підйомної машини, в якому шляхом нового конструктивного виконання обичайки забезпечується виключення взаємного тертя між суміжними канатами в процесі експлуа тації, за рахунок чого збільшується строк служби канатів без зменшення канатомісткості барабана та розширюється діапазон використання барабана Задача вирішується за рахунок того, що у відомому барабані шахтної підйомної машини, який містить обичайку з гвинтовою нарізкою та ребордами по краях, ВІДПОВІДНО винаходу, діаметр обичайки виконано зростаючим за напрямом до реборд на ділянках обичайки від точок, в яких кути відхилення канатів дорівнюють куту гвинтової нарізки, до точок закінчення намотування На фіг 1 зображена установка шахтної підйомної машини з одним барабаном, загальний вид, на фіг 2 - установка шахтної підйомної машини з двома барабанами, загальний вид, на фіг 3 - частина канатного барабана, вид І, на фіг 4 - розріз А-А частини канатного барабана Барабан шахтної підйомної машини містить обичайку 1 із ребордами 2 На поверхні обичайки 1 виконано гвинтову нарізку 3 з кутом підйому (у), який в точках 4 і 5 дорівнює кутам відхилення (а) канатів 6 та 7 Починаючи від точок 4 і 5 діаметр обичайки 1 зростає за напрямом до реборд 2 до точок 8 та 9, де закінчують намотування канати 6 та 7 На цих ділянках різниця між діаметрами обичайки на двох суміжних витках каната може досягати 0,5 діаметра каната На ділянках між точками 8 та 9 і точками закріплення 10 і 11 канатів 6 та 7 обичайку виконано циліндричною Барабан шахтної підйомної машини (фіг 3) з двома барабанами є окремим варіантом однобарабанної шахтної підйомної машини (фіг 1) 00 (О (О 61682 Барабан шахтної підйомної машини працює наступним шляхом При обертанні барабана відбувається намотування каната 6 на поверхню обичайки 1 та змотування каната 7 з обичайки 1 Зазор між канатами 6 та 7 - декілька витків Починаючи з точки 10 закріплення каната 6 на поверхні обичайки 1 і до точки 4 намотування каната відбувається при куті відхилення (а), більшому кута гвинтової нарізки (у) і на цій ДІЛЯНЦІ не може виникнути взаємного тертя каната 6 о суміжний виток Після проходження канатом 6 точки 4 кут відхилення (а) наближується до 0 і далі стає від'ємним При від'ємних кутах відхилення (а) каната з'являються умови для "набігання" та тертя каната, що намотується чи змотується, на суміжний укладений в канавку виток Відбувається перехрещення кутів гвинтової нарізки (у) та кута відхилення (а) У новому конструктивному рішенні для виключення подібного явища, починаючи від точки 5 діаметр обичайки 1 зростає до точки 9, в якій закінчує на мотування канат 6 При обертанні барабана в протилежний бік відбувається змотування каната 6 на намотування каната 7 на обичайку 1 При цьому, починаючи з точки 11 закріплення каната 7 на поверхні обичайки 1 і до точки 5 намотування каната 7 відбувається так само, як і при намотуванні каната 6 при додатному значенні кута відхилення (а)Після проходження канатом 7 точки 5 кут відхилення наближається до 0 і далі приймає ВІД'ЄМНІ значення Тому зростання діаметра обичайки на ДІЛЯНЦІ МІЖ точками 4 та 8 забезпечує кращі умови намотування при максимальних кутах відхилення для каната 7 Використанням нового барабана досягається виключення взаємного тертя канатів без зменшення канатомісткості барабана, що збільшує строк служби канатів, та розширення діапазону застосування барабана Фіг 61682 Фіг 2 (фіг Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
