Спосіб виборчого захисту від замикань на землю в трифазних розподільних мережах напругою вище 1000 в

Завантажити PDF файл.

Формула / Реферат

1. Склад ізоляційної гуми, що включає натуральний, ізопреновий СКІ-3Д, бутадієновий СКД-2 каучуки, стабілізатор, кислоту стеаринову, білила цинкові, цимат, тіурам-Д парафін і крейду, який відрізняється тим, що у нього додатково уведений каптакс, а як стабілізатор використані ацетонаніл Р (Н) і діафен ФП, при цьому вміст компонентів обраний наступного масового складу на суміш в %:

натуральний каучук

ізопреновий СКІ-ЗД каучук

стереорегулярний бутадієновий СКД-2 каучук

тіурам Д

цимат

білила цинкові

кислота стеаринова

каптакс

- 0,02

ацетонаніл Р (Н)

діафен ФП

крейда природна

парафін нафтовий

2. Склад ізоляційної гуми за п. 1, який відрізняється тим, що сполучним для одержання тіурамової і циматної паст використане трансформаторне масло  масового складу на суміш в %.

Текст

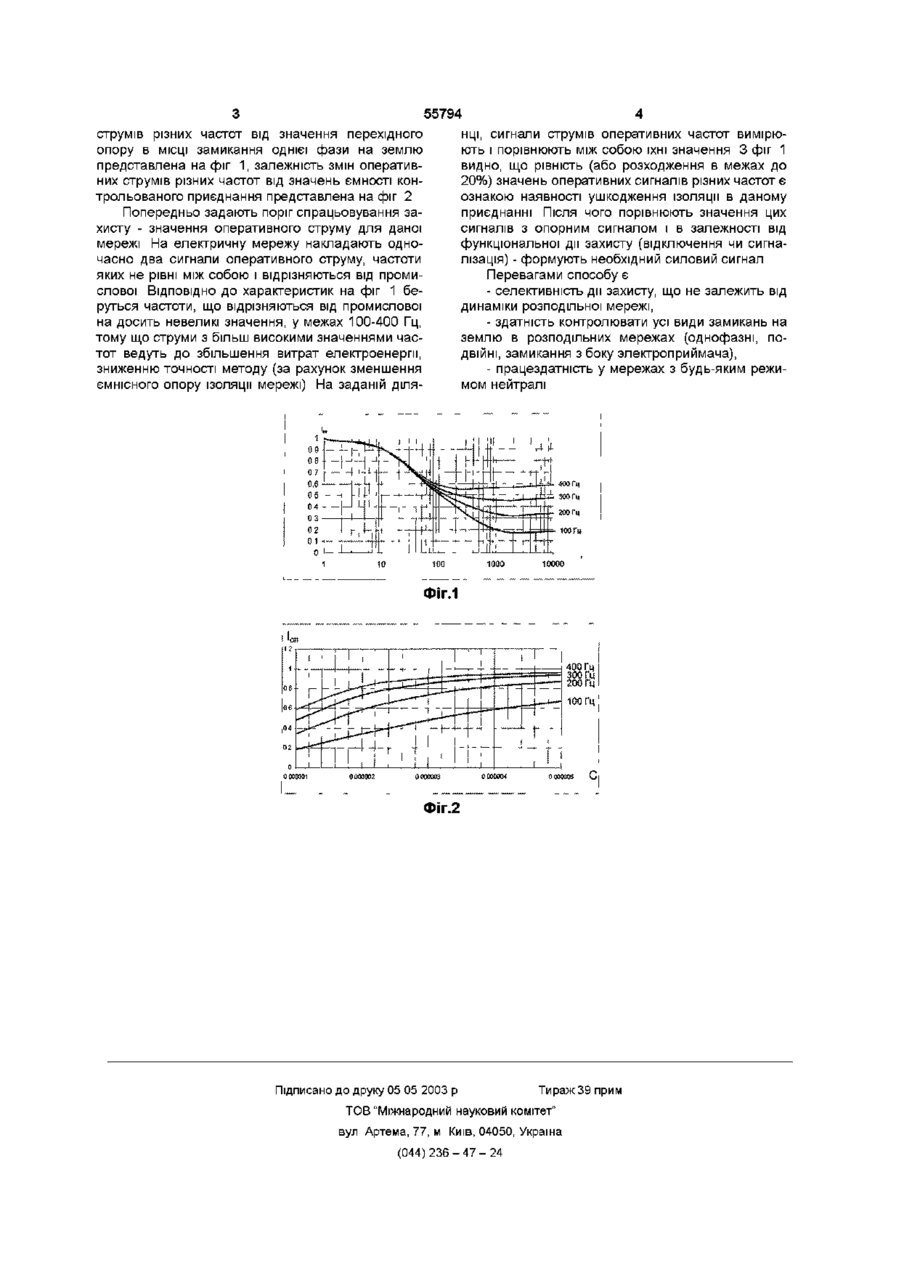

Спосіб виборчого захисту від замикань на землю в розподільних мережах напругою вище 1000 В, що включає накладення на мережу струму непромислової частоти, контроль його значення на ДІЛЯНЦІ захищуваної мережі, який відрізняється тим, що на розподільну електричну мережу накладають додатково оперативний сигнал непромислової частоти, визначають на кожній ДІЛЯНЦІ мережі поточні значення оперативних струмів, порівнюють їх між собою, і по відхиленню значень судять про аварійний стан контрольованої ділянки, а рівність значень оперативних струмів різних частот (або їхнє розходження в межах до 20%) визначають як наявність ушкодження ізоляції в даному приєднанні Винахід відноситься до області релейного захисту, а саме, захисту від несиметричних ушкоджень у трифазних розподільних мережах напругою вище 1000 В Відомий спосіб захисту від замикань на землю в трифазних розподільних мережах напругою вище 1000 В Сутність способу захисту полягає в тім, що на захищаєму мережу, шляхом накладення оперативного струму непромислової частоти (25 Гц), контролюється його значення на приєднанні в порівнянні з заданим значенням (уставкою спрацьовування) /Бухтояров В Ф Новые устройства для защиты от замыканий на землю в электрических сетях разрезов (обзор) ЦНИЭИУголь 1976г/ Недоліками даного способу є - неселективність дм при ЗМІНІ параметрів мережі, - низька чутливість дії захисту Найбільш близьким технічним рішенням є спосіб захисту від замикань на землю розподільної мережі напругою вище 1000 В, що полягає в тім, що на контрольовану мережу накладають струм непромислової частоти і контролюють його значення на захищаємій лінії електропередач (ЛЕП), у порівнянні з заданим значенням (уставкою спрацьовування) /Белых Б П , Заславец, Б И Защита от однофазных замыканий на землю в сетях напряжением 3-6 кВ на оперативном токе повышенной частоты Известия вузов Горный журнал, 1964, №3/ Недолік - можлива неселективність дм при змінах параметрів мережі, - низька чутливість, обумовлена необхідністю відстроювання від оперативного струму, обумовленого ємністю захищаємої лінії В основу винаходу поставлено задачу удосконалення способу захисту від замикань на землю в трифазних розподільних мережах напругою вище 1000В, у якому шляхом накладення одночасно двох оперативних струмів різних частот, забезпечується підвищення вибірковості захисту розподільної мережі при досить високій чутливості незалежно від виду замикання на землю, і за рахунок цього - підвищення електробезпеки, надійності та економічності роботи системи електропостачання Задача вирішується тим, що у відомому способі захисту розподільної мережі напругою вище 1000В, що включає накладення і визначення значення струму непромислової частоти на заданій ДІЛЯНЦІ мережі, ВІДПОВІДНО до винаходу, на розподільну електричну мережу накладають додатково оперативний сигнал непромислової частоти, визначають на кожній ДІЛЯНЦІ мережі поточні значення оперативних струмів, порівнюють їх, і по відхиленню значень одне від одного, судять про аварійний стан контрольованої ділянки, а рівність значень оперативних струмів різних частот (або їхні розходження в межах до 20%) визначають як наявність ушкодження ізоляції на даному приєднанні Графічна залежність значень оперативних ю ю 55794 струмів різних частот від значення перехідного опору в МІСЦІ замикання однієї фази на землю представлена на фіг 1, залежність змін оперативних струмів різних частот від значень ємності контрольованого приєднання представлена на фіг 2 Попередньо задають поріг спрацьовування захисту - значення оперативного струму для даної мережі На електричну мережу накладають одночасно два сигнали оперативного струму, частоти яких не рівні між собою і відрізняються від проми НЦІ, сигнали струмів оперативних частот вимірюють і порівнюють між собою їхні значення 3 фіг 1 видно, що рівність (або розходження в межах до 20%) значень оперативних сигналів різних частот є ознакою наявності ушкодження ізоляції в даному приєднанні Після ЧОГО порівнюють значення цих сигналів з опорним сигналом і в залежності від функціональної дії захисту (відключення чи сигналізація) - формують необхідний силовий сигнал Перевагами способу є - селективність дії захисту, що не залежить від динаміки розподільної мережі, - здатність контролювати усі види замикань на землю в розподільних мережах (однофазні, ПОДВІЙНІ, замикання з боку электроприймача), - працездатність у мережах з будь-яким режимом нейтралі слової ВІДПОВІДНО ДО характеристик на фіг 1 бе руться частоти, що відрізняються від промислової на досить невеликі значення, у межах 100-400 Гц, тому що струми з більш високими значеннями частот ведуть до збільшення витрат електроенергії, зниженню точності методу (за рахунок зменшення ємнісного опору ізоляції мережі) На заданій ДІЛЯ ФІГ.1 400 Гц 300 Гц 200 Гц 100 Гц Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Method of selective protection against ground short circuits in a three-phase distribution electric network with voltage of more than 1000 v

Автори англійською

Shkrabets Fedir Pavlovych

Назва патенту російською

Способ избирательной защиты от замыканий на землю в трехфазной распределительной электрической сети с напряжением выше 1000 в

Автори російською

Шкрабец Федор Павлович

МПК / Мітки

МПК: H02H 3/17

Мітки: землю, мережах, розподільних, напругою, захисту, замикань, виборчого, спосіб, трифазних
