Пристрій для захисту від коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму
Номер патенту: 40252
Опубліковано: 16.07.2001
Автори: Горячев Георгій Володимирович, Родінков Валерій Іванович, Говор Ігор Костянтинович
Формула / Реферат
Пристрій захисту від струмів коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму, який містить міст, утворений обмотками кожного електродвигуна і двома додатковими резисторами, та виконавче реле напруги, який відрізняється тим, що в нього введено світлодіоди транзисторної оптопари з диференційним входом, транзистор транзисторної оптопари з диференційним входом, змінний резистор, резистор, тиристор, джерело живлення постійного струму, причому з'єднані послідовно змінний резистор і світлодіоди транзисторної оптопари з диференційним входом ввімкнуті в діагональ моста, послідовно з транзистором транзисторної оптопари з диференційним входом приєднано ланцюг з послідовно з'єднаних резистора, реле напруги і тиристора, керуючий електрод якого з'єднано з колектором транзистора транзисторної оптопари з диференційним входом, реле напруги і катод тиристора з'єднані паралельно з джерелом живлення постійного струму.
Текст

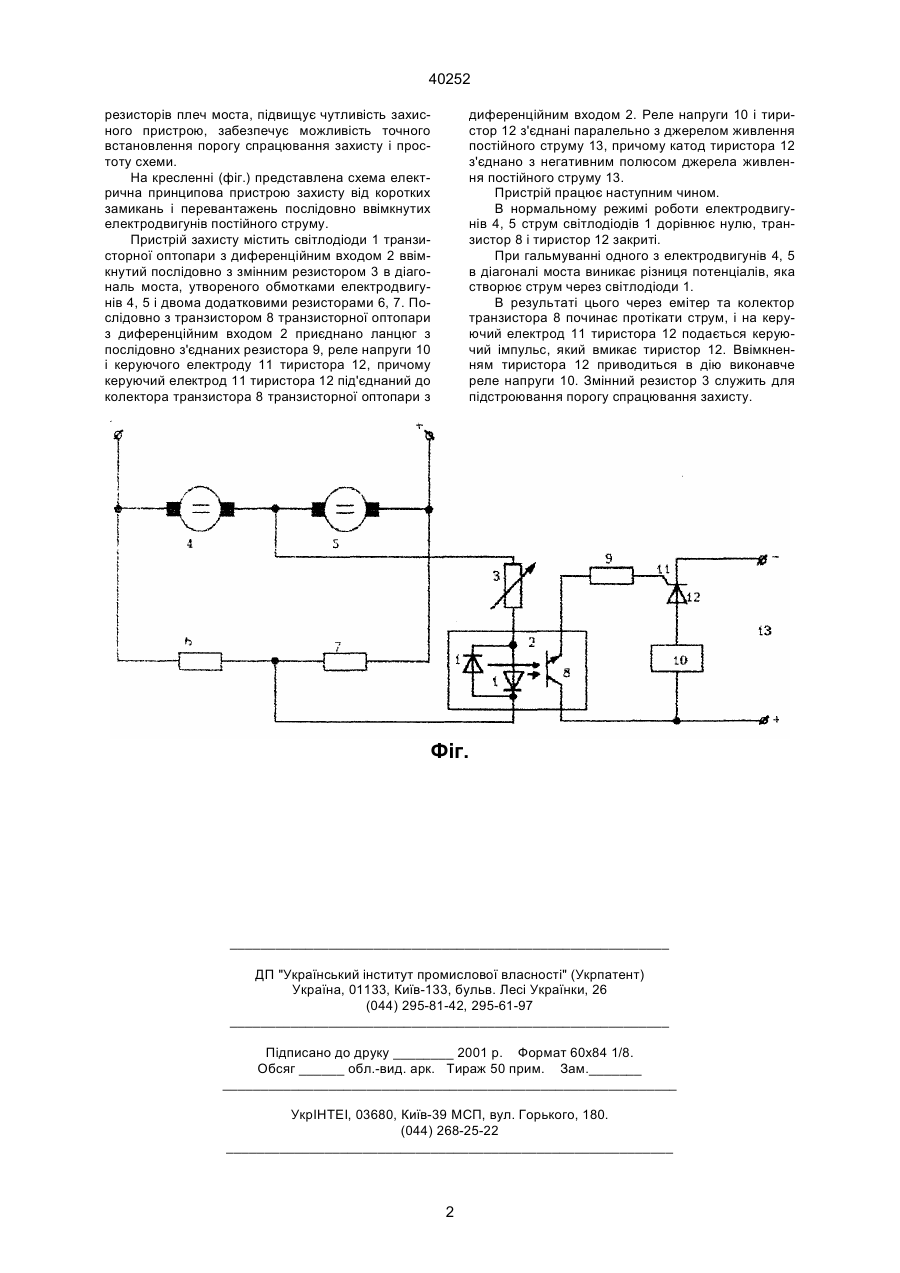

Пристрій захисту від струмів коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму, який містить міст, утворений обмотками кожного електродвигуна і двома додатковими резисторами, та виконавче реле напруги, який відрізняється тим, що в нього 40252 резисторів плеч моста, підвищує чутливість захисного пристрою, забезпечує можливість точного встановлення порогу спрацювання захисту і простоту схеми. На кресленні (фіг.) представлена схема електрична принципова пристрою захисту від коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму. Пристрій захисту містить світлодіоди 1 транзисторної оптопари з диференційним входом 2 ввімкнутий послідовно з змінним резистором 3 в діагональ моста, утвореного обмотками електродвигунів 4, 5 і двома додатковими резисторами 6, 7. Послідовно з транзистором 8 транзисторної оптопари з диференційним входом 2 приєднано ланцюг з послідовно з'єднаних резистора 9, реле напруги 10 і керуючого електроду 11 тиристора 12, причому керуючий електрод 11 тиристора 12 під'єднаний до колектора транзистора 8 транзисторної оптопари з диференційним входом 2. Реле напруги 10 і тиристор 12 з'єднані паралельно з джерелом живлення постійного струму 13, причому катод тиристора 12 з'єднано з негативним полюсом джерела живлення постійного струму 13. Пристрій працює наступним чином. В нормальному режимі роботи електродвигунів 4, 5 струм світлодіодів 1 дорівнює нулю, транзистор 8 і тиристор 12 закриті. При гальмуванні одного з електродвигунів 4, 5 в діагоналі моста виникає різниця потенціалів, яка створює струм через світлодіоди 1. В результаті цього через емітер та колектор транзистора 8 починає протікати струм, і на керуючий електрод 11 тиристора 12 подається керуючий імпульс, який вмикає тиристор 12. Ввімкненням тиристора 12 приводиться в дію виконавче реле напруги 10. Змінний резистор 3 служить для підстроювання порогу спрацювання захисту. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection against short-circuit and overload of series dc motors
Автори англійськоюRodinkov Valerii Ivanovych, Hovor Ihor Kostiantynovych, Horiachev Heorhii Volodymyrovych
Назва патенту російськоюУстройство для защиты от коротких замыканий и перегрузок последовательно включенных электродвигателей постоянного тока
Автори російськоюРодинков Валерий Иванович, Говор Игорь Константинович, Горячев Георгий Владимирович
МПК / Мітки
МПК: H02H 7/08
Мітки: ввімкнутих, захисту, постійного, послідовно, пристрій, перевантажень, коротких, електродвигунів, замикань, струму
