Пункційна голка для біопсії
Номер патенту: 55802
Опубліковано: 27.12.2010
Автори: Ладиш Ірина Олексіївна, Бобришева Інеса Венідіктівна, Дяченко Олександр Петрович, Кащенко Світлана Аркадіївна
Формула / Реферат
1. Пункційна голка для біопсії, що складається з канюлі, мандрену з гострим наконечником, яка відрізняється тим, що для отримання однакових об'ємів тканин, які видаляються, для гістологічного дослідження та економії часу зовнішня кромка канюлі має загострений скіс, а наконечник виконано у вигляді загостреного конуса, основа якого відповідає скосу канюлі.
2. Пункційна голка за п. 1, яка відрізняється тим, що край основи наконечника жорстко скріплений з краєм плаского поршня, на краї якого є виріз для видалення повітря, а на протилежній поверхні поршня жорстко закріплено сталевий дріт, який є продовженням мандрену.
Текст

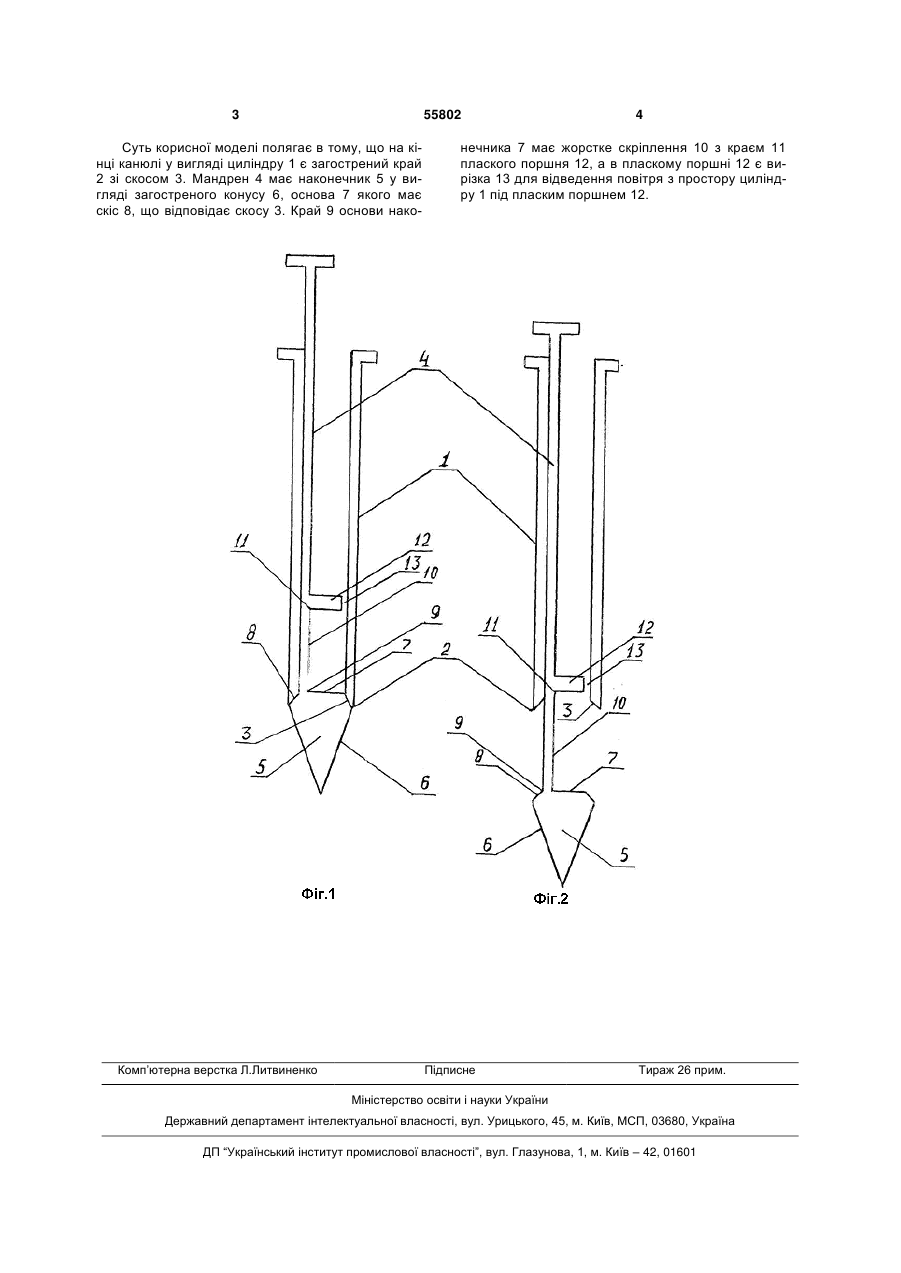

1. Пункційна голка для біопсії, що складається з канюлі, мандрену з гострим наконечником, яка 3 55802 Суть корисної моделі полягає в тому, що на кінці канюлі у вигляді циліндру 1 є загострений край 2 зі скосом 3. Мандрен 4 має наконечник 5 у вигляді загостреного конусу 6, основа 7 якого має скіс 8, що відповідає скосу 3. Край 9 основи нако Комп’ютерна верстка Л.Литвиненко 4 нечника 7 має жорстке скріплення 10 з краєм 11 плаского поршня 12, а в пласкому поршні 12 є вирізка 13 для відведення повітря з простору циліндру 1 під пласким поршнем 12. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPuncture needle for biopsy
Автори англійськоюDiachenko Oleksandr Petrovych, Kaschenko Svitlana Arkadiivna, Ladysh Iryna Oleksiivna, Bobrysheva Inesa Venediktivna
Назва патенту російськоюПункционная игла для биопсии
Автори російськоюДяченко Александр Петрович, Кащенко Светлана Аркадьевна, Ладыш Ирина Алексеевна, Бобрышева Инеса Венидиктовна
МПК / Мітки
МПК: A61B 10/02
Мітки: пункційна, голка, біопсії
