Пристрій для рафінування металевого розплаву у проміжному ковші

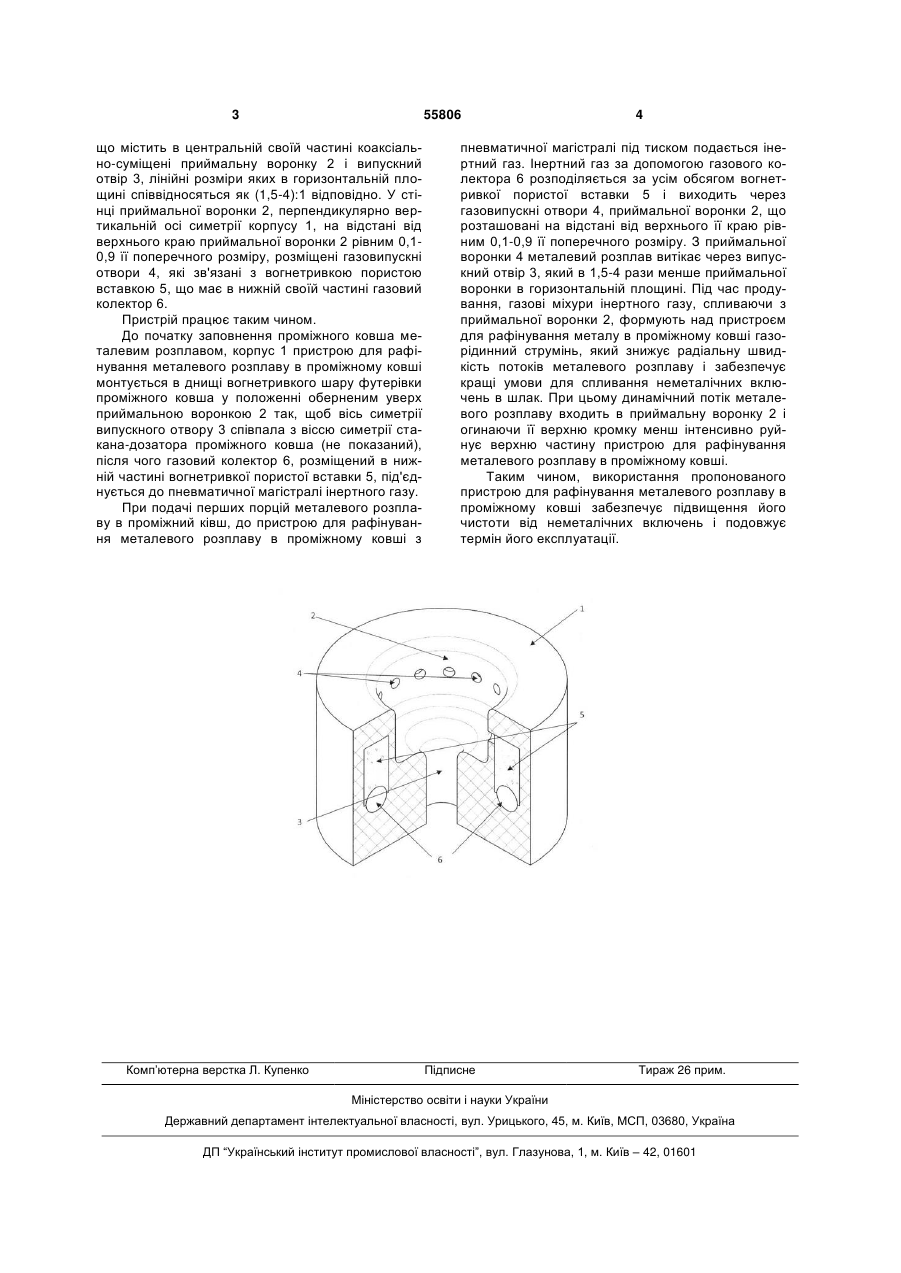

Пристрій для рафінування металевого розплаву у проміжному ковші, що складається з корпусу, із коаксіально-суміщеними усередині приймальною воронкою і випускним отвором, а також колектора і вогнетривкої пористої вставки, що забезпечують введення інертного газу аксіально витікаючому металевому розплаву, який відрізняється тим, що введення інертного газу здійснюється перпендикулярно витікаючому металевому розплаву через газовипускні отвори стінки приймальної воронки, що розташовані на відстані, від верхньої кромки корпусу, 0,1-0,9 її поперечного розміру, а лінійні розміри приймальної воронки і випускного отвору в горизонтальній площині співвідносяться як (1,5-4):1 відповідно. (19) (21) u201007376 (22) 14.06.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) СМІРНОВ ОЛЕКСІЙ МИКОЛАЙОВИЧ, ЛІВШИЦ ДМИТРО АРНОЛЬДОВИЧ, ПОДКОРИТОВ ОЛЕКСАНДР ЛЕОНІДОВИЧ, КЛІМОВ ВОЛОДИМИР ГЕННАДІЙОВИЧ, ТУРУНОВ ДМИТРО МИКОЛАЙОВИЧ, СОЛОВИХ СЕРГІЙ ГЕННАДІЙОВИЧ, ПРОСКУРЕНКО ДМИТРО ВОЛОДИМИРОВИЧ, МАЛІЧ СВІТЛАНА ВАЛЕНТИНІВНА, КРАВЧЕНКО АРТЕМ ВАДИМОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "КАЛЬДЕРІС УКРАЇНА" 3 55806 що містить в центральній своїй частині коаксіально-суміщені приймальну воронку 2 і випускний отвір 3, лінійні розміри яких в горизонтальній площині співвідносяться як (1,5-4):1 відповідно. У стінці приймальної воронки 2, перпендикулярно вертикальній осі симетрії корпусу 1, на відстані від верхнього краю приймальної воронки 2 рівним 0,10,9 її поперечного розміру, розміщені газовипускні отвори 4, які зв'язані з вогнетривкою пористою вставкою 5, що має в нижній своїй частині газовий колектор 6. Пристрій працює таким чином. До початку заповнення проміжного ковша металевим розплавом, корпус 1 пристрою для рафінування металевого розплаву в проміжному ковші монтується в днищі вогнетривкого шару футерівки проміжного ковша у положенні оберненим уверх приймальною воронкою 2 так, щоб вісь симетрії випускного отвору 3 співпала з віссю симетрії стакана-дозатора проміжного ковша (не показаний), після чого газовий колектор 6, розміщений в нижній частині вогнетривкої пористої вставки 5, під'єднується до пневматичної магістралі інертного газу. При подачі перших порцій металевого розплаву в проміжний ківш, до пристрою для рафінування металевого розплаву в проміжному ковші з Комп’ютерна верстка Л. Купенко 4 пневматичної магістралі під тиском подається інертний газ. Інертний газ за допомогою газового колектора 6 розподіляється за усім обсягом вогнетривкої пористої вставки 5 і виходить через газовипускні отвори 4, приймальної воронки 2, що розташовані на відстані від верхнього її краю рівним 0,1-0,9 її поперечного розміру. З приймальної воронки 4 металевий розплав витікає через випускний отвір 3, який в 1,5-4 рази менше приймальної воронки в горизонтальній площині. Під час продування, газові міхури інертного газу, спливаючи з приймальної воронки 2, формують над пристроєм для рафінування металу в проміжному ковші газорідинний струмінь, який знижує радіальну швидкість потоків металевого розплаву і забезпечує кращі умови для спливання неметалічних включень в шлак. При цьому динамічний потік металевого розплаву входить в приймальну воронку 2 і огинаючи її верхню кромку менш інтенсивно руйнує верхню частину пристрою для рафінування металевого розплаву в проміжному ковші. Таким чином, використання пропонованого пристрою для рафінування металевого розплаву в проміжному ковші забезпечує підвищення його чистоти від неметалічних включень і подовжує термін його експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
