Вакуумний насос

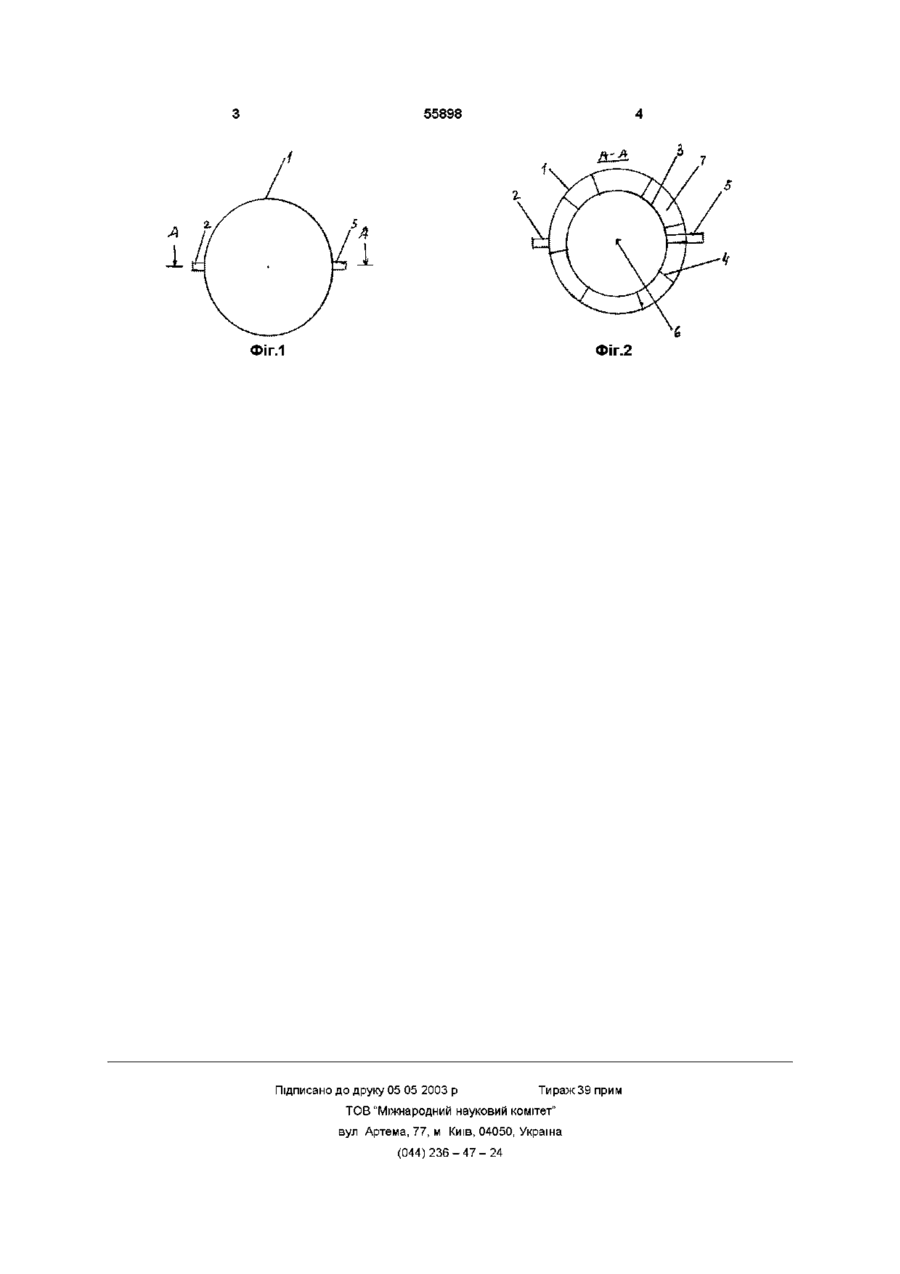

Вакуумний насос, що має ЗОВНІШНІЙ корпус з патрубком, який відрізняється тим, що ЗОВНІШНІЙ корпус насоса виконаний еластичним, в порожнині якого розміщений балон з всмоктувальним патрубком, виконаний також з еластичного матеріалу, зовнішня поверхня якого з'єднана перемичками з внутрішньою поверхнею зовнішнього корпуса Винахід стосується вакуумної техніки та може бути використаний в сушильній промисловості, зокрема, в харчопереробній Відомий вакуумний молекулярний насос /див СССР 1537896 АІ, В П Иванов, 23 01 90/ сферичної форми, виконаний з металу, що має корпус з вхідним та вихідним патрубками, в середині якого знаходяться ЗОВНІШНІЙ та центральний ротори, які обертаються навколо взаємно перпендикулярних вісей ЗОВНІШНІЙ ротор має гвинтові канавки До числа недоліків даного насоса можна віднести наступні Насос має складну конструкцію, значну вагу та велику матеріалоємність, потребує стаціонарного устаткування, та має незалежні електроприводи до кожного з роторів, які повинні обертатися з ЛІНІЙНОЮ швидкістю, досягає швидкості звуку Задачею запропонованого вакуумного насоса являється спрощення конструкції, зниження ваги та матеріалоємності Поставлена задача досягається тим, що вакуумний насос, який мав ЗОВНІШНІЙ корпус, з патрубком, виконаний еластичним, в порожнині якого знаходиться балон, з всмоктувальним патрубком, який теж виконаний з еластичного матеріалу, зовнішня поверхня якого з'єднана перемичками з внутрішньою поверхнею зовнішнього корпуса Виконання вакуумного насоса згідно з конструктивними ознаками, що вміщуються в відзначній частині об'єму формули винаходу дозволяє досяг нути новий, раніше не відомий технічний результат, що міститься в спрощений конструкції, зниженню матеріалоємності та в виготовленні насосу довільного розміру в залежності від потреб та призначення Па фіг 1 зображений загальний вигляд вакуумного насоса, а на фіг 2 - його переріз по А - А Обидва види виконані в робочому положенні Вакуумний насос складається з зовнішнього еластичного корпусу 1 з нагнітальним патрубком 2, в середні якого також розміщений еластичний балон 3, зовнішня поверхня якого з'єднана перемичками 4 з внутрішньою поверхнею зовнішнього корпуса 1 Балон 3 має всмоктувальний патрубок 5 Еластичний корпус 1 та балон 3 створюють порожнини 6 та 7 Вакуумний насос працює слідуючим чином Спочатку з порожнини 6 вилучають повітря, потім всмоктувальний патрубок 5 приєднують до судини, з якої щось відкачують, на кресленнях не зображено Після ЦЬОГО через патрубок 2 нагнітають повітря в порожнину 7 доки насос не набере форми, що зображена на фіг 1 та 2 При нагнітанні повітря в порожнину 7 та по мірі збільшення в ній тиску, порожнина 6 збільшується в об'ємі, всмоктуючи в себе субстанцію, що знаходиться в судині В разі потреби даний цикл можна повторювати багаторазово 00 о> 00 ю ю 55898 ФІГ.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
