Насос вакуумний гідростатичний
Текст

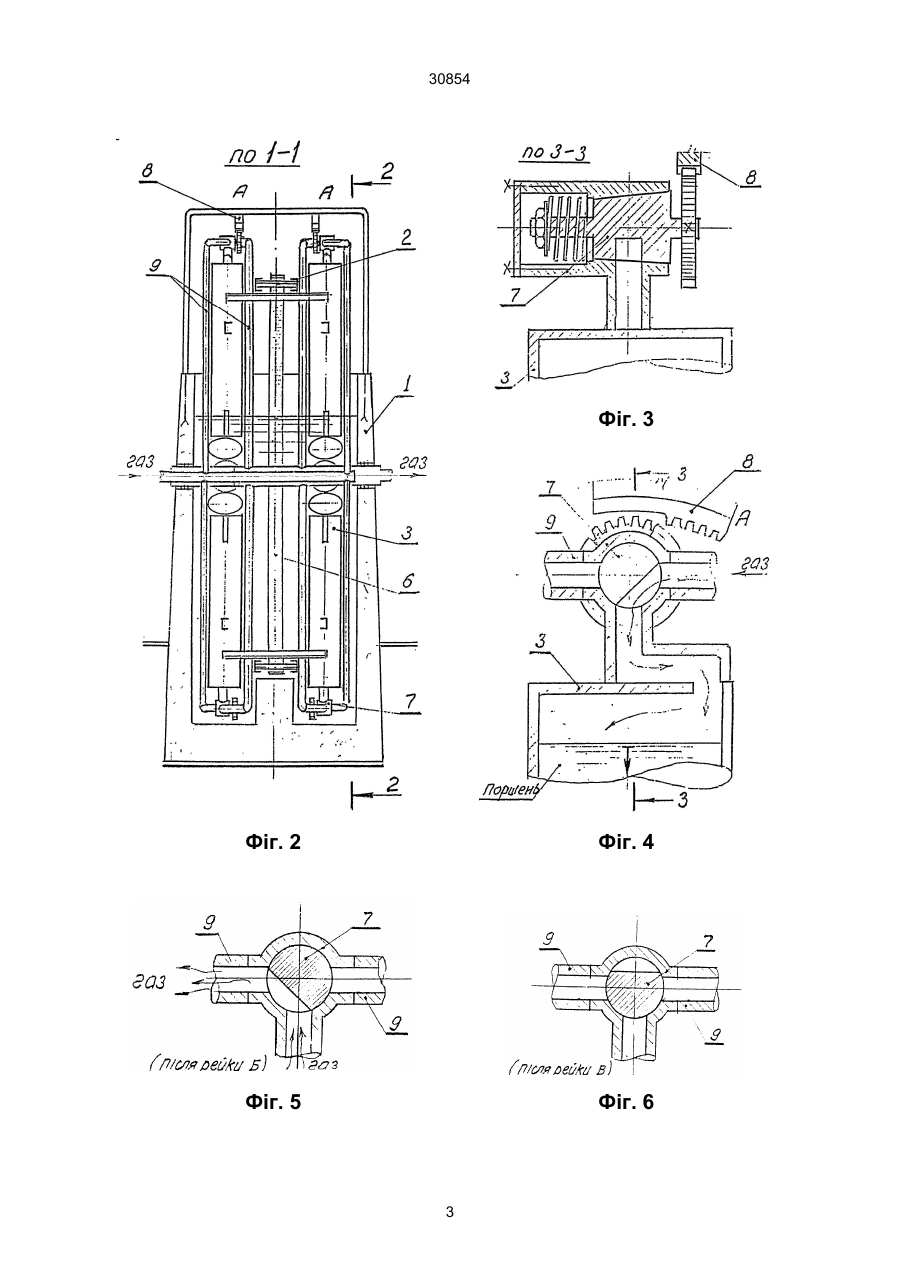

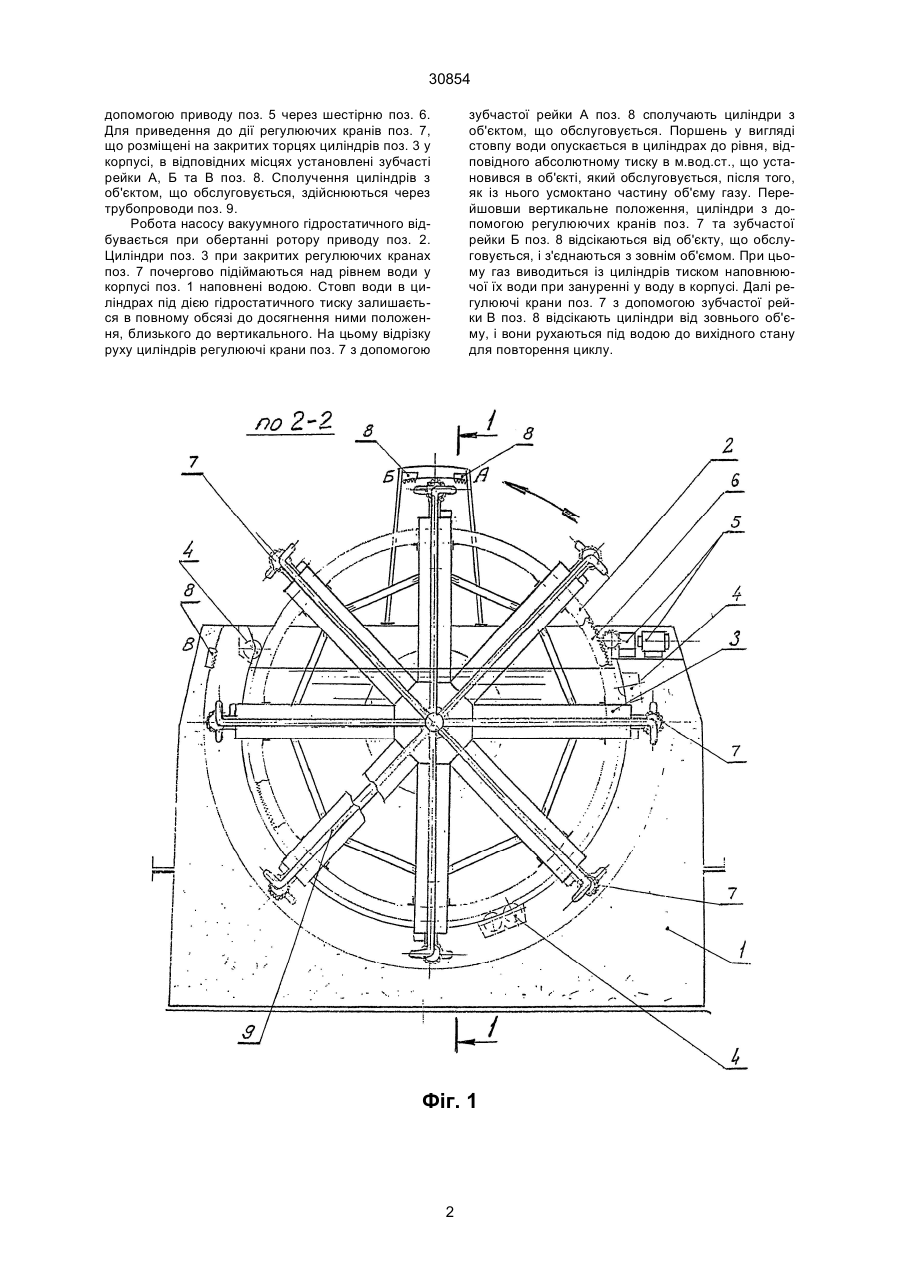

Насос вакуумний гідростатичний, включаючий корпус, циліндри, усмоктувальні та нагнітальні клапани, трубопроводи, привод, який відрізняється тим, що в своєму складі має розміщені в циліндрах поршні у вигляді стовпу води з висотою визначеною гідростатичним тиском. (19) (21) 98063028 (22) 11.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Давидов Лев Якович (73) Давидов Лев Якович 30854 допомогою приводу поз. 5 через шестірню поз. 6. Для приведення до дії регулюючих кранів поз. 7, що розміщені на закритих торцях циліндрів поз. 3 у корпусі, в відповідних місцях установлені зубчасті рейки А, Б та В поз. 8. Сполучення циліндрів з об'єктом, що обслуговується, здійснюються через трубопроводи поз. 9. Робота насосу вакуумного гідростатичного відбувається при обертанні ротору приводу поз. 2. Циліндри поз. 3 при закритих регулюючих кранах поз. 7 почергово підіймаються над рівнем води у корпусі поз. 1 наповнені водою. Стовп води в циліндрах під дією гідростатичного тиску залишається в повному обсязі до досягнення ними положення, близького до вертикального. На цьому відрізку руху циліндрів регулюючі крани поз. 7 з допомогою зубчастої рейки А поз. 8 сполучають циліндри з об'єктом, що обслуговується. Поршень у вигляді стовпу води опускається в циліндрах до рівня, відповідного абсолютному тиску в м.вод.ст., що установився в об'єкті, який обслуговується, після того, як із нього усмоктано частину об'єму газу. Перейшовши вертикальне положення, циліндри з допомогою регулюючих кранів поз. 7 та зубчастої рейки Б поз. 8 відсікаються від об'єкту, що обслуговується, і з'єднаються з зовнім об'ємом. При цьому газ виводиться із циліндрів тиском наповнюючої їх води при зануренні у воду в корпусі. Далі регулюючі крани поз. 7 з допомогою зубчастої рейки В поз. 8 відсікають циліндри від зовнього об'єму, і вони рухаються під водою до вихідного стану для повторення циклу. Фіг. 1 2 30854 Фіг. 3 Фіг. 2 Фіг. 4 Фіг. 5 Фіг. 6 3 30854 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum hydrostatic pump
Автори англійськоюDavydov Lev Yakovych
Назва патенту російськоюНасос вакуумный гидростатический
Автори російськоюДавидов Лев Яковлевич
МПК / Мітки
МПК: F04B 37/00
Мітки: вакуумний, насос, гідростатичний
