Робоче обладнання одноківшового екскаватора

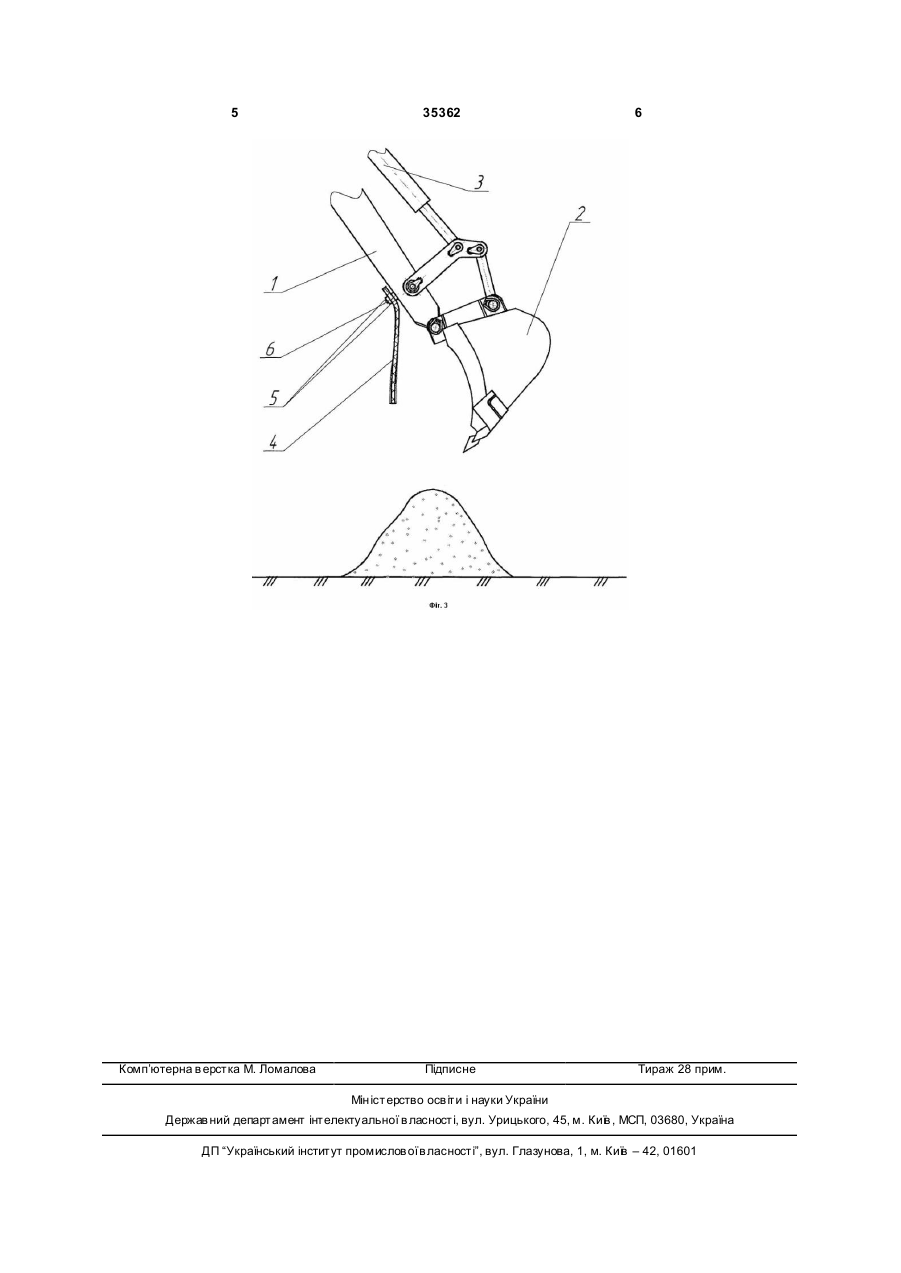

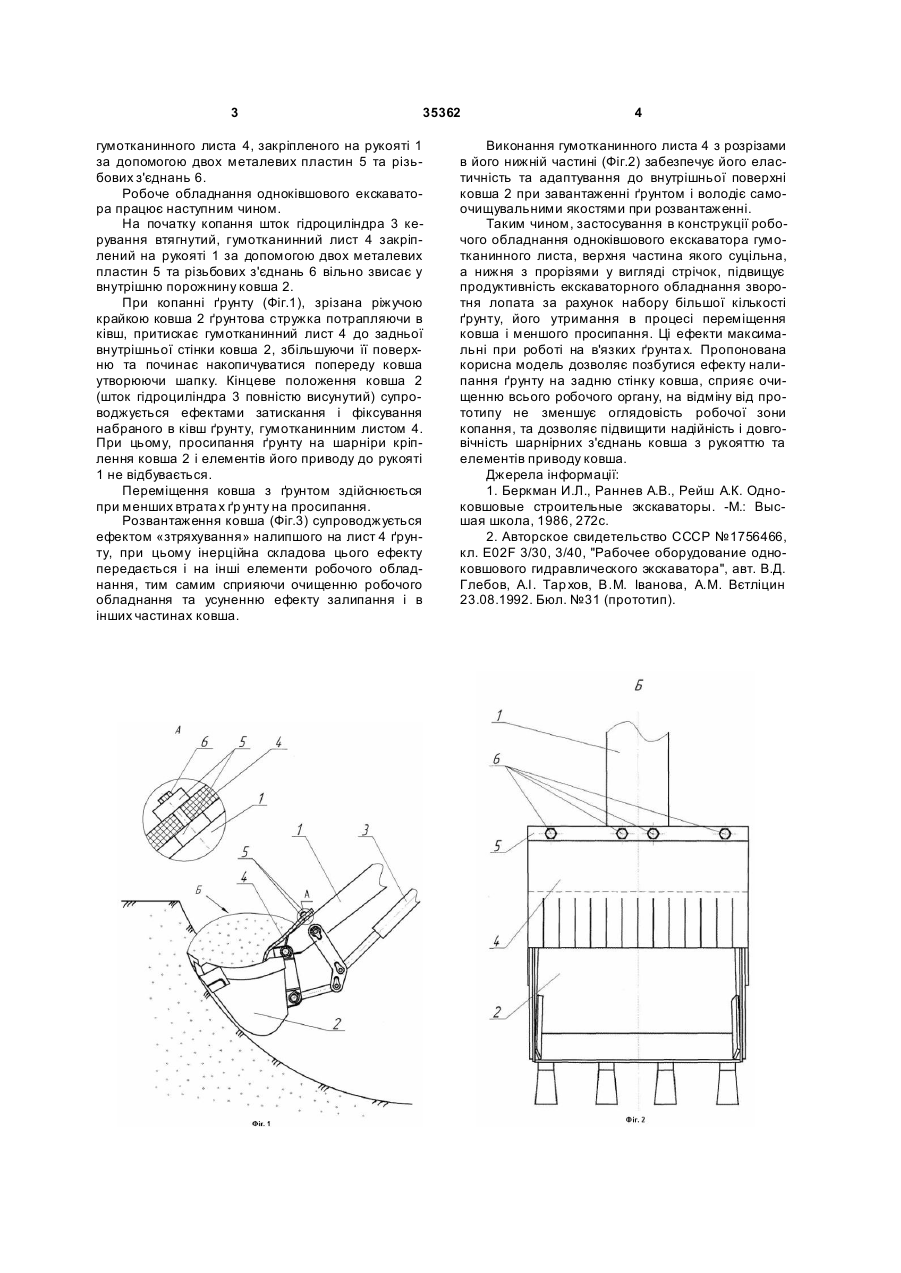

Робоче обладнання одноківшового екскаватора, що включає рукоять з шарнірно приєднаним 3 35362 гумотканинного листа 4, закріпленого на рукояті 1 за допомогою двох металевих пластин 5 та різьбових з'єднань 6. Робоче обладнання одноківшового екскаватора працює наступним чином. На початку копання шток гідроциліндра 3 керування втягнутий, гумотканинний лист 4 закріплений на рукояті 1 за допомогою двох металевих пластин 5 та різьбових з'єднань 6 вільно звисає у внутрішню порожнину ковша 2. При копанні ґрунту (Фіг.1), зрізана ріжучою крайкою ковша 2 ґрунтова стружка потрапляючи в ківш, притискає гумотканинний лист 4 до задньої внутрішньої стінки ковша 2, збільшуючи її поверхню та починає накопичуватися попереду ковша утворюючи шапку. Кінцеве положення ковша 2 (шток гідроциліндра 3 повністю висунутий) супроводжується ефектами затискання і фіксування набраного в ківш ґрунту, гумотканинним листом 4. При цьому, просипання ґрунту на шарніри кріплення ковша 2 і елементів його приводу до рукояті 1 не відбувається. Переміщення ковша з ґрунтом здійснюється при менших втрата х ґр унту на просипання. Розвантаження ковша (Фіг.3) супроводжується ефектом «зтряхування» налипшого на лист 4 ґрунту, при цьому інерційна складова цього ефекту передається і на інші елементи робочого обладнання, тим самим сприяючи очищенню робочого обладнання та усуненню ефекту залипання і в інших частинах ковша. 4 Виконання гумотканинного листа 4 з розрізами в його нижній частині (Фіг.2) забезпечує його еластичність та адаптування до внутрішньої поверхні ковша 2 при завантаженні ґрунтом і володіє самоочищувальними якостями при розвантаженні. Таким чином, застосування в конструкції робочого обладнання одноківшового екскаватора гумотканинного листа, верхня частина якого суцільна, а нижня з прорізями у вигляді стрічок, підвищує продуктивність екскаваторного обладнання зворотня лопата за рахунок набору більшої кількості ґрунту, його утримання в процесі переміщення ковша і меншого просипання. Ці ефекти максимальні при роботі на в'язких ґрунта х. Пропонована корисна модель дозволяє позбутися ефекту налипання ґрунту на задню стінку ковша, сприяє очищенню всього робочого органу, на відміну від прототипу не зменшує оглядовість робочої зони копання, та дозволяє підвищити надійність і довговічність шарнірних з'єднань ковша з рукояттю та елементів приводу ковша. Джерела інформації: 1. Беркман И.Л., Раннев А.В., Рейш А.К. Одноковшовые строительные экскаваторы. -М.: Высшая школа, 1986, 272с. 2. Авторское свидетельство СССР №1756466, кл. E02F 3/30, 3/40, "Рабочее оборудование одноковшового гидравлического экскаватора", авт. В.Д. Глебов, А.І. Тар хов, В.М. Іванова, A.M. Вєтліцин 23.08.1992. Бюл. №31 (прототип). 5 Комп’ютерна в ерстка М. Ломалова 35362 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
