Спосіб підвищення достовірності інформації та пристрій для його здійснення

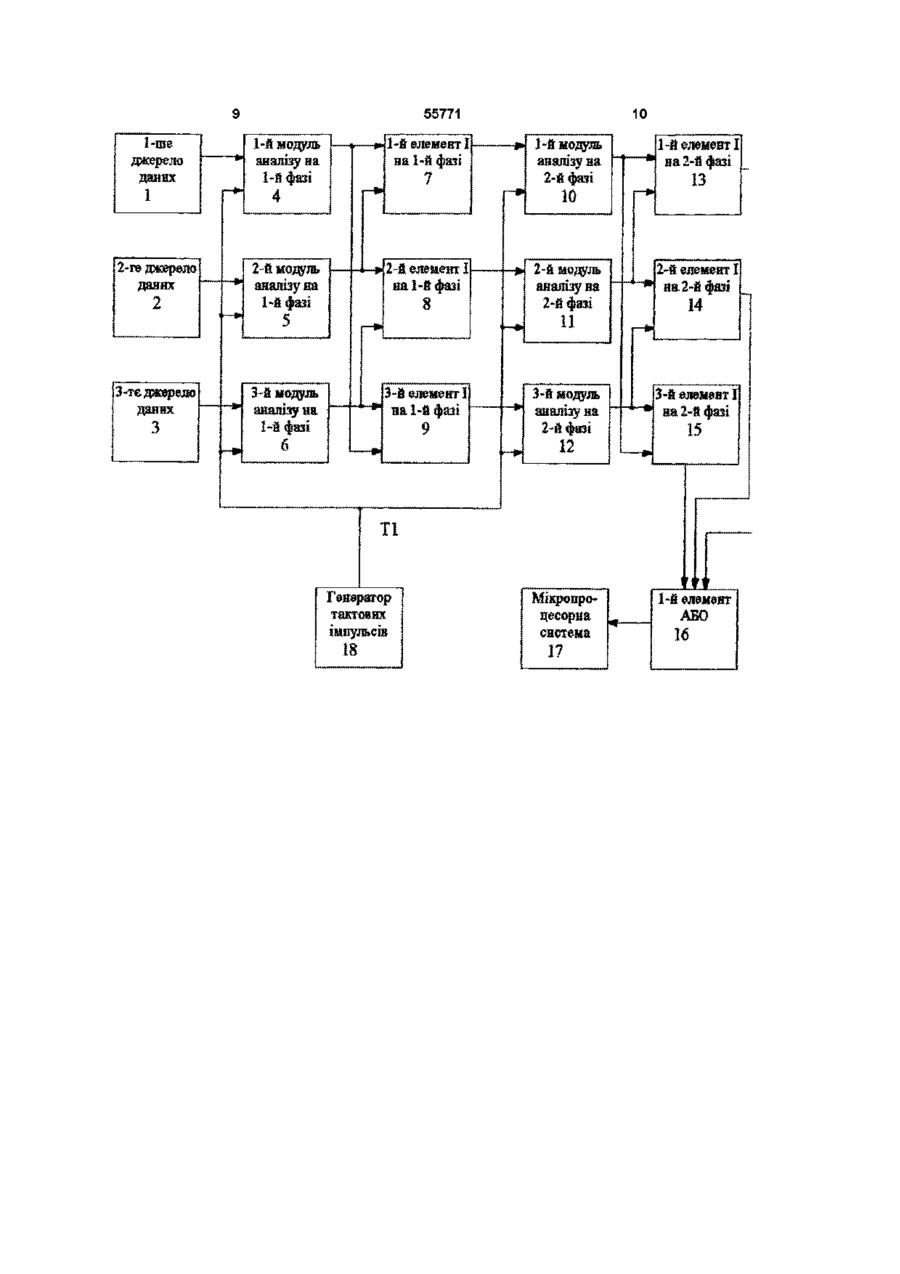

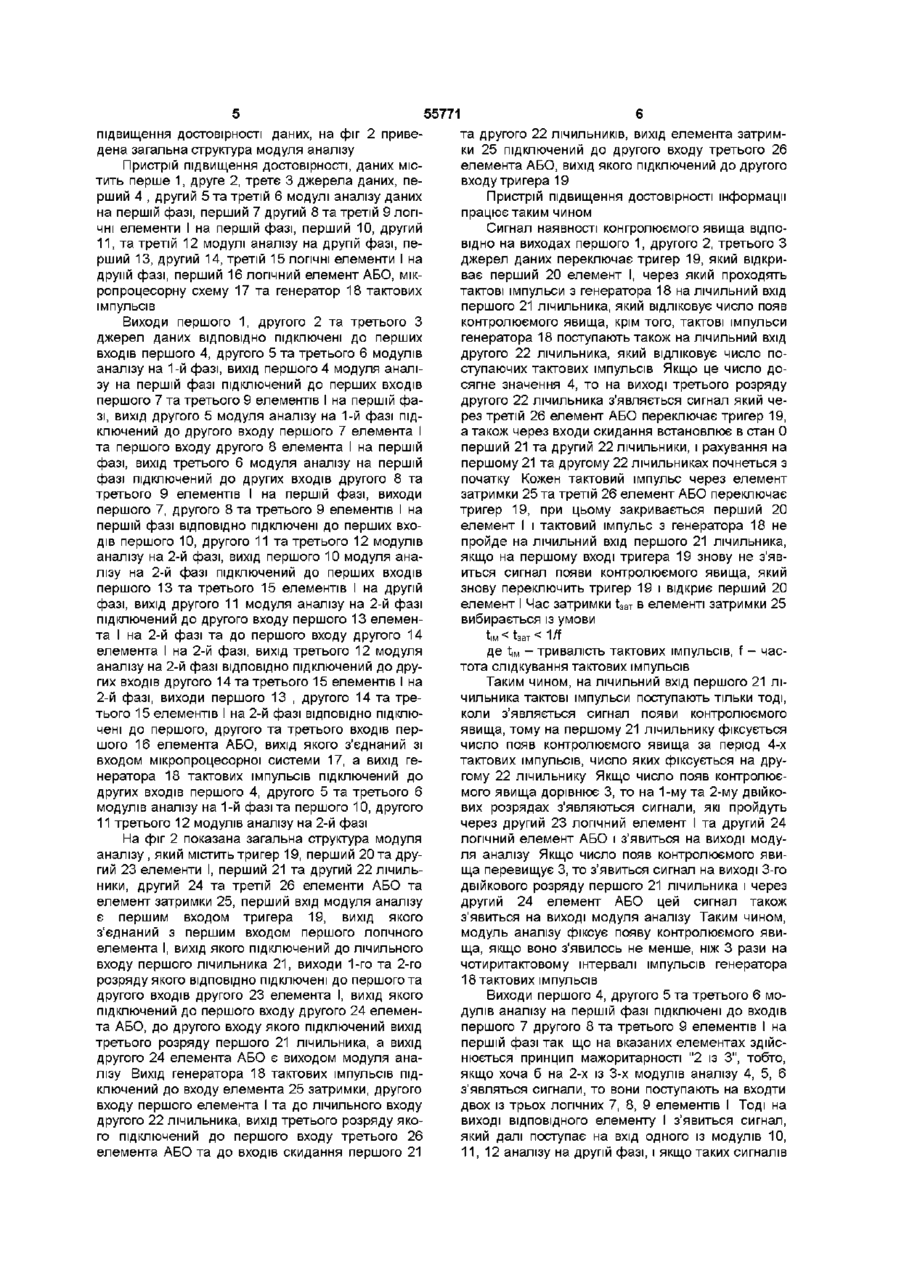

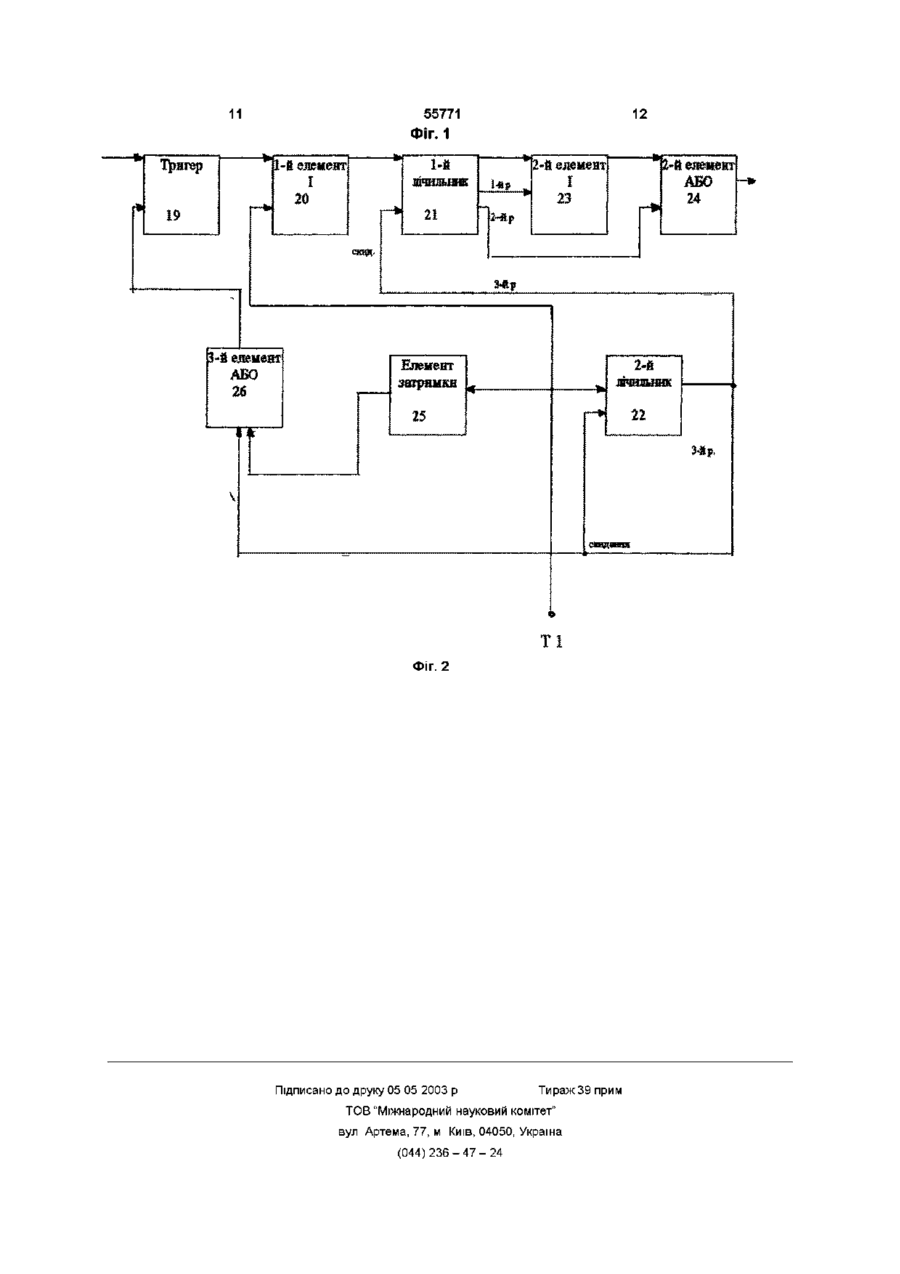

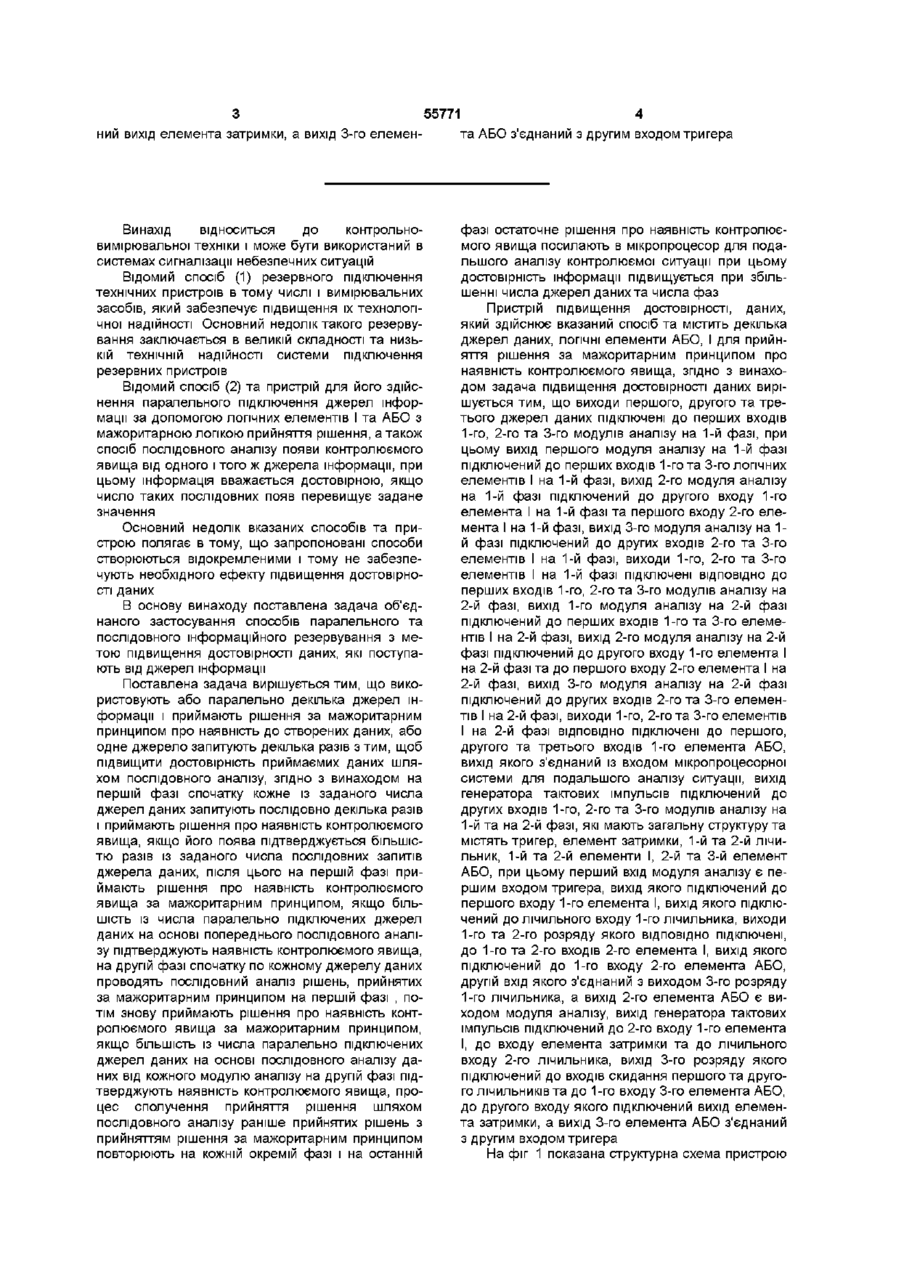

1 Спосіб підвищення достовірності інформації, при якому використовують або паралельно декілька джерел інформації і приймають рішення за мажоритарним принципом про наявність достовірних даних, або одне джерело послідовно запитують декілька разів з тим, щоб підвищити достовірність приймальних даних шляхом послідовного аналізу, який відрізняється тим, що на першій фазі спочатку кожне із заданого числа джерел даних запитують послідовно декілька разів і приймають рішення про наявність контрольованого явища, якщо його поява підтверджується більшістю разів із заданого числа послідовних запитів джерела даних, після цього на першій фазі приймають рішення про наявність контрольованого явища за мажоритарним принципом, якщо більшість із числа паралельно підключених джерел даних на основі попереднього послідовного аналізу підтверджують наявність контрольованого явища, на другій фазі спочатку по кожному джерелу даних проводять послідовний аналіз рішень, прийнятих за мажоритарним принципом на першій фазі, потім знову приймають рішення про наявність контрольованого явища за мажоритарним принципом, якщо більшість із числа паралельно підключених джерел даних на основі послідовного аналізу даних від кожного модуля аналізу на другій фазі підтверджують наявність контрольованого явища, процес сполучення прийняття рішення шляхом послідовного аналізу раніше прийнятих рішень з прийняттям рішення за мажоритарним принципом повторюють на кожній окремій фазі і на останній фазі остаточне рішення про наявність контрольованого явища посилають в мікропроцесор для подальшого аналізу контрольованої ситуації, при цьому достовірність інформації підвищується при збільшенні числа джерел даних та числа фаз 2 Пристрій підвищення достовірності інформації містить декілька джерел даних, ЛОГІЧНІ елементи АБО та І для прийняття рішення про наявність контрольованого явища за мажоритарним принципом, який відрізняється тим, що виходи першого, другого та третього джерела даних підключені до перших входів 1-го, 2-го та 3-го модулів аналізу на 1-й фазі, при цьому вихід першого модуля аналізу на 1-й фазі підключений до перших входів 1-го та 3-го логічних елементів на 1-й фазі, вихід 2-го модуля аналізу на 1-й фазі підключений до другого входу 1-го елемента І на 1-й фазі та першого входу 2-го елемента І на 1-й фазі, вихід 3-го модуля аналізу на 1-й фазі підключений до других входів 2-го та 3-го елементів І на 1-й фазі, виходи 1-го, 2го та 3-го елементів І на 1-й фазі підключені ВІДПОВІДНО до перших входів 1-го, 2-го та 3-го модуля аналізу на 2-й фазі, вихід 1-го модуля аналізу на 2й фазі підключений до перших входів 1-го та 3-го елементів І на 2-й фазі, вихід 2-го модуля аналізу на 2-й фазі підключений до другого входу 1-го елемента І на 2-й фазі та до першого входу 2-го елемента І на 2-й фазі, вихід 3-го модуля аналізу на 2-й фазі підключений до других входів 2-го та 3го елементів І на 2-й фазі, виходи 1-го, 2-го та 3-го елементів І на 2-й фазі ВІДПОВІДНО підключені до першого, другого та третього входів 1-го елемента АБО, вихід якого з'єднаний з входом мікропроцесорної системи для подальшого аналізу ситуації, вихід генератора тактових імпульсів підключений до других входів 1-го, 2-го та 3-го модулів аналізу на 1-й та на 2-й фазі, які мають загальну структуру та містять тригер, елемент затримки, 1-й та 2-й лічильник, 1-й та 2-й елементи І, 2-й та 3-й елемент АБО, при цьому перший вхід модуля аналізу є першим входом тригера, вихід якого підключений до першого входу 1-го елемента І, вихід якого підключений до лічильного входу 1-го лічильника, виходи 1-го та 2-го розряду якого ВІДПОВІДНО підключені до 1-го та 2-го входів 2-го елемента І, вихід якого підключений до 1-го входу 2-го елемента АБО, другий вхід якого з'єднаний з виходом 3-го розряду 1-го лічильника, а вихід 2-го елемента АБО є виходом модуля аналізу, вихід генератора тактових імпульсів підключений до 2-го входу 1-го елемента І, до входу елемента затримки та до лічильного входу 2-го лічильника, вихід 3-го розряду якого підключений до входів скидання першого та другого ЛІЧИЛЬНИКІВ та до 1-го входу 3-го елемента АБО, до другого входу якого підключе 1 ю ю З 55771 4 ний вихід елемента затримки, а вихід 3-го елемента АБО з'єднаний з другим входом тригера Винахід відноситься до контрольновимірювальної техніки і може бути використаний в системах сигналізації небезпечних ситуацій Відомий спосіб (1) резервного підключення технічних пристроїв в тому числі і вимірювальних засобів, який забезпечує підвищення їх технологічної надійності Основний недолік такого резервування заключається в великій складності та низькій технічній надійності системи підключення резервних пристроїв Відомий спосіб (2) та пристрій для його здійснення паралельного підключення джерел інформації за допомогою логічних елементів І та АБО з мажоритарною логікою прийняття рішення, а також спосіб послідовного аналізу появи контролюємого явища від одного і того ж джерела інформації, при цьому інформація вважається достовірною, якщо число таких послідовних появ перевищує задане значення Основний недолік вказаних способів та пристрою полягає в тому, що запропоновані способи створюються відокремленими і тому не забезпечують необхідного ефекту підвищення достовірності даних В основу винаходу поставлена задача об'єднаного застосування способів паралельного та послідовного інформаційного резервування з метою підвищення достовірності даних, які поступають від джерел інформації Поставлена задача вирішується тим, що використовують або паралельно декілька джерел інформації і приймають рішення за мажоритарним принципом про наявність до створених даних, або одне джерело запитують декілька разів з тим, щоб підвищити достовірність приймаємих даних шляхом послідовного аналізу, згідно з винаходом на першій фазі спочатку кожне із заданого числа джерел даних запитують послідовно декілька разів і приймають рішення про наявність контролюємого явища, якщо його поява підтверджується більшістю разів із заданого числа послідовних запитів джерела даних, після цього на першій фазі приймають рішення про наявність контролюємого явища за мажоритарним принципом, якщо більшість із числа паралельно підключених джерел даних на основі попереднього послідовного аналізу підтверджують наявність контролюємого явища, на другій фазі спочатку по кожному джерелу даних проводять послідовний аналіз рішень, прийнятих за мажоритарним принципом на першій фазі , потім знову приймають рішення про наявність контролюємого явища за мажоритарним принципом, якщо більшість із числа паралельно підключених джерел даних на основі послідовного аналізу даних від кожного модулю аналізу на другій фазі підтверджують наявність контролюємого явища, процес сполучення прийняття рішення шляхом послідовного аналізу раніше прийнятих рішень з прийняттям рішення за мажоритарним принципом повторюють на кожній окремій фазі і на останній фазі остаточне рішення про наявність контролюємого явища посилають в мікропроцесор для подальшого аналізу контролюємої ситуації при цьому достовірність інформації підвищується при збільшенні числа джерел даних та числа фаз Пристрій підвищення достовірності, даних, який здійснює вказаний спосіб та містить декілька джерел даних, ЛОГІЧНІ елементи АБО, І для прийняття рішення за мажоритарним принципом про наявність контролюємого явища, згідно з винаходом задача підвищення достовірності даних вирішується тим, що виходи першого, другого та третього джерел даних підключені до перших входів 1-го, 2-го та 3-го модулів аналізу на 1-й фазі, при цьому вихід першого модуля аналізу на 1-й фазі підключений до перших входів 1-го та 3-го логічних елементів І на 1-й фазі, вихід 2-го модуля аналізу на 1-й фазі підключений до другого входу 1-го елемента І на 1-й фазі та першого входу 2-го елемента І на 1-й фазі, вихід 3-го модуля аналізу на 1й фазі підключений до других входів 2-го та 3-го елементів І на 1-й фазі, виходи 1-го, 2-го та 3-го елементів І на 1-й фазі підключені ВІДПОВІДНО ДО перших входів 1-го, 2-го та 3-го модулів аналізу на 2-й фазі, вихід 1-го модуля аналізу на 2-й фазі підключений до перших входів 1-го та 3-го елементів І на 2-й фазі, вихід 2-го модуля аналізу на 2-й фазі підключений до другого входу 1-го елемента І на 2-й фазі та до першого входу 2-го елемента І на 2-й фазі, вихід 3-го модуля аналізу на 2-й фазі підключений до других входів 2-го та 3-го елементів І на 2-й фазі, виходи 1-го, 2-го та 3-го елементів І на 2-й фазі ВІДПОВІДНО підключені до першого, другого та третього входів 1-го елемента АБО, вихід якого з'єднаний із входом мікропроцесорної системи для подальшого аналізу ситуації, вихід генератора тактових імпульсів підключений до других входів 1-го, 2-го та 3-го модулів аналізу на 1-й та на 2-й фазі, які мають загальну структуру та містять тригер, елемент затримки, 1-й та 2-й лічильник, 1-й та 2-й елементи І, 2-й та 3-й елемент АБО, при цьому перший вхід модуля аналізу є першим входом тригера, вихід якого підключений до першого входу 1-го елемента І, вихід якого підключений до лічильного входу 1-го лічильника, виходи 1-го та 2-го розряду якого ВІДПОВІДНО підключені, до 1-го та 2-го входів 2-го елемента І, вихід якого підключений до 1-го входу 2-го елемента АБО, другій вхід якого з'єднаний з виходом 3-го розряду 1-го лічильника, а вихід 2-го елемента АБО є виходом модуля аналізу, вихід генератора тактових імпульсів підключений до 2-го входу 1-го елемента І, до входу елемента затримки та до лічильного входу 2-го лічильника, вихід 3-го розряду якого підключений до входів скидання першого та другого ЛІЧИЛЬНИКІВ та до 1-го входу 3-го елемента АБО, до другого входу якого підключений вихід елемента затримки, а вихід 3-го елемента АБО з'єднаний з другим входом тригера На фіг 1 показана структурна схема пристрою 55771 підвищення достовірності даних, на фіг 2 привета другого 22 ЛІЧИЛЬНИКІВ, ВИХІД елемента затримдена загальна структура модуля аналізу ки 25 підключений до другого входу третього 26 елемента АБО, вихід якого підключений до другого Пристрій підвищення достовірності, даних місвходу тригера 19 тить перше 1, друге 2, третє 3 джерела даних, перший 4 , другий 5 та третій 6 модулі аналізу даних Пристрій підвищення достовірності інформації на першій фазі, перший 7 другий 8 та третій 9 ЛОГІпрацює таким чином ЧНІ елементи І на першій фазі, перший 10, другий Сигнал наявності конгролюємого явища ВІДПО11, та третій 12 модулі аналізу на другій фазі, пеВІДНО на виходах першого 1, другого 2, третього З рший 13, другий 14, третій 15 ЛОГІЧНІ елементи І на джерел даних переключає тригер 19, який відкридрумй фазі, перший 16 логічний елемент АБО, мікває перший 20 елемент І, через який проходять ропроцесорну схему 17 та генератор 18 тактових тактові імпульси з генератора 18 на лічильний вхід імпульсів першого 21 лічильника, який відліковує число появ контролюємого явища, крім того, тактові імпульси Виходи першого 1, другого 2 та третього З генератора 18 поступають також на лічильний вхід джерел даних ВІДПОВІДНО підключені до перших другого 22 лічильника, який відліковує число повходів першого 4, другого 5 та третього 6 модулів ступаючих тактових імпульсів Якщо це число доаналізу на 1-й фазі, вихід першого 4 модуля аналісягне значення 4, то на виході третього розряду зу на першій фазі підключений до перших входів другого 22 лічильника з'являється сигнал який чепершого 7 та третього 9 елементів І на першій фарез третій 26 елемент АБО переключає тригер 19, зі, вихід другого 5 модуля аналізу на 1-й фазі піда також через входи скидання встановлює в стан 0 ключений до другого входу першого 7 елемента І перший 21 та другий 22 лічильники, і рахування на та першого входу другого 8 елемента І на першій першому 21 та другому 22 лічильниках почнеться з фазі, вихід третього 6 модуля аналізу на першій початку Кожен тактовий імпульс через елемент фазі підключений до других входів другого 8 та затримки 25 та третій 26 елемент АБО переключає третього 9 елементів І на першій фазі, виходи тригер 19, при цьому закривається перший 20 першого 7, другого 8 та третього 9 елементів І на елемент І і тактовий імпульс з генератора 18 не першій фазі ВІДПОВІДНО підключені до перших вхопройде на лічильний вхід першого 21 лічильника, дів першого 10, другого 11 та третього 12 модулів якщо на першому вході тригера 19 знову не з'яваналізу на 2-й фазі, вихід першого 10 модуля анаиться сигнал появи контролюємого явища, який лізу на 2-й фазі підключений до перших входів знову переключить тригер 19 і відкриє перший 20 першого 13 та третього 15 елементів І на другій елемент І Час затримки t 3 a T в елементі затримки 25 фазі, вихід другого 11 модуля аналізу на 2-й фазі вибирається із умови підключений до другого входу першого 13 елемента І на 2-й фазі та до першого входу другого 14 t,M
