Гичкозрізувальний пристрій

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56031

Опубліковано: 15.04.2003

Автори: Пулька Чеслав Вікторович, Павлов Ярослав Антонович, Вовк Ярослав Юрійович, Фенканін Володимир Петрович, Науменко Євгеній Віталійович, Мартиненко Володимир Якимович

Завантажити PDF файл.

Формула / Реферат

Гичкозрізувальний пристрій, що складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж, який відрізняється тим, що ніж встановлений на осі обертання і підпружинений пружиною, а його хід обмежений упорами.

Текст

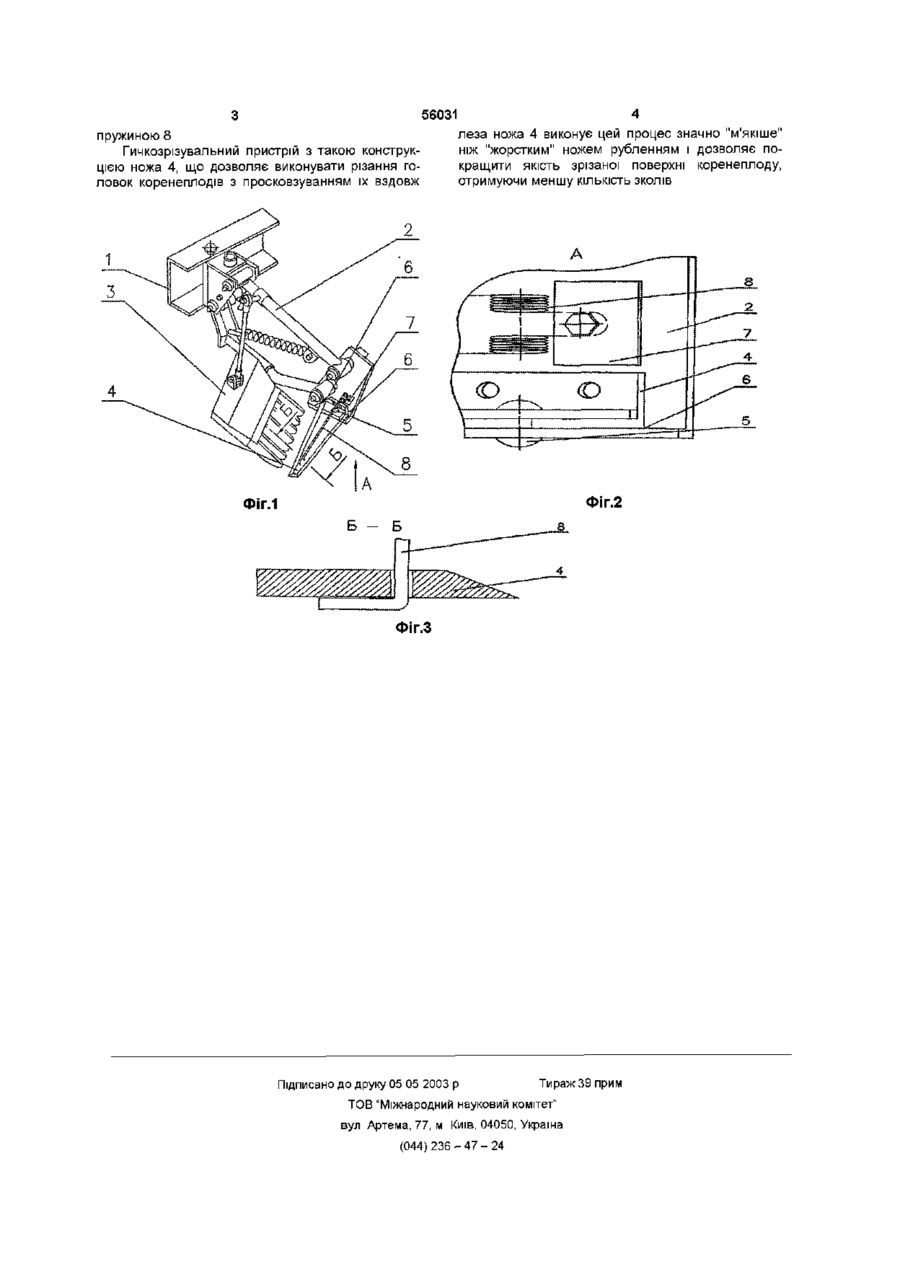

Гичкозрізувальний пристрій, що складається з рами, на якій за допомогою паралелограмної ПІДВІСКИ змонтовані гребінчастий копір і ніж, який відрізняється тим, що ніж встановлений на осі обертання і підпружинений пружиною, а його хід обмежений упорами пружиною, а його хід обмежений упорами, що забезпечує різання з ковзанням і за рахунок цього покращується якість зрізування головок коренеплодів цукрових буряків на корені Поставлена задача вирішується тим, що в гичкозрізувальному пристрої, який складається з рами, на якій за допомогою паралелограмної ПІДВІСКИ змонтовані гребінчастий копір і ніж, згідно винаходу вводиться те, що ніж встановлений на ВІСІ обе ртання і підпружинений пружиною, а його хід обмежений упорами Гичкозрізувальний пристрій зображений на фіг 1, на фіг 2 - вид А на фіг 1, на фіг 3 - вид Б на фіг 1 Гичкозрізувальний пристрій складається з рами 1, на якій за допомогою паралелограмної ПІДВІСКИ 2 змонтовані гребінчастий копір 3 і ніж 4, що встановлений на ВІСІ 5, а рухи його обмежені упорами 6 До паралелограмної ПІДВІСКИ 2 пластинкою 7 прикріплена пружина 8, відігнуті КІНЦІ якої з'єднані з ножем 4 Гичкозрізувальний пристрій працює наступним чином При русі гичкозрізувального пристрою по рядках цукрових буряків, з попередньо високо обрізаною гичкою на одному рівні від поверхні ґрунту гребінчастий копір 3 наїжджає на головки коренеплодів, копіює їх і за допомогою паралеграмної ПІДВІСКИ 2 передає ці рухи ножу 4 В процесі зрізання головок коренеплодів з залишками гички ніж 4 відхиляється на ВІСІ 5 до упора 6, виконуючи різання з ковзанням Після зрізання головки коренеплоду ніж 4 повертається в попереднє положення СО о (О Ю З 56031 4 пружиною 8 леза ножа 4 виконує цей процес значно "м'якіше" Гичкозрізувальний пристрій з такою конструкніж "жорстким" ножем рубленням і дозволяє поцією ножа 4, що дозволяє виконувати різання гокращити якість зрізаної поверхні коренеплоду, ловок коренеплодів з просковзуванням їх вздовж отримуючи меншу КІЛЬКІСТЬ зколів ФІГ.2 ФІГ.1 Б Б ФІг.З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
