Механізм копіювання головок коренеплодів

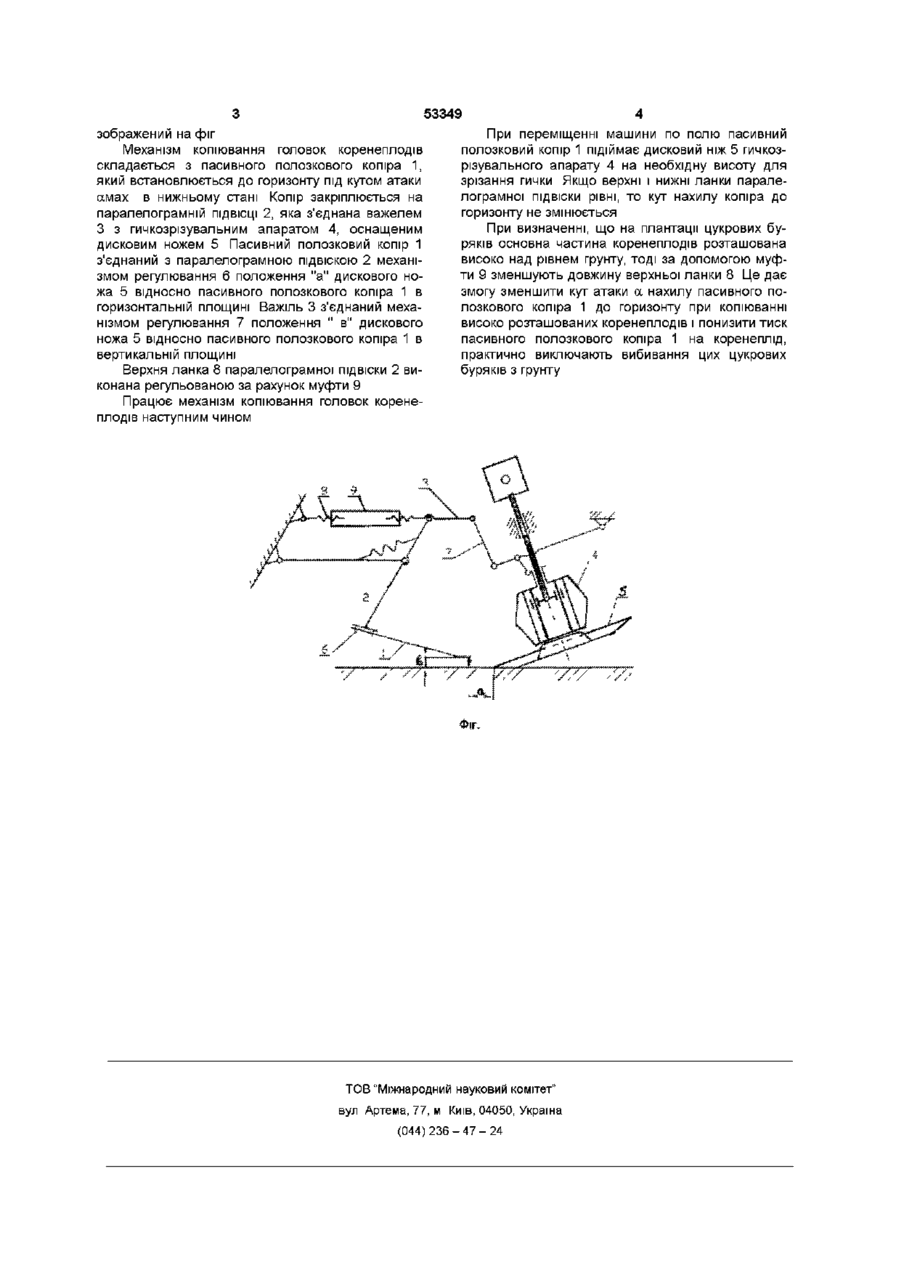

Механізм копіювання головок коренеплодів, що складається з пасивного полозкового копіра, встановленого на паралелограмній ПІДВІСЦІ, з'єднаній важелем з гичкозрізувальним апаратом і механізмів регулювання зазору відносно дискового ножа в горизонтальній і вертикальній площинах, який відрізняється тим, що одна ланка паралелограмної ПІДВІСКИ виконана з можливістю зміни и довжини для регулювання кута атаки пасивного полозкового копіра в межах 18 - 30° Винахід відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків Відома гичкозбиральна машина [а с № 473490, кл А01Д23Ю2, 1975р], в якій механізм копіювання головок коренеплодів складається з пасивного полозкового копіра, встановленого на паралелограмній ПІДВІСЦІ, з'єднаній важелем з гичкозрізувальним апаратом і механізмів регулювання зазору відносно дискового ножа в горизонтальній і вертикальній площинах (Аналог) З заявленим винаходом аналог співпадає слідуючими ознаками пасивний полозковий копір, паралелограмна підвіска, гичкозрізувальний апарат, дисковий ніж, механізми регулювання зазору між полозковим копіром і дисковим ножем в горизонтальній і вертикальній площинах Недоліком відомої машини є неможливість регулювання кута атаки полозкового копіра, що дає можливість зменшити його, якщо встановлено, що на плантації цукрових буряків переваж)на частина коренеплодів розташована високо над рівнем грунту Це зменшує тиск копіра на коренеплід і виключає можливість його вибивання з грунту Відомий також механізм копіювання головок коренеплодів цукрових буряків [Машина ботвоуборочная БМ - 6 Техническое описание и инструкция по эксплуатации Тернополь, 1976, стр 43 45], який складається з пасивного полозкового копіра, встановленого на паралелограмній ПІДВІСЦІ, з'єднаній важелем з гичкозрізувальним апаратом, і механізмів регулювання зазору відносно дискового ножа в горизонтальній і вертикальній площинах (Прототип) З заявленим винаходом прототип співпадає наступними ознаками пасивний полозковий копір, паралелограмна підвіска, гичкозрізувальний апарат, дисковий ніж, механізми регулювання зазору між полозковим копіром і дисковим ножем в горизонтальній і вертикальній площинах Недоліки відомого пристрою аналогічні аналогу В основу винаходу поставлена задача удосконалення механізмам копіювання головок коренеплодів, в якому одна ланка паралелограмної ПІДВІСКИ виконана з можливістю зміни и довжини і забезпечує регулювання кута атаки пасивного полозкового копіра в межах 18 -ь 30° і за рахунок цього зменшити тиск копіра на коренеплід і виключає можливість його вибивання з грунту, якщо встановлено, що на плантації цукрових буряків переважна частина коренеплодів розташована високо над рівнем грунту Поставлена задача вирішується тим, що в механізмі копіювання головок коренеплодів, що складається з пасивного полозкового копіра, встановленого на паралелограмній ПІДВІСЦІ, з'єднаній важелем з гичкозрізувальним апаратом і механізмів регулювання зазору відносно дискового ножа в горизонтальній і вертикальній площинах, згідно винаходу вводиться те, що одна ланка паралелограмної ПІДВІСКИ виконана з можливістю зміни її довжини для регулювання кута атаки пасивного полозкового копіра в межах 18 -ь 30° Механізм копіювання головок коренеплодів ^ со го ю 53349 зображений на фіг Механізм копіювання головок коренеплодів складається з пасивного полозкового котра 1, який встановлюється до горизонту під кутом атаки амах в нижньому стані Копір закріплюється на паралелограмній ПІДВІСЦІ 2, яка з'єднана важелем З з гичкозрізувальним апаратом 4, оснащеним дисковим ножем 5 Пасивний полозковий копір 1 з'єднаний з паралелограмною ПІДВІСКОЮ 2 механізмом регулювання 6 положення "а" дискового ножа 5 відносно пасивного полозкового котра 1 в горизонтальній площині Важіль 3 з'єднаний механізмом регулювання 7 положення " в" дискового ножа 5 відносно пасивного полозкового котра 1 в вертикальній площині Верхня ланка 8 паралелограмної ПІДВІСКИ 2 виконана регульованою за рахунок муфти 9 Працює механізм копіювання головок коренеплодів наступним чином При переміщенні машини по полю пасивний полозковий копір 1 підіймає дисковий ніж 5 гичкозрізувального апарату 4 на необхідну висоту для зрізання гички Якщо верхні і нижні ланки паралелограмної ПІДВІСКИ рівні, то кут нахилу котра до горизонту не змінюється При визначенні, що на плантації цукрових буряків основна частина коренеплодів розташована високо над рівнем грунту, тоді за допомогою муфти 9 зменшують довжину верхньої ланки 8 Це дає змогу зменшити кут атаки а нахилу пасивного полозкового котра 1 до горизонту при копіюванні високо розташованих коренеплодів і понизити тиск пасивного полозкового котра 1 на коренеплід, практично виключають вибивання цих цукрових буряків з грунту ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
