Гідроредуктор
Номер патенту: 56063
Опубліковано: 27.12.2010
Формула / Реферат
Гідроредуктор, що містить корпус з соплом, мембранний привод з жорстким центром, стержнем та притискачем і затвор з ущільнювачем, який відрізняється тим, що стержень обладнано тягою, а притискач обладнано гільзою, з встановленими в ній гвинтовим приводом і зафіксованою від повороту втулкою, яка одним кінцем з'єднана, з можливістю повздовжнього руху, з тягою, а другий кінець обладнано різьбою для взаємодії з гвинтовим приводом, при цьому гвинтовий привід зафіксовано від повздовжнього руху, а відносний хід тяги у втулці пропорційний робочому ходу мембранного приводу.
Текст

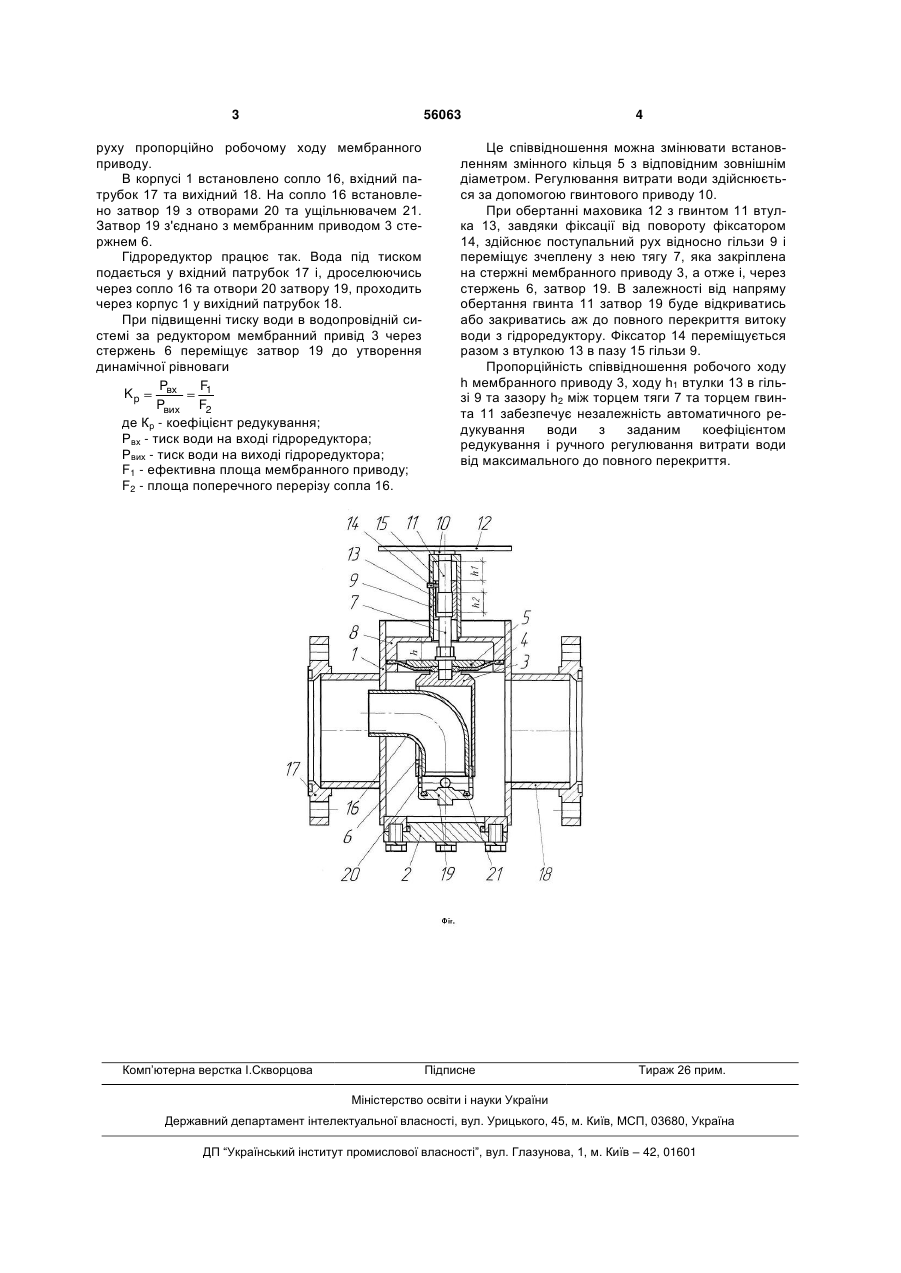

Гідроредуктор, що містить корпус з соплом, мембранний привод з жорстким центром, стержнем та притискачем і затвор з ущільнювачем, який 3 56063 руху пропорційно робочому ходу мембранного приводу. В корпусі 1 встановлено сопло 16, вхідний патрубок 17 та вихідний 18. На сопло 16 встановлено затвор 19 з отворами 20 та ущільнювачем 21. Затвор 19 з'єднано з мембранним приводом 3 стержнем 6. Гідроредуктор працює так. Вода під тиском подається у вхідний патрубок 17 і, дроселюючись через сопло 16 та отвори 20 затвору 19, проходить через корпус 1 у вихідний патрубок 18. При підвищенні тиску води в водопровідній системі за редуктором мембранний привід 3 через стержень 6 переміщує затвор 19 до утворення динамічної рівноваги Pвх F1 Kp Pвих F2 де Кр - коефіцієнт редукування; Рвх - тиск води на вході гідроредуктора; Рвих - тиск води на виході гідроредуктора; F1 - ефективна площа мембранного приводу; F2 - площа поперечного перерізу сопла 16. Комп’ютерна верстка І.Скворцова 4 Це співвідношення можна змінювати встановленням змінного кільця 5 з відповідним зовнішнім діаметром. Регулювання витрати води здійснюється за допомогою гвинтового приводу 10. При обертанні маховика 12 з гвинтом 11 втулка 13, завдяки фіксації від повороту фіксатором 14, здійснює поступальний рух відносно гільзи 9 і переміщує зчеплену з нею тягу 7, яка закріплена на стержні мембранного приводу 3, а отже і, через стержень 6, затвор 19. В залежності від напряму обертання гвинта 11 затвор 19 буде відкриватись або закриватись аж до повного перекриття витоку води з гідроредуктору. Фіксатор 14 переміщується разом з втулкою 13 в пазу 15 гільзи 9. Пропорційність співвідношення робочого ходу h мембранного приводу 3, ходу h1 втулки 13 в гільзі 9 та зазору h2 між торцем тяги 7 та торцем гвинта 11 забезпечує незалежність автоматичного редукування води з заданим коефіцієнтом редукування і ручного регулювання витрати води від максимального до повного перекриття. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic reducer
Автори англійськоюPryma Anatolii Mykolaiovych, Yuschenko Yurii Mykolaiovych
Назва патенту російськоюГидроредуктор
Автори російськоюПрима Анатолий Николаевич, Ющенко Юрий Николаевич
МПК / Мітки
МПК: F16K 17/00
Мітки: гідроредуктор
Код посилання
<a href="https://ua.patents.su/2-56063-gidroreduktor.html" target="_blank" rel="follow" title="База патентів України">Гідроредуктор</a>
Гідроредуктор
Номер патенту: 85776
Опубліковано: 25.02.2009
Автори: Прима Анатолій Миколайович, Ющенко Юрій Миколайович
МПК: F16K 17/00
Мітки: гідроредуктор
Формула / Реферат:

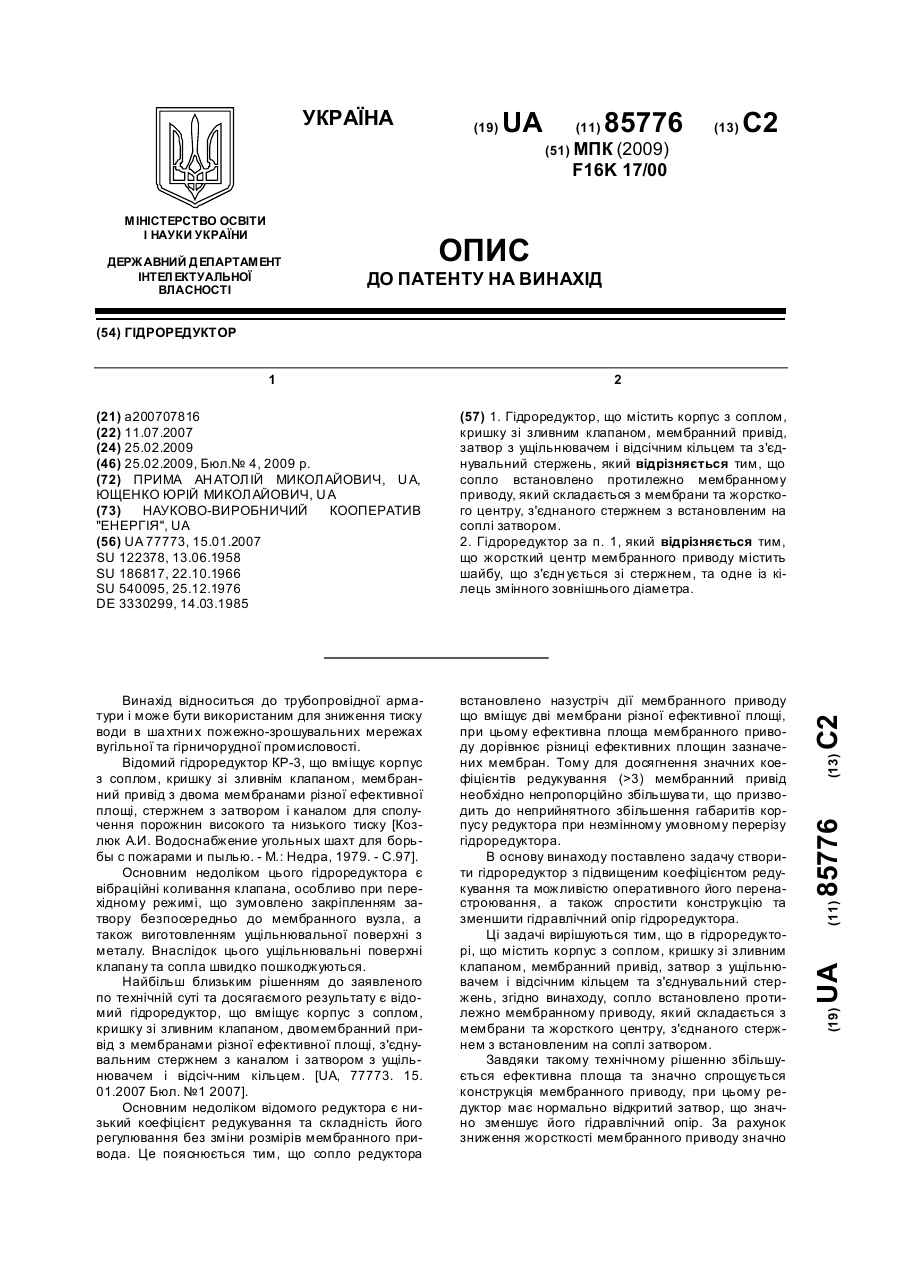

1. Гідроредуктор, що містить корпус з соплом, кришку зі зливним клапаном, мембранний привід, затвор з ущільнювачем і відсічним кільцем та з'єднувальний стержень, який відрізняється тим, що сопло встановлено протилежно мембранному приводу, який складається з мембрани та жорсткого центру, з'єднаного стержнем з встановленим на соплі затвором.2. Гідроредуктор за п. 1, який відрізняється тим, що жорсткий центр мембранного приводу містить...
Гідроредуктор
Номер патенту: 77773
Опубліковано: 15.01.2007
Автори: Прима Анатолій Миколайович, Ющенко Юрій Миколайович
МПК: F16K 17/00
Мітки: гідроредуктор
Формула / Реферат:

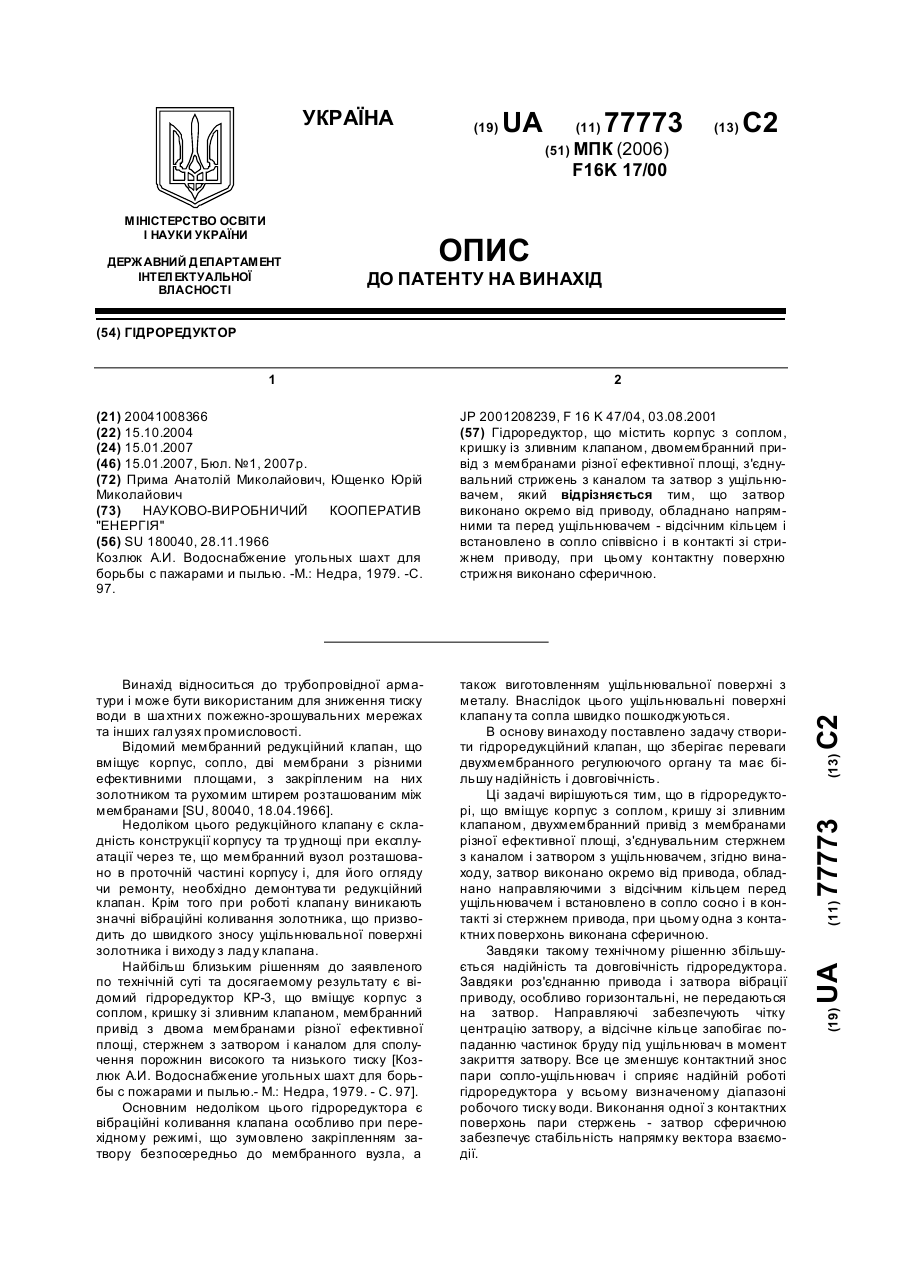

Гідроредуктор, що містить корпус з соплом, кришку із зливним клапаном, двомембранний привід з мембранами різної ефективної площі, з'єднувальний стрижень з каналом та затвор з ущільнювачем, який відрізняється тим, що затвор виконано окремо від приводу, обладнано напрямними та перед ущільнювачем - відсічним кільцем і встановлено в сопло співвісно і в контакті зі стрижнем приводу, при цьому контактну поверхню стрижня виконано сферичною.
Спосіб редукування труб
Номер патенту: 36754
Опубліковано: 10.11.2008
Автори: Смілий Ігор Борисович, Лариков Володимир Васильович, Фурманов Валерій Борисович
МПК: B21C 37/08, B21C 37/06
Мітки: редукування, труб, спосіб
Формула / Реферат:
1. Спосіб редукування труб, що включає їх нагрівання перед першим редукуючим калібром, редукування на ділянці послідовно розташованих редукуючих калібрів, поділ готової труби на мірні відрізки та її охолодження, який відрізняється тим, що здійснюють додатковий підігрів труби на ділянці редукування між будь-якими двома сусідніми редукуючими калібрами.2. Спосіб за п. 1, який відрізняється тим, що додатковий підігрів труби здійснюють від...
Електромагнітний клапан
Номер патенту: 12981
Опубліковано: 15.03.2006
Автори: Пасічник Олег Володимирович, Шисман Володимир Єфімович, Райзман Давід Аврамович, Пасічник Дмитро Володимирович
МПК: F16K 31/02
Мітки: електромагнітний, клапан
Формула / Реферат:
Електромагнітний клапан, що містить корпус з ізольованими один від одного вхідним і вихідним патрубками, сполученими між собою через порожнину корпусу за допомогою затвора, що включає центральне сідло, безпосередньо розміщене на торці вихідного патрубка, взаємодіюче для закривання проходу цього вихідного патрубка з мембранним ущільнювачем за допомогою електромагнітного приводу, що має магнітопровід, сердечник і якір, який відрізняється тим,...
