Логічний випробувач

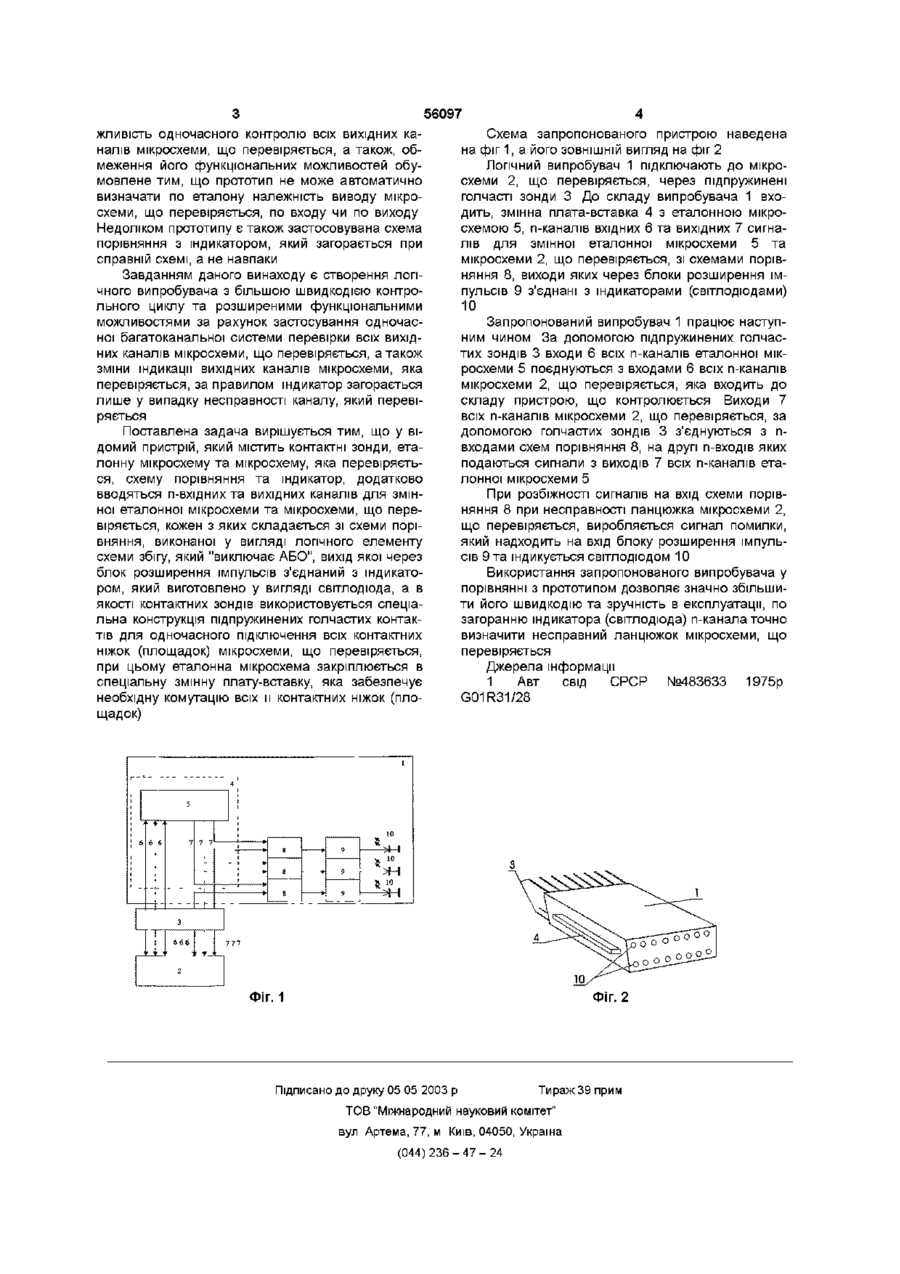

1 Логічний випробувач, який містить контактні зонди, еталонну мікросхему, схему порівняння та індикатор, який відрізняється тим, що додатково містить п-каналів вхідних та вихідних сигналів для еталонної мікросхеми та мікросхеми, яка переві ряється, кожен з яких складається із схеми порівняння, виконаної у вигляді логічного елементу схеми збігу який "виключає АБО", вихід якої через блок розширення імпульсів з'єднаний з індикатором, який виконаний у вигляді світлодюда, а як контактні зонди використовується спеціальна конструкція підпружинених голчастих зондів для одночасного підключення всіх контактних ніжок (площадок) мікросхеми, що перевіряється 2 Логічний випробувач по п 1, який відрізняється тим, що еталонна мікросхема закріплюється в спеціальну змінну плату-вставку, яка забезпечує необхідну комутацію всіх и контактних ніжок (площадок) мікросхеми Винахід відноситься до електровимірювальної техніки та призначений для перевірки справності цифрових мікросхем безпосередньо на працюючій схемній платі Тестування та діагностика цифрових пристроїв є складним технічним завданням Як правило, алгоритмічне тестування зводиться до подачі ПОСЛІДОВНОСТІ ВПЛИВІВ на входи пристрою, який тестується, та зчитування стану виходів Порівняння зчитаного стану з "еталоном" дозволяє зробити висновок щодо справності пристрою, який перевіряється ВХІДНІ сигнали подаються паралельно на однотипну еталонну мікросхему та мікросхему, яка перевіряється, а ВИХІДНІ сигнали мікросхеми, яка перевіряється, та еталонної подаються на схему порівняння В разі розбіжності виходів виробляється сигнал помилки, що говорить про несправність мікросхеми, яка перевіряється ВІДОМІ ЛОГІЧНІ випробувачі, які містять контактні зонди та послідовно поєднані еталонну мікросхему, схему порівняння, індикатор Такі пристрої дозволяють перевіряти інтегральні мікросхеми без їх випаювання Проте ВІДОМІ випробувачі мають вмонтоване (автономне) джерело живлення для роботи еталонної мікросхеми та функціональних вузлів самого пробника Наявність в комплекті вмонтованого джерела живлення значно збільшує вагу та габа рити пристрою, що ускладнює його виготовлення у вигляді пробника Найбільш близьким до винаходу за технічною суттю є логічний випробувач [1] призначений для пошуку несправних мікросхем безпосередньо на схемній платі та який містить контактні зонди, еталонну мікросхему, схему порівняння з індикатором Всі елементи випробувача та еталонна мікросхема підключені своїми виводами живлення до двох контактних зондів Прототип працює наступним чином Для перевірки мікросхеми без и випаювання у випробувач вставляють еталонну мікросхему того ж типу, що й та, яку перевіряють, а випробувач підключають контактними зондами до виводів мікросхеми, що перевіряється В процесі роботи пристрою, що контролюється, на входи мікросхеми, яка перевіряється, надходять сигнали, які, крім того, через контактні зонди потрапляють на входи еталонної мікросхеми Сигнали на виходах еталонної мікросхеми порівнюються з сигналами на виходах мікросхеми, яка перевіряється, в схемі порівняння, яка виконана таким чином, що при розбіжних сигналах з виходів еталонної мікросхеми та мікросхеми, яка перевіряється, тобто коли мікросхема, яка перевіряється несправна - індикатор не горить та навпаки Недоліком прототипу є велика тривалість контролю мікросхеми, яка перевіряється, через немо 1 о (О ю 56097 жливість одночасного контролю всіх вихідних каналів мікросхеми, що перевіряється, а також, обмеження його функціональних можливостей обумовлене тим, що прототип не може автоматично визначати по еталону належність виводу мікросхеми, що перевіряється, по входу чи по виходу Недоліком прототипу є також застосовувана схема порівняння з індикатором, який загорається при справній схемі, а не навпаки Завданням даного винаходу є створення логічного випробувача з більшою швидкодією контрольного циклу та розширеними функціональними можливостями за рахунок застосування одночасної багатоканальної системи перевірки всіх вихідних каналів мікросхеми, що перевіряється, а також зміни індикації вихідних каналів мікросхеми, яка перевіряється, за правилом індикатор загорається лише у випадку несправності каналу, який перевіряється Поставлена задача вирішується тим, що у відомий пристрій, який містить контактні зонди, еталонну мікросхему та мікросхему, яка перевіряється, схему порівняння та індикатор, додатково вводяться п-вхідних та вихідних каналів для змінної еталонної мікросхеми та мікросхеми, що перевіряється, кожен з яких складається зі схеми порівняння, виконаної у вигляді логічного елементу схеми збігу, який "виключає АБО", вихід якої через блок розширення імпульсів з'єднаний з індикатором, який виготовлено у вигляді світлодіода, а в якості контактних зондів використовується спеціальна конструкція підпружинених голчастих контактів для одночасного підключення всіх контактних ніжок (площадок) мікросхеми, що перевіряється, при цьому еталонна мікросхема закріплюється в спеціальну змінну плату-вставку, яка забезпечує необхідну комутацію всіх и контактних ніжок (площадок) Схема запропонованого пристрою наведена на фіг 1, а його ЗОВНІШНІЙ ВИГЛЯД на фіг 2 Логічний випробувач 1 підключають до мікросхеми 2, що перевіряється, через підпружинені голчасті зонди 3 До складу випробувача 1 входить, змінна плата-вставка 4 з еталонною мікросхемою 5, n-каналів вхідних 6 та вихідних 7 сигналів для змінної еталонної мікросхеми 5 та мікросхеми 2, що перевіряється, зі схемами порівняння 8, виходи яких через блоки розширення імпульсів 9 з'єднані з індикаторами (світлодюдами) 10 Запропонований випробувач 1 працює наступним чином За допомогою підпружинених голчастих зондів 3 входи 6 всіх n-каналів еталонної мікросхеми 5 поєднуються з входами 6 всіх п-каналів мікросхеми 2, що перевіряється, яка входить до складу пристрою, що контролюється Виходи 7 всіх n-каналів мікросхеми 2, що перевіряється, за допомогою голчастих зондів 3 з'єднуються з пвходами схем порівняння 8, на другі n-входів яких подаються сигнали з виходів 7 всіх n-каналів еталонної мікросхеми 5 При розбіжності сигналів на вхід схеми порівняння 8 при несправності ланцюжка мікросхеми 2, що перевіряється, виробляється сигнал помилки, який надходить на вхід блоку розширення імпульсів 9 та індикується світлодюдом 10 Використання запропонованого випробувача у порівнянні з прототипом дозволяє значно збільшити його швидкодію та зручність в експлуатації, по загоранню індикатора (світлодіода) п-канала точно визначити несправний ланцюжок мікросхеми, що перевіряється Джерела інформації 1 Авт свід СРСР №483633 1975р G01R31/28 Фіг. 1 Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
