Пристрій для вимірювання фронтів вихідних сигналів цифрових мікросхем
Номер патенту: 56096
Опубліковано: 15.04.2003
Автори: Балабанов Володимир Павлович, Прощенко Володимир Георгійович, Євдокимов Володимир Віталійович
Формула / Реферат

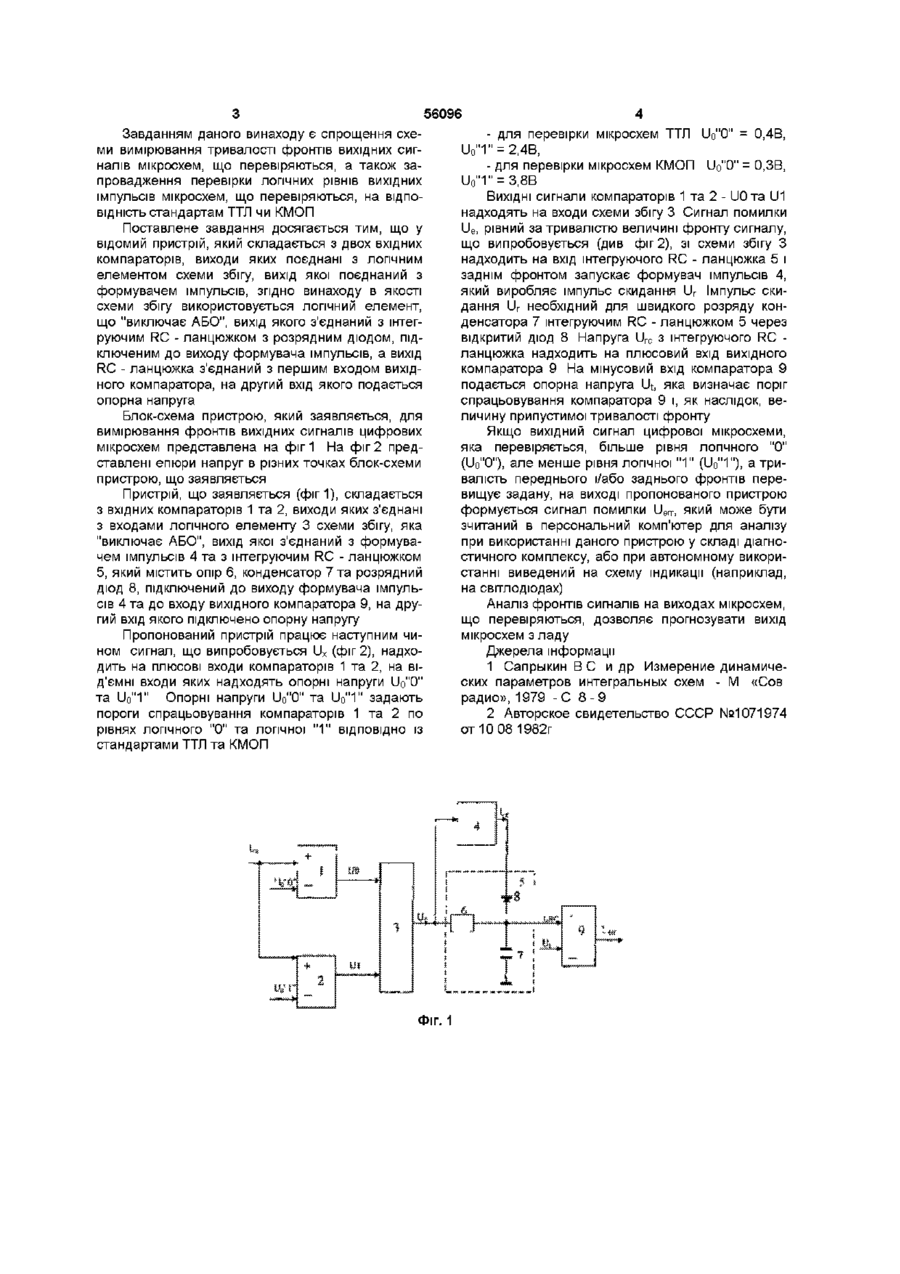

Пристрій для вимірювання фронтів вихідних сигналів цифрових мікросхем, що містить два вхідних компаратори, виходи яких з'єднані з логічним елементом схеми збігу, вихід котрої з'єднано з формувачем імпульсів, який відрізняється тим, що як схема збігу в ньому використовується логічний елемент, який "виключає АБО", вихід котрого з'єднано з інтегруючим RC-ланцюжком з розрядним діодом, що підключений до входу формувача імпульсів, вихід RC-ланцюжка підключено до першого входу вихідного компаратора, на другий вхід якого подається опорна напруга.
Текст

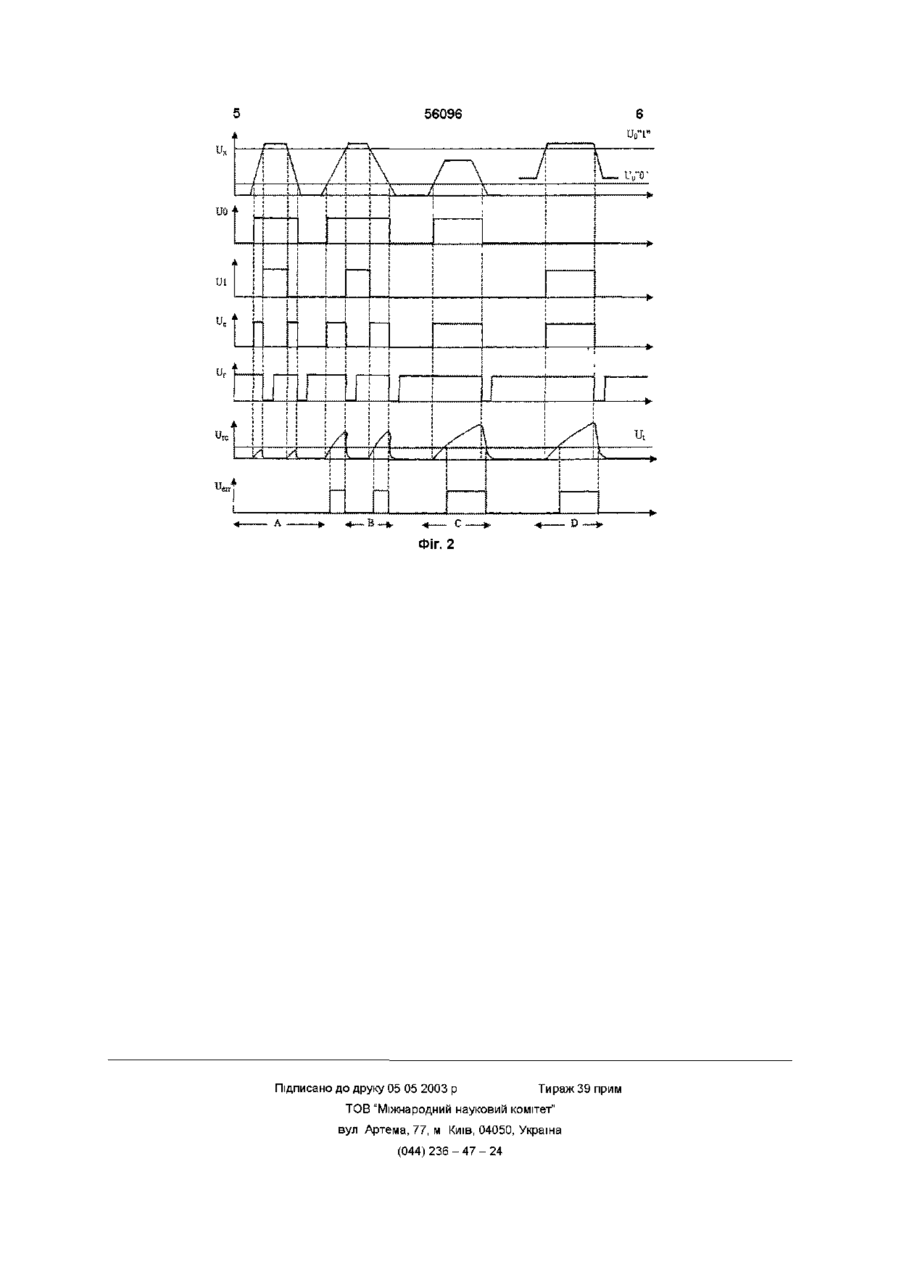

Пристрій для вимірювання фронтів вихідних сигналів цифрових мікросхем, що містить два вхі дних компаратори, виходи яких з єднані з логічним елементом схеми збігу, вихід котрої з'єднано з формувачем імпульсів, який відрізняється тим, що як схема збігу в ньому використовується логічний елемент, який "виключає АБО", вихід котрого з'єднано з інтегруючим RC-ланцюжком з розрядним діодом, що підключений до входу формувача імпульсів, вихід RC-ланцюжка підключено до першого входу вихідного компаратора, на другий вхід якого подається опорна напруга Винахід відноситься до електровимірювальної техніки і може бути використаний для діагностики цифрових мікросхем, що працюють в позитивних рівнях Запропонований пристрій дозволяє перевіряти тривалість переднього і заднього фронтів та рівні вихідних сигналів цифрових мікросхем, коли задано величини напруг рівнів логічного "0" і логічної " 1 " відповідаючи стандартам (ТТЛ або КМОП) Відомий спосіб вимірювання часу наростання фронту і часу спадання зрізу імпульсного сигналу [1], який заключається у виділенні імпульсів початку і кінця вимірюваного інтервалу, наприклад, в моменти пересічення фронтом або зрізом рівнів 0,1 і 0,9 від максимального значення сигналу та вимірювання одержаного інтервалу методом прямого рахування, що заключається у квантуванні його ПОСЛІДОВНІСТЮ імпульсів, період проходження яких відомий Недоліком способу є низька точність, яка обумовлена похибкою перетворення під час попереднього розширення імпульсу та похибкою дискретності Найбільш близьким до винаходу за технічною суттю є пристрій для вимірювання тривалості фронтів імпульсів [2], що містить два вхідних компаратори(тригери), виходи яких з'єднані з логічним елементом схеми збігу, вихід якої з'єднано з формувачем імпульсів та схемою вимірювання тривалості фронтів імпульсів, яка складається з групи логічних елементів "І", елементу "АБО", рахівника імпульсів, дюдного шифратора, лінії затримки та індикатора Прототип працює наступним чином Імпульс, що вимірюється, подають до входів компараторів, один з яких настроєно на нижній рівень, а другий на верхній рівень спрацювання 3 виходів компараторів напруга подається до входу логічного елементу схеми збігу, на виході якого виділяється імпульс, тривалість якого дорівнює тривалості фронту \.ф Цей імпульс поступає на вхід формувача імпульсів, який виділяє короткий імпульс t
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring output signal edge length in digital chips
Назва патенту російськоюУстройство для измерения длительности фронтов выходных сигналов цифровых микросхем
МПК / Мітки
МПК: G01R 29/02
Мітки: вимірювання, мікросхем, пристрій, фронтів, цифрових, вихідних, сигналів
