Пристрій для контролю мікросхем пзп

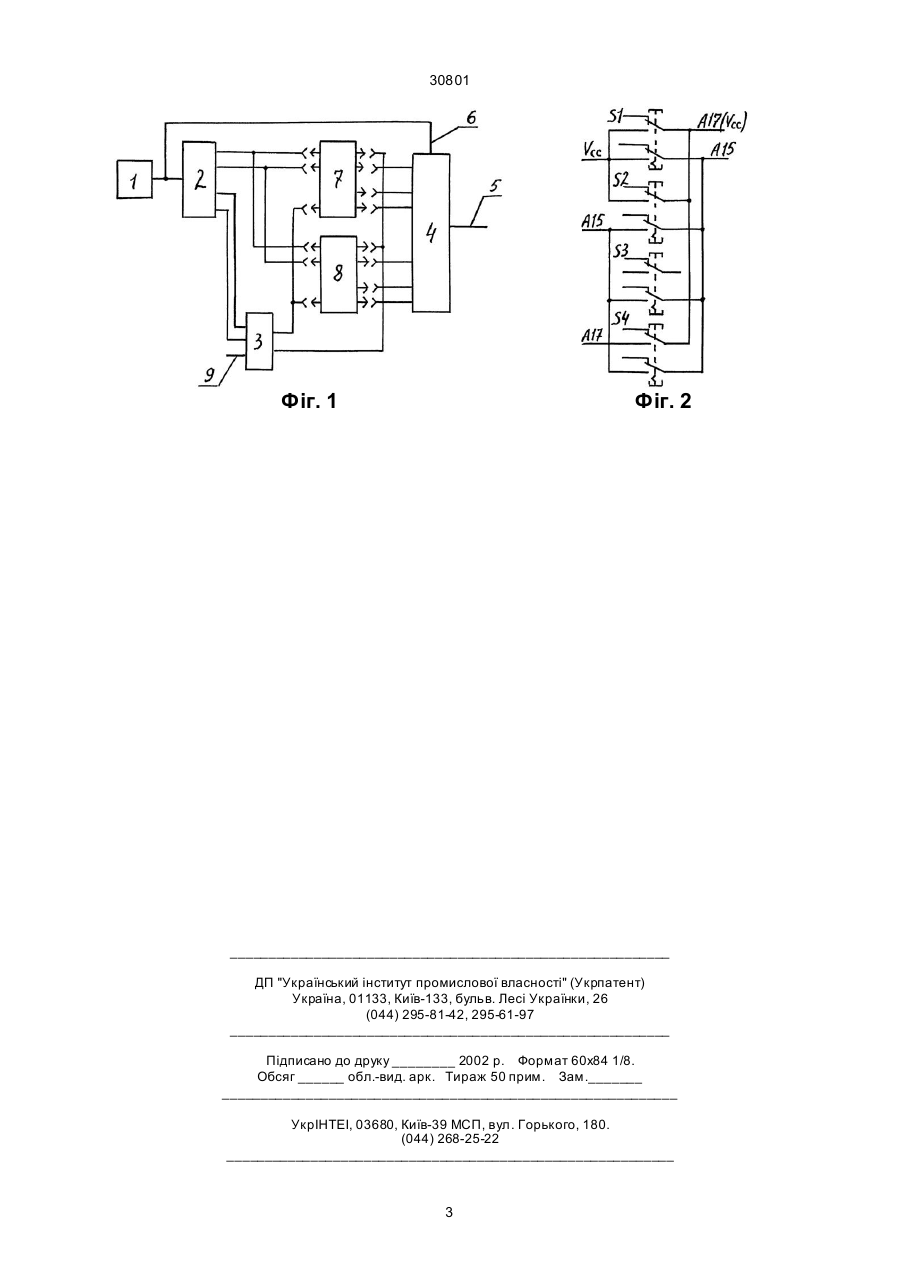

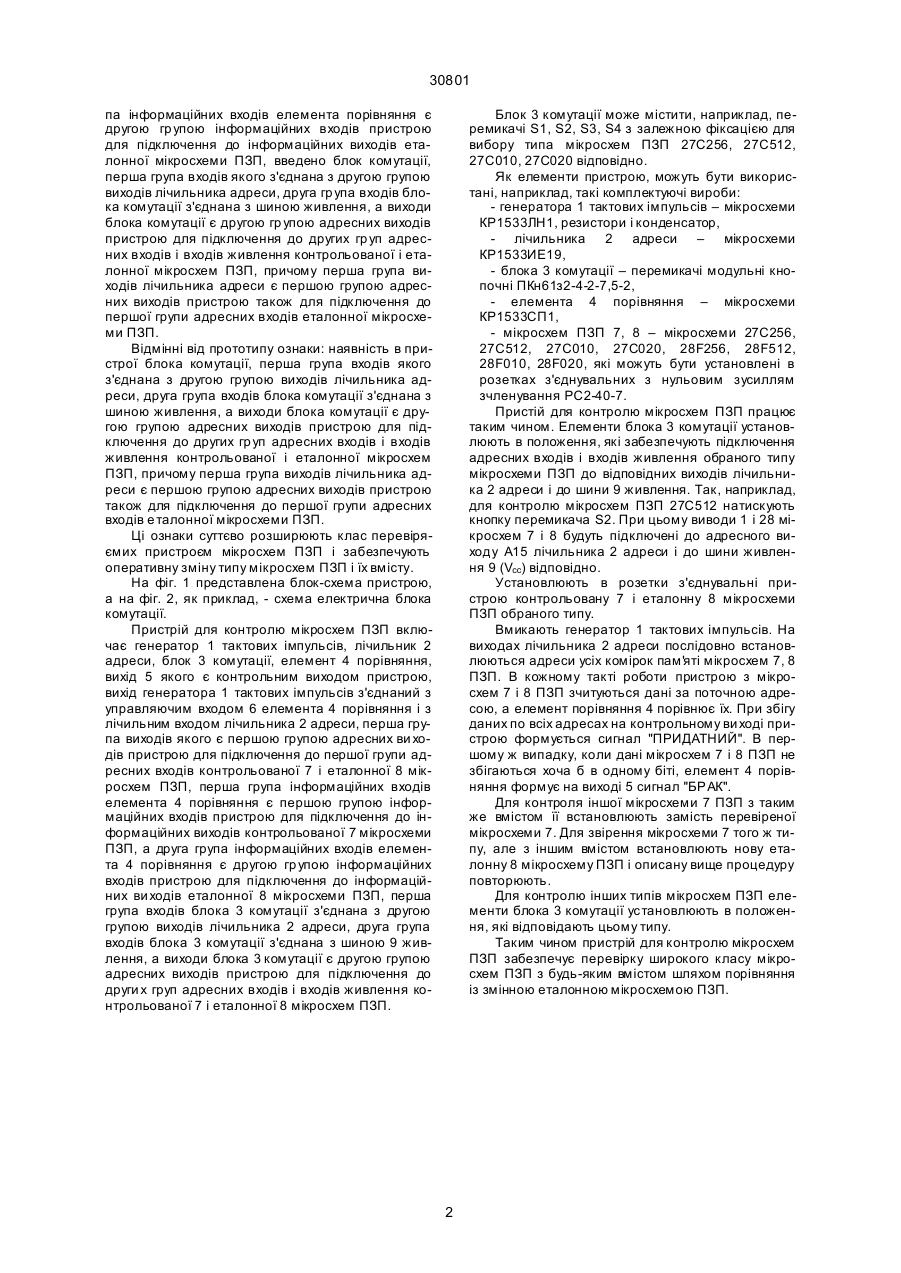

Пристрій для контролю мікросхем ПЗП, який включає генератор тактових імпульсів, лічильник адреси і елемент порівняння, вихід якого є контрольним виходом пристрою, вихід генератора тактових імпульсів з'єднаний з керуючим входом елемента порівняння і з лічильним входом лічильника адреси, перша група виходів якого є першою групою адресних виходів пристрою для підключення до першої групи адресних входів контрольованої мікросхеми ПЗП, перша група інформаційних вхо 30801 па інформаційних входів елемента порівняння є другою гр упою інформаційних входів пристрою для підключення до інформаційних виходів еталонної мікросхеми ПЗП, введено блок комутації, перша група входів якого з'єднана з другою групою виходів лічильника адреси, друга гр упа входів блока комутації з'єднана з шиною живлення, а виходи блока комутації є другою гр упою адресних виходів пристрою для підключення до других гр уп адресних входів і входів живлення контрольованої і еталонної мікросхем ПЗП, причому перша група виходів лічильника адреси є першою групою адресних виходів пристрою також для підключення до першої групи адресних входів еталонної мікросхеми ПЗП. Відмінні від прототипу ознаки: наявність в пристрої блока комутації, перша група входів якого з'єднана з другою групою виходів лічильника адреси, друга група входів блока комутації з'єднана з шиною живлення, а виходи блока комутації є другою групою адресних виходів пристрою для підключення до других гр уп адресних входів і входів живлення контрольованої і еталонної мікросхем ПЗП, причому перша група виходів лічильника адреси є першою групою адресних виходів пристрою також для підключення до першої групи адресних входів е талонної мікросхеми ПЗП. Ці ознаки суттєво розширюють клас перевіряємих пристроєм мікросхем ПЗП і забезпечують оперативну зміну типу мікросхем ПЗП і їх вмісту. На фіг. 1 представлена блок-схема пристрою, а на фіг. 2, як приклад, - схема електрична блока комутації. Пристрій для контролю мікросхем ПЗП включає генератор 1 тактових імпульсів, лічильник 2 адреси, блок 3 комутації, елемент 4 порівняння, вихід 5 якого є контрольним виходом пристрою, вихід генератора 1 тактових імпульсів з'єднаний з управляючим входом 6 елемента 4 порівняння і з лічильним входом лічильника 2 адреси, перша група виходів якого є першою групою адресних ви ходів пристрою для підключення до першої групи адресних входів контрольованої 7 і еталонної 8 мікросхем ПЗП, перша група інформаційних входів елемента 4 порівняння є першою групою інформаційних входів пристрою для підключення до інформаційних виходів контрольованої 7 мікросхеми ПЗП, а друга група інформаційних входів елемента 4 порівняння є другою гр упою інформаційних входів пристрою для підключення до інформаційних ви ходів еталонної 8 мікросхеми ПЗП, перша група входів блока 3 комутації з'єднана з другою групою виходів лічильника 2 адреси, друга група входів блока 3 комутації з'єднана з шиною 9 живлення, а виходи блока 3 комутації є другою групою адресних виходів пристрою для підключення до други х груп адресних входів і входів живлення контрольованої 7 і еталонної 8 мікросхем ПЗП. Блок 3 комутації може містити, наприклад, перемикачі S1, S2, S3, S4 з залежною фіксацією для вибору типа мікросхем ПЗП 27С256, 27С512, 27С010, 27С020 відповідно. Як елементи пристрою, можуть бути використані, наприклад, такі комплектуючі вироби: - генератора 1 тактових імпульсів – мікросхеми КР1533ЛН1, резистори і конденсатор, - лічильника 2 адреси – мікросхеми КР1533ИЕ19, - блока 3 комутації – перемикачі модульні кнопочні ПКн61з2-4-2-7,5-2, - елемента 4 порівняння – мікросхеми КР1533СП1, - мікросхем ПЗП 7, 8 – мікросхеми 27С256, 27С512, 27С010, 27С020, 28F256, 28F512, 28F010, 28F020, які можуть бути установлені в розетках з'єднувальних з нульовим зусиллям зчленування РС2-40-7. Пристій для контролю мікросхем ПЗП працює таким чином. Елементи блока 3 комутації установлюють в положення, які забезпечують підключення адресних входів і входів живлення обраного типу мікросхеми ПЗП до відповідних виходів лічильника 2 адреси і до шини 9 живлення. Так, наприклад, для контролю мікросхем ПЗП 27С512 натискують кнопку перемикача S2. При цьому виводи 1 і 28 мікросхем 7 і 8 будуть підключені до адресного виходу А15 лічильника 2 адреси і до шини живлення 9 (Vcc) відповідно. Установлюють в розетки з'єднувальні пристрою контрольовану 7 і еталонну 8 мікросхеми ПЗП обраного типу. Вмикають генератор 1 тактових імпульсів. На виходах лічильника 2 адреси послідовно встановлюються адреси усіх комірок пам'яті мікросхем 7, 8 ПЗП. В кожному такті роботи пристрою з мікросхем 7 і 8 ПЗП зчитуються дані за поточною адресою, а елемент порівняння 4 порівнює їх. При збігу даних по всіх адресах на контрольному ви ході пристрою формується сигнал "ПРИДАТНИЙ". В першому ж випадку, коли дані мікросхем 7 і 8 ПЗП не збігаються хоча б в одному біті, елемент 4 порівняння формує на виході 5 сигнал "БРАК". Для контроля іншої мікросхеми 7 ПЗП з таким же вмістом її встановлюють замість перевіреної мікросхеми 7. Для звірення мікросхеми 7 того ж типу, але з іншим вмістом встановлюють нову еталонну 8 мікросхему ПЗП і описану вище процедуру повторюють. Для контролю інших типів мікросхем ПЗП елементи блока 3 комутації установлюють в положення, які відповідають цьому типу. Таким чином пристрій для контролю мікросхем ПЗП забезпечує перевірку широкого класу мікросхем ПЗП з будь-яким вмістом шляхом порівняння із змінною еталонною мікросхемою ПЗП. 2 30801 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
