Самохідна протитанкова гармата
Номер патенту: 56109
Опубліковано: 27.12.2010
Автори: Яковенко Вадим Віталійович, Подлєсний Олег Васильович, Гамарник Андрій Анатолійович
Формула / Реферат
Самохідна протитанкова гармата, що складається з самохідної бази БМП-1 з 100 мм гладкоствольною гарматою 2А29, яка відрізняється тим, що в башті бойового модуля додатково розташовується барабан револьверного типу, це дозволить не змінювати конструктивних особливостей ствола гармати (відсутність ресивера), автоматизувати заряджання, збільшити скорострільність гармати, живучість особового складу (відсутність в башті бойового модуля), підвищити маневрені можливості, а також зменшити час на перезаряджання гармати.
Текст
Самохідна протитанкова гармата, що складається з самохідної бази БМП-1 з 100 мм гладкост 3 56109 в башті модуля (для перевезення снарядів, безпосередньої стрільби, ремонту частин і механізмів); в кормовій частині гусеничної бази (для возимого боєкомплекту, ремонту частин і механізмів). Безпосереднє управління бойовим модулем здійснюється оператором (командиром екіпажу), управління самохідним шасі здійснюється механіком-водієм (Фіг.). Де 1 - гусенична база, 2 - башта бойового модуля, 3 - гармата 2А29, 4 - барабан револьверного типу, 5 - оптико-електронні прилади, 6 - секція барабану, 7, 8 - завантажувально-ремонтні люки, 9 відсік для возимого боєкомплекту, 10 - оператор (командир екіпажу), 11 - механік-водій. Після кожного пострілу автоматично з відкатом гармати на лафетному пристрої з вмонтованим противідкатним механізмом проводиться обертання барабану револьверного типу (є одночасною казенною частиною модуля) зі снарядами. Вихід порохових газів здійснюється через бокові отвори в башті модуля. Оптико-електронні засоби наведення розташовані безпосередньо на башті модуля. Завантаження боєприпасів здійснюється через Комп’ютерна верстка Л. Ціхановська 4 два завантажувально-ремонтні люки: в башті бойового модуля (для безпосередньої стрільби); в кормовій частині шасі (возимий боєкомплект). Розташування бойового модуля револьверного типу на шасі здійснено таким чином, що дозволяє вести вогонь, як в горизонтальній (на 360°) так і в вертикальній площині (-10, +60°). Тим самим це дозволить здійснювати стрільбу з закритої вогневої позиції. Головною вимогою, що висувається до самохідної протитанкової гармати є: ураження живої сили, танків і інших броньованих засобів противника, руйнування укріплень і споруд противника; знаходячись в протитанковому резерві механізованих підрозділів; забезпечення безпосередньої підтримки танків в бою як під час позиційної оборони так і під час атаки (контратаки); ведення вогню із закритих вогневих позицій на дальності стрільби до 8 км; здійснення вогневої підтримки та чергування на блокпостах в складі чергових груп. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-propelled anti-tank gun
Автори англійськоюYakovenko Vadym Vitaliiovych, Podliesnyi Oleh Vasyliovych, Hamarnyk Andrii Anatoliiovych
Назва патенту російськоюСамоходная противотанковая пушка
Автори російськоюЯковенко Вадим Витальевич, Подлесный Олег Васильевич, Гамарник Андрей Анатолиевич
МПК / Мітки
МПК: F41A 23/00
Мітки: гармата, самохідна, протитанкова
Код посилання
<a href="https://ua.patents.su/2-56109-samokhidna-protitankova-garmata.html" target="_blank" rel="follow" title="База патентів України">Самохідна протитанкова гармата</a>
Танкова гармата
Номер патенту: 39996
Опубліковано: 16.07.2001
Автори: Борисюк Михайло Дем'янович, Шаламов Олександр Миколайович, Магерамов Лютфалій Курбан-Алієвич, Чернов Юрій Костянтинович, Жаров Віталій Олексійович
МПК: F41A 9/00, F41A 23/00
Формула / Реферат:
1. Танкова гармата, яка містить ствол з замком, противідкатні пристрої, кінематичне зв'язані з люлькою, уловлювач піддонів та закріплену на люльці огорожу, яка має основу та бокові щити, яка відрізняється тим, що огорожу обладнано задньою стінкою, закріпленою на щитах, та лотком для укладання боєприпасів, встановленим на одному з щитів з можливістю повороту навколо горизонтальної осі з вертикального у горизонтальне положення та навпаки з...
Безвідкатна гармата підвищеної потужності
Номер патенту: 43806
Опубліковано: 15.05.2003
Автори: Бондарь Володимир Борисович, Лавриков Сергій Олексійович, Прохницький Леонід Опанасович, Бондаренко Леонід Іванович
Мітки: потужності, безвідкатна, підвищеної, гармата
Формула / Реферат:
Безвідкатна гармата підвищеної потужності, що містить силову раму, ствол із дуловим гальмом і каморою, зарядний пристрій, сопловий апарат і пристрій ініціювання пострілу, який відрізняється тим, що камора ствола розділена жорсткою перегородкою на дві частини, одна з яких призначена для розміщення снаряда із метальним зарядом і з'єднана зі стволом, а інша з'єднана із соплом і призначена для розміщення заряду, який створює зусилля, рівне...

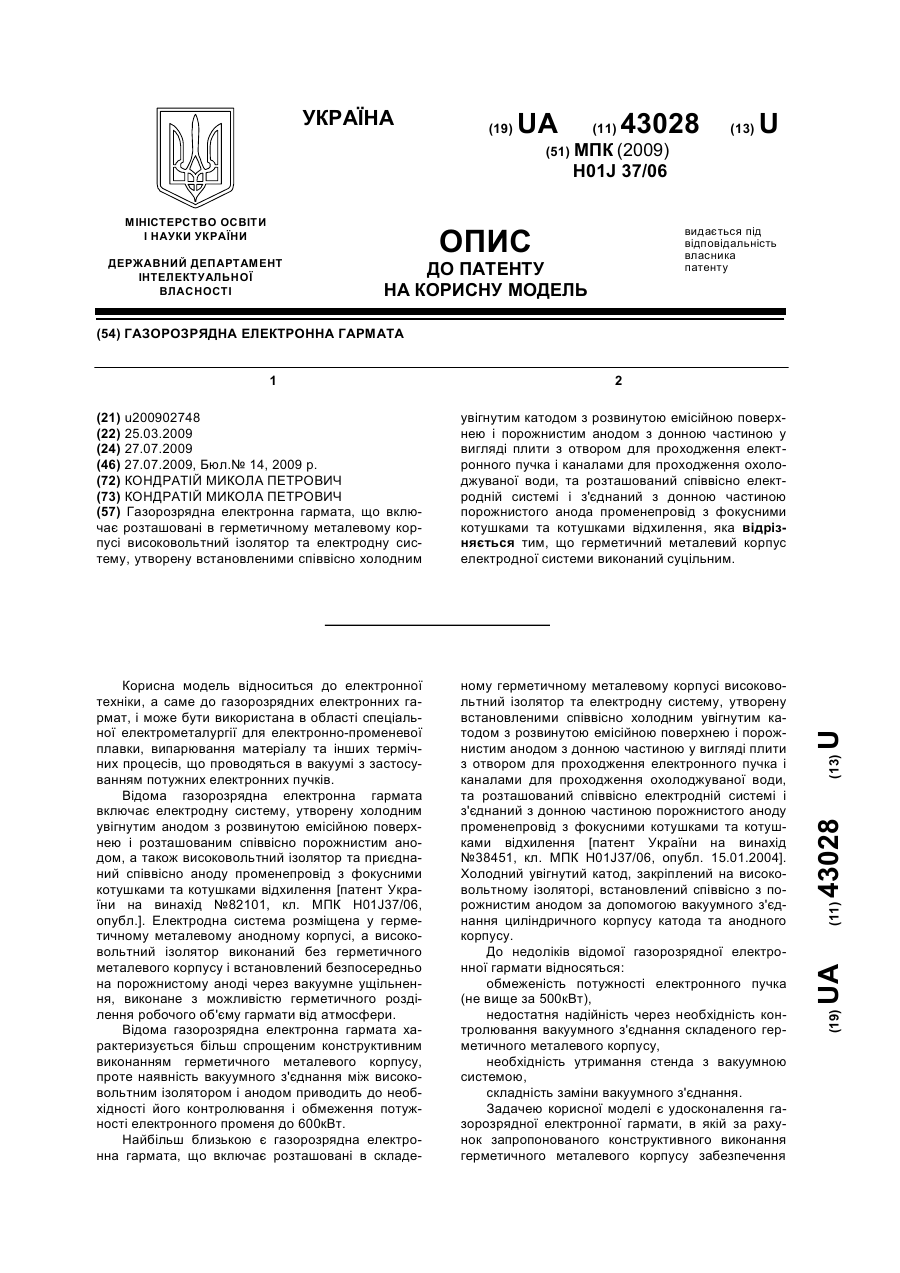

Газорозрядна електронна гармата
Номер патенту: 43028
Опубліковано: 27.07.2009
Автор: Кондратій Микола Петрович
МПК: H01J 37/06
Мітки: газорозрядна, електронна, гармата
Формула / Реферат:
Газорозрядна електронна гармата, що включає розташовані в герметичному металевому корпусі високовольтний ізолятор та електродну систему, утворену встановленими співвісно холодним увігнутим катодом з розвинутою емісійною поверхнею і порожнистим анодом з донною частиною у вигляді плити з отвором для проходження електронного пучка і каналами для проходження охолоджуваної води, та розташований співвісно електродній системі і з'єднаний з донною...

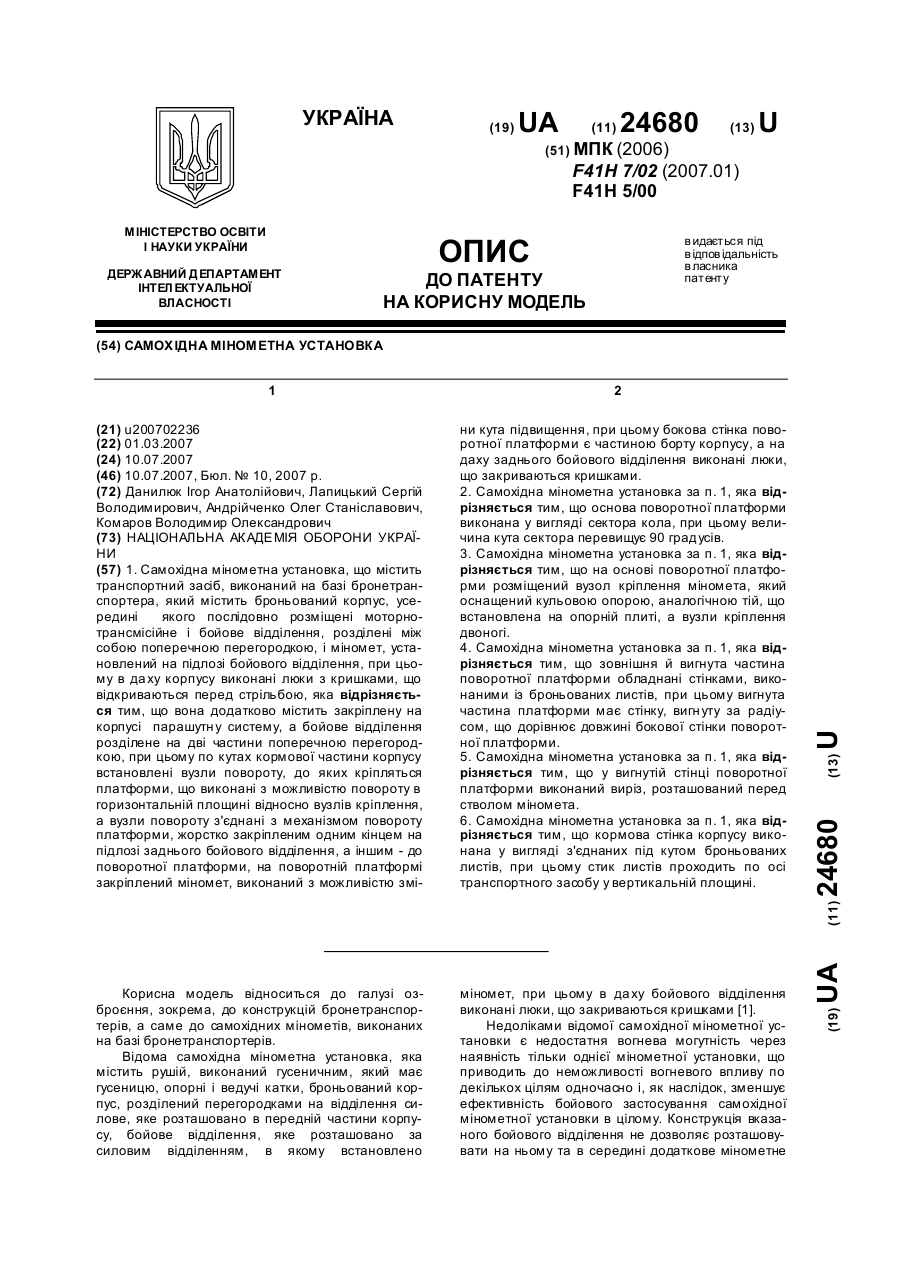

Самохідна мінометна установка
Номер патенту: 24680
Опубліковано: 10.07.2007
Автори: Андрійченко Олег Станіславович, Комаров Володимир Олександрович, Лапицький Сергій Володимирович, Данилюк Ігор Анатолійович
Мітки: установка, мінометна, самохідна
Формула / Реферат:
1. Самохідна мінометна установка, що містить транспортний засіб, виконаний на базі бронетранспортера, який містить броньований корпус, усередині якого послідовно розміщені моторно-трансмісійне і бойове відділення, розділені між собою поперечною перегородкою, і міномет, установлений на підлозі бойового відділення, при цьому в даху корпусу виконані люки з кришками, що відкриваються перед стрільбою, яка відрізняється тим, що вона додатково...

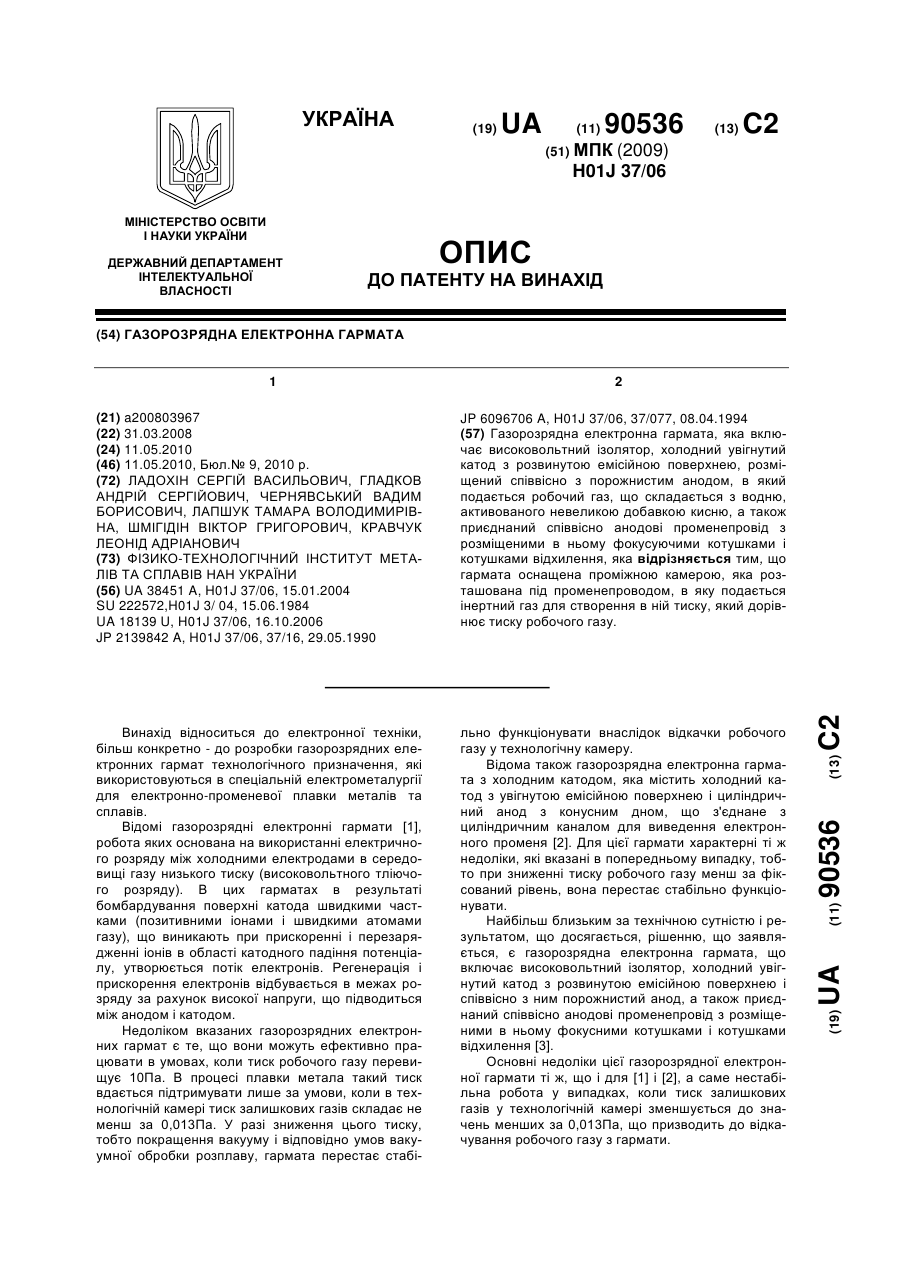

Газорозрядна електронна гармата
