Пружне шпонкове з’єднання
Номер патенту: 56108
Опубліковано: 27.12.2010
Автори: Федорук Віктор Анатолійович, Федорук Максим Леонідович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Пружне шпонкове з'єднання, що містить вал, маточину, пружну та жорстку призматичні шпонки, встановлені у суміщені пази, виконані у валу та в маточині, яке відрізняється тим, що у валу виконаний один паз, на дні якого розміщений пружний елемент і на який поставлена складена шпонка, виконана з двох частин, які контактують між собою циліндричними поверхнями вздовж поздовжньої осі симетрії, утвореними дугою кола, радіусом, рівним діаметру вала, і проходять через протилежні по діагоналі грані поперечного перерізу складеної шпонки.
Текст

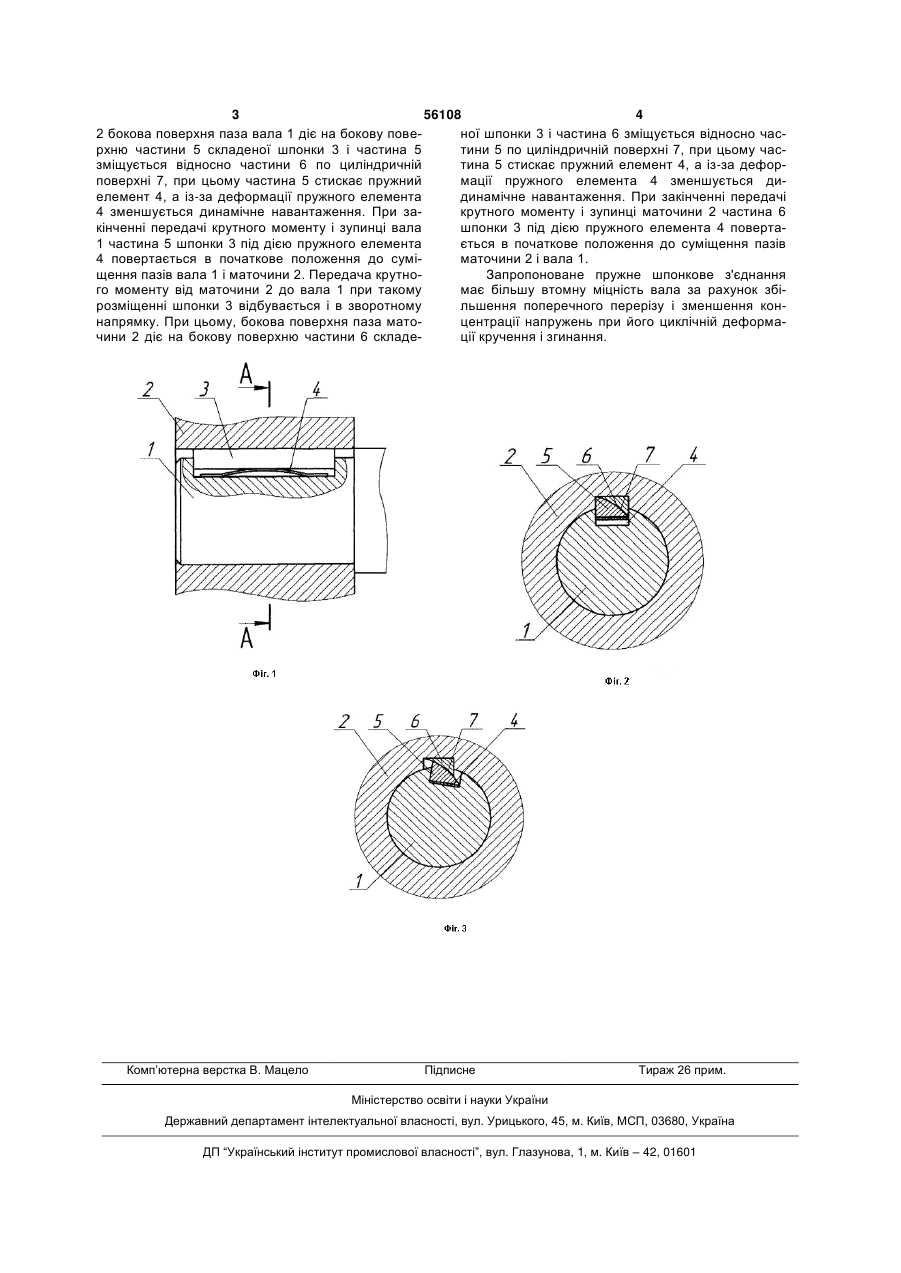

Пружне шпонкове з'єднання, що містить вал, маточину, пружну та жорстку призматичні шпонки, 3 56108 4 2 бокова поверхня паза вала 1 діє на бокову повеної шпонки 3 і частина 6 зміщується відносно часрхню частини 5 складеної шпонки 3 і частина 5 тини 5 по циліндричній поверхні 7, при цьому часзміщується відносно частини 6 по циліндричній тина 5 стискає пружний елемент 4, а із-за дефорповерхні 7, при цьому частина 5 стискає пружний мації пружного елемента 4 зменшується диелемент 4, а із-за деформації пружного елемента динамічне навантаження. При закінченні передачі 4 зменшується динамічне навантаження. При закрутного моменту і зупинці маточини 2 частина 6 кінченні передачі крутного моменту і зупинці вала шпонки 3 під дією пружного елемента 4 поверта1 частина 5 шпонки 3 під дією пружного елемента ється в початкове положення до суміщення пазів 4 повертається в початкове положення до суміматочини 2 і вала 1. щення пазів вала 1 і маточини 2. Передача крутноЗапропоноване пружне шпонкове з'єднання го моменту від маточини 2 до вала 1 при такому має більшу втомну міцність вала за рахунок збірозміщенні шпонки 3 відбувається і в зворотному льшення поперечного перерізу і зменшення коннапрямку. При цьому, бокова поверхня паза матоцентрації напружень при його циклічній деформачини 2 діє на бокову поверхню частини 6 складеції кручення і згинання. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic key joint
Автори англійськоюFedoruk Viktor Anatoliiovych, Fedoruk Maksym Leonidovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругое шпоночное соединение
Автори російськоюФедорук Виктор Анатольевич, Федорук Максим Леонидович, Стрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: пружне, з'єднання, шпонкове
