Голка для тимпанопункції

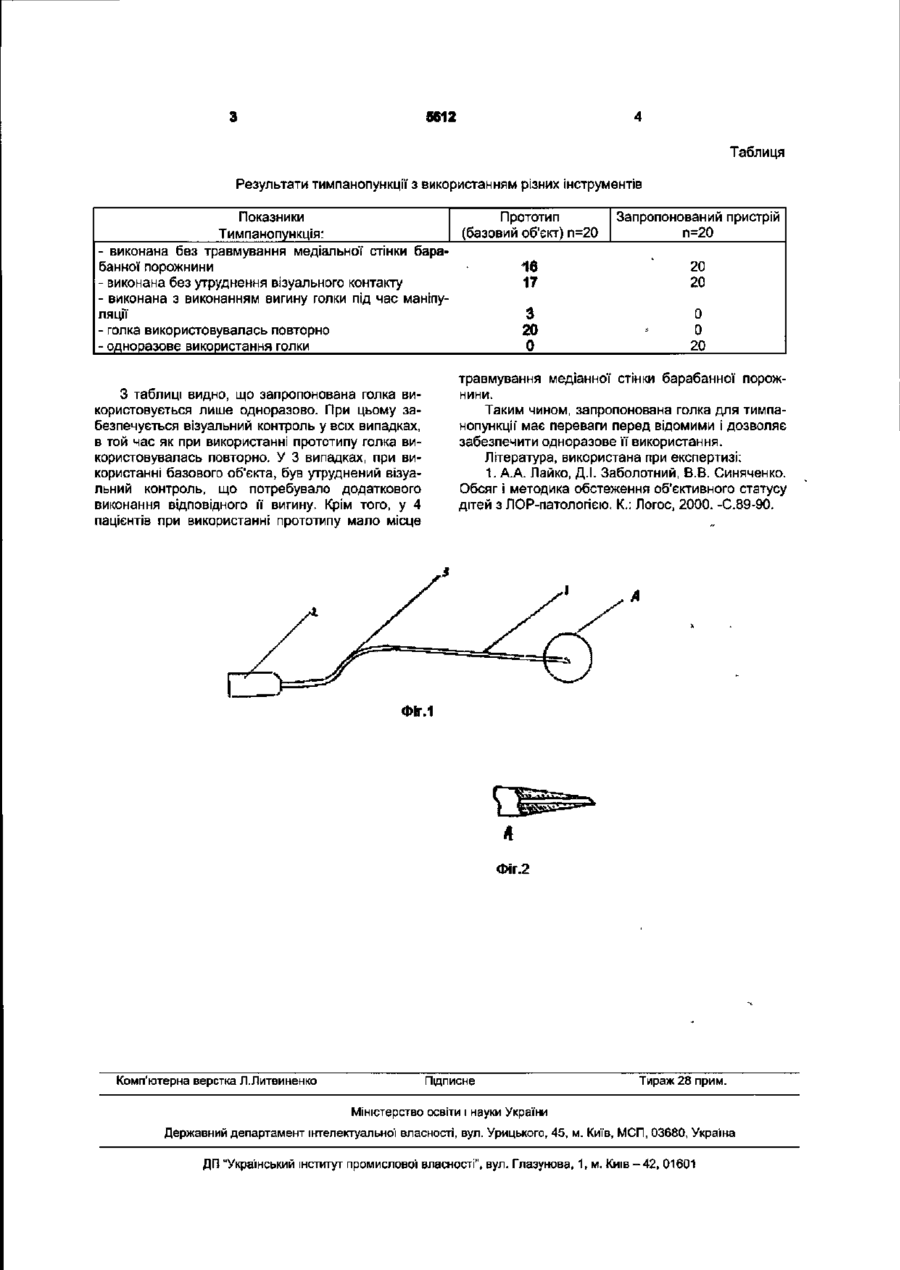

Голка для тимпанопункції, що включає металеву трубку і канюлю, яка відрізняється тим, що у верхній третині трубки виконують S-подібний вигин, зріз робочого кінця виконують під тупим кутом, причому стінки робочого кінця голки додатково сточують у срормі конуса, а канюлю виготовляють з пластмаси. Корисна модель відноситься до сфери медицини, зокрема до оториноларингологи, і може бути використана при лікування хворих з гострим середнім отитом. Відома голка для тимпанопункції [1], взята нами за прототип, яка включає металеву трубку з загостреним кінцем і канюлю. Недоліком вказаного пристрою є те, що гострий зріз на робочому кінці голки (2мм) в деяких випадках є причиною травмування слизової оболонки медіальної стінки барабанної порожнини, при використанні 5-, а особливо 10-грамового шприца нерідко утруднюється візуальний контроль за барабанною перетинкою, голка використовується багаторазово. Задачею корисної моделі є підвищення якості тимпанопункції. Поставлена задача досягається тим, що у верхній третині трубки виконують S-подібний вигин, зріз робочого кінця виконують під тупим кутом, причому стінки робочого кінця голки додатково сточують у формі конуса, а канюлю виготовляють з пластмаси. Пристрій пояснюється ілюстративно: Фіг.1-2. Голка складається з металевої трубки (1) І пластмасової канюлі (2). У верхньому відділі трубки виконано вигин S-подібної форми (3). Зріз робочого кінця голки виконаний під тупим кутом і додатково сточений у формі конуса (А). Голка призначена для одноразового використання. Пристрій використовується таким чином Стерильну голку під'єднують до одноразового шприца. Після обробки барабанної перетинки і шкіри зовнішнього слухового ходу спиртом робочий кінець голки підводять до барабанної перетинки в задньонижньому квадранті і переміщуючи її в напрямку середнього вуха виконують пункцію барабанної перетинки Наявність вигину S-подІбної форми забезпечує візуальний контроль за барабанною перетинкою в усіх випадках незалежно від розмірів зовнішнього слухового ходу і шприца. Завдяки сточеному у формі конуса робочому кінцю голки забезпечується якісний прокол барабанної перетинки без додаткових розривів країв утвореного отвору. Наявність тупого зрізу дозволяє уникнути травмування медіальної стінки барабанної порожнини, оскільки голка проводиться в барабанну порожнину на меншу відстань в порівнянні з прототипом. Виготовлення канюлі голки з пластмаси дозволяє запобігти повторному її використанню, оскільки під час стерилізації пластмаса змінює форму і голка стає непридатною. Крім того, має місце економія металу. Для наочності приводимо результати використання голок різних модифікацій під час тимпанопункції (таблиця). Тимпанопункцію виконували у 2 групах пацієнтів з аналогічною патологією вуха. Різницею було те, що в першій групі користувались прототипом (базовий об'єкт), а в другій - запропонованою голкою. CM CD ІП О> 5612 Таблиця Результати тимпанопункції з використанням різних інструментів Показники Прототип (базовий об'єкт) п=20 Тимпанопункція: - виконана без травмування медіальної стінки барабанної порожнини 16 - виконана без утруднення візуального контакту 17 - виконана з виконанням вигину голки під час маніпуляції 3 - голка використовувалась повторно 20 - одноразове використання голки 0 Запропонований пристрій п=20 20 20 0 0 20 травмування медіанної стінки барабанної порожнини. Таким чином, запропонована голка для тимпанопункції має переваги перед відомими і дозволяє забезпечити одноразове її використання. Література, використана при експертизі: 1. А.А. Лайко, Д.І. Заболотний, В.В. Синяченко. Обсяг і методика обстеження об'єктивного статусу дітей з ЛОР-патологією. К.: Логос, 2000. -С.89-90. З таблиці видно, що запропонована голка використовується лише одноразово. При цьому забезпечується візуальний контроль у всіх випадках, в той час як при використанні прототипу голка використовувалась повторно. У 3 випадках, при використанні базового об'єкта, був утруднений візуальний контроль, що потребувало додаткового виконання відповідного її вигину. Крім того, у 4 пацієнтів при використанні прототипу мало місце ФІГ.1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
