Голка в’язальної машини

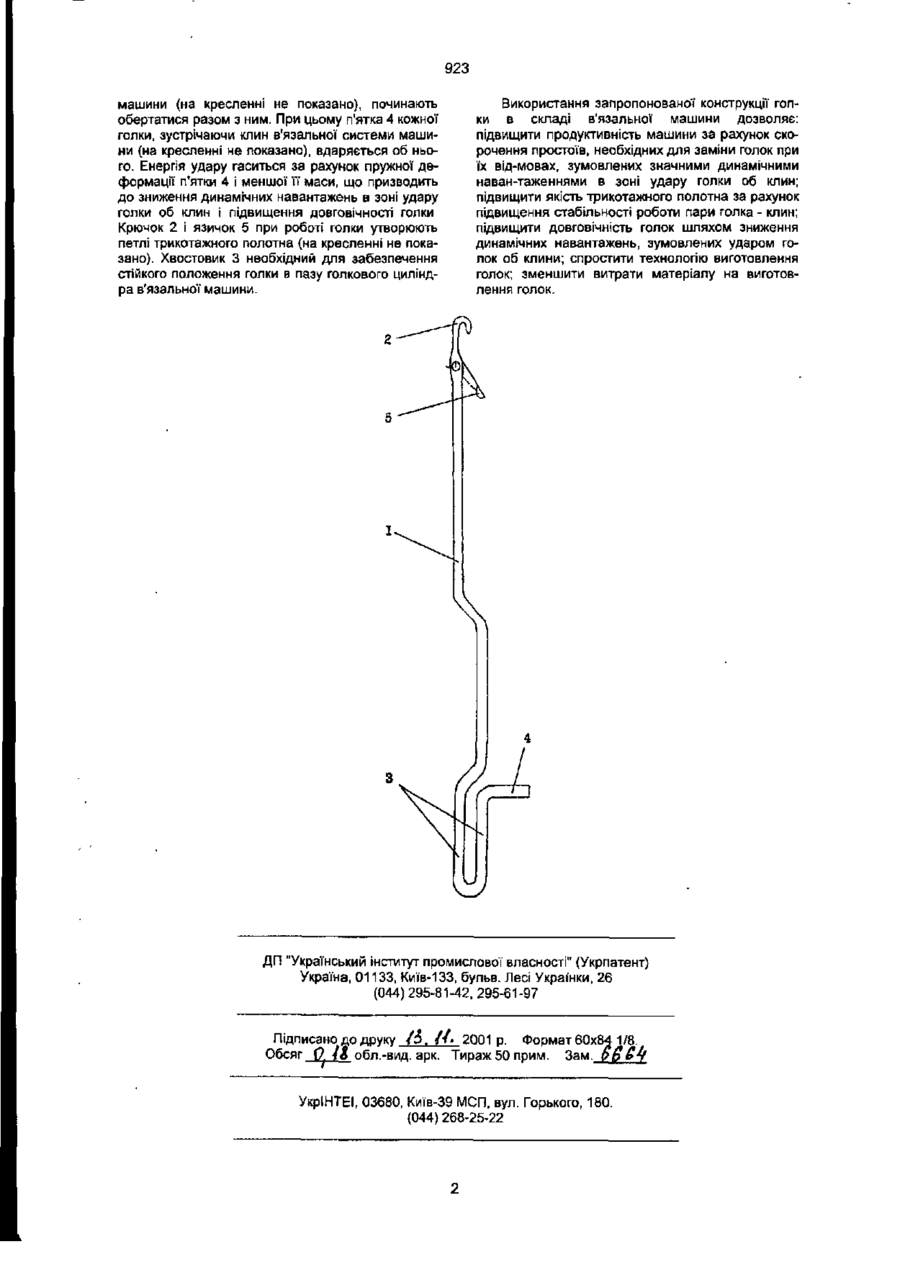

Голка в'язальної машини, що містить стержень з язичком, де стержень виконаний із стального пружинного дроту, одна частина якого закінчується крючком, а друга частина утворює послідовно хвостовик і п'ятку, яка відрізняється тим, що п'ятка виконана у вигляді консолі, розташованої перпендикулярно до осі стержня. навантажень в зоні удару голки об клин (див.: Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.. Легпромбытиздат, 1990.-206 с ) . Таким чином, в основу корисної моделі покладена задача створити таку конструкцію голки в'язальної машини, в якій шляхом зміни форми п'ятки забезпечилась би можливість знизити динамічні навантаження в зоні удару голки об клин, завдяки чому підвищилася б її довговічність. Поставлена задача досягається тим, що в голці в'язальної машини, що містить стержень з язичком, де стержень виконаний із стального пружинного дроту, одна частина якого закінчується крючком, а друга частина утворює послідовно хвостовик І п'ятку, згідно з корисною моделлю, п'ятка виконана у вигляді консолі, розташованої перпендикулярно до осі стержня. Виконання п'ятки у вигляді консолі, розташованої перпендикулярно до осі стержня, спрощує технологію її виготовлення, знижує витрати матеріалу І, відповідно, масу голки, що забезпечує можливість зниження динамічних навантажень в зоні удару голки об клин, завдяки чому підвищується довговічність голки. На кресленні представлена голка в'язальної машини. Голка містить стержень 1, виконаний із стального пружинного дроту, одна частина (верхня) якого закінчується крючком 2. Протилежна частина (нижня) стержня містить хвостовик 3 і п'ятку 4, утворену шляхом вигину кінця стержня 1, яка представляє собою консоль, розташовану перпендикулярно до осі стержня 1 голки. В верхній частині стержня 1 міститься язичок 5. Принцип роботи голки такий. При включенні машини голки, вставлені в пази голкового циліндру СО О) 923 машини (на кресленні не показано), починають обертатися разом з ним. При цьому п'ятка 4 кожної голки, зустрічаючи клин в'язальної системи машини (на кресленні не показано), вдаряється об нього. Енергія удару гаситься за рахунок пружної деформації п'ятки 4 і меншої її маси, що призводить до зниження динамічних навантажень в зоні удару голки об клин і підвищення довговічності голки Крючок 2 і язичок 5 при роботі голки утворюють петлі трикотажного полотна (на кресленні не показано). Хвостовик 3 необхідний для забезпечення стійкого положення голки в пазу голкового циліндра в'язальної машини. Використання запропонованої конструкції голки в складі в'язальної машини дозволяє: підвищити продуктивність машини за рахунок скорочення простоїв, необхідних для заміни голок при їх від-мовах, зумовлених значними динамічними наван-таженнями в зоні удару голки об клин; підвищити якість трикотажного полотна за рахунок підвищення стабільності роботи пари голка - клин; підвищити довговічність голок шляхом зниження динамічних навантажень, зумовлених ударом голок об клини; спростити технологію виготовлення голок; зменшити витрати матеріалу на виготовлення голок. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /6. //» 2001 р. Формат 60x84 1/8. Обсяг О і і обл.-вид. арк. Тираж 50 прим. Зам. 9$&fy УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
