Герметичний ізолюючий костюм

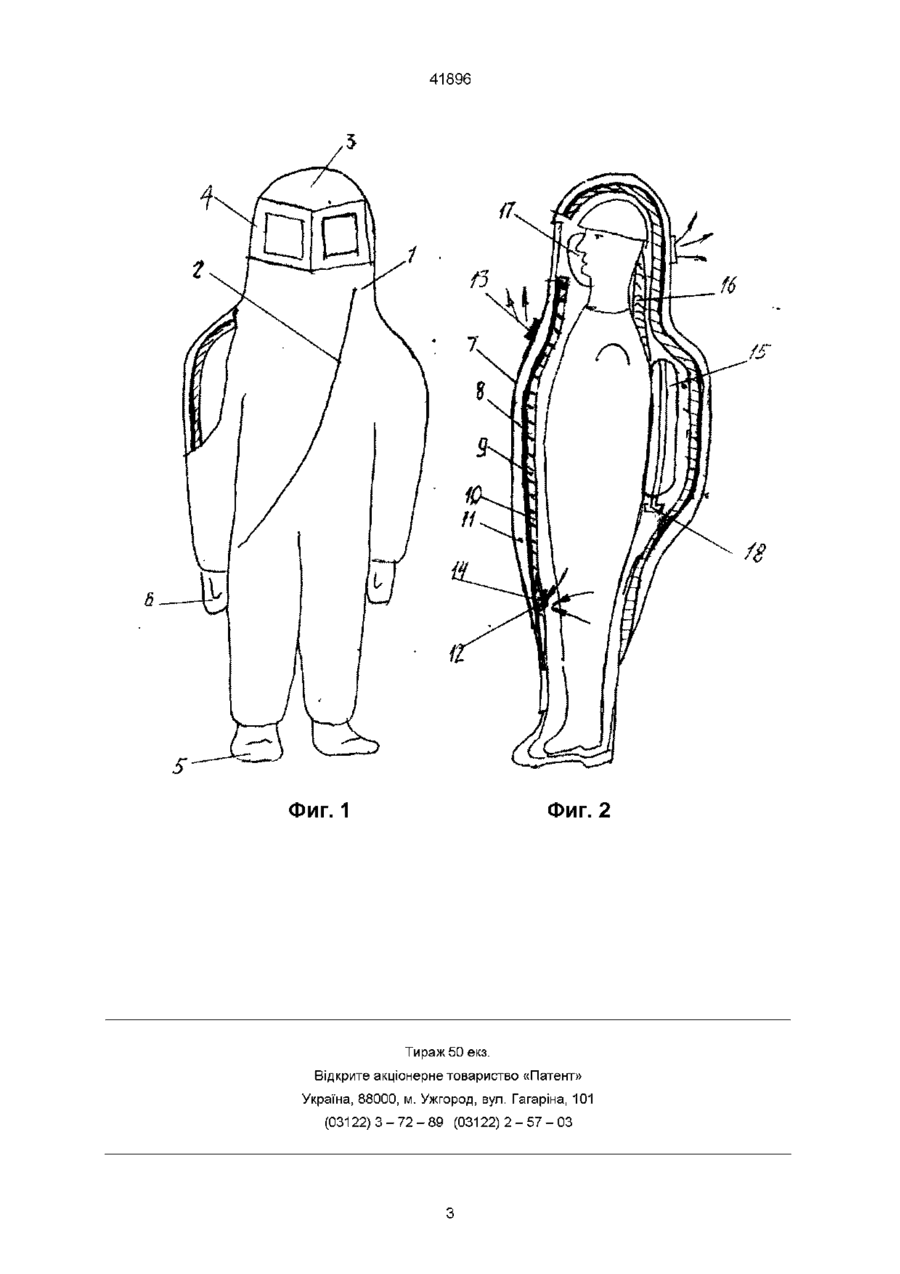

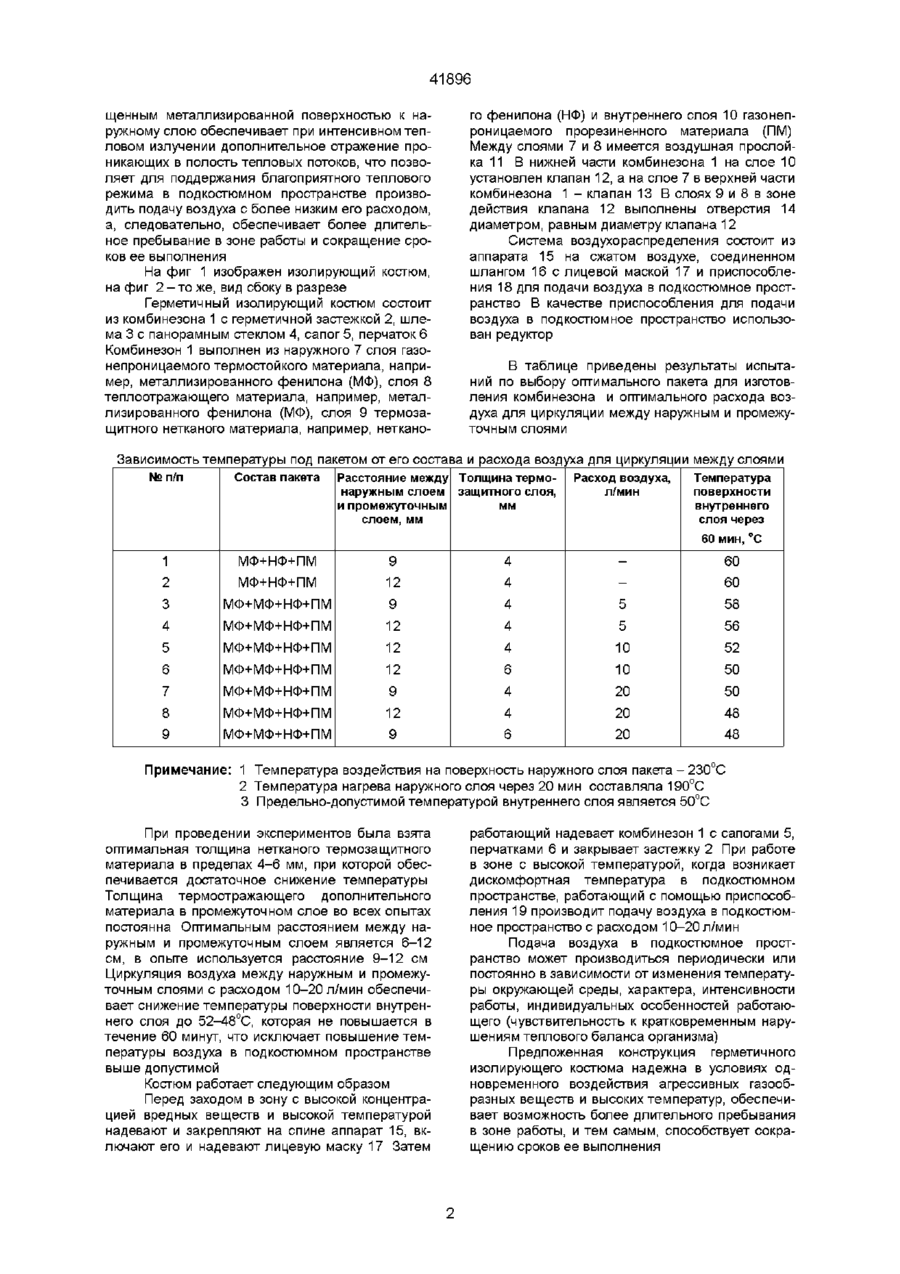

Герметичный изолирующий костюм с системой воздухораспределения, содержащий комбинезон, выполненный из наружного термостойкого слоя, внутреннего газонепроницаемого слоя и промежуточного термозащитного слоя из нетканого материала с образованием между наружным Зоя Заявляемое изобретение направлено на создание костюма, обеспечивающего в условиях одновременного воздействия агрессивных сред и высоких температур возможность более длительного пребывания в зоне работы, а, следовательно, сокращению сроков ее выполнения Снабжение промежуточного слоя теплоотражающим металлизированным материалом, обра О (О 00 41896 щенным металлизированной поверхностью к наружному слою обеспечивает при интенсивном тепловом излучении дополнительное отражение проникающих в полость тепловых потоков, что позволяет для поддержания благоприятного теплового режима в подкостюмном пространстве производить подачу воздуха с более низким его расходом, а, следовательно, обеспечивает более длительное пребывание в зоне работы и сокращение сроков ее выполнения На фиг 1 изображен изолирующий костюм, на фиг 2 - то же, вид сбоку в разрезе Герметичный изолирующий костюм состоит из комбинезона 1 с герметичной застежкой 2, шлема 3 с панорамным стеклом 4, сапог 5, перчаток 6 Комбинезон 1 выполнен из наружного 7 слоя газонепроницаемого термостойкого материала, например, металлизированного фенилона (МФ), слоя 8 теплоотражающего материала, например, металлизированного фенилона (МФ), слоя 9 термозащитного нетканого материала, например, неткано го фенилона (НФ) и внутреннего слоя 10 газонепроницаемого прорезиненного материала (ПМ) Между слоями 7 и 8 имеется воздушная прослойка 11 В нижней части комбинезона 1 на слое 10 установлен клапан 12, а на слое 7 в верхней части комбинезона 1 - клапан 13 В слоях 9 и 8 в зоне действия клапана 12 выполнены отверстия 14 диаметром, равным диаметру клапана 12 Система воздухораспределения состоит из аппарата 15 на сжатом воздухе, соединенном шлангом 16 с лицевой маской 17 и приспособления 18 для подачи воздуха в подкостюмное пространство В качестве приспособления для подачи воздуха в подкостюмное пространство использован редуктор В таблице приведены результаты испытаний по выбору оптимального пакета для изготовления комбинезона и оптимального расхода воздуха для циркуляции между наружным и промежуточным слоями Зависимость температуры под пакетом от его состава и расхода воздуха для циркуляции № п/п Состав пакета Расстояние между Толщина термо- Расход воздуха, наружным слоем защитного слоя, л/мин мм и промежуточным слоем, мм 1 между слоями Температура поверхности внутреннего слоя через 60 мин, °С МФ+НФ+ПМ 9 4 60 2 МФ+НФ+ПМ 12 4 60 3 МФ+МФ+НФ+ПМ 9 4 5 58 4 МФ+МФ+НФ+ПМ 12 4 5 56 5 МФ+МФ+НФ+ПМ 12 4 10 52 6 МФ+МФ+НФ+ПМ 12 6 10 50 7 МФ+МФ+НФ+ПМ 9 4 20 50 8 МФ+МФ+НФ+ПМ 12 4 20 48 9 МФ+МФ+НФ+ПМ 9 6 20 48 Примечание: 1 Температура воздействия на поверхность наружного слоя пакета - 230°С 2 Температура нагрева наружного слоя через 20 мин составляла 190°С 3 Предельно-допустимой температурой внутреннего слоя является 50°С При проведении экспериментов была взята оптимальная толщина нетканого термозащитного материала в пределах 4-6 мм, при которой обеспечивается достаточное снижение температуры Толщина тер MOOT ража ющего дополнительного материала в промежуточном слое во всех опытах постоянна Оптимальным расстоянием между наружным и промежуточным слоем является 6-12 см, в опыте используется расстояние 9-12 см Циркуляция воздуха между наружным и промежуточным слоями с расходом 10-20 л/мин обеспечивает снижение температуры поверхности внутреннего слоя до 52^48°С, которая не повышается в течение 60 минут, что исключает повышение температуры воздуха в подкостюмном пространстве выше допустимой Костюм работает следующим образом Перед заходом в зону с высокой концентрацией вредных веществ и высокой температурой надевают и закрепляют на спине аппарат 15, включают его и надевают лицевую маску 17 Затем работающий надевает комбинезон 1 с сапогами 5, перчатками 6 и закрывает застежку 2 При работе в зоне с высокой температурой, когда возникает дискомфортная температура в подкостюмном пространстве, работающий с помощью приспособления 19 производит подачу воздуха в подкостюмное пространство с расходом 10-20 л/мин Подача воздуха в подкостюмное пространство может производиться периодически или постоянно в зависимости от изменения температуры окружающей среды, характера, интенсивности работы, индивидуальных особенностей работающего (чувствительность к кратковременным нарушениям теплового баланса организма) Предложенная конструкция герметичного изолирующего костюма надежна в условиях одновременного воздействия агрессивных газообразных веществ и высоких температур, обеспечивает возможность более длительного пребывания в зоне работы, и тем самым, способствует сокращению сроков ее выполнения 41896 Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
