Штучне око

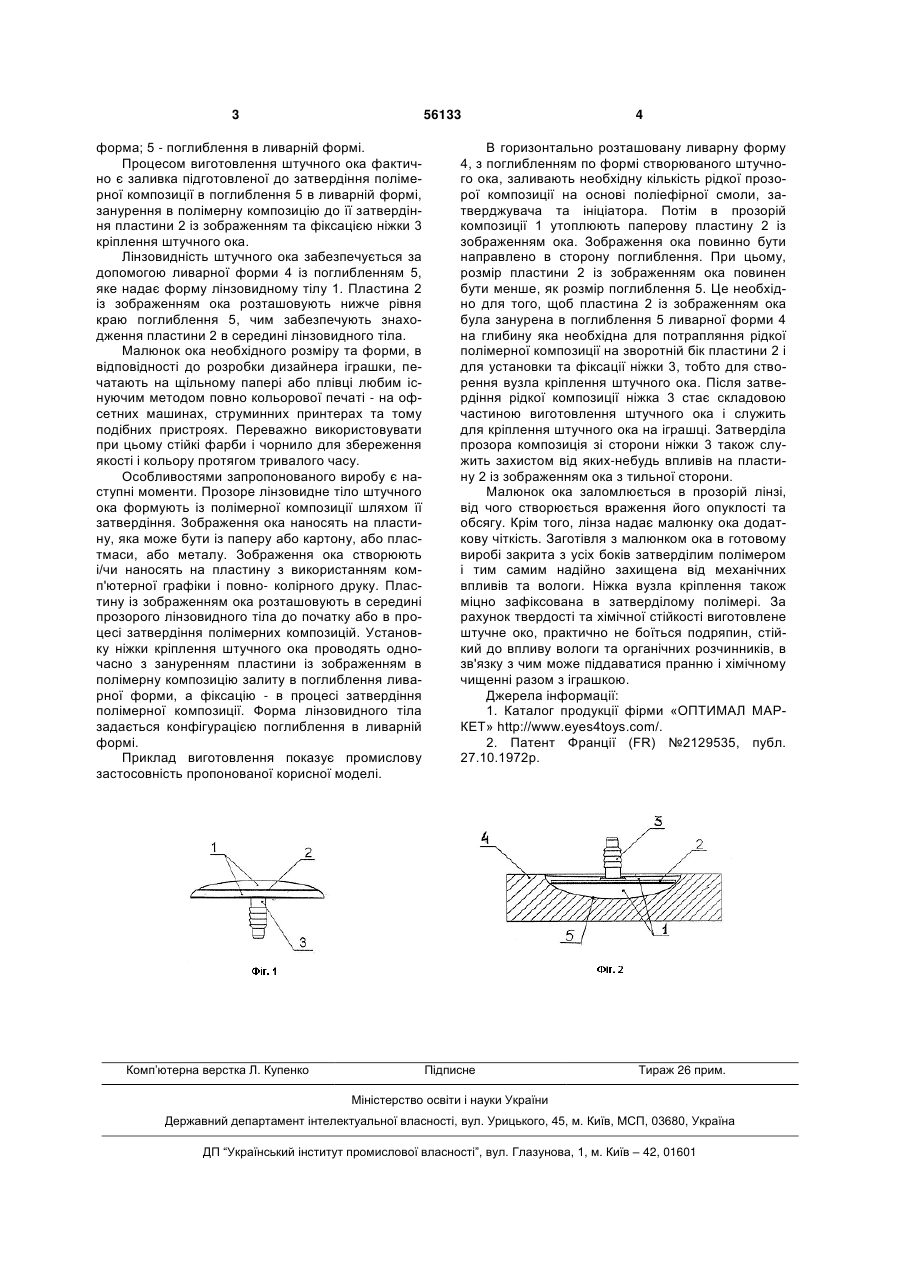

1. Штучне око, яке містить зображення ока, прозоре лінзовидне тіло і ніжку кріплення, яке від 3 56133 форма; 5 - поглиблення в ливарній формі. Процесом виготовлення штучного ока фактично є заливка підготовленої до затвердіння полімерної композиції в поглиблення 5 в ливарній формі, занурення в полімерну композицію до її затвердіння пластини 2 із зображенням та фіксацією ніжки 3 кріплення штучного ока. Лінзовидність штучного ока забезпечується за допомогою ливарної форми 4 із поглибленням 5, яке надає форму лінзовидному тілу 1. Пластина 2 із зображенням ока розташовують нижче рівня краю поглиблення 5, чим забезпечують знаходження пластини 2 в середині лінзовидного тіла. Малюнок ока необхідного розміру та форми, в відповідності до розробки дизайнера іграшки, печатають на щільному папері або плівці любим існуючим методом повно кольорової печаті - на офсетних машинах, струминних принтерах та тому подібних пристроях. Переважно використовувати при цьому стійкі фарби і чорнило для збереження якості і кольору протягом тривалого часу. Особливостями запропонованого виробу є наступні моменти. Прозоре лінзовидне тіло штучного ока формують із полімерної композиції шляхом її затвердіння. Зображення ока наносять на пластину, яка може бути із паперу або картону, або пластмаси, або металу. Зображення ока створюють і/чи наносять на пластину з використанням комп'ютерної графіки і повно- колірного друку. Пластину із зображенням ока розташовують в середині прозорого лінзовидного тіла до початку або в процесі затвердіння полімерних композицій. Установку ніжки кріплення штучного ока проводять одночасно з зануренням пластини із зображенням в полімерну композицію залиту в поглиблення ливарної форми, а фіксацію - в процесі затвердіння полімерної композиції. Форма лінзовидного тіла задається конфігурацією поглиблення в ливарній формі. Приклад виготовлення показує промислову застосовність пропонованої корисної моделі. Комп’ютерна верстка Л. Купенко 4 В горизонтально розташовану ливарну форму 4, з поглибленням по формі створюваного штучного ока, заливають необхідну кількість рідкої прозорої композиції на основі поліефірної смоли, затверджувача та ініціатора. Потім в прозорій композиції 1 утоплюють паперову пластину 2 із зображенням ока. Зображення ока повинно бути направлено в сторону поглиблення. При цьому, розмір пластини 2 із зображенням ока повинен бути менше, як розмір поглиблення 5. Це необхідно для того, щоб пластина 2 із зображенням ока була занурена в поглиблення 5 ливарної форми 4 на глибину яка необхідна для потрапляння рідкої полімерної композиції на зворотній бік пластини 2 і для установки та фіксації ніжки 3, тобто для створення вузла кріплення штучного ока. Після затвердіння рідкої композиції ніжка 3 стає складовою частиною виготовлення штучного ока і служить для кріплення штучного ока на іграшці. Затверділа прозора композиція зі сторони ніжки 3 також служить захистом від яких-небудь впливів на пластину 2 із зображенням ока з тильної сторони. Малюнок ока заломлюється в прозорій лінзі, від чого створюється враження його опуклості та обсягу. Крім того, лінза надає малюнку ока додаткову чіткість. Заготівля з малюнком ока в готовому виробі закрита з усіх боків затверділим полімером і тим самим надійно захищена від механічних впливів та вологи. Ніжка вузла кріплення також міцно зафіксована в затверділому полімері. За рахунок твердості та хімічної стійкості виготовлене штучне око, практично не боїться подряпин, стійкий до впливу вологи та органічних розчинників, в зв'язку з чим може піддаватися пранню і хімічному чищенні разом з іграшкою. Джерела інформації: 1. Каталог продукції фірми «ОПТИМАЛ МАРКЕТ» http://www.eyes4toys.com/. 2. Патент Франції (FR) №2129535, публ. 27.10.1972р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
