Фільтруюча насадка в пристроях для магнітного осадження

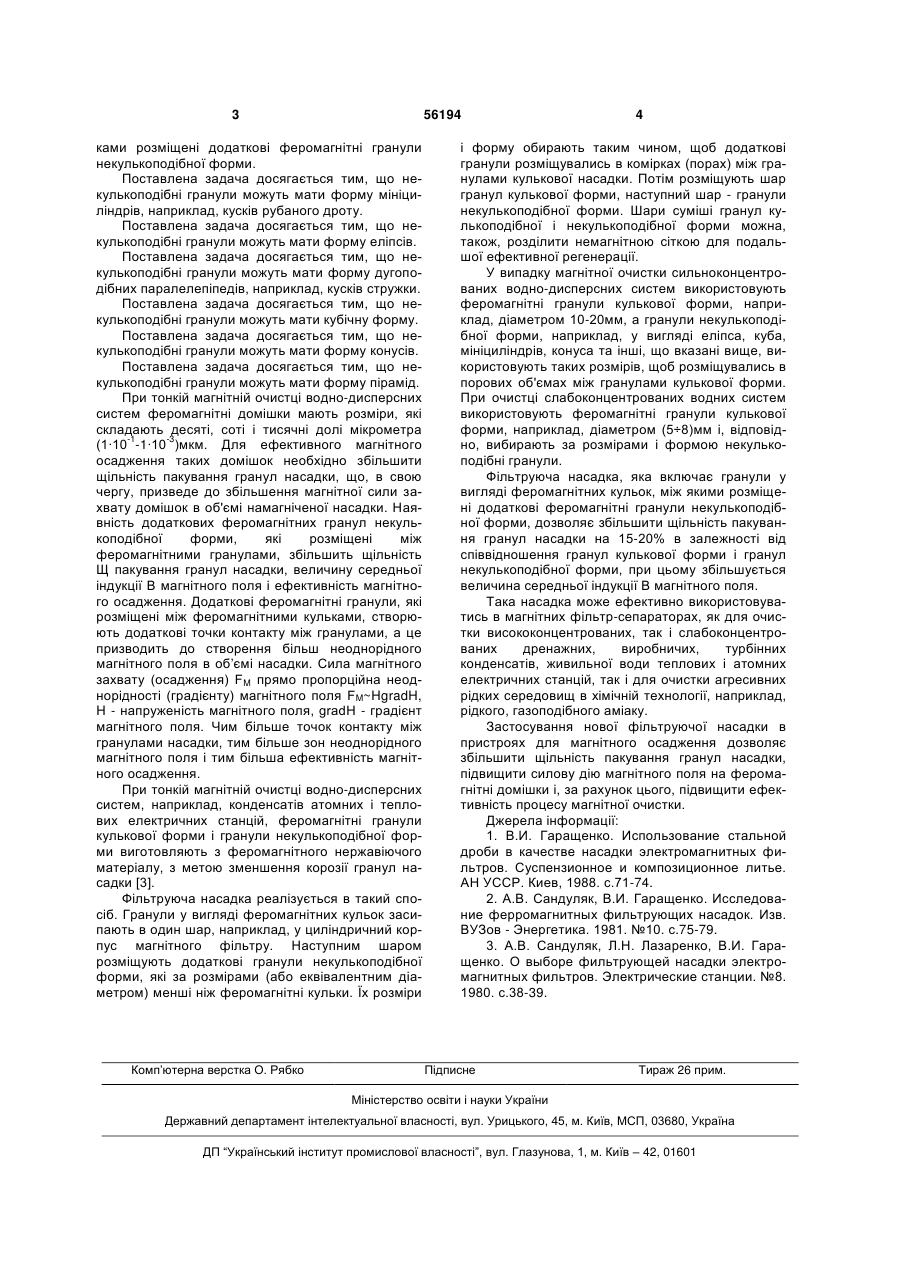

1. Фільтруюча насадка в пристроях для магнітного осадження, що включає гранули у вигляді феромагнітних кульок, яка відрізняється тим, що між феромагнітними кульками розміщені додаткові феромагнітні гранули некулькоподібної форми. 2. Фільтруюча насадка в пристроях для магнітного осадження за п.1, яка відрізняється тим, що не 3 56194 ками розміщені додаткові феромагнітні гранули некулькоподібної форми. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати форму мініциліндрів, наприклад, кусків рубаного дроту. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати форму еліпсів. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати форму дугоподібних паралелепіпедів, наприклад, кусків стружки. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати кубічну форму. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати форму конусів. Поставлена задача досягається тим, що некулькоподібні гранули можуть мати форму пірамід. При тонкій магнітній очистці водно-дисперсних систем феромагнітні домішки мають розміри, які складають десяті, соті і тисячні долі мікрометра (1·10-1-1·10-3)мкм. Для ефективного магнітного осадження таких домішок необхідно збільшити щільність пакування гранул насадки, що, в свою чергу, призведе до збільшення магнітної сили захвату домішок в об'ємі намагніченої насадки. Наявність додаткових феромагнітних гранул некулькоподібної форми, які розміщені між феромагнітними гранулами, збільшить щільність Щ пакування гранул насадки, величину середньої індукції В магнітного поля і ефективність магнітного осадження. Додаткові феромагнітні гранули, які розміщені між феромагнітними кульками, створюють додаткові точки контакту між гранулами, а це призводить до створення більш неоднорідного магнітного поля в об’ємі насадки. Сила магнітного захвату (осадження) FM прямо пропорційна неоднорідності (градієнту) магнітного поля FM~HgradH, H - напруженість магнітного поля, gradH - градієнт магнітного поля. Чим більше точок контакту між гранулами насадки, тим більше зон неоднорідного магнітного поля і тим більша ефективність магнітного осадження. При тонкій магнітній очистці водно-дисперсних систем, наприклад, конденсатів атомних і теплових електричних станцій, феромагнітні гранули кулькової форми і гранули некулькоподібної форми виготовляють з феромагнітного нержавіючого матеріалу, з метою зменшення корозії гранул насадки [3]. Фільтруюча насадка реалізується в такий спосіб. Гранули у вигляді феромагнітних кульок засипають в один шар, наприклад, у циліндричний корпус магнітного фільтру. Наступним шаром розміщують додаткові гранули некулькоподібної форми, які за розмірами (або еквівалентним діаметром) менші ніж феромагнітні кульки. Їх розміри Комп’ютерна верстка О. Рябко 4 і форму обирають таким чином, щоб додаткові гранули розміщувались в комірках (порах) між гранулами кулькової насадки. Потім розміщують шар гранул кулькової форми, наступний шар - гранули некулькоподібної форми. Шари суміші гранул кулькоподібної і некулькоподібної форми можна, також, розділити немагнітною сіткою для подальшої ефективної регенерації. У випадку магнітної очистки сильноконцентрованих водно-дисперсних систем використовують феромагнітні гранули кулькової форми, наприклад, діаметром 10-20мм, а гранули некулькоподібної форми, наприклад, у вигляді еліпса, куба, мініциліндрів, конуса та інші, що вказані вище, використовують таких розмірів, щоб розміщувались в порових об'ємах між гранулами кулькової форми. При очистці слабоконцентрованих водних систем використовують феромагнітні гранули кулькової форми, наприклад, діаметром (5÷8)мм і, відповідно, вибирають за розмірами і формою некулькоподібні гранули. Фільтруюча насадка, яка включає гранули у вигляді феромагнітних кульок, між якими розміщені додаткові феромагнітні гранули некулькоподібної форми, дозволяє збільшити щільність пакування гранул насадки на 15-20% в залежності від співвідношення гранул кулькової форми і гранул некулькоподібної форми, при цьому збільшується величина середньої індукції В магнітного поля. Така насадка може ефективно використовуватись в магнітних фільтр-сепараторах, як для очистки висококонцентрованих, так і слабоконцентрованих дренажних, виробничих, турбінних конденсатів, живильної води теплових і атомних електричних станцій, так і для очистки агресивних рідких середовищ в хімічній технології, наприклад, рідкого, газоподібного аміаку. Застосування нової фільтруючої насадки в пристроях для магнітного осадження дозволяє збільшити щільність пакування гранул насадки, підвищити силову дію магнітного поля на феромагнітні домішки і, за рахунок цього, підвищити ефективність процесу магнітної очистки. Джерела інформації: 1. В.И. Гаращенко. Использование стальной дроби в качестве насадки электромагнитных фильтров. Суспензионное и композиционное литье. АН УССР. Киев, 1988. с.71-74. 2. А.В. Сандуляк, В.И. Гаращенко. Исследование ферромагнитных фильтрующих насадок. Изв. ВУЗов - Энергетика. 1981. №10. с.75-79. 3. А.В. Сандуляк, Л.Н. Лазаренко, В.И. Гаращенко. О выборе фильтрующей насадки электромагнитных фильтров. Электрические станции. №8. 1980. с.38-39. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
