Інструмент для обробки глухих отворів в деталях з алюмінієвих сплавів, отриманих литтям

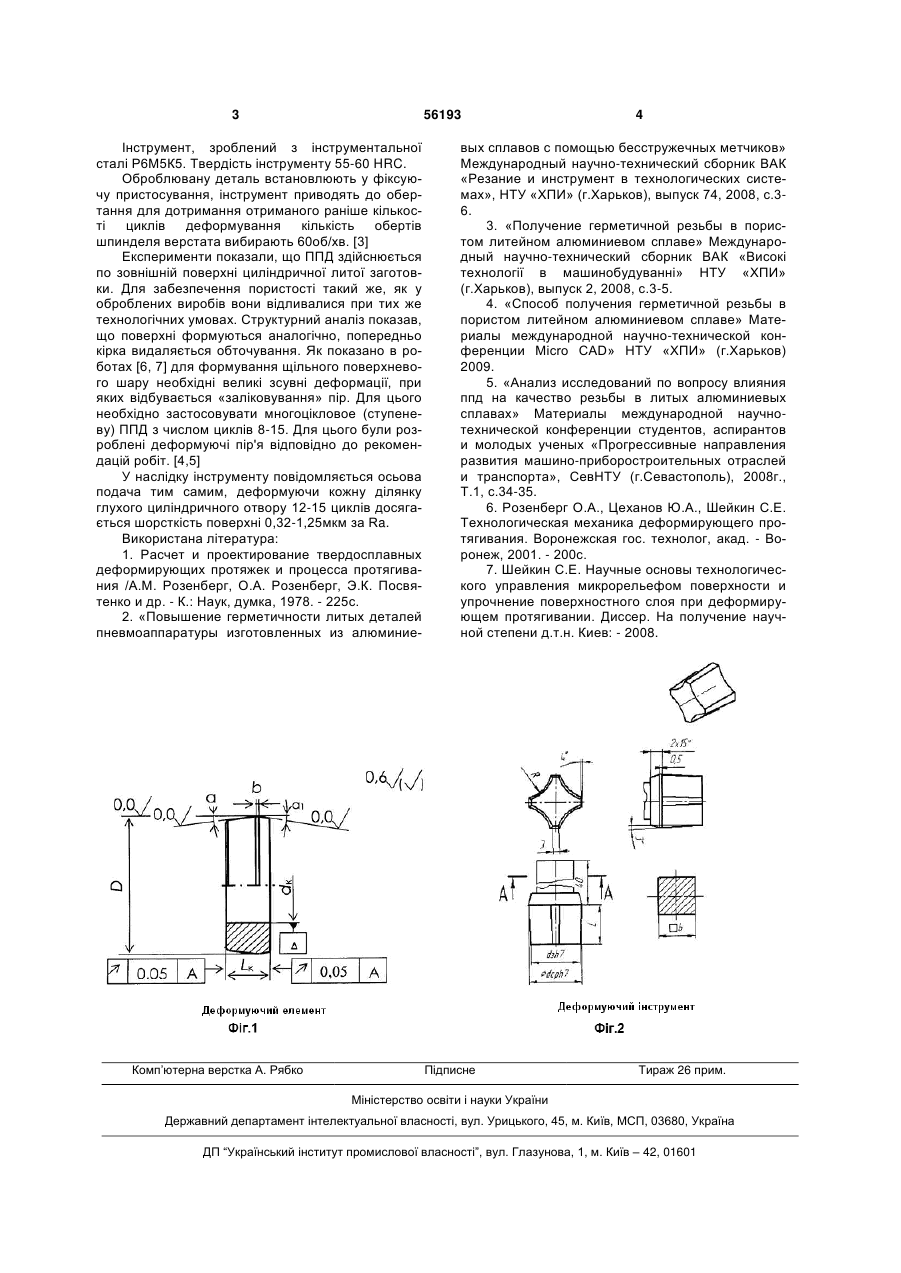

Інструмент для обробки глухих отворів в деталях з алюмінієвих сплавів, що складається з хвостовика і деформуючої частини, що в свою чергу має чотири деформуючих пера, кут нахилу цих деформуючих частин становить від 3 до 7 градусів, у деформуючій частині є забірна, деформуюча, калібруюча складові і для зворотного виходу інструменту з деталі зворотний конус, матеріал інструментальна сталь Р6М5К5, твердість інструменту 55-60 HRC. (19) (21) u201005976 (22) 18.05.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) АБДУЛКЕРІМОВ ІЛІМДАР ДІЛЯВЕРОВИЧ, ЦЕХАНОВ ЮРІЙ ОЛЕКСАНДРОВИЧ, ПАДЕРИН ВОЛОДИМИР МИКОЛАЙОВИЧ, КУРКЧИ ЕМІЛЬ УСЕІНОВИЧ (73) АБДУЛКЕРІМОВ ІЛІМДАР ДІЛЯВЕРОВИЧ 3 56193 Інструмент, зроблений з інструментальної сталі Р6М5К5. Твердість інструменту 55-60 HRC. Оброблювану деталь встановлюють у фіксуючу пристосування, інструмент приводять до обертання для дотримання отриманого раніше кількості циклів деформування кількість обертів шпинделя верстата вибирають 60об/хв. [3] Експерименти показали, що ППД здійснюється по зовнішній поверхні циліндричної литої заготовки. Для забезпечення пористості такий же, як у оброблених виробів вони відливалися при тих же технологічних умовах. Структурний аналіз показав, що поверхні формуються аналогічно, попередньо кірка видаляється обточування. Як показано в роботах [6, 7] для формування щільного поверхневого шару необхідні великі зсувні деформації, при яких відбувається «заліковування» пір. Для цього необхідно застосовувати многоцікловое (ступеневу) ППД з числом циклів 8-15. Для цього були розроблені деформуючі пір'я відповідно до рекомендацій робіт. [4,5] У наслідку інструменту повідомляється осьова подача тим самим, деформуючи кожну ділянку глухого циліндричного отвору 12-15 циклів досягається шорсткість поверхні 0,32-1,25мкм за Ra. Використана література: 1. Расчет и проектирование твердосплавных деформирующих протяжек и процесса протягивания /А.М. Розенберг, О.А. Розенберг, Э.К. Посвятенко и др. - К.: Наук, думка, 1978. - 225с. 2. «Повышение герметичности литых деталей пневмоаппаратуры изготовленных из алюминие Комп’ютерна верстка А. Рябко 4 вых сплавов с помощью бесстружечных метчиков» Международный научно-технический сборник ВАК «Резание и инструмент в технологических системах», НТУ «ХПИ» (г.Харьков), выпуск 74, 2008, с.36. 3. «Получение герметичной резьбы в пористом литейном алюминиевом сплаве» Международный научно-технический сборник ВАК «Високі технології в машинобудуванні» НТУ «ХПИ» (г.Харьков), выпуск 2, 2008, с.3-5. 4. «Способ получения герметичной резьбы в пористом литейном алюминиевом сплаве» Материалы международной научно-технической конференции Micro CAD» НТУ «ХПИ» (г.Харьков) 2009. 5. «Анализ исследований по вопросу влияния ппд на качество резьбы в литых алюминиевых сплавах» Материалы международной научнотехнической конференции студентов, аспирантов и молодых ученых «Прогрессивные направления развития машино-приборостроительных отраслей и транспорта», СевНТУ (г.Севастополь), 2008г., Т.1, с.34-35. 6. Розенберг О.А., Цеханов Ю.А., Шейкин С.Е. Технологическая механика деформирующего протягивания. Воронежская гос. технолог, акад. - Воронеж, 2001. - 200с. 7. Шейкин С.Е. Научные основы технологического управления микрорельефом поверхности и упрочнение поверхностного слоя при деформирующем протягивании. Диссер. На получение научной степени д.т.н. Киев: - 2008. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
