Опора бурового шарошкового долота
Номер патенту: 16154
Опубліковано: 29.08.1997
Автори: Мацюрак Юрій Северинович, Крилов Костянтин Олексійович, Стрельцова Ольга Олександрівна, Ілик Теофіль Якимович, Васільев Михайло Миколайович, Молокус Володимир Іванович, Якимчук Ульян Никифорович
Формула / Реферат
Опора бурового шарошечного' долота, включающая подшипник скольжения в виде твердосплавного вкладыша со слоем антифрикционного материала со стороны цапфы, отличающаяся тем, что, с целью повышения долговечности опоры, вкладыш выполнен в виде частей кольца, установленных относительно другдруга с зазором, причем каждая из частей кольца выполнена с отверстиями и пазом для размещения слоя антифрикционного • материала.
Текст

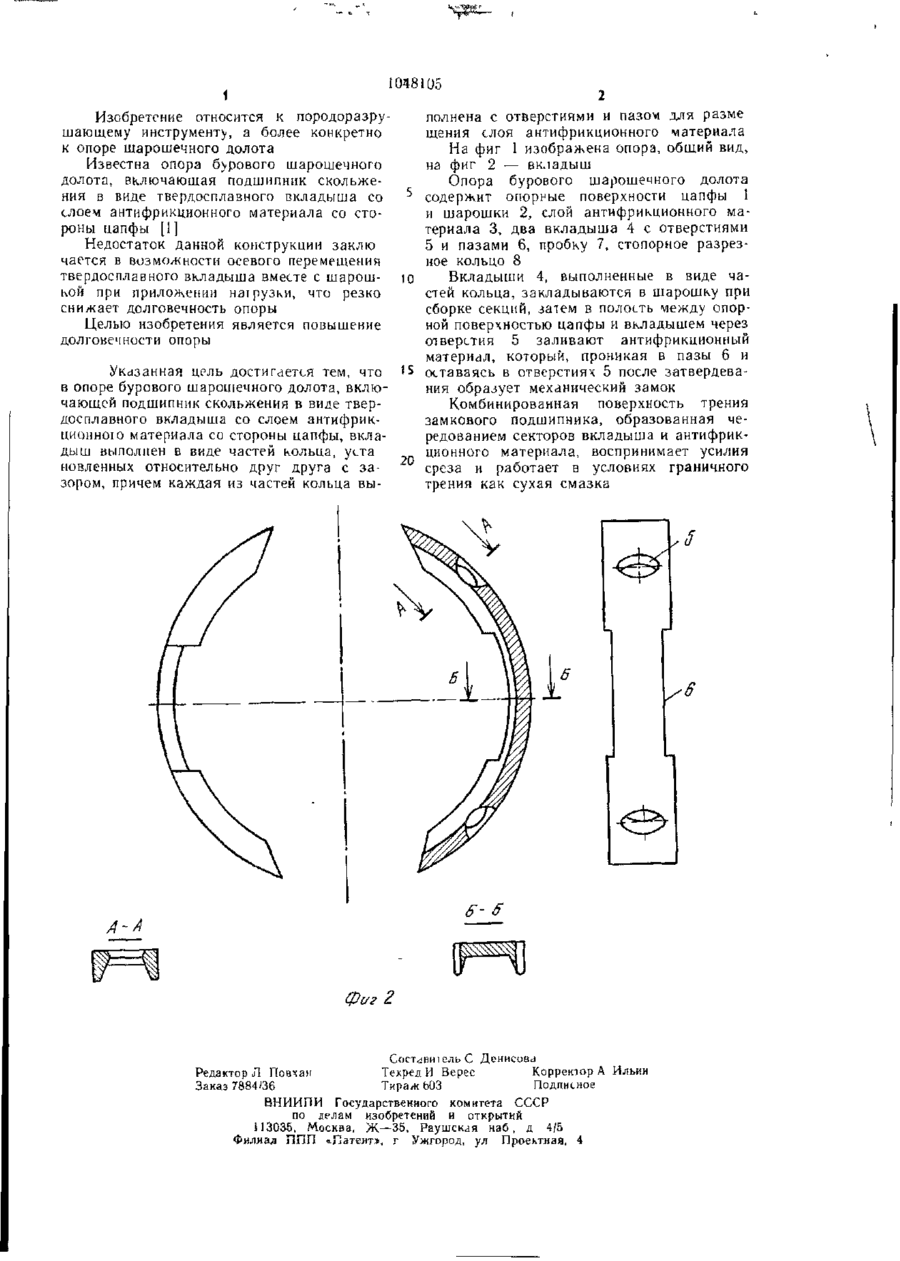

ОПОРА БУРОВОГО ШАРОШЕЧНОГО ДОЛОТА, включающая подшипник скольжения в виде твердосплавного вкладыша со слоем антифрикционного материала со стороны цапфы, отличающаяся теч, что, с целью повышения долговечности опоры, вкладыш выполнен в виде частей кольца, установленных относительно друг друга с зазором, причем каждая из частей кольца выполнена с отверстиями и пазом для размещения слоя антифрикционного материала VW фиг 1 1048105 1 полнена с отверстиями и пазові для разме Изобретение относится к породоразрущения слоя антифрикционного материала шающему инструменту, а более конкретно На фиг 1 изображена опора, общий вид, к опоре шарошечного долота на фиг 2 — вкладыш Известна опора бурового шарошечного долота, включающая подшипник скольжеОпора бурового шарошечного долота 5 ния в виде твердосплавного вкладыша со содержит опорные поверхности цапфы 1 слоем антифрикционного материала со стои шарошки 2, слой антифрикционного мароны цапфы [1] териала 3, два вкладыша 4 с отверстиями 5 и пазами 6, пробку 7, стопорное разрезНедостаток данной конструкции заклю ное кольцо 8 чается в возможности осевого перемещения твердосплавного вкладыша вместе с шарош- 10 Вкладыши 4, выполненные в виде чакой при приложении нагрузки, что резко стей кольца, закладываются в шарошку при снижает долговечность опоры сборке секций, затем в полость между опорной поверхностью цапфы и вкладышем через Целью изобретения является повышение отверстия 5 заливают антифрикционный долговечности опоры материал, который, проникая в пазы б и Указанная цель достигается тем, что '5 оставаясь в отверстиях 5 после затвердевав опоре бурового шарошечного долота, вклюния образует механический замок чающей подшипник скольжения в виде тверКомбинированная поверхность трения досплавного вкладыша со слоем антифрикзамкового подшипника, образованная чеционною материала со стороны цапфы, вкларедованием секторов вкладыша и антифрикдыш выполнен в виде частей кольца, уста ционного материала, воспринимает усилия новленных относительно друг друга с засреза и работает в условиях граничного зором, причем каждая из частей кольца вытрения как сухая смазка 5 •6 5-5 А-А Фаг 2 СоставшельС Денисова Редактор Л Повхан Техред И Верес Корректор А Ильин Заказ 7884^36 Тираж ЬОЗ Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская нзб , д 4/5 Филиал ЛПП «Патент», г Ужгород, ул Проектная, 4
