Секція бурового шарошкового долота і спосіб її монтажу

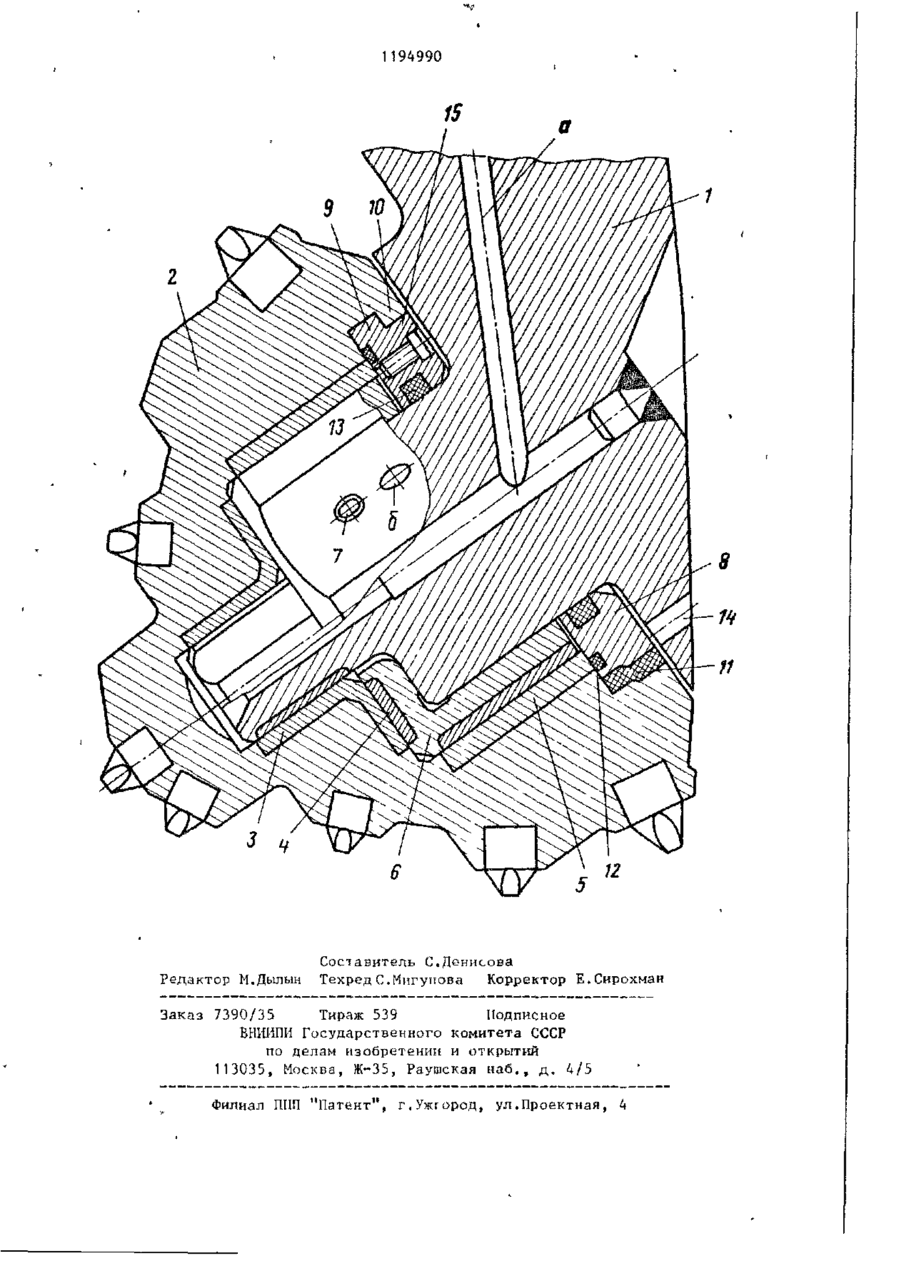

1. Секция бурового шарошечного долота, содержащая лапу с цапфой и козырьком, шарошку, установленную на цапфе посредством подшипников скольжения и упорного кольца, размещенного в торцовой проточке шарош ки, о т л и ч а ю щ а я с я тем, что, с целью повьшения стойкости опоры, упорное кольцо имеет наружные радиальные выступы, а шарошка внутренние радиальные выступы на поверхности торцовой проточки, причем пазы между выступами шарошки и упорного кольца заполнены композицией холодного отверждения, а в козырьке лапы выполнено отверстие. 2. Способ монтажа секции бурового шарошечного долота по п. 1, включающий установку упорного кольца на цапфу лапы, о т л и ч а ю щ и й с я тем, что вводят в отверстие козырька лапы технологический штырь для фиксации кольца относительно лапы, совмещают выступы кольца с выступами торцовой проточки шарошки, а пазы между выступами торцовой проточки шарошки и упорного кольца через отверстие козырька лапы запольяют композицией холодного отверждения. со со СО 1 11 94990 * В процессе эксплуатации под дейстИзобретение относится к бурению вием нагрузки на долото радиальные скважин, а именно к шарошечным долоподшипники опоры воспринимают радитам. альные нагрузки: упорный бурт 4 Цель изобретения - повышение стойкости опоры секции бурового шарошеч- 5 нагрузку вдоль оси опоры, направленную к стенке скважины, а упорное ного долота. кольцо 8 - нагрузку, направленную На чертеже изображена секция буро5т стенки скважины, удерживая и фиквого шарошечного долота. сируя шарошку на цапфе. Секция состоит из лапы 1, на цапфе которой установлена шарошка 2 с кон- 10 Монтаж секции бурового шарошечцевым подшипником 3 скольжения, упорного долота осуществляется следующим ным буртом 4 и периферийным подшипниобразом. ком 5 скольжения, втулки 6 периферийного подшипника, насаженной на цапфу Предварительно на цапфу лапы 1 лапы 1 и зафиксированной штифтом 7. 15 устанавчивают упорное кольцо 8 с герметизирующими элементами 12 и 13 Узел фиксации шарошки 2 по оси и насаживают втулку 6 периферийного цапфы выполнен в виде упорного подшипника 5, фиксируя ее штифтом 7. кольца с наружными радиальными Затем устанавливают шарошку 2 выступами 9 и торцовой проточки 20 таким образом, чтобы выступы 9 упорв шарошке с внутренними радиальными ного кольца 8 прошли через пазы выступами 10. Выступы 9 упорного в торцовой проточке шарошки 2, и кольца 8 и выступы 10 взаимно конс помощью технологического отверстактируют, пазы между выступами тия 14 в козырьке лапы и технологишарошки и упорного кольца заполнены 25 ческого штыря, проходящего через это композицией 11 холодного отверждеотверстие в отверстие резьбовой пробния. В упорном кольце 8 размещены ки 16, разворачивают путем вращения уплотнительные элементы 12 и 13. шарошки упорное кольцо 8 до совмеЧерез отверстия "а" и "б" осуществщения его выступов 9 с выступами 10 ляется подача смазки к подшипникам опоры. С помощью технологического 30 в торцовой проточке шарошки. После этого извлекают технологический отверстия 14 и штыря (не. показан) штырь и пазы между выступами 9 и 10 производится сборка узла фиксации, заполняют композицией 11 холодного доступ к резьбовой пробке 15, необотверждения. Заполнение опоры смазходимый для заполнения опоры смазкой кой производят известным способом, и заполнения пазов между выступа35 а контроль этого процесса осуществми 9 и 10 композицией 11 холодного ляют через отверстие резьбовой проботверждения. ки 15, которое при полном заполнении Устройство работает следующим .опоры смазкой закрывается пробкой. образом. 1194990 12 Редактор М.Дылын Составитель С.Денисова Техред С .Мигунова Корректор Е.Сирохман Заказ 7390/35 Тираж 539 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПИП "Патент", г.Ужгород, ул.Проектная, 4
