B23Q 5/22 — пристрої для подачі елементів, що несуть ріжучі інструменти або оброблювані вироби

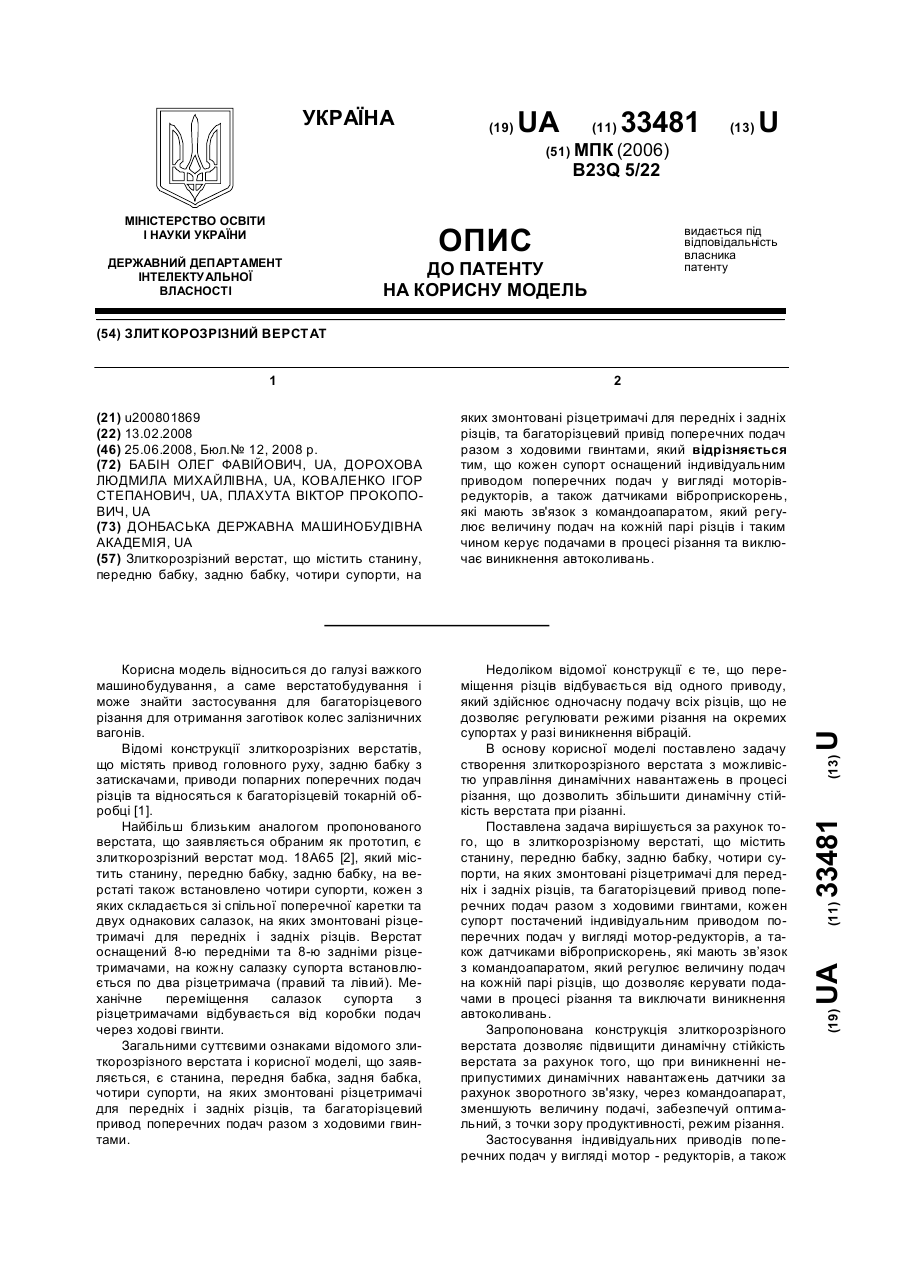

Номер патенту: 33481

Опубліковано: 25.06.2008

Автори: Бабін Олег Фавійович, Коваленко Ігор Степанович, Плахута Віктор Прокопович, Дорохова Людмила Михайлівна

МПК: B23Q 5/22

Мітки: верстат, злиткорозрізний

Формула / Реферат:

Злиткорозрізний верстат, що містить станину, передню бабку, задню бабку, чотири супорти, на яких змонтовані різцетримачі для передніх і задніх різців, та багаторізцевий привід поперечних подач разом з ходовими гвинтами, який відрізняється тим, що кожен супорт оснащений індивідуальним приводом поперечних подач у вигляді моторів-редукторів, а також датчиками віброприскорень, які мають зв'язок з командоапаратом, який регулює величину подач на...

Номер патенту: 32088

Опубліковано: 12.05.2008

Автори: Сивоконь Олександр Федорович, Мінченко В'ячеслав Олексійович

МПК: B23Q 3/00, B23Q 1/00, B23Q 37/00 ...

Мітки: головка, верстата, силова, агрегатного

Формула / Реферат:

1. Силова головка агрегатного верстата, що містить розміщений на забезпеченій напрямними основі корпус із зв'язаною з ним шпиндельною коробкою, що включає один і/або більше вузлів шпинделів для установки і закріплення оброблювального інструменту, розміщений в корпусі силовий привід передачі обертального моменту до оброблювального інструменту і елементи керування переміщенням шпиндельних вузлів на позиції обробки, зв'язаний з корпусом засіб...

Номер патенту: 81604

Опубліковано: 25.01.2008

Автори: Звєрєва Ольга Сергіївна, Шишмаков Олександр Анатолійович

МПК: B23Q 5/22, B23B 5/00

Мітки: колесотокарного, верстата, супорт

Формула / Реферат:

Супорт колесотокарного верстата, який містить механізми поздовжнього і поперечного переміщень, що виконані у вигляді шарико-гвинтових та зубчато-пасових передач, з'єднаних з електродвигунами, який відрізняється тим, що електродвигуни розміщені всередині корпусу супорта на розташованих під кутом осях, що не пересікаються, відстань між якими відповідає відстані між осями верхнього і нижнього шківів електродвигунів зубчато-пасових передач, при...

Номер патенту: 54509

Опубліковано: 17.03.2003

Автори: Пестунов Володимир Михайлович, Гречка Андрій Іванович

МПК: B23Q 5/22, B23Q 37/00, B23Q 5/00 ...

Мітки: силова, головка

Формула / Реферат:

1. Силова головка, що містить корпус з встановленими у ньому на підшипниках шпинделем та механізмом поперечної подачі, що зв'язані з приводом, яка відрізняється тим, що механізм поперечної подачі містить циліндр, який через кругові напрямні з'єднано з переднім і заднім дисками, які зв'язані з приводом синхронного обертання і в яких циліндр розташований на кругових напрямних  ексцентрично, причому  в циліндрі також ексцентрично розташований...

Номер патенту: 30496

Опубліковано: 15.11.2000

Автори: Барамба Андрій Валерійович, Крижанівський Володимир Андрійович, Пестунов Володимир Михайлович

МПК: B23Q 5/22

Мітки: дискретної, органу, верстата, пристрій, подачі, робочого

Формула / Реферат:

Пристрій для дискретної подачі робочого органу верстата, який вміщує поєднану самогальмівною різьбою з корпусом піноль, усередині якої розміщений зафіксований в осьовому напрямку шпиндель, відрізняється тим, що корпус закріплений в поворотному кронштейні, вісь обертання якого перпендикулярна до вісі шпинделя і співпадає з віссю обертання планетарного колеса конічного диференціала, розташованого в кронштейні і кінематично зв'язуючого...

Номер патенту: 17225

Опубліковано: 01.04.1997

Автори: Хіцан Валерій Дмитрович, Карпусь Владислав Євгенович, Гаврилюк Юрій Романович, Тимофієв Юрій Вікторович

МПК: B23B 19/00, B23Q 5/22

Мітки: шпіндельний, вузол

Формула / Реферат:

Шпиндельный узел, содержащий цилиндрическую втулку, элементы оребрения и электромагнтную катушку, отличающийся тем, что узел снабжен цилиндрическим корпусом, установленным соосно со шпинделем, элементами оребрения с плоской поверхностью, втулкой с наружной резьбой, в которой установлены опоры шпинделя, втулкой с внутренней резьбой, выполняющей роль гайки по отношению к втулке с наружной резьбой и имеющей длину меньше последней на величину ее...

Номер патенту: 14576

Опубліковано: 20.01.1997

Автори: Хіцан Валерій Дмитрович, Гаврилюк Юрій Романович, Карпусь Владислав Євгенович, Тимофієв Юрій Вікторович

МПК: B23B 19/00, B23Q 5/22

Мітки: шпіндельний, вузол

Формула / Реферат:

Шпиндельный узел, содержащий цилиндри­ческую втулку и электромагнитную катушку, от­личающийся тем, что узел снабжен цилиндри­ческим корпусом с внутренней винтовой поверхно­стью, а цилиндрическая втулка в средней части имеет наружную винтовую Поверхность, образую­щую с винтовой поверхностью корпуса винтовое зацепление с зазором по профилю витков, двумя втулками, установленными на цилиндрической втулке с уплотнениями, двумя стаканами,...

Номер патенту: 14578

Опубліковано: 20.01.1997

Автори: Карпусь Владислав Євгенович, Тимофієв Юрій Вікторович, Хіцан Валерій Дмитрович, Гаврилюк Юрій Романович

МПК: B23B 19/00, B23Q 5/22

Мітки: вузол, шпіндельний

Формула / Реферат:

Шпиндельный узел, содержащий цилиндри­ческую втулку и элементы оребрения, отличаю­щийся тем, что элементы оребрения имеют плос­кую поверхность, а цилиндрическая втулка вы­полнена с наружной резьбой, узел снабжен корпу­сом с резьбовыми отверстиями, втулкой с внутрен­ней резьбой, двумя дисками, двумя крышками, двумя микрометрическими винтами, двумя винта­ми-плунжерами, а также цилиндрическими пру­жинами сжатия.
