Витий магнітопровід

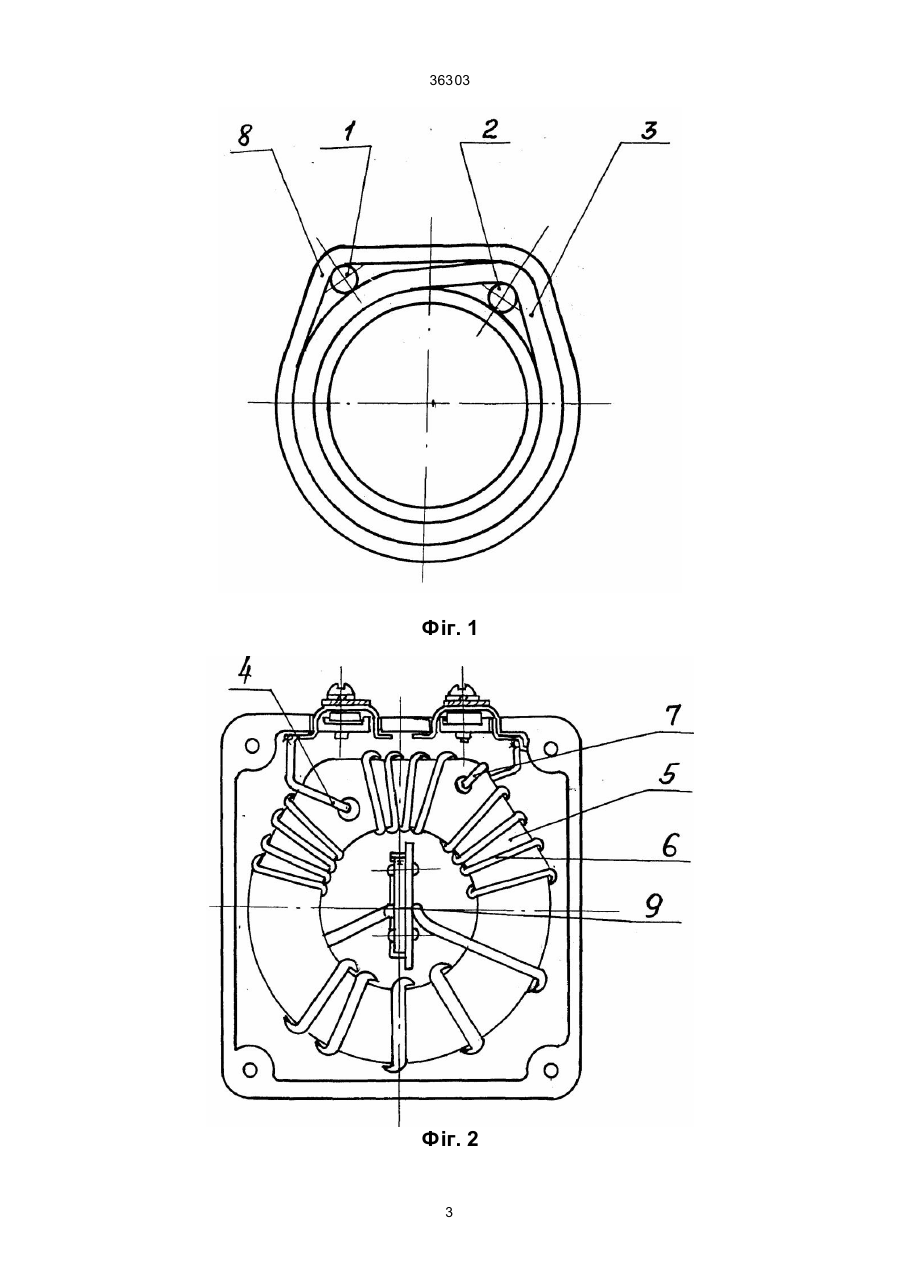

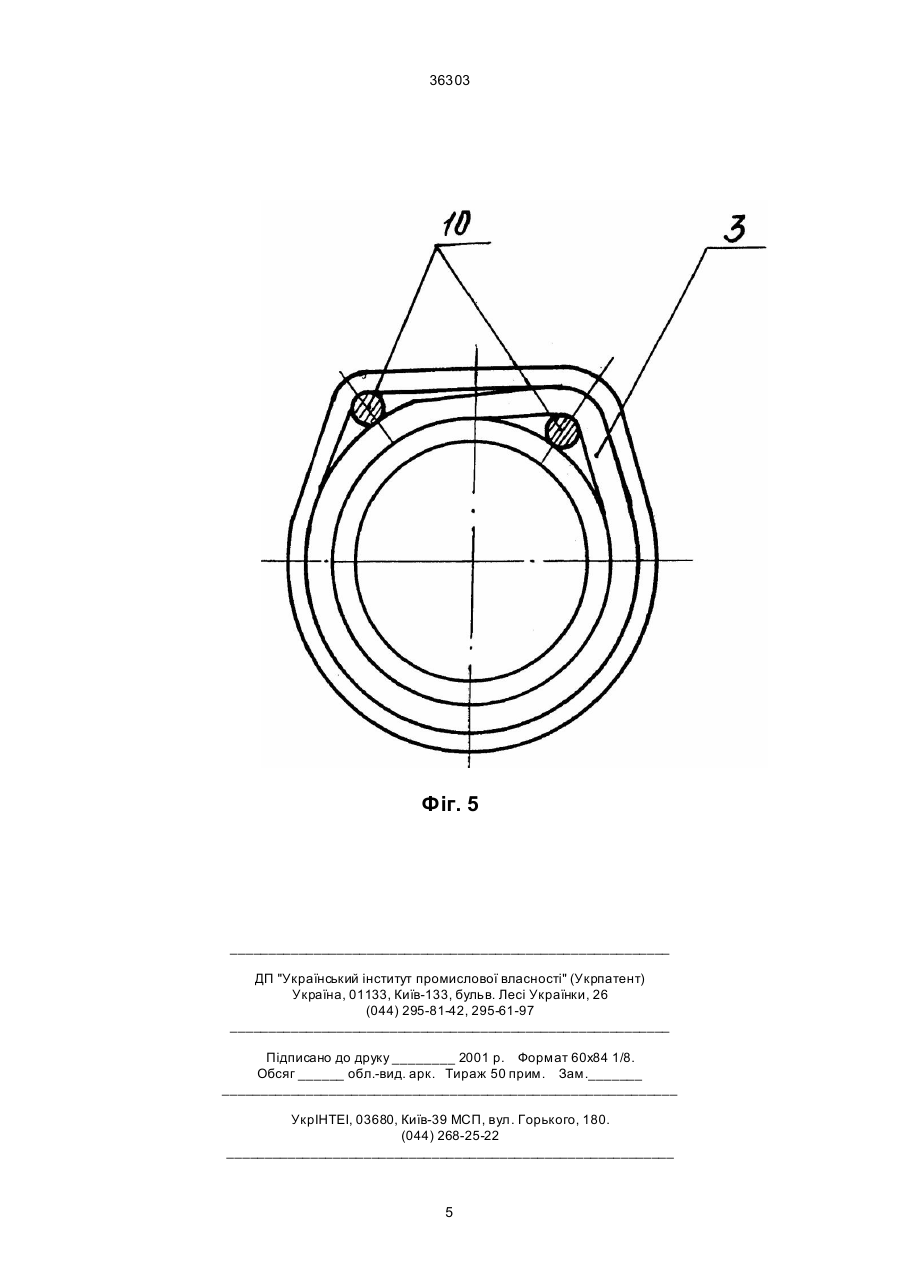

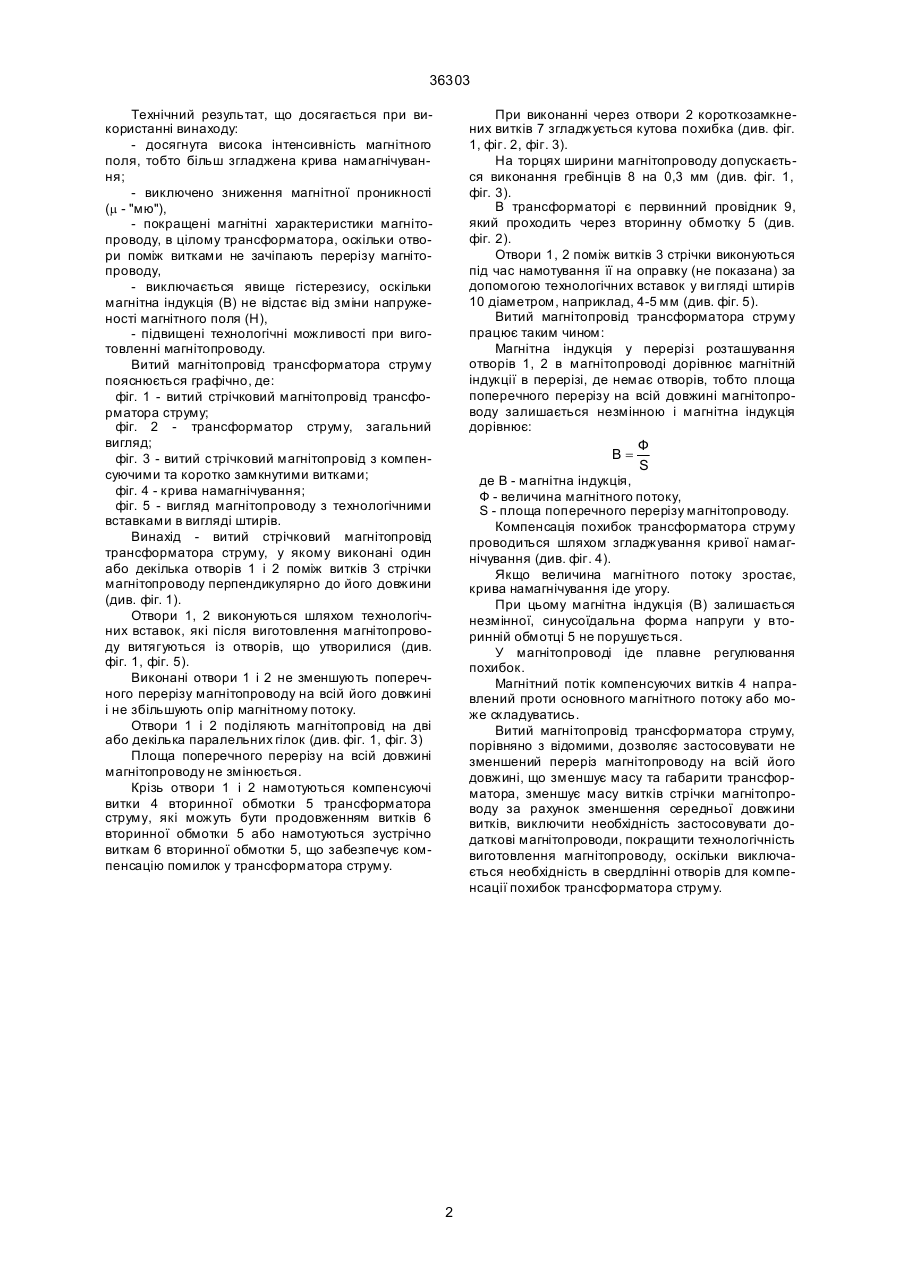

1. Витий магнітопровід, що містить витки із стрічки електротехнічної сталі і один або декілька отворів, який відрізняється тим, що отвори вико 36303 Технічний результат, що досягається при використанні винаходу: - досягнута висока інтенсивність магнітного поля, тобто більш згладжена крива намагнічування; - виключено зниження магнітної проникності (m - "мю"), - покращені магнітні характеристики магнітопроводу, в цілому трансформатора, оскільки отвори поміж витками не зачіпають перерізу магнітопроводу, - виключається явище гістерезису, оскільки магнітна індукція (В) не відстає від зміни напруженості магнітного поля (Н), - підвищені технологічні можливості при виготовленні магнітопроводу. Витий магнітопровід трансформатора струму пояснюється графічно, де: фіг. 1 - витий стрічковий магнітопровід трансформатора струму; фіг. 2 - трансформатор струму, загальний вигляд; фіг. 3 - витий стрічковий магнітопровід з компенсуючими та коротко замкнутими витками; фіг. 4 - крива намагнічування; фіг. 5 - вигляд магнітопроводу з технологічними вставками в вигляді штирів. Винахід - витий стрічковий магнітопровід трансформатора струму, у якому виконані один або декілька отворів 1 і 2 поміж витків 3 стрічки магнітопроводу перпендикулярно до його довжини (див. фіг. 1). Отвори 1, 2 виконуються шляхом технологічних вставок, які після виготовлення магнітопроводу витягуються із отворів, що утворилися (див. фіг. 1, фіг. 5). Виконані отвори 1 і 2 не зменшують поперечного перерізу магнітопроводу на всій його довжині і не збільшують опір магнітному потоку. Отвори 1 і 2 поділяють магнітопровід на дві або декілька паралельних гілок (див. фіг. 1, фіг. 3) Площа поперечного перерізу на всій довжині магнітопроводу не змінюється. Крізь отвори 1 і 2 намотуються компенсуючі витки 4 вторинної обмотки 5 трансформатора струму, які можуть бути продовженням витків 6 вторинної обмотки 5 або намотуються зустрічно виткам 6 вторинної обмотки 5, що забезпечує компенсацію помилок у трансформатора струму. При виконанні через отвори 2 короткозамкнених витків 7 згладжується кутова похибка (див. фіг. 1, фіг. 2, фіг. 3). На торцях ширини магнітопроводу допускається виконання гребінців 8 на 0,3 мм (див. фіг. 1, фіг. 3). В трансформаторі є первинний провідник 9, який проходить через вторинну обмотку 5 (див. фіг. 2). Отвори 1, 2 поміж витків 3 стрічки виконуються під час намотування її на оправку (не показана) за допомогою технологічних вставок у ви гляді штирів 10 діаметром, наприклад, 4-5 мм (див. фіг. 5). Витий магнітопровід трансформатора струму працює таким чином: Магнітна індукція у перерізі розташування отворів 1, 2 в магнітопроводі дорівнює магнітній індукції в перерізі, де немає отворів, тобто площа поперечного перерізу на всій довжині магнітопроводу залишається незмінною і магнітна індукція дорівнює: B= Ф S де В - магнітна індукція, Ф - величина магнітного потоку, S - площа поперечного перерізу магнітопроводу. Компенсація похибок трансформатора струму проводиться шляхом згладжування кривої намагнічування (див. фіг. 4). Якщо величина магнітного потоку зростає, крива намагнічування іде угору. При цьому магнітна індукція (В) залишається незмінної, синусоїдальна форма напруги у вторинній обмотці 5 не порушується. У магнітопроводі іде плавне регулювання похибок. Магнітний потік компенсуючих витків 4 направлений проти основного магнітного потоку або може складуватись. Витий магнітопровід трансформатора струму, порівняно з відомими, дозволяє застосовувати не зменшений переріз магнітопроводу на всій його довжині, що зменшує масу та габарити трансформатора, зменшує масу витків стрічки магнітопроводу за рахунок зменшення середньої довжини витків, виключити необхідність застосовувати додаткові магнітопроводи, покращити технологічність виготовлення магнітопроводу, оскільки виключається необхідність в свердлінні отворів для компенсації похибок трансформатора струму. 2 36303 Фіг. 1 Фіг. 2 3 36303 Фіг. 3 Фіг. 4 4 36303 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
