Пристрій для створення захисного екрана

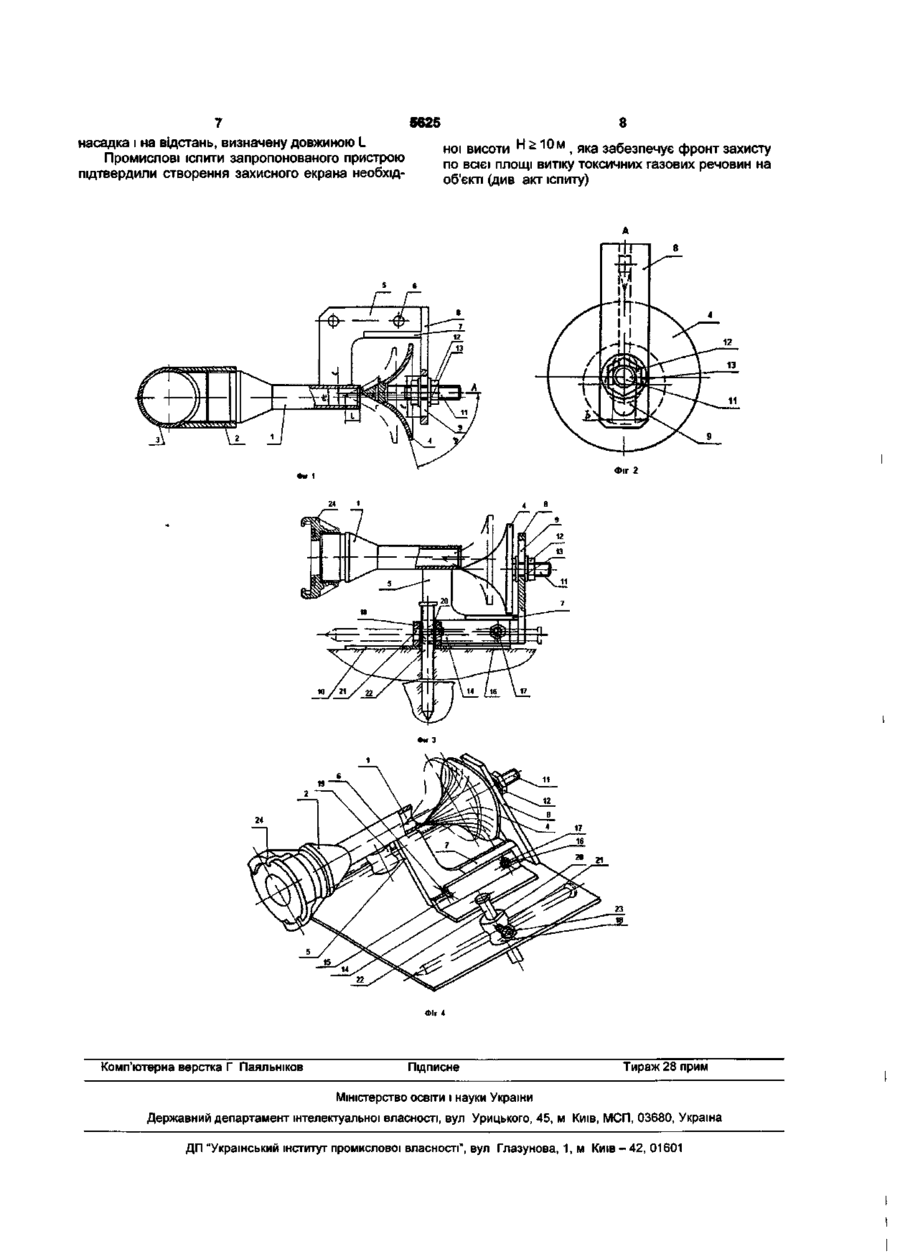

УКРАЇНА UA (11)5625 (із) U (51) 7 А62С2/08,А62С5/007В05В7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ СТВОРЕННЯ ЗАХИСНОГО ЕКРАНА 1 (21)20040706073 (22) 21 07 2004 (24)15 03 2005 (46) 15 03 2005, Бюл № 3, 2005 р (72) Ліпнєвєнко Валентин Андрійович, Светлов Євгеній Якович, Ягуд Борис Юлійович, Лук'янова Маргарита Валентинівна (73) Ліпнєвєнко Валентин Андрійович, Светлов Євгеній Якович, Ягуд Борис Юлійович, Лук'янова Маргарита Валентинівна 57) 1 Пристрій для створення захисного екрана, що містить знімний сопловий насадок для подачі робочого середовища, сполучний вузол, розміщений на сопловому насадку, та вузол розпилення, виконаний в вигляді розсіювача конічної форми з криволінійною твірною, направленого вершиною до соплового насадка, який відрізняється тим, що він обладнаний знімною опорною плитою, сполучний вузол виконаний в вигляді пластини Г-подібної форми, яка зв'язана жорстко з сопловим насадком і стояком, в якому виконаний вертикальний паз, а розсіювач вузла розпилення обладнаний нарізним хвостовиком, установленим в пазу стояка з можливістю вертикального переміщення вздовж його осі та горизонтального - конічної вершини розсіювача всередину сопла насадка на відстань L, визначену із виразу Де dc - діаметр сопла насадка, а - кут конуса при вершині розсіювача 2 Пристрій за п 1, який відрізняється тим, що паз в стояку сполучного вузла виконаний овальної форми з шириною b=dx та довжиною І, визначеною із виразу І = S + dx= d x + d c , де S - шлях, пройдений розсіювачем уздовж торця сопла насадка, dx - ЗОВНІШНІЙ діаметр нарізки хвостовика, d c - діаметр сопла насадка 3 Пристрій за п 1, який відрізняється тим, що знімна опорна плита обладнана кронштейном, установленим жорстко в центральній й частині з можливістю взаємозв'язку з пластиною сполучного вузла та розташованими по обидва його боки втулками з отворами, розміщеними в вертикальній та горизонтальній площинах 4 Пристрій за пп 1, 3, який відрізняється тим, що пластина сполучного вузла виконана з отворами, а в отворах втулок знімної опорної плити встановлені фіксатори ю CM со ю Корисна модель відноситься до протипожежної техніки, зокрема, до пристроїв для одержання водяних екранів (завіс) і може бути використана в охороні навколишнього середовища від можливим викидів токсичних речовин в атмосферу та їх локалізації Для створення водяних екранів пристрої встановлюють навкруги об'єкта, який містить ШКІДЛИВІ ТОКСИЧНІ гази, на рівні 1,5м від землі або на ній, приблизно в 20м від місця можливого витіку, таким чином, щоб струмені води, що створюють плівку, яка формує екран, досягали всієї висоти об'єкта з газом, наприклад, хлором Це дає можливість установити водяний екран практично за межами ди хлору та уникнути попадання води в місце виті ку, щоб запобігти швидку корозію метала та збільшення КІЛЬКОСТІ ВИТІКІВ, а також уникнути попадан ня води на дзеркало рідкого хлору при розливу, що призвело би до посилення випарування Відомий пристрій для створення захисного екрана, який містить порожнистий корпус з знімним сопловим насадком Корпус складається із вхідного сопла-дифузора, циліндричної камери змішування та вихідного сопла-конфузора До циліндричної камери змішування приєднана трубка підводу рідини, всередині якої розташований знімний жиклер Навпроти знімного соплового насадка по його осі та під кутом 40°-45° встановлений вузол розпилення в вигляді відбивного диска з абразивною поверхнею [Авт св СРСР №978929, 7 S625 насадка . на відстань, визначену довжиною L Промислові .спити запропонованого пристрою підтвердили створення захисного екрана необхід 8 н0| в и с о т и п 0 ВС|Є| 0&ЄКТі ( д и в Н > 1 0 м я к а забезпечує фронт захисту ,в т о к с и ч н и х г а з о в и х р е ч о в и н н а д к т |С } Фіг 2 4 Комп'ютерна верстка Г Паяльніков Підписне 8 Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
