Плита захисного екрана і спосіб її зборки

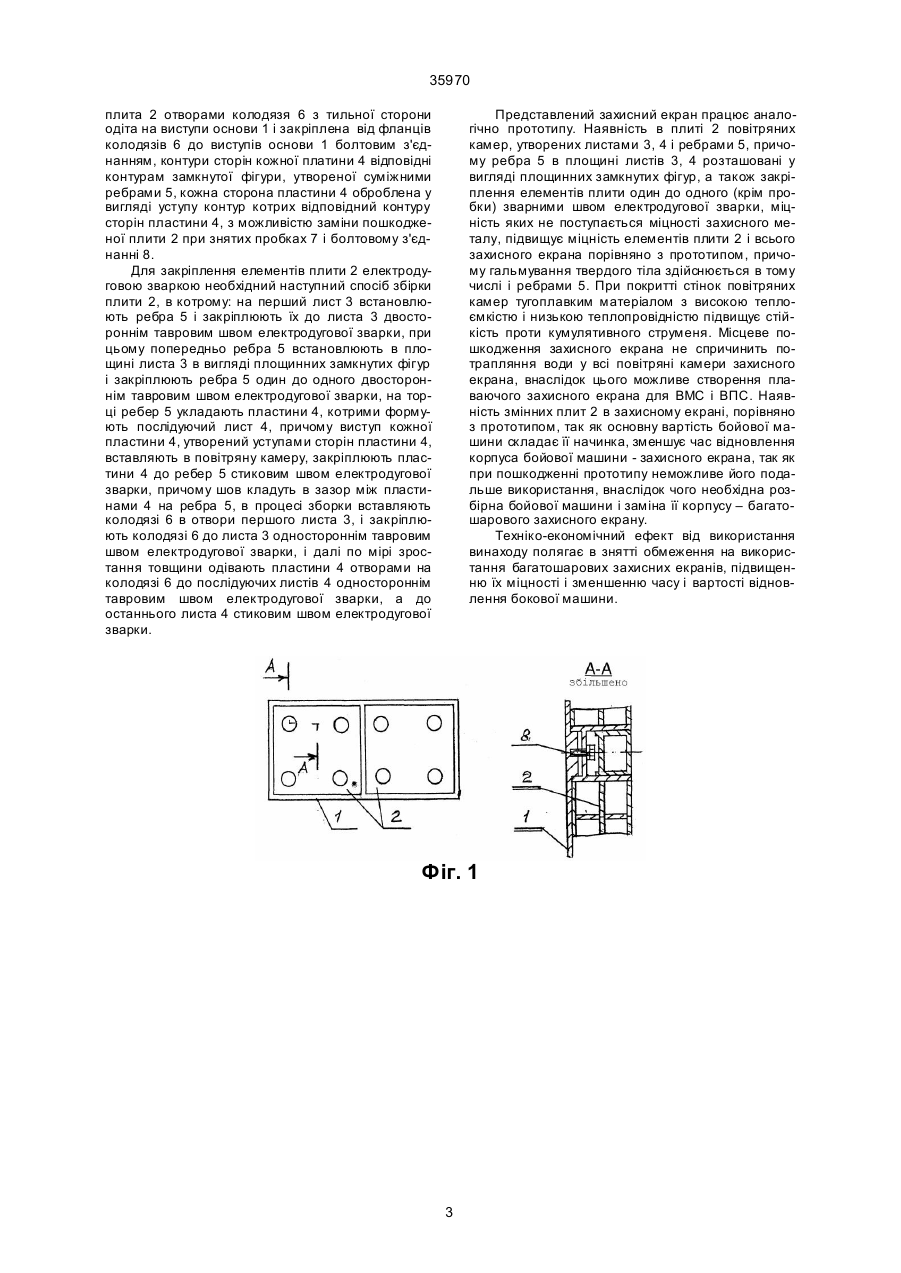

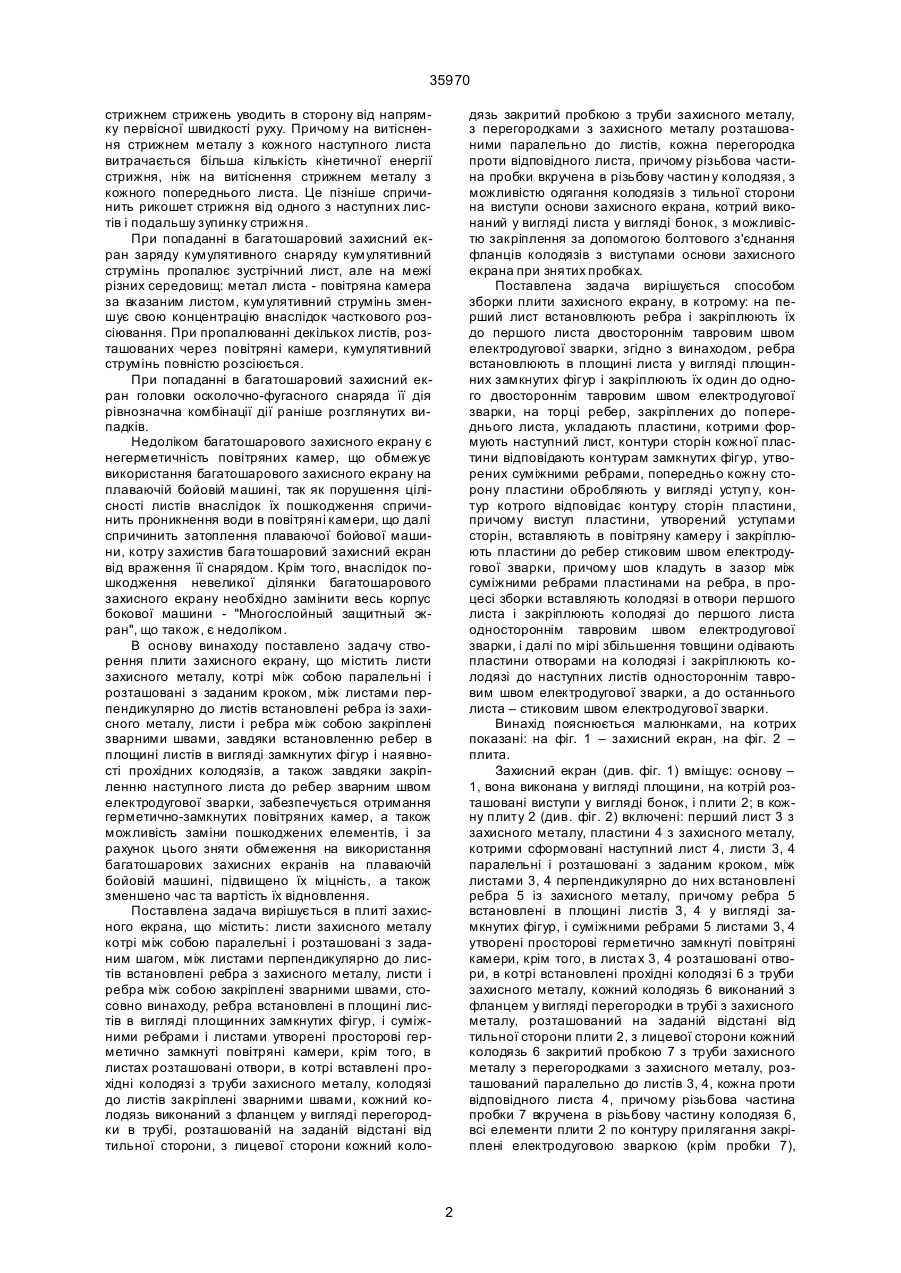

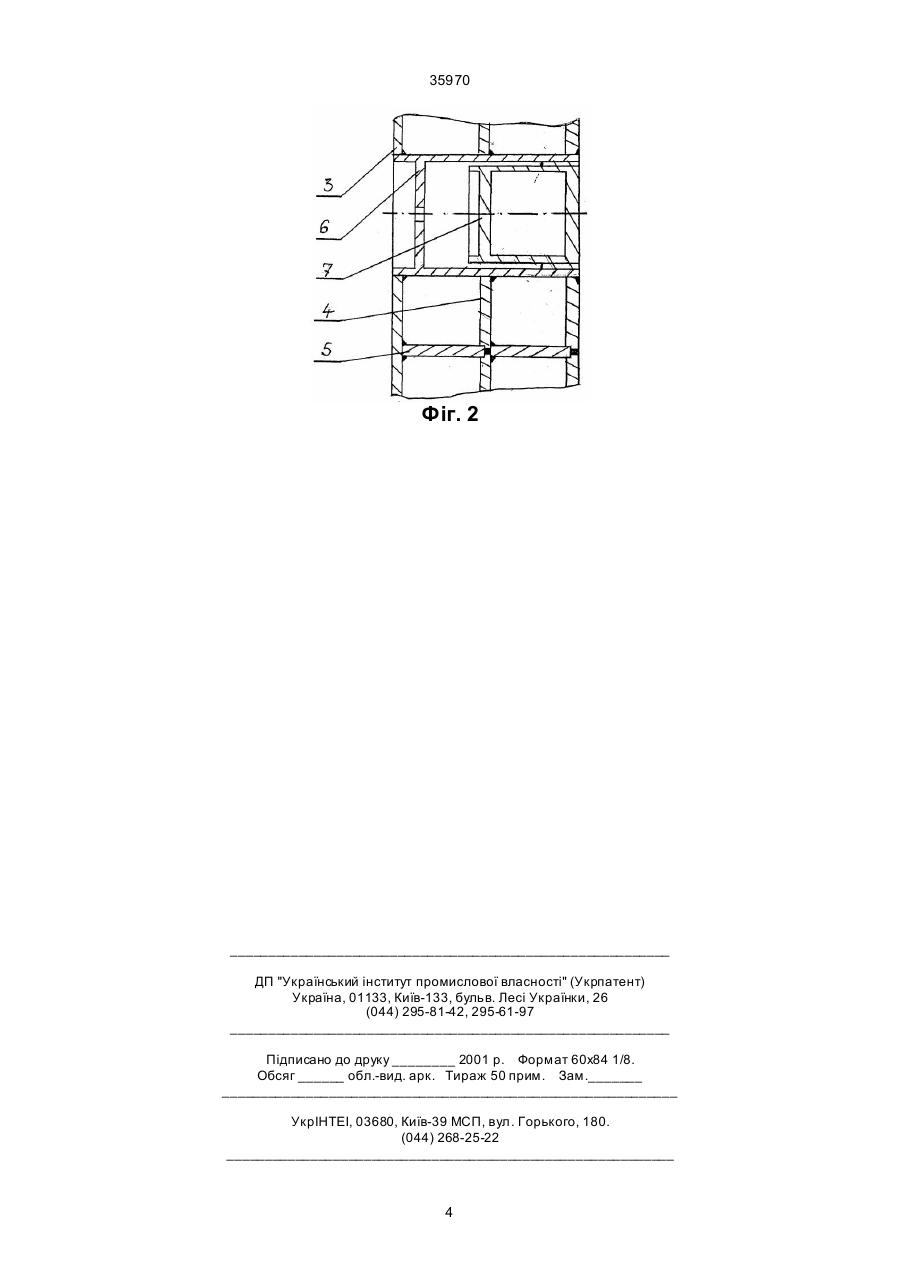

1. Плита захисного екрана, що вміщує листи захисного металу, які між собою паралельні і розташовані з заданим шагом, між листами перпендикулярно листам встановлені ребра з захисного металу, листи і ребра між собою закріплені зварними швами, яка відрізняється тим, що ребра встановлені в площині листів у вигляді площинних замкнути х фігур, і суміжними ребрами і листами утворені просторові герметично замкнуті повітряні камери, крім того, в листах розташовані отвори, в які вставлені прохідні колодязі з труби захисного металу, колодязі до листів закріплені зварними швами, кожний колодязь виконаний з фланцем у вигляді перегородки в трубі, розташованій на заданій відстані від тильної сторони, з лицевої сторони кожний колодязь закритий пробкою з труби захисного металу, з перегородками з захисного металу розташованими паралельно листам, кожна перегородка - проти відповідного листа, причому різьбова частини пробки вкручена в різьбову частину колодязя з можливістю одягання колодязів з тильної сторони на виступи основи захисного екрана, який виконаний у вигляді листа з виступали у вигляді бонок, з можливістю закріплення за до A (54) ПЛИТА ЗАХИСНОГО ЕКРАНА І СПОСІБ ЇЇ ЗБОРКИ 35970 стрижнем стрижень уводить в сторону від напрямку первісної швидкості руху. Причому на витіснення стрижнем металу з кожного наступного листа витрачається більша кількість кінетичної енергії стрижня, ніж на витіснення стрижнем металу з кожного попереднього листа. Це пізніше спричинить рикошет стрижня від одного з наступних листів і подальшу зупинку стрижня. При попаданні в багатошаровий захисний екран заряду кумулятивного снаряду кумулятивний струмінь пропалює зустрічний лист, але на межі різних середовищ: метал листа - повітряна камера за вказаним листом, кумулятивний струмінь зменшує свою концентрацію внаслідок часткового розсіювання. При пропалюванні декількох листів, розташованих через повітряні камери, кумулятивний струмінь повністю розсіюється. При попаданні в багатошаровий захисний екран головки осколочно-фугасного снаряда її дія рівнозначна комбінації дії раніше розглянутих випадків. Недоліком багатошарового захисного екрану є негерметичність повітряних камер, що обмежує використання багатошарового захисного екрану на плаваючій бойовій машині, так як порушення цілісності листів внаслідок їх пошкодження спричинить проникнення води в повітряні камери, що далі спричинить затоплення плаваючої бойової машини, котру захистив бага тошаровий захисний екран від враження її снарядом. Крім того, внаслідок пошкодження невеликої ділянки багатошарового захисного екрану необхідно замінити весь корпус бокової машини - "Многослойный защитный экран", що також, є недоліком. В основу винаходу поставлено задачу створення плити захисного екрану, що містить листи захисного металу, котрі між собою паралельні і розташовані з заданим кроком, між листами перпендикулярно до листів встановлені ребра із захисного металу, листи і ребра між собою закріплені зварними швами, завдяки встановленню ребер в площині листів в вигляді замкнутих фігур і наявності прохідних колодязів, а також завдяки закріпленню наступного листа до ребер зварним швом електродугової зварки, забезпечується отримання герметично-замкнутих повітряних камер, а також можливість заміни пошкоджених елементів, і за рахунок цього зняти обмеження на використання багатошарових захисних екранів на плаваючій бойовій машині, підвищено їх міцність, а також зменшено час та вартість їх відновлення. Поставлена задача вирішується в плиті захисного екрана, що містить: листи захисного металу котрі між собою паралельні і розташовані з заданим шагом, між листами перпендикулярно до листів встановлені ребра з захисного металу, листи і ребра між собою закріплені зварними швами, стосовно винаходу, ребра встановлені в площині листів в вигляді площинних замкнутих фігур, і суміжними ребрами і листами утворені просторові герметично замкнуті повітряні камери, крім того, в листах розташовані отвори, в котрі вставлені прохідні колодязі з труби захисного металу, колодязі до листів закріплені зварними швами, кожний колодязь виконаний з фланцем у вигляді перегородки в трубі, розташованій на заданій відстані від тильної сторони, з лицевої сторони кожний коло дязь закритий пробкою з труби захисного металу, з перегородками з захисного металу розташованими паралельно до листів, кожна перегородка проти відповідного листа, причому різьбова частина пробки вкручена в різьбову частин у колодязя, з можливістю одягання колодязів з тильної сторони на виступи основи захисного екрана, котрий виконаний у вигляді листа у вигляді бонок, з можливістю закріплення за допомогою болтового з'єднання фланців колодязів з виступами основи захисного екрана при знятих пробках. Поставлена задача вирішується способом зборки плити захисного екрану, в котрому: на перший лист встановлюють ребра і закріплюють їх до першого листа двостороннім тавровим швом електродугової зварки, згідно з винаходом, ребра встановлюють в площині листа у вигляді площинних замкнутих фігур і закріплюють їх один до одного двостороннім тавровим швом електродугової зварки, на торці ребер, закріплених до попереднього листа, укладають пластини, котрими формують наступний лист, контури сторін кожної пластини відповідають контурам замкнутих фігур, утворених суміжними ребрами, попередньо кожну сторону пластини обробляють у вигляді уступ у, контур котрого відповідає контуру сторін пластини, причому виступ пластини, утворений уступами сторін, вставляють в повітряну камеру і закріплюють пластини до ребер стиковим швом електродугової зварки, причому шов кладуть в зазор між суміжними ребрами пластинами на ребра, в процесі зборки вставляють колодязі в отвори першого листа і закріплюють колодязі до першого листа одностороннім тавровим швом електродугової зварки, і далі по мірі збільшення товщини одівають пластини отворами на колодязі і закріплюють колодязі до наступних листів одностороннім тавровим швом електродугової зварки, а до останнього листа – стиковим швом електродугової зварки. Винахід пояснюється малюнками, на котрих показані: на фіг. 1 – захисний екран, на фіг. 2 – плита. Захисний екран (див. фіг. 1) вміщує: основу – 1, вона виконана у вигляді площини, на котрій розташовані виступи у вигляді бонок, і плити 2; в кожну плиту 2 (див. фіг. 2) включені: перший лист 3 з захисного металу, пластини 4 з захисного металу, котрими сформовані наступний лист 4, листи 3, 4 паралельні і розташовані з заданим кроком, між листами 3, 4 перпендикулярно до них встановлені ребра 5 із захисного металу, причому ребра 5 встановлені в площині листів 3, 4 у вигляді замкнутих фігур, і суміжними ребрами 5 листами 3, 4 утворені просторові герметично замкнуті повітряні камери, крім того, в листа х 3, 4 розташовані отвори, в котрі встановлені прохідні колодязі 6 з труби захисного металу, кожний колодязь 6 виконаний з фланцем у вигляді перегородки в трубі з захисного металу, розташований на заданій відстані від тильної сторони плити 2, з лицевої сторони кожний колодязь 6 закритий пробкою 7 з труби захисного металу з перегородками з захисного металу, розташований паралельно до листів 3, 4, кожна проти відповідного листа 4, причому різьбова частина пробки 7 вкручена в різьбову частину колодязя 6, всі елементи плити 2 по контуру прилягання закріплені електродуговою зваркою (крім пробки 7), 2 35970 плита 2 отворами колодязя 6 з тильної сторони одіта на виступи основи 1 і закріплена від фланців колодязів 6 до виступів основи 1 болтовим з'єднанням, контури сторін кожної платини 4 відповідні контурам замкнутої фігури, утвореної суміжними ребрами 5, кожна сторона пластини 4 оброблена у вигляді уступу контур котрих відповідний контуру сторін пластини 4, з можливістю заміни пошкодженої плити 2 при знятих пробках 7 і болтовому з'єднанні 8. Для закріплення елементів плити 2 електродуговою зваркою необхідний наступний спосіб збірки плити 2, в котрому: на перший лист 3 встановлюють ребра 5 і закріплюють їх до листа 3 двостороннім тавровим швом електродугової зварки, при цьому попередньо ребра 5 встановлюють в площині листа 3 в вигляді площинних замкнутих фігур і закріплюють ребра 5 один до одного двостороннім тавровим швом електродугової зварки, на торці ребер 5 укладають пластини 4, котрими формують послідуючий лист 4, причому виступ кожної пластини 4, утворений уступами сторін пластини 4, вставляють в повітряну камеру, закріплюють пластини 4 до ребер 5 стиковим швом електродугової зварки, причому шов кладуть в зазор між пластинами 4 на ребра 5, в процесі зборки вставляють колодязі 6 в отвори першого листа 3, і закріплюють колодязі 6 до листа 3 одностороннім тавровим швом електродугової зварки, і далі по мірі зростання товщини одівають пластини 4 отворами на колодязі 6 до послідуючих листів 4 одностороннім тавровим швом електродугової зварки, а до останнього листа 4 стиковим швом електродугової зварки. Представлений захисний екран працює аналогічно прототипу. Наявність в плиті 2 повітряних камер, утворених листами 3, 4 і ребрами 5, причому ребра 5 в площині листів 3, 4 розташовані у вигляді площинних замкнутих фігур, а також закріплення елементів плити один до одного (крім пробки) зварними швом електродугової зварки, міцність яких не поступається міцності захисного металу, підвищує міцність елементів плити 2 і всього захисного екрана порівняно з прототипом, причому гальмування твердого тіла здійснюється в тому числі і ребрами 5. При покритті стінок повітряних камер тугоплавким матеріалом з високою теплоємкістю і низькою теплопровідністю підвищує стійкість проти кумулятивного струменя. Місцеве пошкодження захисного екрана не спричинить потрапляння води у всі повітряні камери захисного екрана, внаслідок цього можливе створення плаваючого захисного екрана для ВМС і ВПС. Наявність змінних плит 2 в захисному екрані, порівняно з прототипом, так як основну вартість бойової машини складає її начинка, зменшує час відновлення корпуса бойової машини - захисного екрана, так як при пошкодженні прототипу неможливе його подальше використання, внаслідок чого необхідна розбірна бойової машини і заміна її корпусу – багатошарового захисного екрану. Техніко-економічний ефект від використання винаходу полягає в знятті обмеження на використання багатошарових захисних екранів, підвищенню їх міцності і зменшенню часу і вартості відновлення бокової машини. Фіг. 1 3 35970 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
