Установка для очищення ємностей

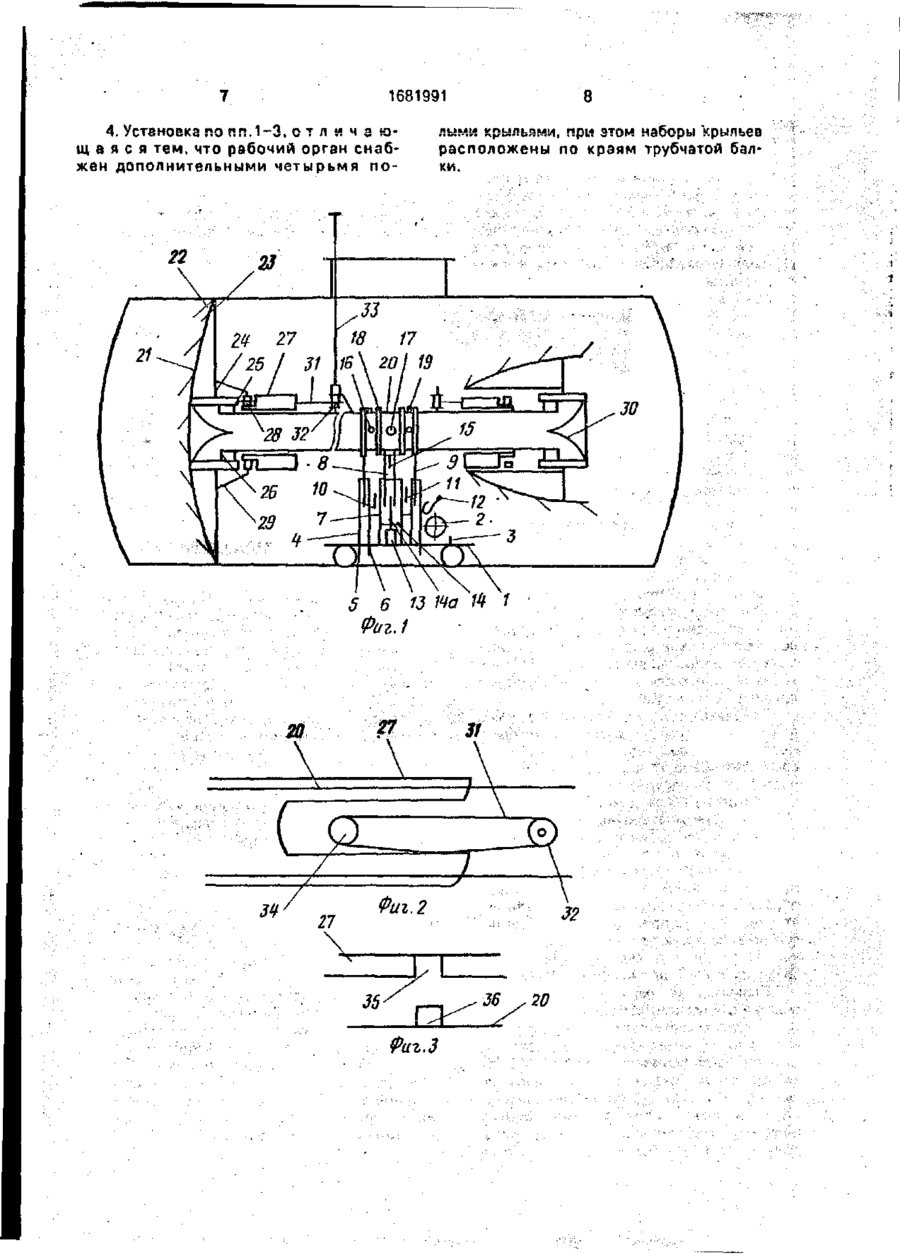

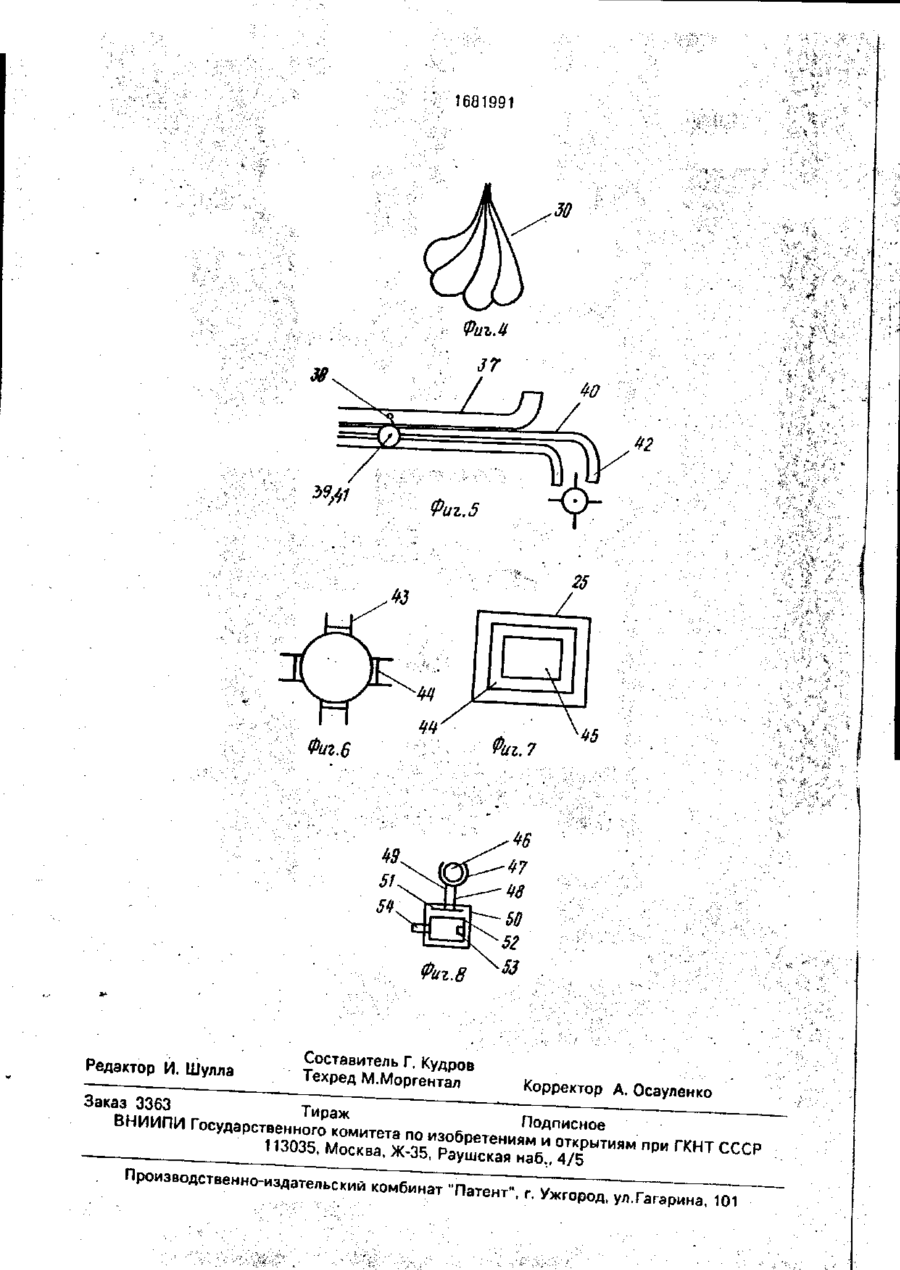

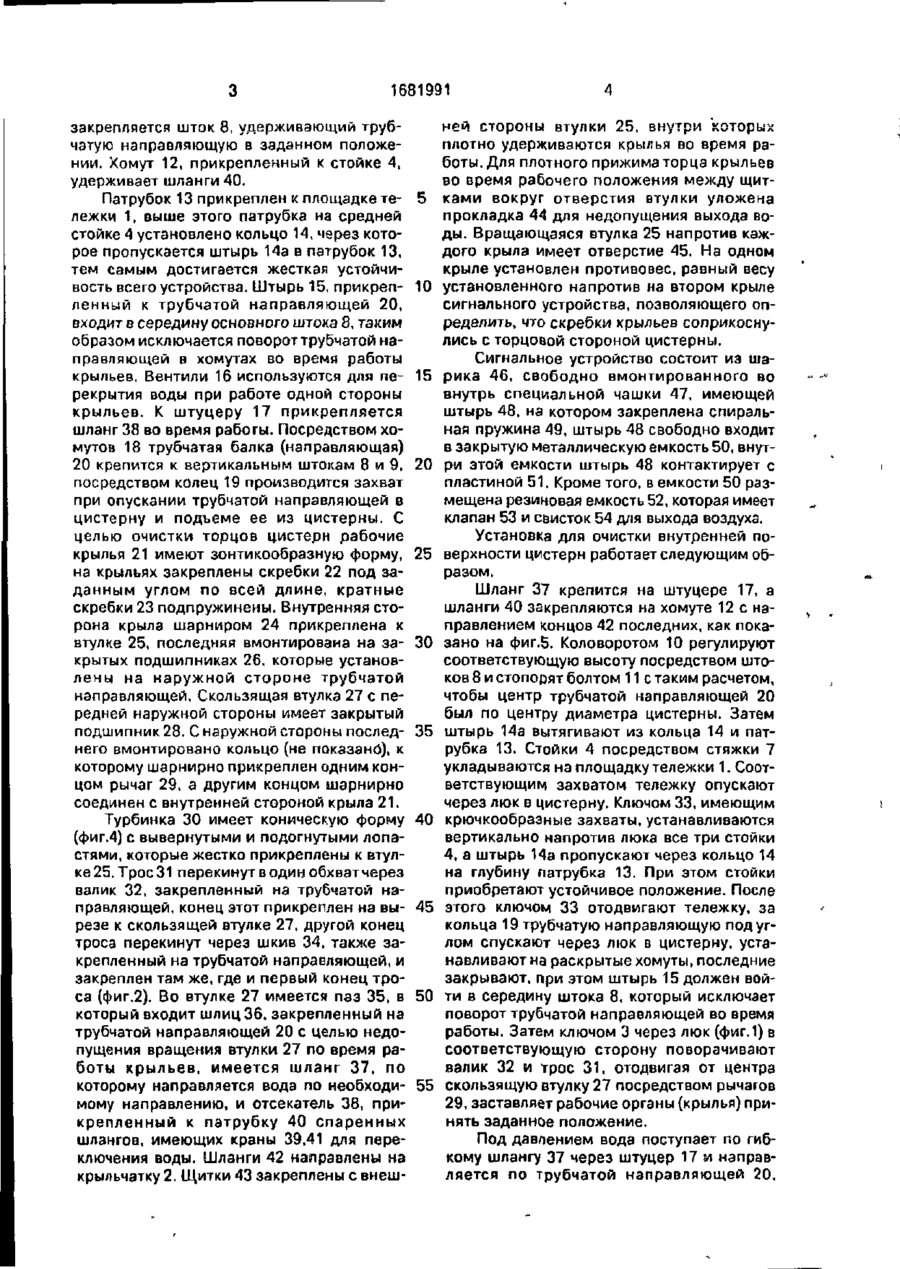

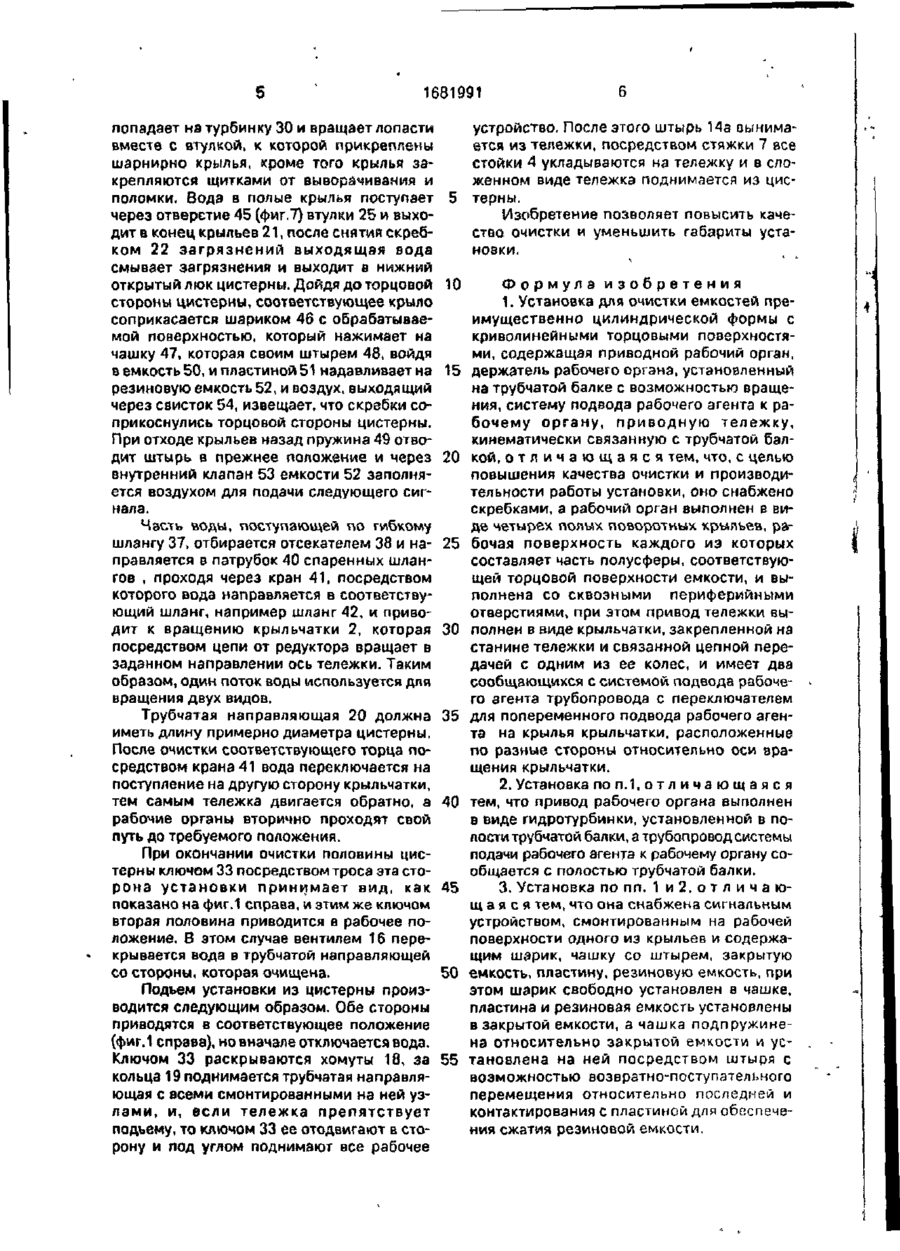

Изобретение относится к очистке емкостей и позволяет повысить качество очистки Приводной рабочий орган для очистки установлен на трубчатой балке и выполнен в виде поворотных крыльев, на которых установлены скребки. Поворотные крылья вы полнены полыми соответствующего профиля. На крыльях установлены сигнальные устройства для сигнализации контактирования крыльев со скребками очищаемой поверхности. Трубчатая балка устанавливается на тележке-, привод которой выполнен в виде крыльчатки. Вращение крыльев осуществляется от гидротурбинки Сигнальное устройство выполнено в виде шарика, чашки со штырем, закрытой емкости, в которой установлена резиновая емкость, снабженная клапаном и свистком, а также нажимная пластина, контактирующая со штырем чашки, в которой установлен шарик. 3 з.п флы, 8 ил Изобретение относится к очистке внутренней поверхности емкостей, в частности цистерн. Целью изобретения является повышение качества очистки и производительности работы установки. На фиг 1 изображена схематически установка для очистки емкостей, общий вид; на фиг.2 - тросовое устройство для перемещения скользящей втулки; на фиг.З - паз в скользящей втулке и шлиц трубчатой балки; на фиг 4 - лопасти конической турбинки, на фиг.5 - расположение спаренных шлангов; на фиг 6 - прикрепленные к втулке опорные щитки для крыльев во время работы; на фиг.7 - расположенные прокладки между щиткам^ и вокруг отверстия втулки; на фиг.8 - сигнальное устройство. Установка для очистки емкостей имеет четырехколесную тележку 1, на которой ус тановлена крыльчатка с редуктором 2 посредством цепи 3, при том крыльчатка соединена с осью тележки Стойки 4 для размещения штоков своим нижним концом шарнирами 5 прикреплены к площадке тележки 1, а вторым концом стойки входят в площадку 6 тележки 1, Все три стойки посредством стяжек 7 шарнирно соединены между собой. Это дает возможность одновременно поворота их в горизонтальное и установки в вертикальное положение внутри цистерны. Основной шток 8 служит для регулировки горизонтального по высоте положения в виде трубчатой балки направляющей 20, Боковые штоки У способствуют устойчивости как а рабочем, так и в нерабочем положениях установки. Коловорот 10 используется при регулировке центра трубчатой направляющей в цистерне Стопорным болтом 11 00 1681991 закрепляется шток 8, удерживающий трубчатую направляющую в заданном положении. Хомут 12, прикрепленный к стойке 4, удерживает шланги 40. Патрубок 13 прикреплен к площадке те- 5 лежки 1, выше этого патрубка на средней стойке 4 установлено кольцо 14, через которое пропускается штырь 14а в патрубок 13, тем самым достигается жесткая устойчивость всего устройства. Штырь 15, прикреп- 10 ленный к трубчатой направляющей 20, входит в середину основного штока 8, таким образом исключается поворот трубчатой направляющей в хомутах во время работы крыльев. Вентили 16 используются для пе- 15 рекрытия воды при работе одной стороны крыльев. К штуцеру 17 прикрепляется шланг 38 во время работы. Посредством хомутов 18 трубчатая балка (направляющая) 20 крепится к вертикальным штокам 8 и 9, 20 посредством колец 19 производится захват при опускании трубчатой направляющей в цистерну и подъеме ее из цистерны. С целью очистки торцов цистерн рабочие крылья 21 имеют зонтикообразную форму, 25 на крыльях закреплены скребки 22 под заданным углом по всей длине, кратные скребки 23 подпружинены. Внутренняя сторона крыла шарниром 24 прикреплена к втулке 25, последняя вмонтирована на закрытых подшипниках 26, которые установ- 30 лены на наружной стороне трубчатой направляющей. Скользящая втулка 27 с передней наружной стороны имеет закрытый подшипник 28. С наружной стороны последнего вмонтировано кольцо (не показанб), к 35 которому шарнирно прикреплен одним концом рычаг 29, а другим концом шэрнирно соединен с внутренней стороной крыла 21. Турбинка 30 имеет коническую форму (фиг.4) с вывернутыми и подогнутыми лопастями, которые жестко прикреплены к втулке 25. Трос 31 перекинут в один обхват через валик 32, закрепленный на трубчатой направляющей, конец этот прикреплен на вырезе к скользящей втулке 27, другой конец троса перекинут через шкив 34, также закрепленный на трубчатой направляющей, и закреплен там же, где и первый конец троса (фиг.2). Во втулке 27 имеется паз 35, в который входит шлиц 36, закрепленный на трубчатой направляющей 20 с целью недопущения вращения втулки 27 по время работы крыльев, имеется шланг 37, по которому направляется вода по необходимому направлению, и отсекатель 38, прикрепленный к патрубку 40 спаренных шлангов, имеющих краны 39,41 для переключения воды. Шланги 42 направлены на крыльчатку 2. Щитки 43 закреплены с внеш 40 45 50 55 ней стороны втулки 25, внутри которых плотно удерживаются крылья во время работы. Для плотного прижима торца крыльев во время рабочего положения между щитками вокруг отверстия втулки уложена прокладка 44 для недопущения выхода воды. Вращающаяся втулка 25 напротив каждого крыла имеет отверстие 45. На одном крыле установлен противовес, равный весу установленного напротив на втором крыле сигнального устройства, позволяющего определить, что скребки крыльев соприкоснулись с торцовой стороной цистерны. Сигнальное устройство состоит из шарика 46, свободно вмонтированного во внутрь специальной чашки 47, имеющей штырь 48, на котором закреплена спиральная пружина 49, штырь 48 свободно входит в закрытую металлическую емкость 50, внутри этой емкости штырь 48 контактирует с пластиной 51. Кроме того, в емкости 50 размещена резиновая емкость 52, которая имеет клапан 53 и свисток 54 для выхода воздуха. Установка для очистки внутренней поверхности цистерн работает следующим образом. Шланг 37 крепится на штуцере 17, а шланги 40 закрепляются на хомуте 12 с направлением концов 42 последних, как показано на фиг.5. Коловоротом 10 регулируют соответствующую высоту посредством штоков 8 и стопорят болтом 11 с таким расчетом, чтобы центр трубчатой направляющей 20 был по центру диаметра цистерны. Затем штырь 14а вытягивают из кольца 14 и патрубка 13. Стойки 4 посредством стяжки 7 укладываются на площадку тележки 1. Соответствующим захватом тележку опускают через люк в цистерну. Ключом 33, имеющим крючкообразные захваты, устанавливаются вертикально напротив люка все три стойки 4, а штырь На пропускают через кольцо 14 на глубину патрубка 13. При этом стойки приобретают устойчивое положение. После этого ключом 33 отодвигают тележку, за кольца 19 трубчатую направляющую под углом спускают через люк в цистерну, устанавливают на раскрытые хомуты, последние закрывают, при этом штырь 15 должен войти в середину штока 8, который исключает поворот трубчатой направляющей во время работы. Затем ключом 3 через люк (фиг.1) в соответствующую сторону поворачивают валик 32 и трос 31, отодвигая от центра скользящую втулку 27 посредством рычагов 29, заставляет рабочие органы (крылья) принять заданное положение. Под давлением вода поступает по гибкому шлангу 37 через штуцер 17 и направляется по трубчатой направляющей 20, 1681991 попадает натурбинку ЗОи вращает лопасти вместе с втулкой, к которой прикреплены шарнирно крылья, кроме того крылья закрепляются щитками от выворачивания и поломки. Вода в полые крылья поступает через отверстие 45 (фиг.7) втулки 25 м выходит в конец крыльев 21, после снятия скребком 22 загрязнений выходящая вода смывает загрязнения и выходит в нижний открытый люк цистерны. Дойдя до торцовой стороны цистерны, соответствующее крыло соприкасается шариком 46 с обрабатываемой поверхностью, который нажимает на чашку 47, которая своим штырем 48, войдя в емкость 50, и пластиной 51 надавливает на резиновую емкость 52, и воздух, выходящий через свисток 54, извещает, что скребки соприкоснулись торцовой стороны цистерны. При отходе крыльев назад пружина 49 отводит штырь в прежнее положение и через внутренний клапан 53 емкости 52 заполняется воздухом для подачи следующего сигнала. устройство. После этого штырь 14а вынимается из тележки, посредством стяжки 7 все стойки 4 укладываются на тележку и в сложенном виде тележка поднимается из цис5 терны. Изобретение позволяет повысить качество очистки и уменьшить габариты установки, 10 Формула изобретения 1. Установка для очистки емкостей преимущественно цилиндрической формы с криволинейными торцовыми поверхностями, содержащая приводной рабочий орган, 15 держатель рабочего органа, установленный на трубчатой балке с возможностью вращения, систему подвода рабочего агента к рабочему органу, приводную тележку, кинематически связанную с трубчатой бал20 кой, о т л и ч а ю щ а я с я тем, что, с целью повышения качества очистки и производительности работы установки, оно снабжено скребками, а рабочий орган выполнен в виде четырех полых поворотных крыльев, ра25 бочая поверхность каждого из которых составляет часть полусферы, соответствующей торцовой поверхности емкости, и выполнена со сквозными периферийными отверстиями, при этом привод тележки вы30 полнен в виде крыльчатки, закрепленной на станине тележки и связанной цепной передачей с одним из ее колес, и имеет два сообщающихся с системой подвода рабочего агента трубопровода с переключателем для попеременного подвода рабочего аген35 та на крылья крыльчатки, расположенные по разные стороны относительно оси вращения крыльчатки. Часть воды, поступающей по гибкому шлангу 37, отбирается отсекателем 38 и направляется в патрубок 40 спаренных шлангов , проходя через кран 41, посредством которого вода направляется в соответствующий шланг, например шланг 42, и приводит к вращению крыльчатки 2, которая посредством цепи от редуктора вращает в заданном направлении ось тележки. Таким образом, один поток воды используется для вращения двух видов. Трубчатая направляющая 20 должна иметь длину примерно диаметра цистерны. После очистки соответствующего торца посредством крана 41 вода переключается на поступление на другую сторону крыльчатки, тем самым тележка двигается обратно, а 40 рабочие органы вторично проходят свой путь до требуемого положения. При окончании очистки половины цистерны ключом 33 посредством троса эта сторона установки принимает вид, как 45 показано на фиг.1 справа, и этим же ключом вторая половина приводится в рабочее положение. В этом случае вентилем 16 перекрывается вода в трубчатой направляющей со стороны, которая очищена. 50 Подъем установки из цистерны производится следующим образом. Обе стороны приводятся в соответствующее положение (фиг.1 справа), но вначале отключается вода. Ключом 33 раскрываются хомуты 18, за 55 кольца 19 поднимается трубчатая направляющая с всеми смонтированными на ней узлами, и, если тележка препятствует подъему, то ключом 33 ее отодвигают в сторону и под углом поднимают все рабочее 2. Установка поп.1, о т л и ч а ю щ а я с я тем, что привод рабочего органа выполнен в виде гидротурбинки, установленной в полости трубчатой балки, а трубопровод системы подачи рабочего агента к рабочему органу сообщается с полостью трубчатой балки. 3. Установка по пп. 1 и 2 . о т л и ч а ю щ а я с я тем, что она снабжена сигнальным устройством, смонтированным на рабочей поверхности одного из крыльев и содержащим шарик, чашку со штырем, закрытую емкость, пластину, резиновую емкость, при этом шарик свободно установлен в чашке, пластина и резиновая емкость установлены в закрытой емкости, а чашка подпружинена относительно закрытой емкости и установлена на ней посредством штыря с возможностью возвратно-поступательного перемещения относительно последней и контактирования с пластиной для обеспечения сжатия резиновой емкости. 8 1681991 4. Установка по пп.1-3, о т л и ч а ю щ а я с я тем, что рабочий орган снабжен дополнительными четырьмя п о лыми крыльями, при этом наборы крыльев расположены по краям трубчатой балки. 22 5 \ \ \ \ \ 6 13 Па П 1 Фиг.1 27 20 1 -2 27 35 —^ Раг.З \ \ 1681991 ФигЛ Фиг.7 Фиг.6 Фиг.8 Корректор А. Осауленко Заказ 3363 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
