B23B 23/00 — Задні бабки; центри

Номер патенту: 100739

Опубліковано: 10.08.2015

Автори: Маргуліс Михаїл Володимирович, Ісламгерієв Руслан Ахмадович

МПК: B23B 23/00

Мітки: зміщуваний, токарний, центр

Формула / Реферат:

1. Зміщуваний токарний центр, що містить корпус, обладнаний центруючим елементом у вигляді сферичного центра, встановленого з можливістю переміщення в пазу корпуса, який відрізняється тим, що він додатково забезпечений регулювальним гвинтом, розташованим в корпусі з можливістю взаємодії з центруючим елементом за допомогою різьбового з'єднання.2. Зміщуваний токарний центр за п. 1, який відрізняється тим, що він забезпечений повідком,...

Номер патенту: 77990

Опубліковано: 11.03.2013

Автори: Моторін Артур Миколайович, Малюсейко Віктор Миронович, Роздабара Владислав Іванович, Рогожин Михайло Вікторович, Волков Олег Володимирович

МПК: B23B 23/00, B23B 39/14, B21J 15/00 ...

Мітки: піввагона, виготовлення, балки, хребтової, лінія, двотавра, обв'язки, нижньої

Формула / Реферат:

1. Лінія для виготовлення двотавра хребтової балки і нижньої обв'язки піввагона, що складається зі встановлених в технологічній послідовності стенда для свердлення, виконаного з приймальним конвеєром і порталом для свердлення, подавального конвеєра, установки для клепки, розвантажувального конвеєра і системи керування, згаданий стенд для свердлення виконаний з основою рамної конструкції, на якій змонтовані приймальний конвеєр з приводом для...

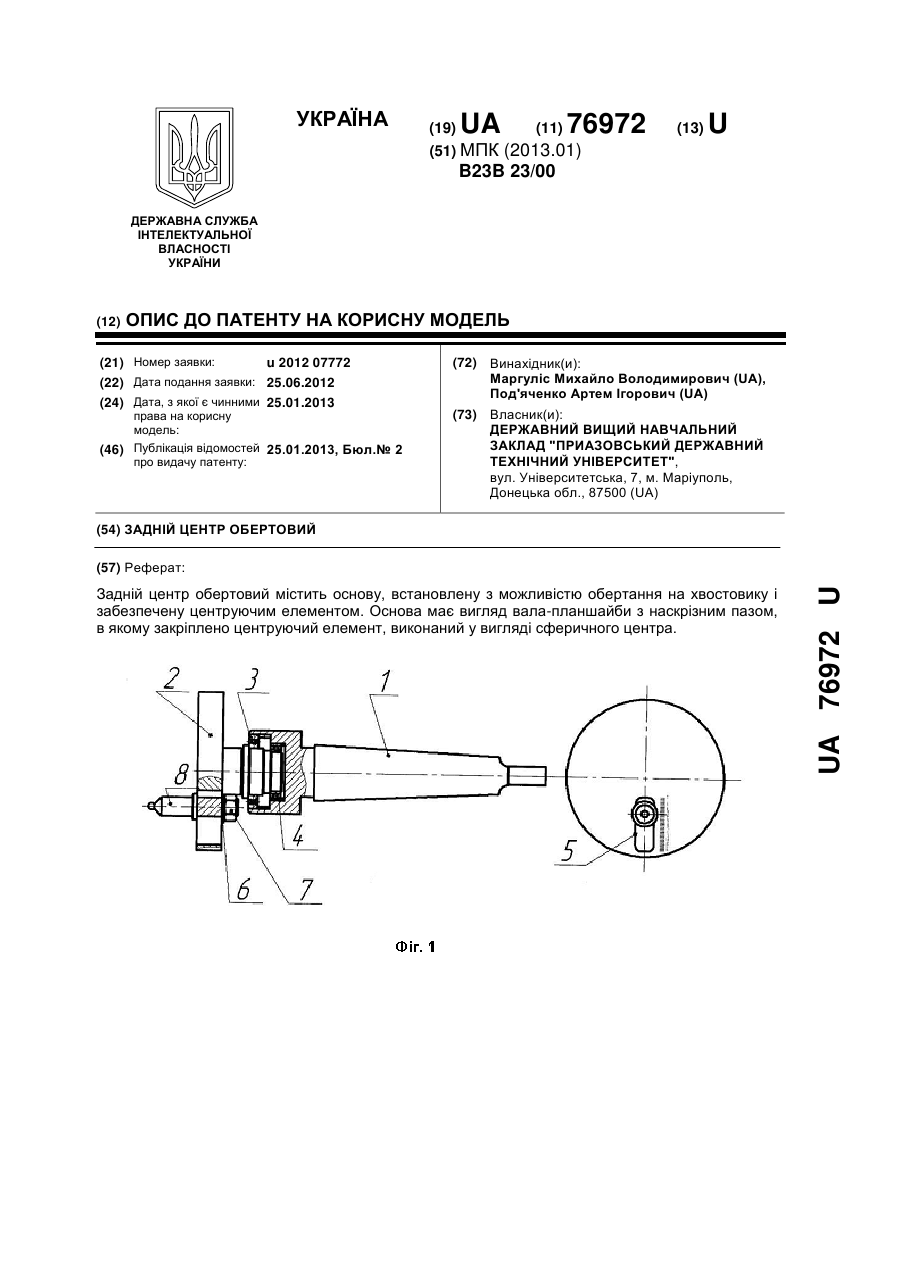

Номер патенту: 76972

Опубліковано: 25.01.2013

Автори: Под'яченко Артем Ігорович, Маргуліс Михайло Володимирович

МПК: B23B 23/00

Мітки: задній, центр, обертовий

Формула / Реферат:

Задній центр обертовий, що містить основу, встановлену з можливістю обертання на хвостовику і забезпечену центруючим елементом, який відрізняється тим, що основа має вигляд вала-планшайби з наскрізним пазом, в якому закріплено центруючий елемент, виконаний у вигляді сферичного центра.

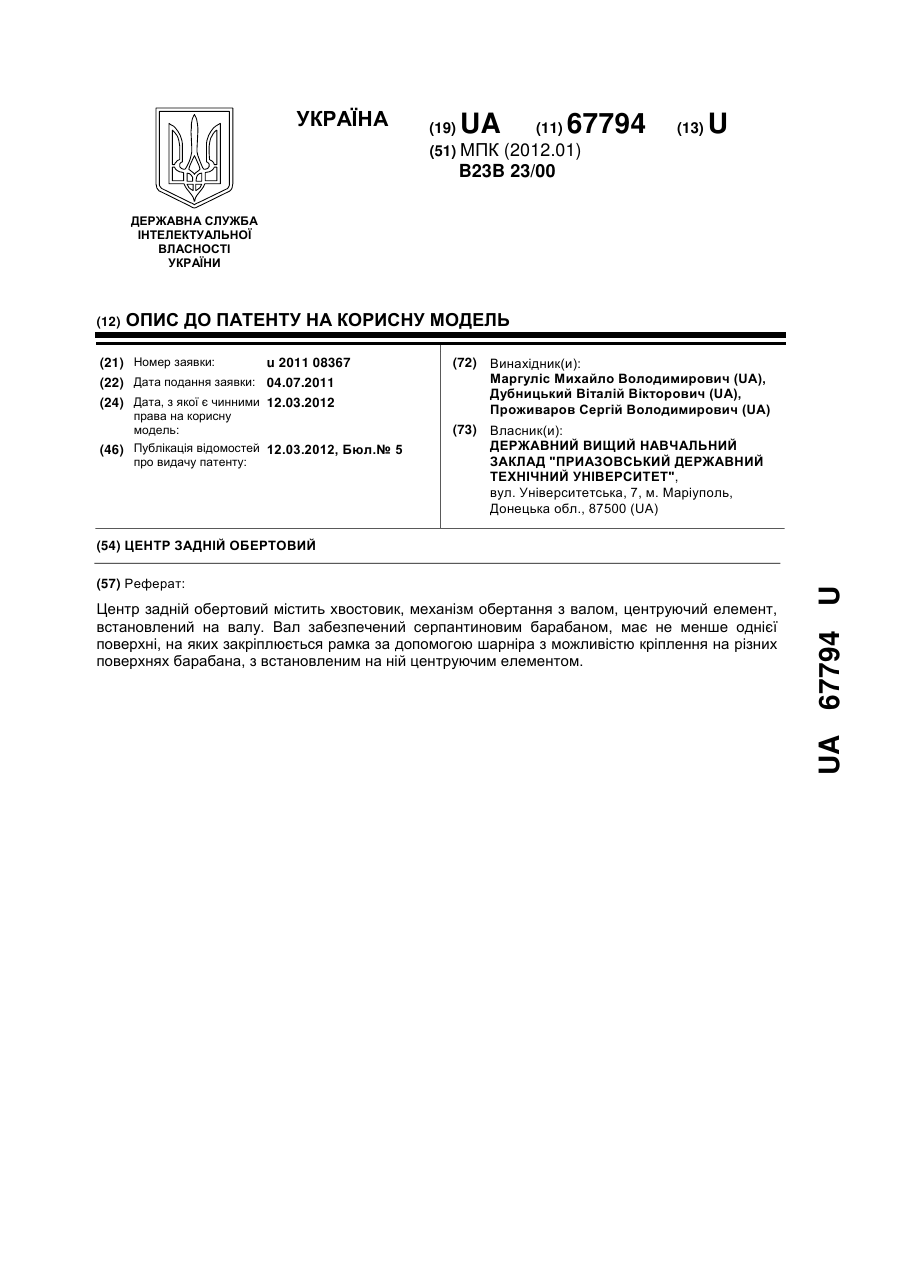

Номер патенту: 67794

Опубліковано: 12.03.2012

Автори: Проживаров Сергій Володимирович, Дубницький Віталій Вікторович, Маргуліс Михайло Володимирович

МПК: B23B 23/00

Мітки: задній, центр, обертовий

Формула / Реферат:

Центр задній обертовий, що містить хвостовик, механізм обертання з валом, центруючий елемент, встановлений на валу, який відрізняється тим, що вал забезпечений серпантиновим барабаном, має не менше однієї поверхні, на яких закріплюється рамка за допомогою шарніра з можливістю кріплення на різних поверхнях барабана, з встановленим на ній центруючим елементом.

Номер патенту: 63133

Опубліковано: 15.01.2004

Автори: Кроль Олег Соломонович, Сіндєєв Володимир Іванович, Сіндєєва Олена Володимирівна

МПК: B23B 31/02, B23B 23/00

Мітки: пристрій, звільнення, шпиндельного, пінолю, затиску, вузла

Формула / Реферат:

Винахід відноситься до верстатобудування і може бути використаний в малогабаритних свердлильних і фрезерно-свердлильних верстатах з рухливою піноллю.Відомо пристрій для затиску і звільнення пінолі шпиндельного вузла металорізального верстата (див. а.с. СРСР №1454639 В23В23/00 від 18.02.87, бюл. №4, 1989р.), що містить затискні елементи, розміщені в розточці корпуса, які виконано у вигляді двох втулок тангенціального затиску, що...

Номер патенту: 49701

Опубліковано: 16.09.2002

Автори: Петровський Валерій Петрович, Петровський Андрій Валерійович, Вдовиченко Олексій Володимирович

МПК: B23B 23/00

Мітки: спосіб, центрах, обробки, заготовок

Формула / Реферат:

Спосіб обробки заготовок у центрах, при якому один з центрів закріплюють у просторі жорстко, а другий переміщують при обробці, який відрізняється тим, що вісь другого центру переміщують навколо миттєвого центру обертання, який створюють при перетині поточного перерізу заготовки під час обробки  та первісно зафіксованої перед обробкою осьової лінії центрів.

Номер патенту: 1157

Опубліковано: 15.02.2002

Автори: Дорошенко Станіслав Михайлович, Калачинський Олександр Васильович, Цвеюк Михайло Петрович

МПК: B23B 23/00, B23B 3/00, B23B 21/00, B23B 19/00 ...

Мітки: верстат, викочування, складу, обточування, рухомого, колісних, пар

Формула / Реферат:

Верстат для обточування колісних пар рухомого складу без викочування який складається зі станини, поворотних столів супортів, супортів, різцетримачів, пневмогідродомкратів підйому колісних пар, електроприводу супортів, електроприводу обертання колісної пари з редуктором, електрошафи, пультів керування, який відрізняється тим, що плунжерна пара поршень-циліндр виконана діаметром 125 мм, ущільнюючі елементи в ній - гумовими, в системі...

Номер патенту: 36625

Опубліковано: 16.04.2001

Автори: Сіндєєв Володимир Іванович, Кроль Олег Соломонович

МПК: B23Q 1/26, B23B 23/00

Мітки: верстата, фрезерно, свердлильного, шпиндельна, бабка

Формула / Реферат:

Шпиндельна бабка фрезерно-свердлильного верстата, яка містить затискні елементи, розміщені в розточці корпуса шпиндельної бабки верстата і виконані у вигляді двох втулок тангенціального затискача, яка відрізняється тим, що в розточці корпуса шпиндельної бабки верстата додатково розміщено рейковий зубчатий механізм для вертикального переміщення пінолю шпиндельного вузла, кінематичне узгоджений з двома втулками тангенціального затискача.

Номер патенту: 18475

Опубліковано: 25.12.1997

Автори: Даценко Юрій Миколаєвич, Брольнік Йосип Ілліч

МПК: B23B 23/00

Мітки: пристрій, токарної, обробки

Формула / Реферат:

Устройство для токарной обработки, содержащее основание и установленную на нем заднюю бабку, отличающееся тем, что оно снабжено двумя цилиндрическими шарнирами, расположенными между задней бабкой и основанием так, что их оси перпендикулярны оси бабки, клиновыми механизмами регулирования высоты шарниров и гидроцилиндрами вертикального перемещения бабки относительно основания.

Номер патенту: 18472

Опубліковано: 25.12.1997

Автор: Дубров Борис Іванович

МПК: B23B 23/00

Мітки: важкого, верстата, токарного, задня, бабка

Формула / Реферат:

Задняя бабка тяжелого токарного станка, содержащая корпус, привод перемещения корпуса бабки, выполненный в виде реечной пары, ползун, установленный на направляющей, с приводом его перемещения, брус-фиксатор и блок управления, отличающаяся тем, что брус-фиксатор жестко закреплен на ползуне с приводом перемещения, выполненным в виде винтовой пары, гайка которой установлена в ползуне с возможностью поворота вместе с винтом, смонтированным в...

Номер патенту: 12125

Опубліковано: 25.12.1996

Автор: Дубров Борис Іванович

МПК: B23B 23/00

Мітки: бабка, токарного, важкого, задня, верстату

Формула / Реферат:

Задняя баока тяжелого токарного станка, со­держащая корпус, привод перемещения корпуса бабки с реечной парой, рейка которой закреплена на станине станка, брус-фиксатор с приводом пе­ремещения и фиксирующими элементами, пред­назначенный для взаимодействия с рейкой, и систему управления с конечными выключателями, отличающейся тем, что, с целью упрощения конструкции и повышения точности и надежности по­зиционирования бабки, она снабжена...

Номер патенту: 12130

Опубліковано: 25.12.1996

Автори: Кандиба Вадим Іванович, Брольнік Йосип Ілліч, Єгоров Володимир Георгієвич

МПК: B23B 23/00

Мітки: верстату, токарного, важкого, бабка, задня

Формула / Реферат:

Задняя бабка тяжелого токарного станка, со­держащая установленный в корпусе шпиндель с вращающимся центром и планшайбой, механизм выдвижения шпинделя с парой винт-гайка и меха­низм силового поджима, отличающаяся тем, что, с целью повышения жесткости системы СПИД и надежности зажима, корпус бабки выполнен в виде двух частей, верхняя из которых со смонтирован­ным шпинделем установлена с возможностью осе­вого перемещения, при этом механизм...

Номер патенту: 9009

Опубліковано: 30.09.1996

Автори: Єгоров Володимир Георгієвич, Колінько Борис Степанович

МПК: B23B 3/00, B23B 23/00

Мітки: верстат, токарний

Формула / Реферат:

Токарный станок, содержащий подвижную заднюю бабку с механизмом ее фиксации, выпол­ненным в виде установленного с возможностью перемещения от привода бруса-фиксатора, предназначенного для взаимодействия с рейкой-упором, связанной с задней бабкой, отличающийся тем, что, с целью повышения надежности фикса­ции задней бабки, она снабжена зубчатым диском-копиром, кинематически связанным с рейкой-упором, элементами управления, предназ­наченными для...

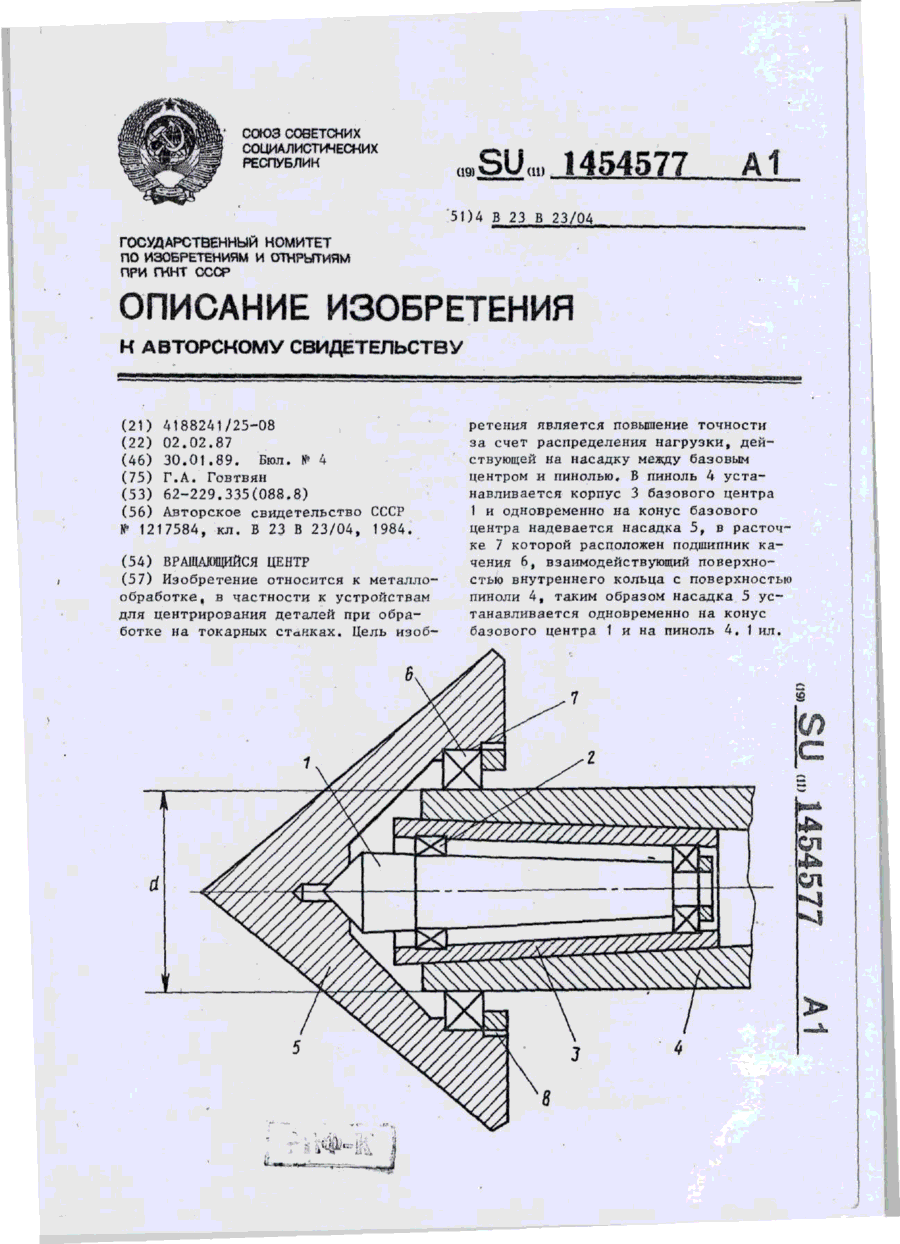

Номер патенту: 912

Опубліковано: 15.12.1993

Автор: Говтвян Григорій Андрійович

МПК: B23B 23/00

Мітки: центр, обертовий

Формула / Реферат:

Формула изобретенияВращающийся центр к токарному станку, содержащий установленный в пиноли корпус с расположенным в подшипниках базовым центром и насадкой, отличающийся тем, что, с целью повышения точности, в насадке выполнена расточка, предназначенная для размещения в ней наружного кольца, введенного в устройство подшипника, а внутреннее его кольцо расположено на наружной поверхности пиноли.

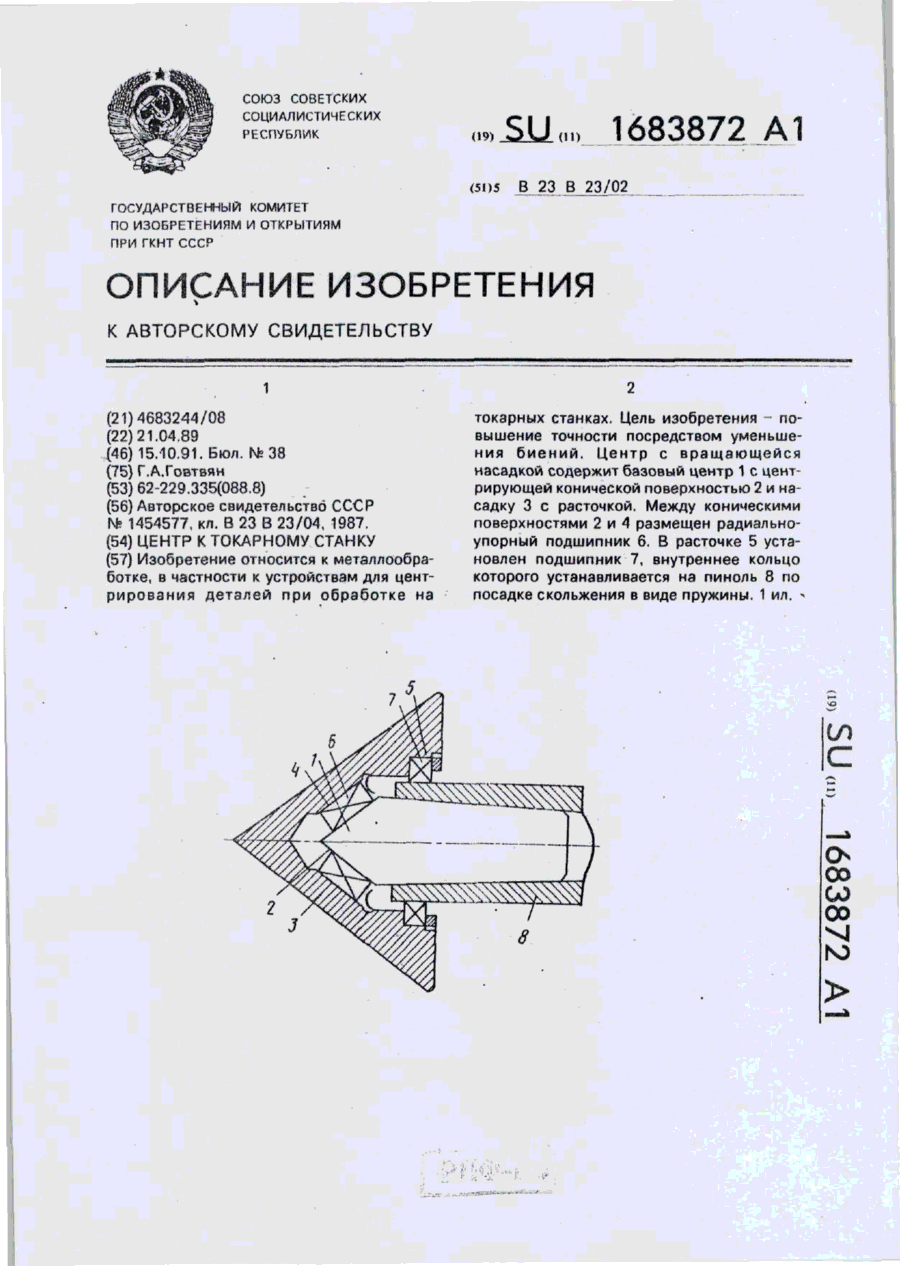

Номер патенту: 911

Опубліковано: 15.12.1993

Автор: Говтвян Григорій Андрійович

МПК: B23B 23/00

Мітки: токарного, центр, верстата

Формула / Реферат:

Формула изобретенияЦентр к токарному станку, содержащий расположенный в пиноли базовый центр, по меньшей мере один радиально-упорный подшипник и установленную на пиноли посредством опоры насадку, отличающийся тем, что, с целью повышения точности посредством уменьшения биений, внутреннее кольцо радиально-упорного подшипника размещено на конической поверхности базового центра, а наружное - в расточке, выполненной в насадке.
