Запірний пристрій

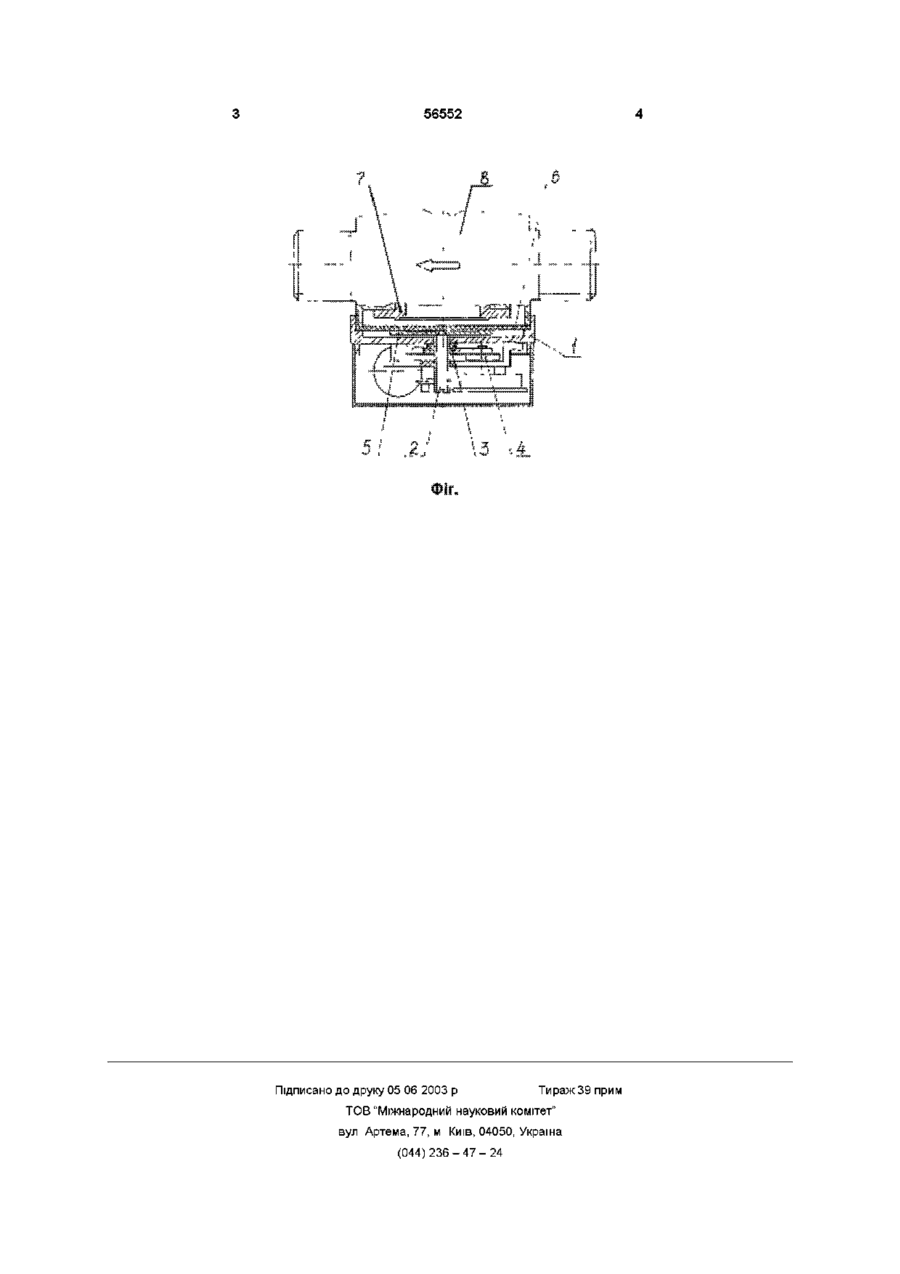

1 Запірний пристрій, що містить корпус з сідлом, діафрагму, притискну п'яту, скріплену зі штоком приводу, який відрізняється тим, що для переміщення притискної п'яти застосовують гвинтовий привід з використанням гвинта як шпинделя, а між сідлом і притискною п'ятою встановлена еластична діафрагма, герметично закріплена, а сідло має кільцевий виступ для покращення притиску діафрагми в положенні "закрито" 2 Запірний пристрій за п 1, який відрізняється тим, що його розмішують в корпусі лічильника газу Запірний пристрій відноситься до приладів управління проходженням газу, що використовується на об'єктах комунального господарства і в побутових умовах Відомий запірний клапан (патент РФ №2160404, 28 12 1998), який містить корпус з вхідним і вихідним патрубками, розташованими на загальній осі з обтічником всередині, що утворює з корпусом кільцевий зазор для рабочего середовища Таке компонування неприйнятне для рішення поставленої задачі встановити запірний пристрій в корпусі лічильника газу без зміни конструкції корпуса Найбільш близьким по технічній суті є запірний пристрій (патент України №18053А, 17 08 1997), що містить корпус з сідлом, кришку корпусу, діафрагму, притискуючу п'яту, скріплену зі штоком приводу, ексцентриковий привід переміщення діафрагми і притискуюча п'ята, підпружинена у напрямку переміщення діафрагми на закриття, а між діафрагмою і сідлом розміщений протектор із зносостійкого матеріалу, при цьому діафрагма і протектор по осі скріплені з притискуючою п'ятою, а шток приводу шарнірно зв'язаний з ексцентриком приводу Однак застосування пружини і ексцентрика не забезпечують рішення поставленої задачі В основу винаходу поставлене завдання забезпечити надійне перекриття потоку газу, встановити запірний пристрій в корпусі газового лічильника, покращити герметизацію всього пристрою, що підвищить безпеку користування газовим приладом Поставлена задача вирішується тим, що запі рний пристрій містить корпус з сідлом, диафрагму, притискну п'яту, скріплену зі штоком приводу, згідно з винаходом, для переміщення притискної п'яти застосований гвинтовий привід, який складається з гвинтового шпинделя і гайки, а між сідлом і притискною п'ятою встановлена еластична діафрагма, герметично закріплена, а сідло має кільцевий виступ для покращення притиску діафрагми в положенні "закрито" Крім того, запірний пристрій розміщується в корпусі лічильника газу На кресленні наведений ескіз конструкції запірного пристрою Запірний пристрій складається з корпуса 1, гвинтового приводу, що містить гвинтовий шпиндель 2 і гайку 3, редуктора 4, притискної п'яти 5, еластичної діафрагми 6 з вільно деформуємою ділянкою, сідла 7 Запірний пристрій розмішується в корпусі лічильника газу 8 Гайка 3 приводиться в обертання електродвигуном через редуктор 4 При обертанні гайки З гвинтовий шпиндель 2, скріплений з притискною п'ятою 5, переміщується в вертикальній площині При переміщенні гвинтового шпинделя 2 вверх притискна п'ята 5 діє на діафрагму 6, притискає и до сідла 7, перекриває прохідний отвір і перешкоджує проходженню газу При ЗМІНІ напрямку обертання гайки 3 гвинтовий шпиндель 2 з притискною п'ятою 5 переміщується вниз, звільняє діафрагму 6, при цьому відкривається отвір для проходження газу Запірний пристрій розташовується в корпусі газового лічильника, що забезпечує компактність, покращує загальну герметичність, підвищує безпеку користування приладом обліку газу ю ю (О ю 56552 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
