Пристрій для підведення мастильно-охолодної рідини
Номер патенту: 56655
Опубліковано: 25.01.2011
Автори: Любимий Юрій Миколайович, Фесенко Анатолій Володимирович
Формула / Реферат
Пристрій для підведення мастильно-охолодної рідини, який містить корпус з соплом для подання мастильно-охолодної рідини, кожух, який відрізняється тим, що на внутрішній поверхні закріплені пружні пелюстки, на зовнішній поверхні корпуса розташовані шарнірні елементи, які з'єднують корпус з кожухом і виконані з можливістю радіального та кутового переміщення корпусу з пружними пелюстками відносно периферії шліфувального круга.
Текст

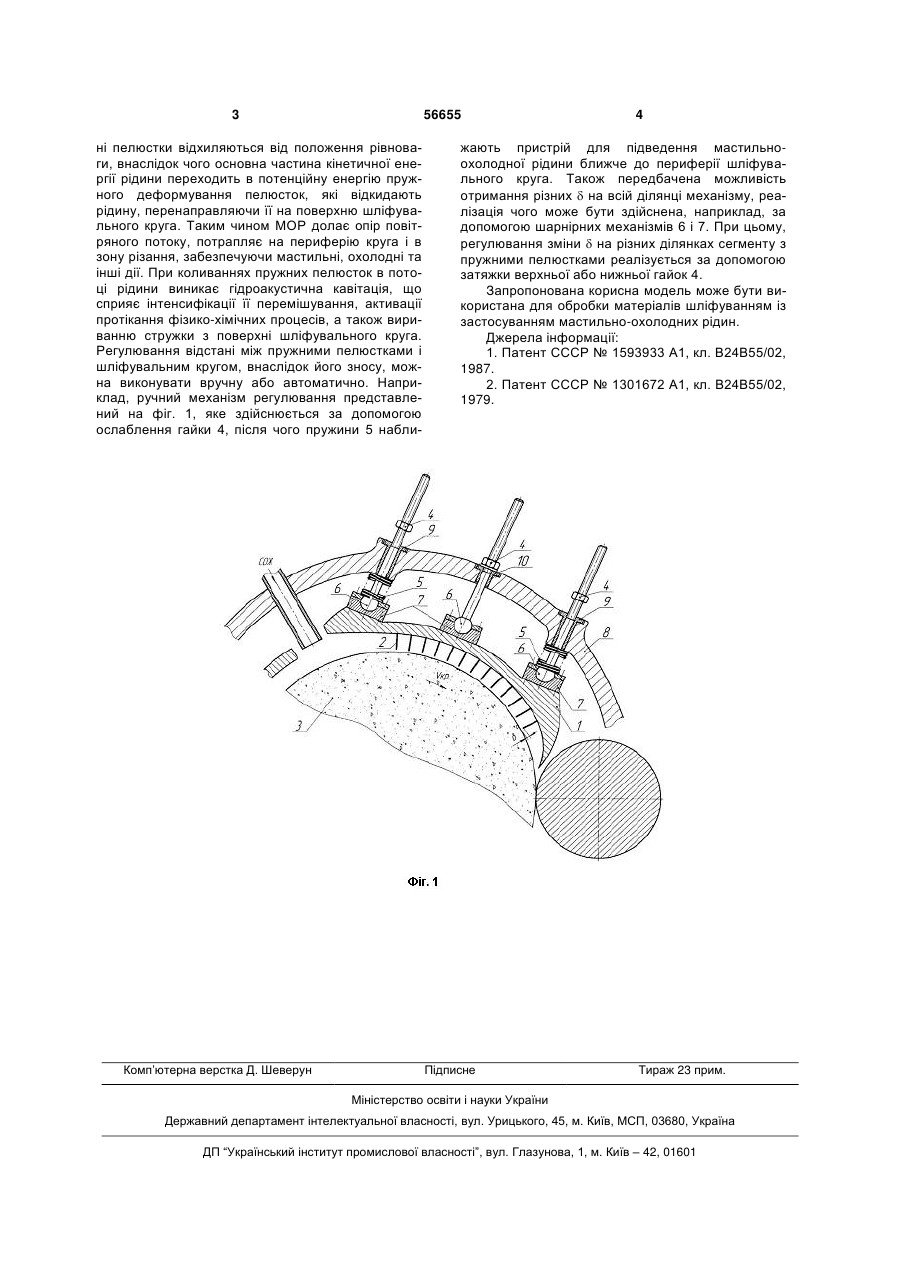

Пристрій для підведення мастильноохолодної рідини, який містить корпус з соплом 3 56655 ні пелюстки відхиляються від положення рівноваги, внаслідок чого основна частина кінетичної енергії рідини переходить в потенційну енергію пружного деформування пелюсток, які відкидають рідину, перенаправляючи її на поверхню шліфувального круга. Таким чином МОР долає опір повітряного потоку, потрапляє на периферію круга і в зону різання, забезпечуючи мастильні, охолодні та інші дії. При коливаннях пружних пелюсток в потоці рідини виникає гідроакустична кавітація, що сприяє інтенсифікації її перемішування, активації протікання фізико-хімічних процесів, а також вириванню стружки з поверхні шліфувального круга. Регулювання відстані між пружними пелюстками і шліфувальним кругом, внаслідок його зносу, можна виконувати вручну або автоматично. Наприклад, ручний механізм регулювання представлений на фіг. 1, яке здійснюється за допомогою ослаблення гайки 4, після чого пружини 5 набли Комп’ютерна верстка Д. Шеверун 4 жають пристрій для підведення мастильноохолодної рідини ближче до периферії шліфувального круга. Також передбачена можливість отримання різних на всій ділянці механізму, реалізація чого може бути здійснена, наприклад, за допомогою шарнірних механізмів 6 і 7. При цьому, регулювання зміни на різних ділянках сегменту з пружними пелюстками реалізується за допомогою затяжки верхньої або нижньої гайок 4. Запропонована корисна модель може бути використана для обробки матеріалів шліфуванням із застосуванням мастильно-охолодних рідин. Джерела інформації: 1. Патент СССР № 1593933 А1, кл. В24В55/02, 1987. 2. Патент СССР № 1301672 А1, кл. В24В55/02, 1979. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for supplying coolant-cutting fluid
Автори англійськоюFesenko Anatolii Volodymyrovych, Liubymyi Yurii Mykolaiovych
Назва патенту російськоюУстройство для подвода смазочно-охлаждающей жидкости
Автори російськоюФесенко Анатолий Владимирович, Любимый Юрий Николаевич
МПК / Мітки
МПК: B24B 55/00
Мітки: мастильно-охолодної, рідини, підведення, пристрій
